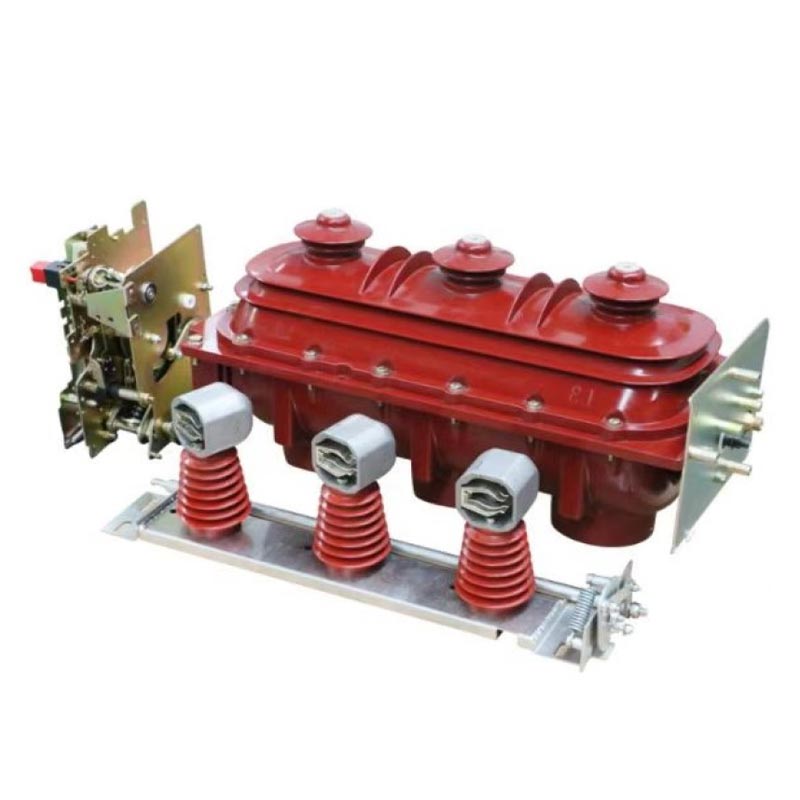

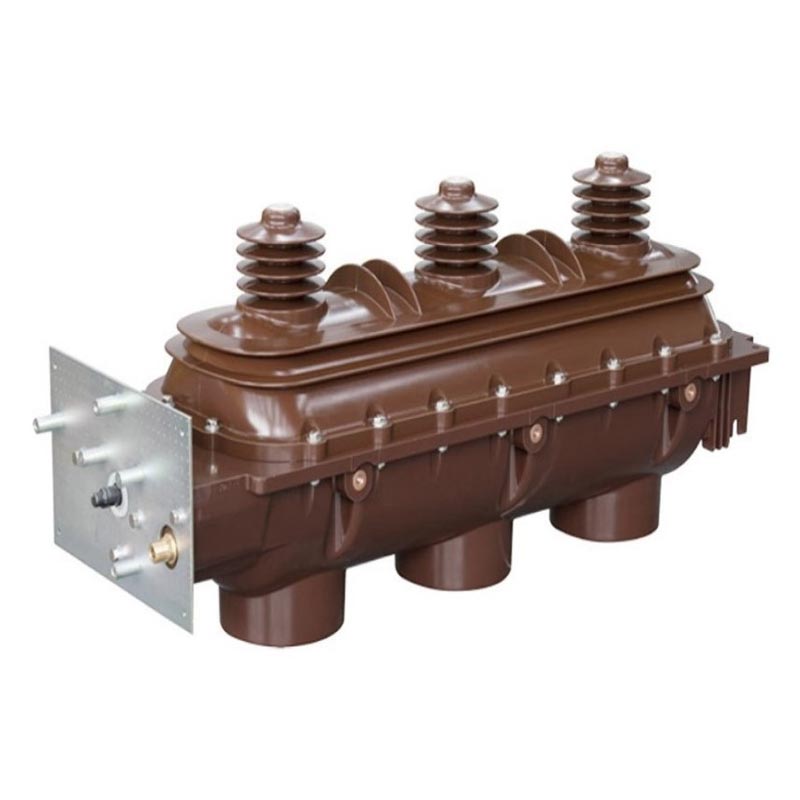

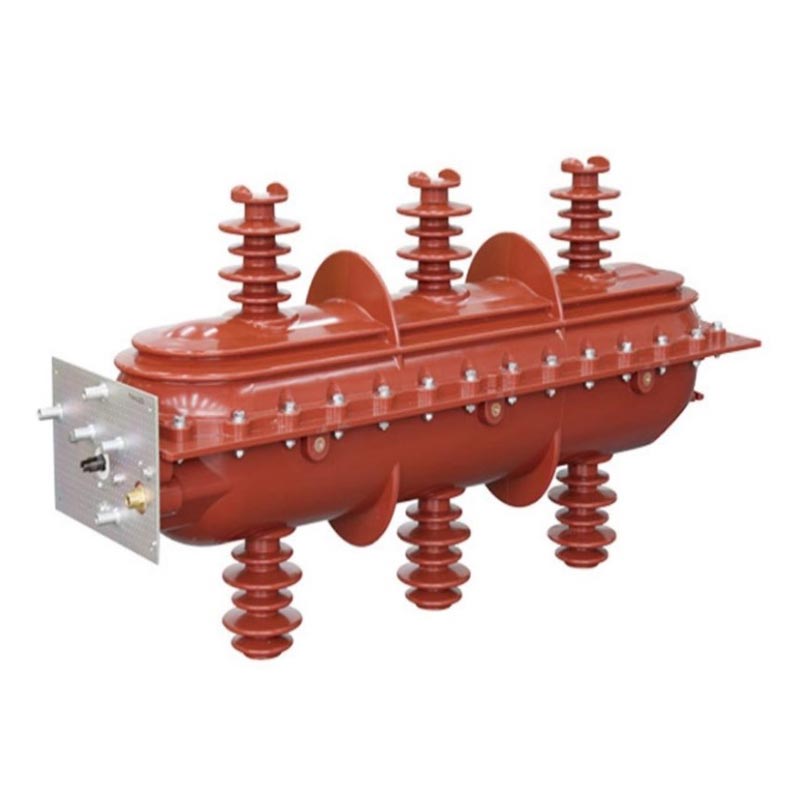

Commutateur de disjoncteur de charge Sf6

En tant que fabricant professionnel d'équipements électriques haute tension en Chine, Usune se concentre sur la R&D et la production de équipement de distribution d'énergie moyenne et haute tension, possédant une usine standardisée équipée de technologies avancées Lignes de production et processus d'inspection de qualité stricts. Charge Sf6 haute tension AC intérieure FLN36-12D et FLRN36-12D Les interrupteurs à disjoncteur lancés par la société sont des produits de base développés indépendamment en absorbant des produits étrangers avancés. technologie et en la combinant avec les besoins opérationnels réels du système électrique chinois.

Tous les commutateurs disjoncteur de charge Usune Sf6 ont passé avec succès des tests de type complets et leurs performances sont entièrement conformes aux GB3804 « Commutateurs de charge haute tension 3 ~ 63 kV AC », GB16926 « Commutateurs de charge haute tension-combinaisons de fusibles » et IEC60265 et Normes internationales IEC60420. Adhérant au concept de base « tout pour une utilisation sûre de l'énergie », les produits sont équipé d'une chambre d'extinction d'arc à trois positions (« fermeture-ouverture-mise à la terre »), assurant efficacement la sécurité et fonctionnement de puissance stable. En tant que fournisseur fiable d'appareillages haute tension, Usune propose des avant-ventes complètes consultation et service après-vente pour assurer le bon fonctionnement de l’équipement dans divers scénarios d’application.

Champ d'application

Le commutateur disjoncteur de charge Sf6 convient aux systèmes d'alimentation triphasés AC 10kV, 24kV, 36kV, 50/60Hz. C'est largement utilisé dans les entreprises industrielles et minières, les immeubles de grande hauteur, les zones résidentielles urbaines, les sous-stations, les grands magasins centres commerciaux, aéroports, métros, hôpitaux et autres scénarios de distribution d'énergie. Ses fonctions principales sont de changer de charge courant et courant de défaut, contrôle et protège les lignes et les transformateurs de distribution, fournissant une alimentation sûre et stable protection de tous les secteurs de la production sociale et de la vie.

Conditions d'utilisation

1. Conditions normales de fonctionnement

- Température ambiante : -25 ℃ à +40 ℃, adaptée à la plupart des conditions climatiques en Chine et dans d'autres régions.
- Altitude : Ne dépassant pas 2000 m, adaptée à la plupart des villes et zones industrielles.
- Humidité : Humidité relative moyenne quotidienne <95%, humidité relative moyenne mensuelle <90% ; vapeur moyenne quotidienne pression ≤2,2 kPa, pression de vapeur moyenne mensuelle ≤1,8 kPa, garantissant un fonctionnement stable dans des environnements humides.

2. Conditions particulières d'exploitation

Selon la norme nationale GB/T11022-1999 « Exigences techniques communes pour les appareillages haute tension et Controlgear Standards", l'appareillage de commutation doit fonctionner dans des conditions normales de fonctionnement. Si le fonctionnement de l'utilisateur les conditions ne sont pas conformes aux conditions normales (telles qu'une altitude d'installation supérieure à 2000 m, une température ambiante dépassant les limites normales, humidité élevée provoquant de la condensation, etc.), il est nécessaire de consulter le professionnel fabricant Usune à l’avance pour parvenir à un consensus et garantir le fonctionnement sûr et stable de l’équipement.

Caractéristiques structurelles

1. Structure d'isolation intégrée : les coques supérieure et inférieure sont moulées par injection avec de la résine époxy, formant un cavité interne scellée et remplie de gaz. Cela offre une excellente isolation et une excellente résistance à la corrosion, efficacement isolant les composants internes de l'environnement externe et assurant un fonctionnement stable.

2. Mode de fonctionnement à trois positions : Le contact mobile commun tourne, complétant progressivement trois états de fonctionnement : « fermeture », « ouverture » et « mise à la terre ». Les positions sont clairement définies, la commutation est fiable et les erreurs de fonctionnement sont efficacement empêché.

3. Mécanismes de fonctionnement doubles : un mécanisme de fonctionnement manuel de base à ressort est inclus, avec un mécanisme de commande en option fonction fermeture/ouverture électrique pour télécommande. Cela permet aux utilisateurs de choisir en fonction de leurs besoins, améliorer l’efficacité opérationnelle.

4. Surveillance intelligente : l'avant du boîtier du mécanisme est équipé d'un manomètre SF6 et d'un indicateur de position. indicateur. Le manomètre surveille les changements de pression du SF6 en temps réel et l'indicateur de position est directement connecté à l'arbre d'entraînement du contact mobile, garantissant une indication absolument fiable du fonctionnement du contact mobile poste.

5. Protection de sécurité : un dispositif d'échappement de décompression est situé à l'arrière de la coque. Lorsqu'un accident survient dans la chambre d'extinction d'arc et qu'une haute pression est générée, le gaz de surpression peut traverser le déclencheur dispositif et être déchargé vers l’arrière, empêchant l’éjection vers l’avant et assurant la sécurité des opérateurs.

6. Verrouillage fiable : des verrouillages mécaniques fiables sont fournis entre l'interrupteur de charge et la mise à la terre. interrupteur, et entre l'interrupteur de mise à la terre et la porte d'entrée (pour la distribution électrique de l'armoire), empêchant strictement mauvais fonctionnement et amélioration supplémentaire de la sécurité opérationnelle de l'équipement.

7. Performance d'étanchéité : grâce à une conception d'étanchéité dynamique et statique dédiée, une étanchéité fiable est assurée. Le processus d'étanchéité rigoureux d'Usune garantit un taux de fuite annuel bien inférieur aux normes de l'industrie, empêchant ainsi l'équipement panne due à une fuite de gaz SF6.

Principaux paramètres techniques

Cas d'application pratiques

Cas 1 : Projet de distribution d’électricité dans une zone résidentielle urbaine chinoise

Une grande zone résidentielle dans l'est de la Chine comprend 30 immeubles de grande hauteur avec plus de 2 000 ménages et un pic demande de puissance de 800 kW. Initialement, des interrupteurs de charge ordinaires étaient utilisés, rencontrant fréquemment des problèmes tels qu'un mauvais étanchéité, fonctionnement instable et déclenchement, affectant l'alimentation électrique normale des résidents. Plus tard, après avoir comparé plusieurs fournisseurs, la société de gestion immobilière a sélectionné le disjoncteur de charge Usune FLN36-12D Sf6 comme alimentation de base équipement de contrôle de distribution.

Étude de cas 2 : Projet de protection de l'alimentation électrique d'un grand aéroport Un aéroport international clé du sud de la Chine a exigences extrêmement élevées en matière de stabilité et de sécurité de l'alimentation électrique. Les pannes de courant ne sont pas autorisées en période critique des zones telles que l'aérogare et la salle de contrôle de navigation. L'aéroport a sélectionné Usune FLRN36-12D Sf6 Load Disjoncteurs à installer dans la sous-station, responsables du contrôle et de la protection des lignes dans les zones critiques zones.

Engagement de la marque

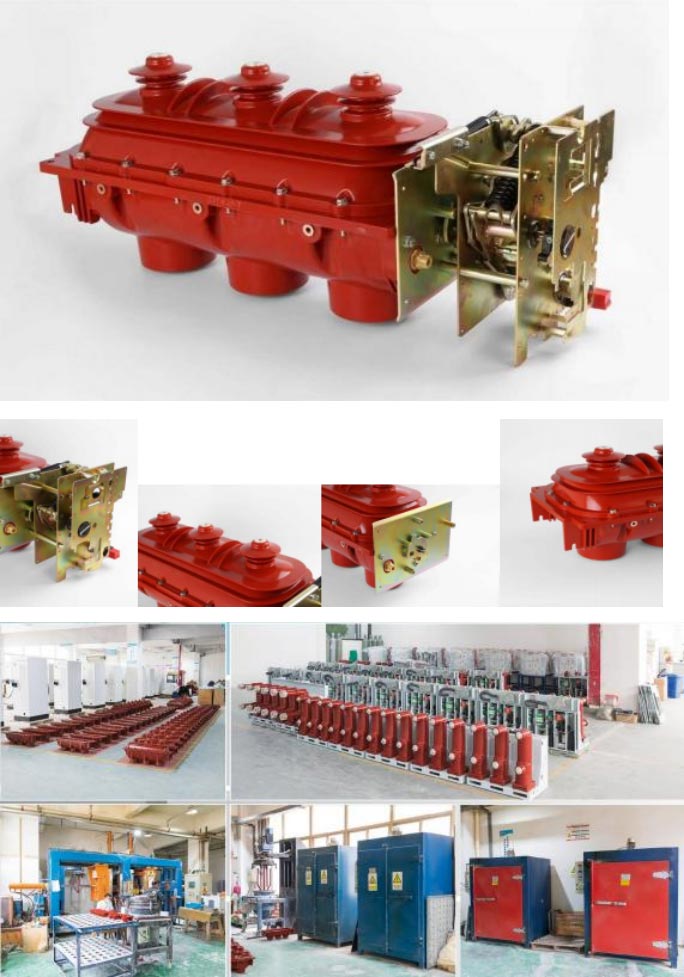

En tant que fabricant professionnel d'équipements électriques haute tension en Chine, Usune s'engage à fournir des services mondiaux utilisateurs avec des produits de commutateur de disjoncteur de charge Sf6 de haute qualité, fiables et sûrs. Notre usine dispose d'une production avancée des équipements et un système de gestion de la qualité rigoureux. De l'approvisionnement en matières premières à la livraison des produits, chaque étape subit des tests stricts pour garantir la qualité du produit. En tant que fournisseur digne de confiance, nous fournissons non seulement des produits de haute performance produits mais aussi une consultation avant-vente complète, une installation sur site, une mise en service et un service après-vente services de maintenance, éliminant ainsi toute préoccupation que les utilisateurs pourraient avoir pendant le fonctionnement.
