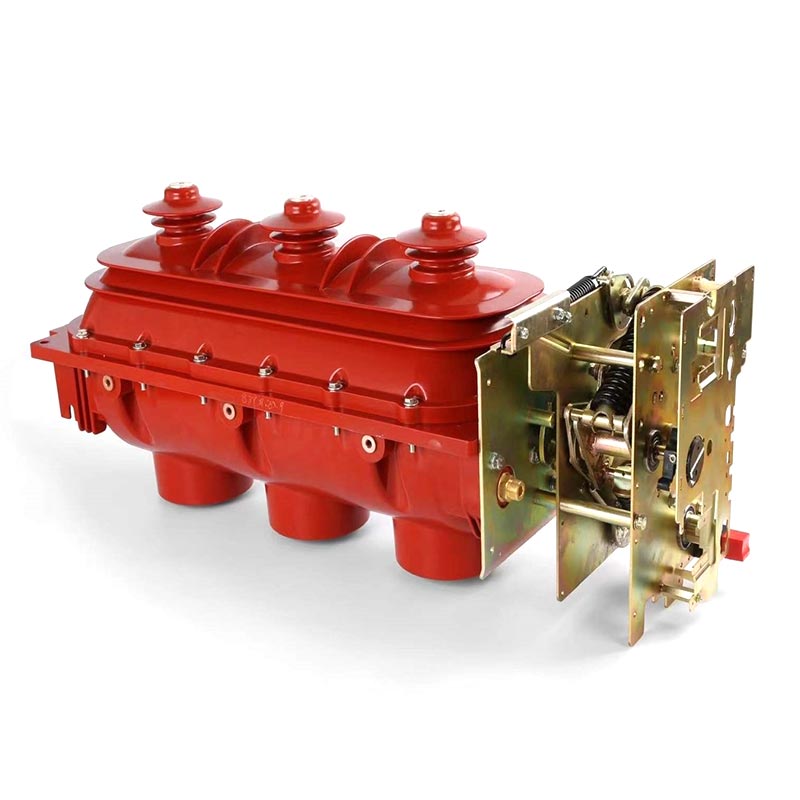

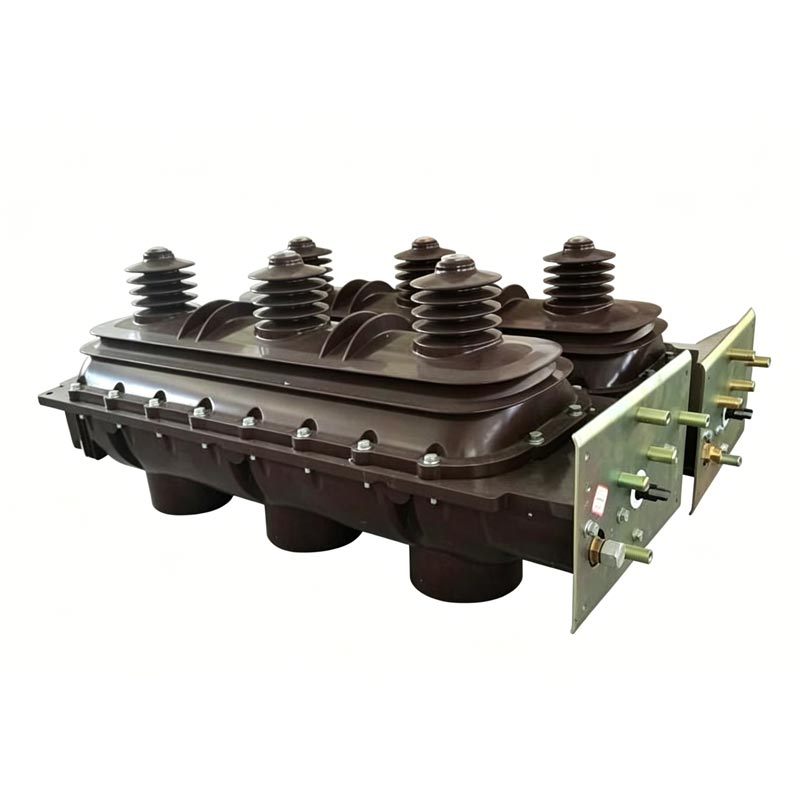

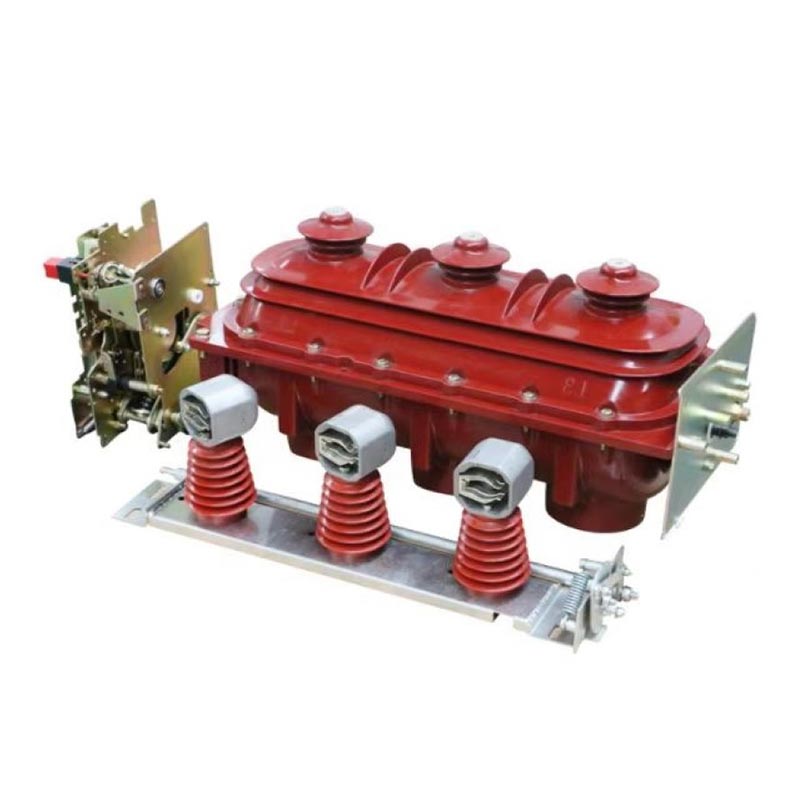

L'interrupteur de coupure de charge Usune Indoor 24kV 36kV série FLN36-24kV 36KV est un appareillage de commutation moyenne tension de base développé et fabriqué indépendamment par Zhejiang Usune Electric Co., Ltd. Cette série est spécialement conçue pour applications intérieures, adaptable aux tensions nominales de 24 kV et 36 kV, et adapté aux anneaux triphasés AC 50 Hz réseaux et systèmes d'alimentation électrique à double rayonnement. Usune, un fournisseur professionnel ancré en Chine, intègre des technologies avancées technologie et expérience pratique dans chaque produit, garantissant que les commutateurs peuvent gérer de manière stable le courant de charge et la commutation de courant de surcharge, ainsi que les opérations de commutation de longues lignes non chargées, de transformateurs non chargés, et des batteries de condensateurs.
Le principal avantage de cette série est sa flexibilité : lorsqu'elle est utilisée avec des fusibles limiteurs de courant, elle peut remplacer un circuit disjoncteurs. L'interrupteur de charge gère la commutation de divers courants de charge, tandis que le fusible limiteur de courant gère la coupure de courants de surcharge et de court-circuit plus importants. Cela réduit le coût des équipements de distribution d’énergie et améliore la sécurité et la stabilité du système d'alimentation électrique, gagnant ainsi une large reconnaissance de l'industrie.
Adoptant une conception de contact rotatif à double coupure et à trois positions, la position de fonctionnement de l'interrupteur (fermé, ouvert, mis à la terre) est clairement défini, évitant efficacement les erreurs de fonctionnement et garantissant une commutation précise et fiable ; le La conception globale de l'installation triphasée offre une bonne synchronisation, moins de pièces et un réglage et un réglage pratiques. Installation, réduisant considérablement la difficulté et le temps d'installation sur site.
Le commutateur est scellé avec des boîtiers supérieur et inférieur en fonte époxy, remplis intérieurement de gaz SF6 à 0,045-0,07 MPa. SF6 le gaz possède d'excellentes propriétés d'isolation et d'extinction d'arc, scellant complètement le circuit principal et circuit de mise à la terre à l'intérieur du boîtier, l'isolant de l'humidité extérieure, de la poussière et d'autres contaminants. Ceci assure des performances d'isolation stables même dans des environnements intérieurs difficiles, évitant ainsi les défauts d'isolation et garantir le fonctionnement sûr du système électrique.
La sécurité est au cœur de la conception des produits Usune. En cas d'arc interne, la faible structure arrière du Le boîtier se rompra automatiquement et simultanément, la soupape de surpression située sur le dessus de l'armoire se brisera. ouvert, expulsant le gaz de surpression à l'extérieur de l'armoire, empêchant efficacement l'explosion de l'armoire et protégeant la sécurité des opérateurs sur site et des équipements environnants. Cette conception a passé plusieurs tests de sécurité et est conforme aux normes de sécurité internationales et offre une protection fiable pour les opérations de distribution d'énergie.
L'interrupteur de coupure de charge intérieur 24 kV 36 kV prend en charge les modes de fonctionnement manuel et électrique, sélectionnables en fonction de exigences réelles du site. Il est pratique et fiable à utiliser, avec une structure mécanique simplifiée et performances stables, adaptables aux opérations de commutation fréquentes. Adoptant une conception sans entretien, il bénéficie d'une longue durée de vie, avec une durée de vie mécanique allant jusqu'à 2000 cycles, réduisant ainsi les coûts de maintenance et la charge de travail ultérieurs.
| Non. | Article | Unité | Données |
| 1 | Tension nominale | kV | 24 |
| 2 | Fréquence nominale | Hz | 50/60 |
| 3 | Courant nominal | A | 630/800 |
| 4 | Tension de tenue à la fréquence industrielle 1 min (humide) | kV | 50 |
| Tension de tenue à la fréquence industrielle 1 min (sec) | 60 | ||
| 5 | Tension de tenue aux impulsions de foudre | kV | 125/150 |
| 6 | Courant de coupure nominal en court-circuit (crête) | kA | 63 |
| 7 | Charge active nominale et courant de coupure en boucle fermée | A | 50 |
| 8 | Courant de transfert nominal | A | 1200 |
| 9 | Courant nominal de fermeture de court-circuit (crête) | kA | 63 |
| 10 | Courant de coupure de charge du câble nominal | A | 50 et 10 |
| 11 | Courant de coupure de charge du câble de défaut de terre | A | 20 |
| 12 | Courant de tenue de crête nominal | kA | 63 |
| 13 | Courant de tenue de courte durée (2 s) | kA | 25 |
| 14 | Endurance mécanique | Fois | 2000 |
Pour garantir un fonctionnement stable et fiable, l'interrupteur de charge Usune Indoor 24kV 36kV doit être utilisé sous le suivant conditions (basées sur l’expérience d’application réelle en Chine et dans le monde) :
(a) Altitude : Ne dépassant pas 1 000 mètres ;
(b) Température ambiante : limite supérieure +40℃, limite inférieure -25℃ ;
(c) Humidité relative : moyenne quotidienne ≤95 %, moyenne mensuelle ≤90 % ;
(d) Aucun gaz corrosif, gaz inflammable ou pollution par la vapeur d'eau significatif dans l'air ambiant ;
(e) Aucune vibration fréquente ou grave.
Étude de cas : Projet de distribution d'électricité résidentielle urbaine à Hangzhou, Chine
Une grande zone résidentielle de Hangzhou, en Chine, avait des exigences élevées en matière d'efficacité énergétique, de sécurité et de stabilité. ses salles intérieures de distribution d’énergie. Le projet a sélectionné 20 interrupteurs-sectionneurs d'intérieur Usune 24kV (FLN36-24kV série) pour gérer la commutation de charge et la protection du système d'alimentation électrique résidentiel. En tant que fournisseur désigné pour ce projet, Usune a fourni des conseils d'installation personnalisés et un service après-vente. L'usine rigoureusement testé chaque produit avant expédition pour garantir la conformité aux exigences techniques du projet. Depuis son mise en service en 2023, les interrupteurs ont fonctionné de manière stable sans défauts d'isolation ni dysfonctionnements, efficacement assurer une alimentation électrique stable à plus de 5 000 foyers. L'équipe du projet a hautement apprécié les performances du produit et les services professionnels d'Usune.
A1 : Non. Les interrupteurs de charge sont principalement utilisés pour commuter les courants de charge et les courants de surcharge, ainsi que pour connecter et déconnecter les longues lignes déchargées, les transformateurs déchargés et les batteries de condensateurs. Ils ne peuvent pas indépendamment interrompre les courants de court-circuit. Pour gérer les courants de court-circuit, les interrupteurs de charge peuvent être combinés avec fusibles limiteurs de courant. Les fusibles limiteurs de courant gèrent l'interruption des surcharges et des courts-circuits plus importants. courants, et cette combinaison peut remplacer les disjoncteurs, offrant une protection complète pour l'alimentation électrique système. Cette conception, optimisée par Usune sur la base de années d'expérience professionnelle, équilibre coût et sécurité.
A2 : Le gaz SF6 dans les interrupteurs de charge intérieurs Usune 24 kV et 36 kV est scellé dans un boîtier en fonte époxy. La norme la pression est de 0,045 à 0,07 MPa. Une basse pression affectera l'isolation du commutateur et ses performances d'extinction d'arc. Utilisateurs devrait d'abord vérifier les fuites de gaz. Si une fuite est constatée, contactez immédiatement l'équipe après-vente Usune. En tant que fabricant professionnel, Usune fournit des services experts en matière de détection et de réparation de fuites de gaz. Après avoir éliminé la fuite, Le gaz SF6 doit être réapprovisionné à la pression standard pour garantir que le commutateur fonctionne normalement. Il est recommandé pour vérifier régulièrement la pression du gaz lors d'une utilisation quotidienne.
