Avec le développement continu des systèmes électriques industriels, les centrales électriques et les installations électriques nécessitent des solutions plus sûres et plus fiables pour l'isolation électrique pendant la maintenance des équipements.Sectionneurs haute tensionjouent un rôle essentiel pour assurer la sécurité électrique en fournissant une isolation fiable et en améliorant l’efficacité de la maintenance.
Le sectionneur haute tension intérieur série GN22-6 est un dispositif électrique haute tension de nouvelle génération développé pour les systèmes électriques moyenne tension. En intégrant une technologie de transmission mécanique avancée, des structures de contact optimisées et des composants conducteurs à haute résistance, la série GN22-6 offre des performances d'isolation fiables pour les grandes centrales électriques et les applications électriques industrielles.
Le sectionneur haute tension intérieur GN22-6 est principalement utilisé dans les grandes centrales électriques et les systèmes électriques pour isoler les alimentations électriques lors de l'inspection et de la maintenance des équipements. Le produit peut être configuré sous forme de trois unités unipolaires indépendantes ou d'un ensemble tripolaire intégré, offrant des options d'installation flexibles pour différentes exigences du système électrique.
Le sectionneur et son mécanisme de commande correspondant sont conformes à la norme GB 1985 (courant alternatifSectionneurs haute tensionet sectionneurs de terre), garantissant des performances fiables et une compatibilité avec les normes des équipements électriques haute tension.
| Article | Exigence technique |
|---|---|
| Altitude | ≤1000 m |
| Température ambiante | -25 ℃ ~ +40 ℃ |
| Humidité relative | ≤90 % (à +25℃) |
| Environnement d'installation | Pas de gaz corrosifs graves, de brouillard salin, de poussière, de substances explosives ou érosives |
| État des vibrations | Pas de vibrations sévères fréquentes |

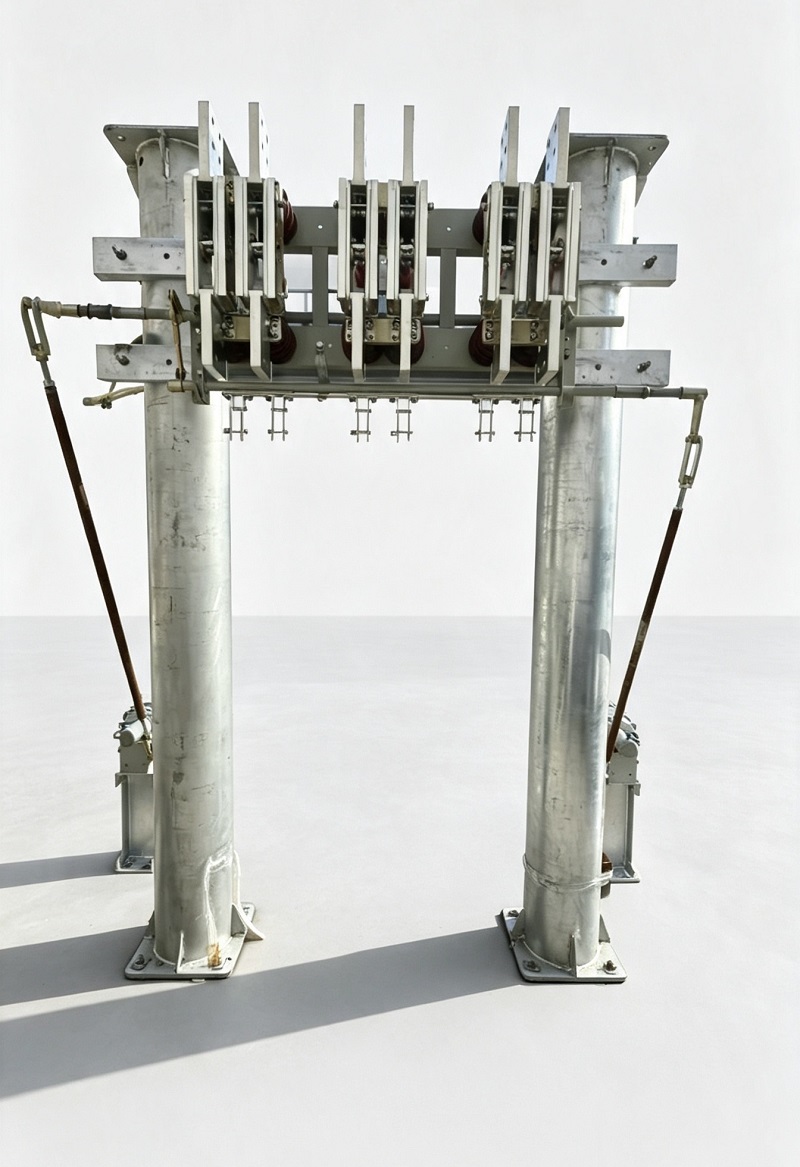

La série GN22-6 adopte une structure de lame de couteau à trois pôles. Les composants conducteurs de chaque pôle sont fixés sur le châssis de base via des isolateurs de poteaux ou des isolateurs de bague, garantissant un support mécanique stable et des performances d'isolation électrique.
Les lames de commutateur sont fabriquées à partir de plaques de cuivre épaissies avec une technologie d'usinage de précision, améliorant la qualité de surface et la conductivité électrique des composants conducteurs. La structure de contact optimisée offre des performances de connexion fiables et offre une capacité d'auto-nettoyage pendant le fonctionnement, contribuant ainsi à réduire la résistance de contact et à améliorer la stabilité du service.

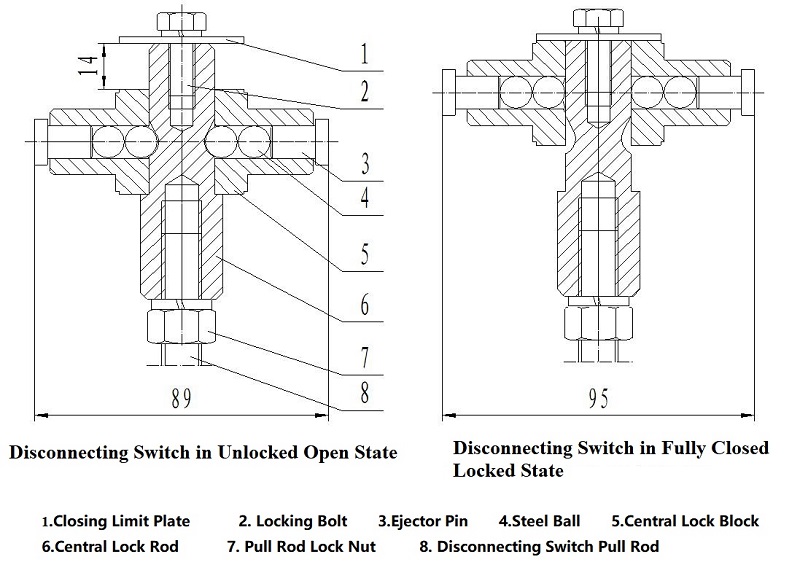

Différent des mécanismes de sectionnement traditionnels, la série GN22-6 adopte un mécanisme de fermeture et de verrouillage en deux étapes spécialement conçu pour résoudre le défi commun entre la pression de contact élevée et le couple de fonctionnement.
Lors de la première rotation de 80° de l'arbre principal, la lame de l'interrupteur passe de la position complètement ouverte à la position préliminaire fermée.
Lors de la rotation suivante de 10°, le mécanisme du bloc de verrouillage entraîne la tige de verrouillage centrale, les billes d'acier et les broches d'éjection. Les plaques de verrouillage magnétiques amplifient la force grâce à une structure de levier, augmentant la poussée environ 5,5 fois et générant une forte pression de contact sur la lame de l'interrupteur.
Cette structure innovante propose :
La série GN22-6 prend en charge diverses exigences de courant nominal, ce qui la rend adaptée aux applications de distribution d'énergie à courant élevé et d'isolation de maintenance.
| Modèle | Tension nominale (kV) | Tension de fonctionnement maximale (kV) | Tension de tenue à la fréquence industrielle sur 1 minute (kV) | Courant nominal (A) | Courant de stabilité dynamique (kA) | Courant de stabilité thermique 3s (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Remarques : GN22-10 représente le type monté à plat ; C représente le type à travers le mur ; D représente le type de mise à la terre.
Le sectionneur GN22-6 prend en charge les méthodes d'installation horizontales, verticales et inclinées, permettant une intégration flexible dans différents systèmes électriques.
Les mécanismes de fonctionnement compatibles incluent :
| Courant nominal | Couple de fonctionnement maximal |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
Pour maintenir des performances stables, une inspection et une maintenance régulières doivent être effectuées après la mise en service. Les procédures de maintenance recommandées comprennent :
| Composant | Matériel recommandé |
|---|---|
| Déplacement de composants | Graisse lubrifiante ZG-1 |
| Protection des surfaces de contact | SYB1607 Pétrolatine industrielle |
Alors que les systèmes électriques continuent d’évoluer vers une capacité plus élevée et une fiabilité améliorée, la technologie avancée des sectionneurs est devenue de plus en plus importante pour la sécurité électrique et la maintenance des équipements.
Avec une capacité de courant élevé, des structures de contact optimisées et une conception mécanique fiable, le sectionneur haute tension intérieur GN22-6 fournit une solution d'isolation fiable pour les centrales électriques, les sous-stations et les systèmes électriques industriels.
En améliorant la sécurité opérationnelle et la fiabilité des équipements, la série GN22-6 soutient la modernisation et le développement stable de l'infrastructure électrique moyenne tension.
