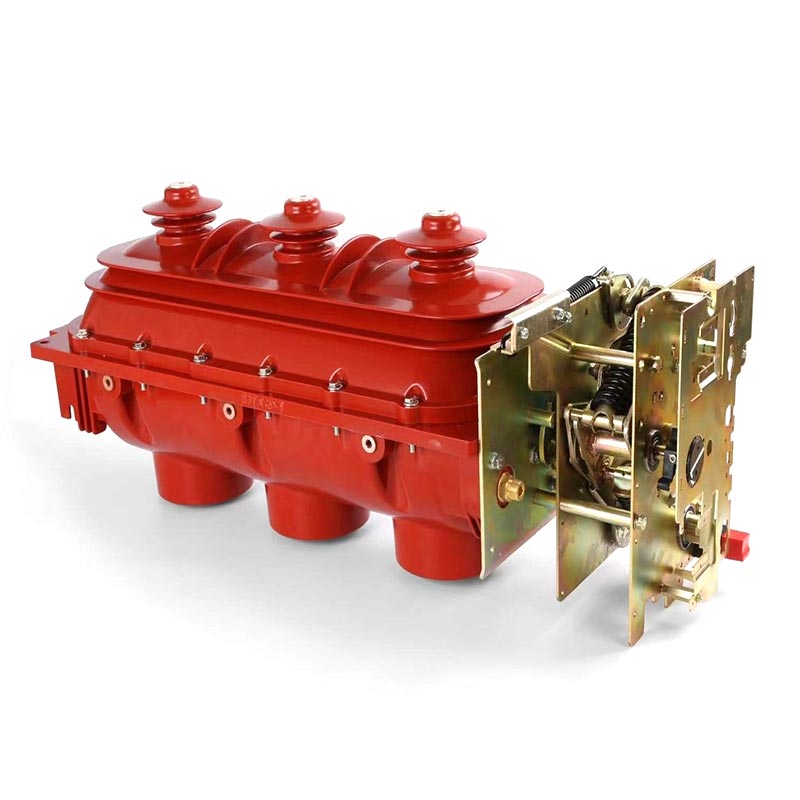

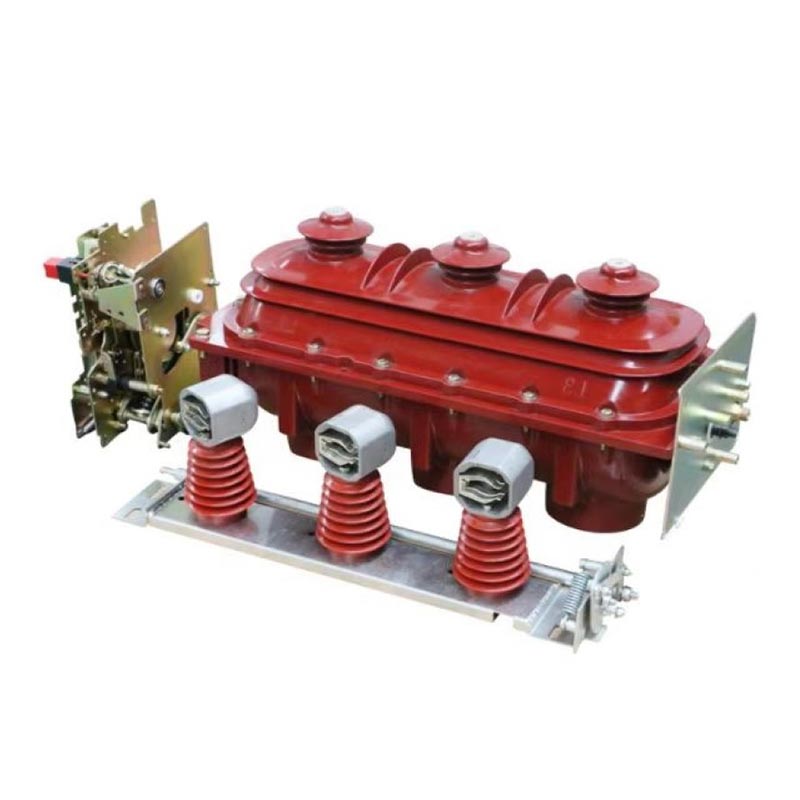

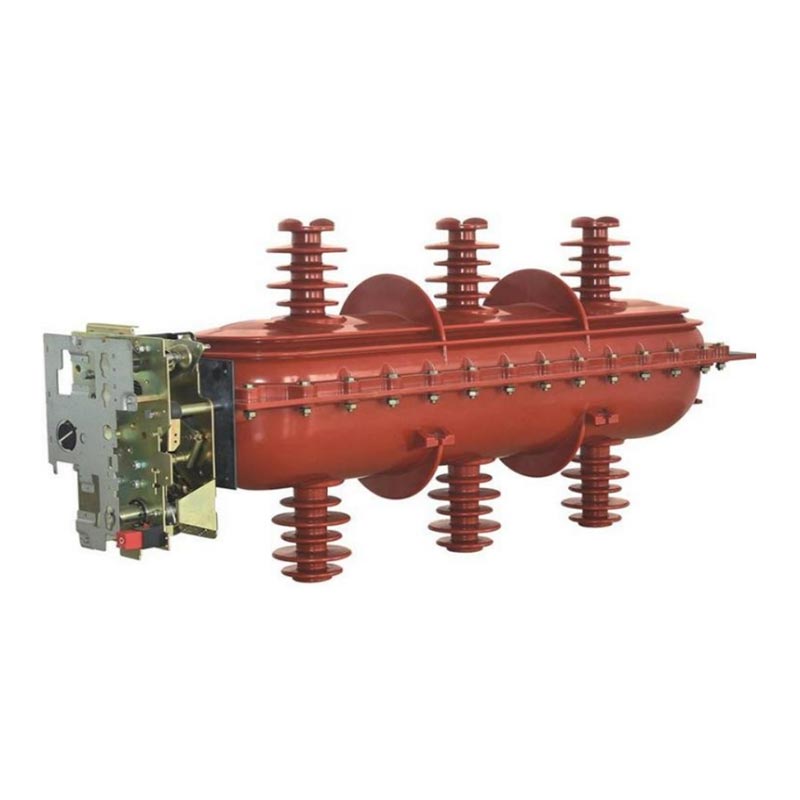

L'interrupteur de coupure de charge intérieur Usune FLN36-40.5 est un composant électrique haute tension de base développé indépendamment et fabriqué par Zhejiang Usune Electric. Il est spécialement conçu pour une alimentation électrique sûre et efficace besoins de distribution des scénarios de tension nominale de 35 kV et constitue un élément clé de l'équipement dans la distribution d'énergie moderne systèmes, particulièrement adaptés aux réseaux en anneau et aux systèmes d'alimentation électrique à double rayonnement, jouant un rôle essentiel pour garantir transmission et distribution d'énergie stables et sûres. Ce produit peut allumer et éteindre indépendamment les courants de charge et les courants de surcharge, ou il peut être combiné en série avec un fusible limiteur de courant pour remplacer un disjoncteur. L'interrupteur de charge gère la commutation de divers courants de charge, tandis que le fusible limiteur de courant gère la coupure. des courants de surcharge importants et des courants de court-circuit, permettant ainsi une protection à plusieurs niveaux pour le système électrique. C'est sa structure compacte, son installation facile et son fonctionnement sans entretien en font un produit idéal pour le réseau électrique urbain mises à niveau et optimisation de la distribution d’énergie industrielle.
L'interrupteur de coupure de charge intérieur adopte une structure de contact mobile rotatif à double coupure, à trois positions, équipée de une chambre d'extinction d'arc à trois positions (ouvert-fermé-terre), assurant une commutation en douceur sous différents modes de fonctionnement conditions et améliorer la stabilité du système. La conception globale de l'installation triphasée offre une bonne synchronisation, moins de composants et une mise en service et une installation pratiques, réduisant la difficulté de construction et de construction sur site entretien.
Le commutateur utilise une coque supérieure et inférieure moulée en résine époxy pour un assemblage scellé. Le circuit principal et la mise à la terre Le système de circuits est tous logé dans la coque, isolant efficacement l'environnement externe et empêchant la poussière et la corrosion due à l'humidité. La haute résistance d'isolation des points de rupture et la grande ligne de fuite, ainsi que Le blindage d'égalisation de tension aux bornes de sortie améliore encore la fiabilité de l'isolation et répond aux exigences. exigences strictes des systèmes de distribution d’énergie haute tension.
Excellentes performances de sécurité. En cas de défaut d'arc interne, la faiblesse de la structure arrière du boîtier extérieur se rompra et la soupape de surpression située sur le dessus de l'armoire s'ouvrira, expulsant le flux d'air en surpression à l'extérieur de l'armoire, évitant ainsi les dommages à l'équipement et les risques pour la sécurité personnelle. Équipé d'un verrouillage à cinq niveaux fonction, il élimine fondamentalement les erreurs de fonctionnement, garantissant la sécurité des opérateurs et des équipements.
L'interrupteur de coupure de charge intérieur prend en charge les modes de fonctionnement manuel et électrique, s'adaptant de manière flexible au site exigences, offrant commodité et fiabilité. Il adopte une conception sans entretien, avec une longue durée électrique et durée de vie mécanique, réduisant ainsi les coûts de maintenance ultérieurs. L'appareillage est entièrement construit en aluminium-zinc plaque, offrant une résistance à la corrosion et une résistance mécanique élevée, adaptée à diverses conditions de travail en intérieur.
1. Sécurité d'isolation élevée : utilisation d'une conception d'isolation primaire haute tension avec une marge élevée et un IP33 indice de protection, il améliore le niveau de sécurité d'isolation du compartiment de commande avant, efficacement protéger la sécurité personnelle des opérateurs.
2. Large applicabilité : convient aux scénarios compacts, miniaturisés et fréquemment utilisés, largement utilisés en milieu urbain. réseaux électriques, distribution d'énergie industrielle et commerciale et nouvelle connexion au réseau énergétique, répondant à divers besoins en différents scénarios.
3. Conception intégrée: conception compacte de commutateur combiné, intégrant des fonctions de commutateur d'isolement et de mise à la terre, réduisant l'occupation de l'espace des équipements et facilitant l'intégration du système de distribution d'énergie.
4. Haute fiabilité : utilise un commutateur de charge SF6 de haute fiabilité. La pression du gaz SF6 est faible, le fonctionnement est fiable et la durée de vie de rétention de gaz peut atteindre 20 ans, éliminant ainsi le besoin d'un réapprovisionnement fréquent en gaz et garantissant fonctionnement stable à long terme.
| Non. | Article | Unité | Paramètre |
| 1 | Tension nominale | kV | 40.5 |
| 2 | Courant nominal | A | 630 |
| 3 | Fréquence nominale | Hz | 50/60 |
| 4 | Tension de tenue à fréquence industrielle | kV | 95/110 |
| 5 | Tension de tenue aux impulsions de foudre | kV | 185/215 |
| 6 | Courant de coupure nominal de courte durée (crête) | kA | 50 |
| 7 | Courant de coupure nominal en boucle fermée | A | 630 |
| 8 | Courant de coupure de charge actif nominal | A | 630 |
| 9 | Courant de transfert nominal | A | 1000 |
| 10 | Courant nominal de tenue aux courts-circuits | kA | 20 |
| 11 | Résistance du circuit principal | μΩ | 85 |
| 12 | Endurance mécanique | Fois | 2000 |
| 13 | Taux annuel de fuite de gaz | % | ≤0,1 |
Cet interrupteur-sectionneur d'intérieur utilise du gaz SF6 comme moyen d'extinction d'arc, qui présente une excellente extinction d'arc. et les performances d'isolation. Lorsque l'interrupteur coupe le courant, un arc est généré instantanément lors de la séparation du les contacts mobiles et fixes. Poussé par le champ magnétique de l'aimant permanent, l'arc se déplace rapidement et est allongé, tout en étant continuellement ionisé et refroidi par le gaz SF6, pour finalement s'éteindre lorsque le courant passe à zéro, obtenant une interruption de courant sûre et rapide.
La double distance du point de rupture offre des niveaux élevés d’isolation et de rupture. Utiliser l'aimant permanent principe de l'arc rotatif, il présente une faible consommation d'énergie de fonctionnement, une forte capacité d'extinction d'arc et usure minimale des contacts, prolongeant efficacement la durée de vie électrique de l'interrupteur.
Pour garantir un fonctionnement stable du produit, les conditions suivantes doivent être remplies pour l'installation et l'utilisation :
1. Altitude : Ne dépassant pas 1 000 mètres (des exigences particulières doivent être précisées lors de la commande) ;
2. Température ambiante : -25 ℃ ~ + 40 ℃ ;
3. Humidité relative : moyenne quotidienne ≤95 %, moyenne mensuelle ≤90 % ;
4. Intensité sismique : Ne dépassant pas la classe B ;
5. Air ambiant exempt de pollution grave telle que poussière, fumée, produits chimiques corrosifs, gaz inflammables, essence et
brouillard salin.
En tant que fabricant professionnel d'équipements électriques haute tension en Chine, Yu Shun Electric a fourni le FLN36-40.5 Interrupteurs de coupure de charge intérieurs pour un projet de mise à niveau du réseau électrique urbain à grande échelle dans l'est de la Chine. Le projet impliqué Des lignes de distribution 35kV dans huit zones urbaines, couvrant des zones résidentielles, des centres commerciaux et des parcs industriels, avec des exigences extrêmement élevées en matière de stabilité et de sécurité de l'alimentation électrique.
Avant la mise à niveau, l'appareillage existant souffrait d'une mauvaise isolation, d'un entretien fréquent et d'un manque de sécurité. ne parvenant pas à répondre aux besoins de développement du réseau électrique urbain. Après avoir sélectionné ce produit, le projet a été réalisé trois améliorations majeures : premièrement, la conception de verrouillage et d'extinction d'arc à cinq épreuves réduit les erreurs de fonctionnement et défauts d'arc, améliorant la sécurité du système ; Deuxièmement, la conception sans entretien réduit le temps de maintenance mensuel de 80 %, réduire les coûts d’exploitation et de maintenance ; et troisièmement, la structure compacte s'adapte à l'espace d'installation intérieur de sous-stations urbaines, facilitant l’intégration du système de distribution d’électricité. Le produit n'a connu aucune panne en plus de deux ans d'exploitation, assurant une alimentation électrique stable à plus de 500 000 habitants et plus de 300 entreprises, gagner une grande reconnaissance de la part du propriétaire du projet et du service local d’alimentation électrique. Usune Electric, en tant que fournisseur, fourni des services après-vente complets, y compris des conseils d'installation sur site et une formation technique.
A1 : Le produit adopte une conception sans entretien avec une longue durée de vie électrique et mécanique. Le gaz SF6 la durée de conservation peut atteindre 20 ans. Dans des conditions normales d’utilisation, aucun entretien régulier n’est requis ; seulement périodique des contrôles du boîtier de l'équipement, du mécanisme de fonctionnement et de la pression du gaz (si nécessaire) sont nécessaires. Tous les produits Usune subir des tests de qualité rigoureux avant de quitter l'usine pour garantir la durée de vie et la fiabilité du produit.
A2 : La principale différence est que les interrupteurs-sectionneurs sont principalement utilisés pour allumer et éteindre les courants de charge et les surcharges. courants, tandis que les disjoncteurs traditionnels peuvent en outre interrompre les courants de court-circuit. Ce produit, associé à un fusible limiteur de courant en série, peut remplacer un disjoncteur : l'interrupteur-sectionneur est responsable pour allumer et éteindre divers courants de charge, tandis que le fusible limiteur de courant gère les fortes surcharges et interruption du courant de court-circuit. Il convient aux réseaux en anneau de 35 kV et aux systèmes d'alimentation à double radiale (tels que (branches de réseaux électriques urbains, salles de distribution industrielles et commerciales, etc.), réduisant les coûts d'équipement tout en assurer la sécurité du système. En tant que fabricant professionnel en Chine, Yushun Electric peut fournir des services techniques professionnels des conseils pour aider les clients à sélectionner des solutions appropriées.
