L'interrupteur d'isolation de l'air intérieur de la série Usune GN est un produit électrique haute tension de base développé indépendamment par Zhejiang Usune Electric Co., Ltd., l'un des principaux fournisseurs d'équipements électriques haute tension en Chine. Intégrer le Dernières technologies nationales de R&D et processus de fabrication, il est spécialement conçu pour les courants élevés conditions de fonctionnement aux sorties des générateurs des grandes centrales électriques et des aciéries, comblant le vide du marché pour sectionneurs intérieurs haute performance à courant élevé.

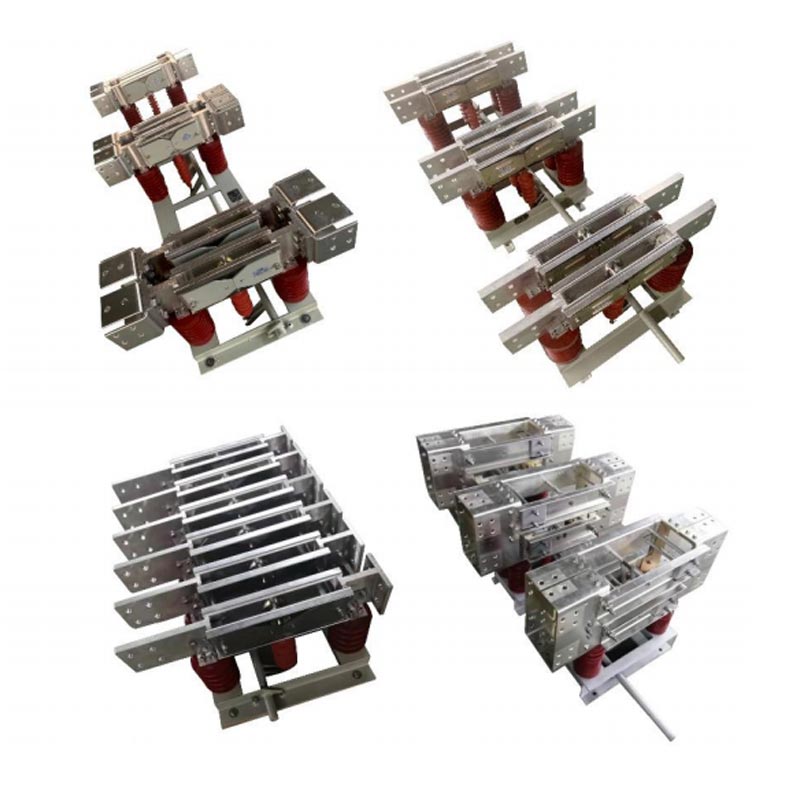

Cet interrupteur présente une conception structurelle flexible, lui permettant d'être assemblé en trois unipolaires indépendants unités ou configurées comme un dispositif intégré tripolaire pour s'adapter à différentes configurations spatiales et exigences d'utilisation, en fonction des besoins d'installation du site. Sa fonction principale est de fournir une isolation électrique fiable pendant le maintenance des équipements et systèmes électriques. En créant une coupure nette dans le circuit, il assure la sécurité des Personnel de maintenance et intégrité de l'équipement, répondant aux exigences fondamentales d'isolation de sécurité de la haute tension systèmes électriques.

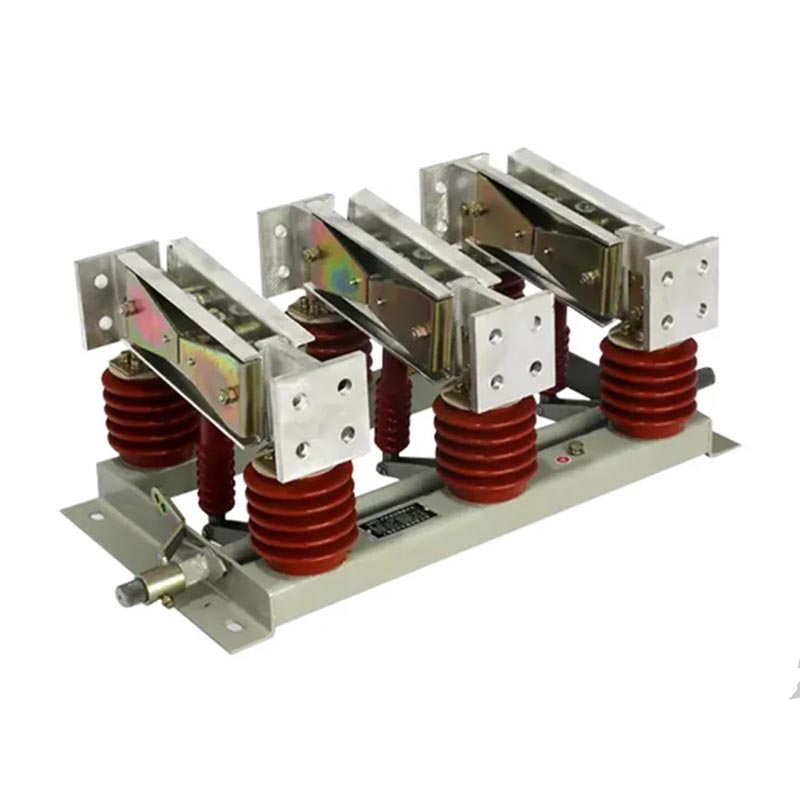

La série Usune GN adopte une conception structurelle scientifiquement robuste, combinant une disposition compacte et pratique opération. La configuration intégrée à trois pôles permet d'économiser efficacement de l'espace d'installation, tandis que l'indépendant la conception unipolaire facilite la maintenance et le remplacement individuels, améliorant ainsi la flexibilité du produit et maintenabilité. L'interrupteur utilise des matériaux conducteurs et isolants de haute qualité, garantissant une excellente conductivité tout en améliorant les performances d'isolation et la durée de vie, répondant aux exigences de fonctionnement stable à long terme de environnements intérieurs à haute tension.
Les numéros de modèle des interrupteurs d'isolation d'air intérieur de la série Usune GN suivent des règles de codage standardisées, ce qui les rend claires et facile à comprendre, permettant aux clients de sélectionner les spécifications appropriées en fonction de leurs besoins réels. Les modèles typiques sont GN□--20DW/8000--80. Les significations spécifiques de chaque code (de gauche à droite) sont les suivantes :
- G : interrupteur de déconnexion (type de produit principal, indiquant la fonction principale d'isolation électrique du produit)
- N : Type intérieur (indique que le produit est conçu pour une installation en intérieur)
- □ : Numéro de série du design (distingue les différentes versions de design au sein d'une même série)
- 20 : Tension nominale (unité : kV, indiquant la tension la plus élevée que le commutateur peut supporter de manière stable)
- D : interrupteur avec mise à la terre (équipé d'une fonction de mise à la terre pour assurer une décharge sûre pendant la maintenance)
- W : Type anti-pollution (performance anti-pollution améliorée, adapté aux environnements intérieurs difficiles à haute température
niveaux de pollution)
- 8000 : Courant nominal (unité : A, indiquant le courant maximum que l'interrupteur peut supporter en continu)
- 80 : Courant nominal de tenue de courte durée (unité : kA, indiquant le courant de court-circuit maximum que l'interrupteur peut
résister dans un temps spécifié)
Usune adhère au principe de précision professionnelle ; la série GN Isolation de l'air intérieur... L'interrupteur dispose paramètres techniques complets pour répondre à divers besoins dans divers scénarios industriels. Tous les paramètres subissent tests et vérifications rigoureux en usine pour garantir le respect des normes et des performances stables du produit :
- Voltage Rating: 12kV, 20kV, 35kV (Three specifications to suit different high-voltage power system configurations)
- Courant nominal : 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (huit spécifications pour s'adapter à un courant élevé
conditions aux sorties du générateur)
- Type de produit : Type sans mise à la terre, à mise à la terre unique, à travers le mur (trois types pour s'adapter à différentes installations
environnements et exigences fonctionnelles)
1. Température ambiante : -50 ℃ ~ + 50 ℃ (fonctionnement stable dans des environnements à températures extrêmes)
2. Altitude : ≤2000m (l'adaptabilité peut être améliorée sur demande pour les altitudes ≥2500m)
3. Pression du vent : ≤700 Pa (équivalent à la vitesse du vent ≤34 m/s, adapté aux environnements intérieurs bien ventilés)
4. Intensité sismique : ≤8 (résiste aux impacts sismiques modérés, assurant un fonctionnement stable dans les zones sismiques
zones)
5. Épaisseur de la glace : ≤20 mm (convient aux environnements intérieurs froids où le givrage est possible)
6. Degré de pollution : Classe III, IV (conception anti-pollution, adaptée aux environnements intérieurs très poussiéreux ou
pollution chimique)
7. Emplacement d'installation : exempt de risques d'inflammabilité et d'explosion, de corrosion chimique et de vibrations sévères
(des conditions d'utilisation particulières peuvent être déterminées par négociation entre l'utilisateur et le fabricant)
Étude de cas : Grande centrale électrique au charbon dans le Shandong, en Chine
Une grande centrale électrique au charbon dans la province du Shandong, en Chine, d'une capacité installée de 2 × 600 MW, nécessite un sectionneur à courant élevé à la sortie du générateur pour assurer un entretien sûr des groupes électrogènes et de l'alimentation système. Après une enquête et une comparaison approfondies, la centrale électrique a sélectionné la série Usune GN 20 kV/8 000 A pour l'intérieur. sectionneur haute tension (avec interrupteur de mise à la terre, type anti-pollution). En tant que fabricant désigné, Usune fournit des conseils d'installation personnalisés et un service après-vente. Le produit fonctionne de manière stable depuis trois ans depuis son déploiement en 2023.
Pendant le fonctionnement, l'interrupteur a résisté aux tests de courant élevé et d'environnement intérieur difficile (niveau de pollution IV). sans aucun défaut tel qu'un mauvais contact ou des dommages à l'isolation. Il a efficacement rempli la tâche d'isolation électrique pendant la maintenance du groupe électrogène, assurer la sécurité du personnel de maintenance et le fonctionnement normal de la puissance plante. Le client reconnaît hautement les performances du produit et le service professionnel d'Usune et a signé un accord de coopération à long terme avec Usune, la désignant comme fournisseur de sectionneurs.
A1 : La fonction principale est de fournir une isolation électrique fiable pendant la maintenance des équipements électriques et systèmes. En créant une coupure nette dans le circuit, il assure la sécurité du personnel et des équipements de maintenance. Il Il est important de souligner que ce produit est un dispositif d'isolation de puissance et non un interrupteur-sectionneur de charge. Cela ne peut pas être utilisé pour interrompre le courant de charge ou le courant de court-circuit ; il ne peut fonctionner que lorsque le circuit est déchargé ou après que le courant de charge a été interrompu par un autre équipement de commutation.
R2 : Oui. En tant que fabricant professionnel, Usune possède des capacités complètes de R&D et de personnalisation. Pour utilisateurs avec des conditions d'utilisation particulières (telles qu'une altitude ≥2500m, des niveaux de pollution spéciaux ou une installation spéciale besoins en espace), nous pouvons engager une communication approfondie pour ajuster la conception et les paramètres du produit en fonction du conditions réelles sur site, fournissant des solutions personnalisées. Les conditions particulières d'utilisation sont déterminées par négociation entre l'utilisateur et le fabricant pour garantir que le produit est adapté au travail sur site environnement et besoins réels.
