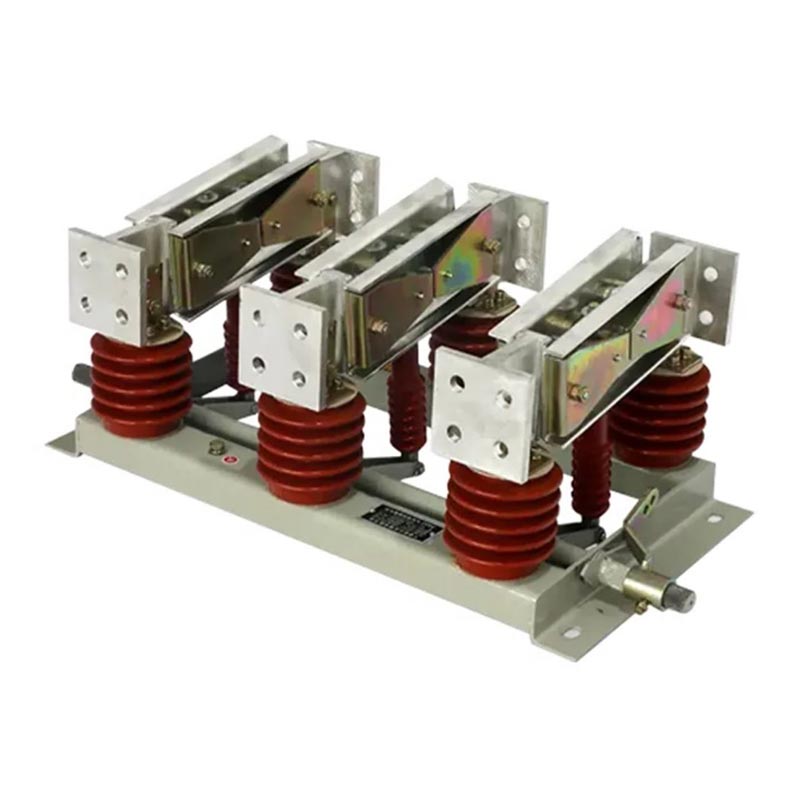

Sectionneur 12kv 10kv 1000a 1250a

Le sectionneur Usune 12kV 10kV 1000A 1250A est un produit de base développé par la société en se concentrant sur les besoins de distribution d’énergie industrielle haute tension. Il est spécialement conçu pour les prises de générateur et les prises haute tension. Systèmes, s'adaptant aux niveaux de tension de 10kV et 12kV, et couvrant les spécifications de courant grand public de 1000A et 1250A.

Le sectionneur 12kV/10kV/1000A/1250A se compose de trois unités unipolaires indépendantes et peut également être flexible configuré comme un appareil électrique haute tension intégré tripolaire. Il présente une structure compacte, pratique fonctionnement et une isolation fiable. En tant que produit phare développé en interne, il répond aux exigences d'isolation, de mise à la terre et exigences de prévention de la pollution dans diverses conditions d’exploitation. Il réalise une commutation de circuit fiable sous conditions à vide, formant une rupture d'isolement bien visible, assurant la sécurité du personnel de maintenance depuis le source.

Avantages principaux

1. Technologie avancée et performances stables

- Intègre la dernière technologie électrique domestique haute tension, optimise le circuit conducteur et l'isolation conception, réduit la résistance de contact et améliore la capacité de charge à courant élevé ;
- Prend en charge les configurations intérieures (N) et extérieures, avec interrupteur de mise à la terre en option (D) et types anti-pollution (W) s'adapter à des conditions d'exploitation complexes ;
- Utilise des matériaux isolants à haute résistance et des composants métalliques résistants à la rouille, résistant au vieillissement et à la corrosion, prolongeant la durée de vie.

2. Conforme et certifié, sûr et fiable

- GB 1985-2014 « Interrupteurs de sectionnement CA haute tension et interrupteurs de mise à la terre »
- GB/T 11022-2011 « Exigences techniques communes pour les normes sur les appareils de commutation et les équipements de contrôle haute tension »
- DL/T 486-2010 « Conditions techniques de commande de sectionneurs CA haute tension et d'interrupteurs de mise à la terre »
- DL/T 593-2006 "Exigences techniques pour les appareils de commutation et de contrôle haute tension"

3. Forte adaptabilité et large gamme d'applications

- Spécifications tension/courant : 10 kV, 12 kV ; 1 000 A, 1 250 A, extensible aux modèles à courant élevé de 2 000 A à 10 000 A ;
- Types disponibles : type non mis à la terre, simple mise à la terre, à travers le mur, répondant à différentes exigences d'installation ;
- Tolérance environnementale : large plage de températures de fonctionnement de -50℃ à +50℃, altitude ≤2000m (personnalisable pour altitudes supérieures à 2500m), parasismique jusqu'à magnitude 8, 20mm... Résistant au givrage, adapté aux classes III et IV zones de pollution.

Paramètres techniques

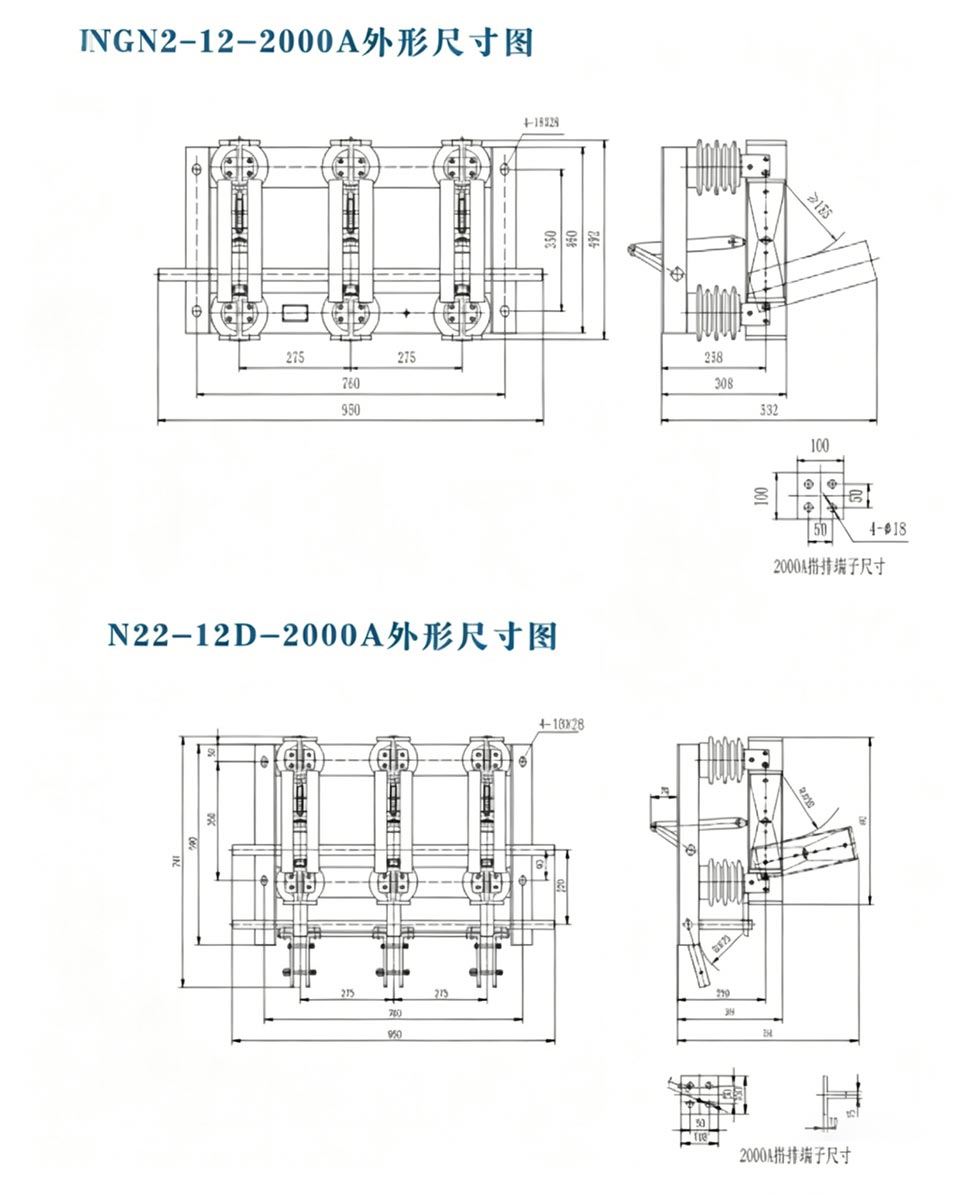

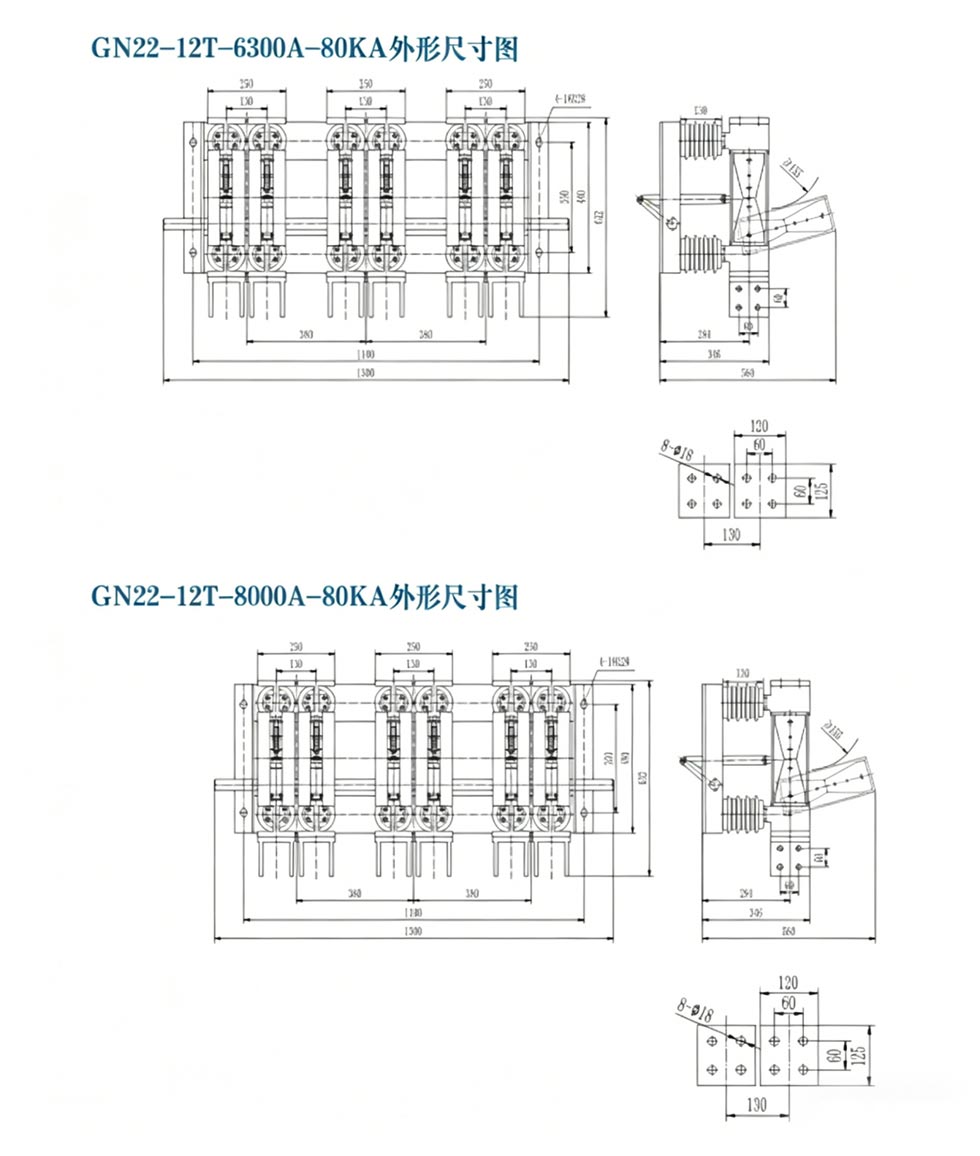

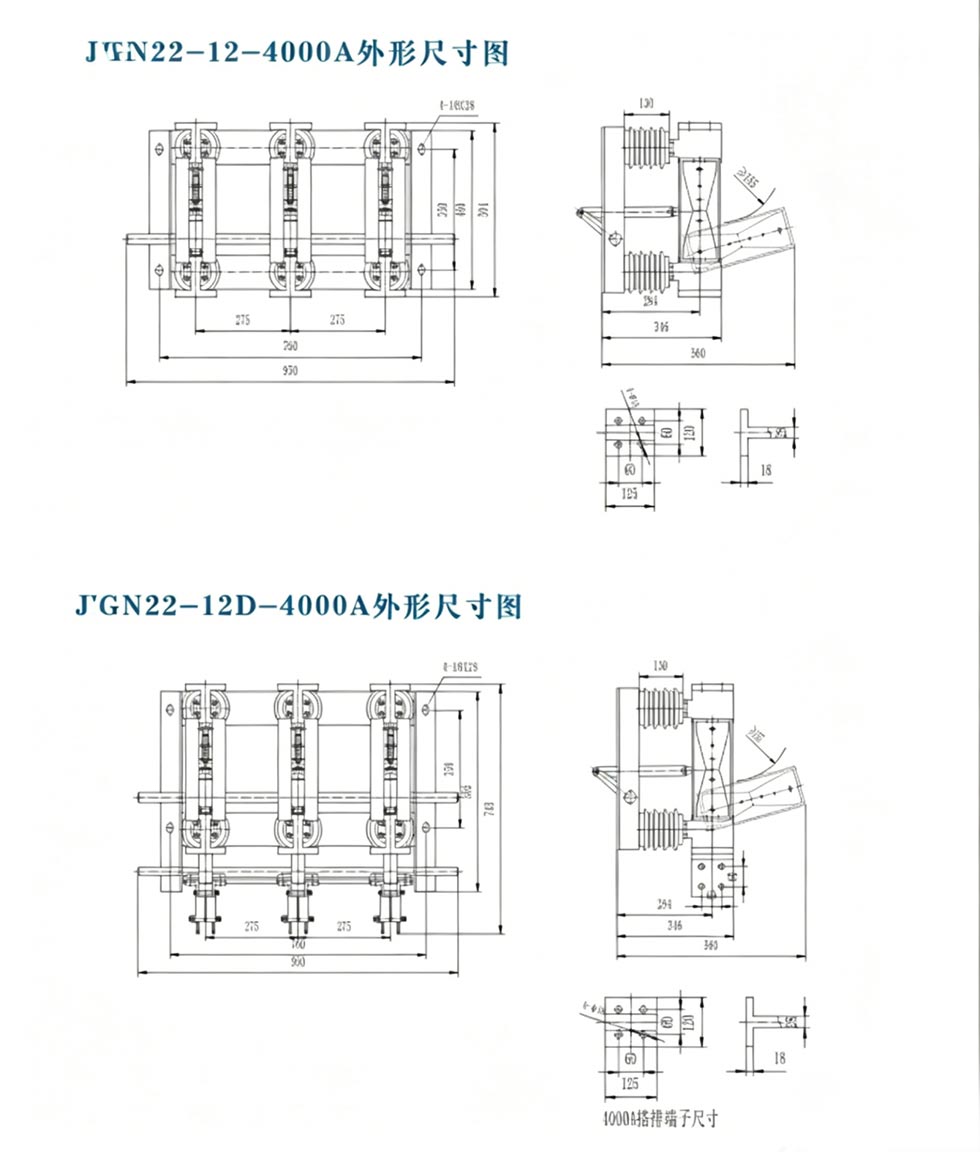

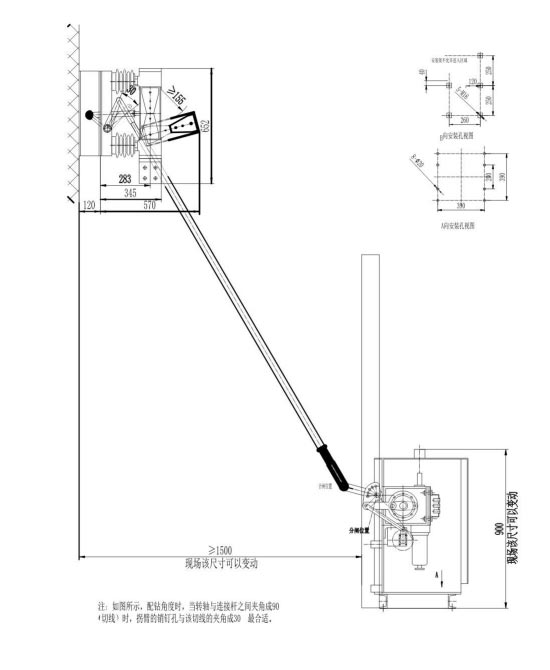

Dimension extérieure

Référence du projet

Projet de lancement de fusée Cas-space

Rapport d'essai

Cas d'application réels

Cas 1 : Mise à niveau du système de distribution électrique 12 kV dans une grande aciérie

Une aciérie publique avait besoin de moderniser son équipement d'isolation de salle de distribution d'énergie haute tension 12 kV. Le Les principaux défis étaient le chauffage à courant élevé, une mauvaise protection contre la pollution extérieure et des risques élevés en matière de sécurité lors de la maintenance. Le Le sectionneur Usune GN□-12DW/1250A (avec mise à la terre et protection contre la pollution) a été sélectionné, adapté aux environnements extérieurs difficiles environnements poussiéreux. Son courant nominal de 1 250 A répond aux exigences de fonctionnement à pleine charge de la production sidérurgique ligne.

- Résultats de mise en œuvre : L'équipement fonctionne depuis 2 ans sans surchauffe ni isolation échecs. La fonction de mise à la terre est fiable et la rupture d'isolation est claire pendant la maintenance. Entretien l'efficacité a augmenté de 40 %, ce qui a entraîné des commandes d'achat en gros à long terme de la part du client.

Cas 2 : Isolation de sortie de générateur de 10 kV dans une grande centrale thermique

Une centrale thermique de 300 MW nécessaire pour configurer l'équipement d'isolation à la sortie du générateur 10 kV, nécessitant adaptabilité à haute altitude, stabilité à courant élevé et résistance aux vibrations. L'Usune GN□-10/1000A intérieur Le sectionneur a été sélectionné, avec une solution personnalisée renforcée à haute altitude adaptée aux zones d'usine avec altitudes ≤2200m et résistant aux fortes conditions de vibrations.

- Résultats de mise en œuvre : L'équipement a fonctionné de manière stable pendant 3 ans, résistant à l'impact de courants importants à la sortie du générateur sans aucun défaut de déclenchement ou de dysfonctionnement, offrant une protection d'isolation sûre pour l'unité maintenance et devenir un cas d'application de référence dans les centrales électriques.

FAQ

Q1 : Quelle est la principale différence entre le sectionneur Usune 12kV 10kV 1000A 1250A et le sectionneur ordinaire des interrupteurs ?

R : La principale différence réside dans la capacité de charge de courant élevée et l’adaptabilité environnementale. Ordinaire les sectionneurs ont un courant nominal de ≤ 630 A, tandis que les produits Usune se concentrent sur un courant élevé de 1 000 A et 1 250 A. scénarios, optimisant la structure conductrice pour réduire la génération de chaleur ; en même temps, ils soutiennent personnalisation pour une utilisation intérieure/extérieure, protection contre la pollution, mise à la terre, etc., et peut résister à des températures extrêmes de -50℃ à +50℃, ce qui les rend adaptés aux conditions difficiles telles que les aciéries et les centrales électriques, qui sont ordinaires les produits ne peuvent pas répondre.

Q2 : Ce sectionneur prend-il en charge une utilisation dans des environnements à haute altitude et fortement pollués ?

R : Oui. Le modèle standard est adapté aux altitudes ≤2000m et aux niveaux de pollution III-IV. Pour les altitudes ≥2500m, la compatibilité peut être améliorée grâce à des solutions personnalisées telles qu'une isolation renforcée et un courant nominal réduit. Pour les environnements fortement pollués, un modèle résistant à la pollution (W) est disponible, utilisant des isolateurs pour améliorer les capacités anti-embrasement. Ce modèle a été mis en œuvre dans plusieurs aciers à haute altitude usines et centrales électriques.

Q3 : Quelle est la période de garantie pour les sectionneurs 12 kV, 10 kV, 1 000 A et 1 250 A ? Est-ce un guide d'installation assuré le SAV ?

R : Usune offre une garantie de 2 ans, couvrant la réparation et le remplacement gratuits des pièces en cas de défauts d'origine non humaine la période de garantie. L'équipe après-vente fournit des conseils d'installation et une formation technique gratuits, et peut vous aider avec mise en service à distance ou sur site. Des solutions techniques personnalisées sont également prises en charge pour garantir que l'équipement adaptabilité aux conditions sur site et élimine les problèmes de maintenance.
