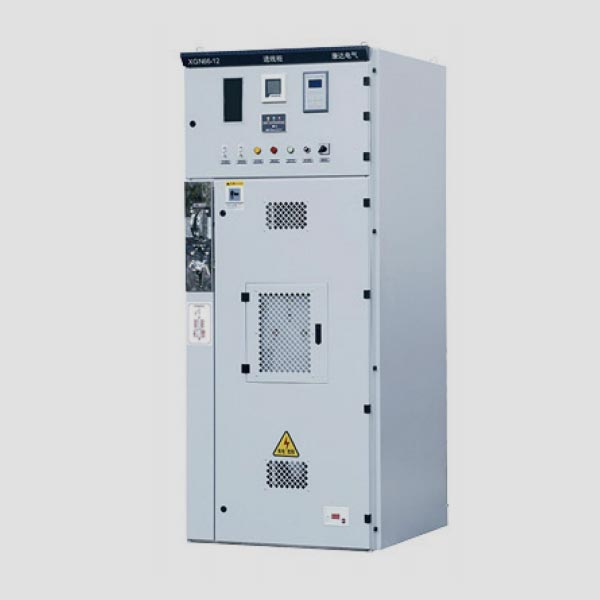

Usune XGN66-12 type de boîte fixe fermé anneau isolé à l'air unité principale Rmu est un professionnel triphasé AC à boîtier métallique l'appareillage de commutation convient à Système triphasé AC 50/60 Hz 3,6 ~ 36 kV comme dispositif pour recevoir et distribuer l'énergie électrique, il est utilisé pour fréquent lieux d'exploitation et pour la reconstruction d'appareillages équipés d'un interrupteur à huile. Le système de bus se compose de simples autobus système et système de section de bus unique. Il remplit les fonctions de réception, de distribution, de contrôle et de protection de l'énergie. Ayant passé des tests de type CEI stricts, l'usine dispose de systèmes de gestion solides ISO 9001, ISO 14001 et ISO 45001 pour garantir stabilité du produit.
En tant que fournisseur professionnel d'équipements d'alimentation et de distribution d'énergie, Usune adhère à « la qualité d'abord, axée sur la technologie". L'unité principale à anneau isolé par air Rmu couvre les configurations standard et propose des solutions pour répondre aux divers besoins du projet.
Appareillage basse tension
Appareillage moyenne tension
L'appareillage de commutation a une structure de type boîte fermée en métal, réalisée en pliant et en soudant une cornière, de l'acier Chanel et une fine acier assiettes.
Un canal de ventilation est installé à l'intérieur de l'armoire, un ventilateur d'admission est installé au bas de l'armoire, et un ventilateur d'extraction est installé en haut du armoire. Les transformateurs et les traversées sont fixés par des plaques pliées en plaques d'acier inoxydable, ce qui résout le problème de l'augmentation de la température sous haute courant.
Il est équipé d'un disjoncteur pour la protection de la sortie du générateur à l'intérieur. C'est installé sur un châssis à roulettes de manière suspendue, et le châssis est fixé au bas du meuble. Il peut être retiré de l'armoire pour la maintenance.
Le sectionneur utilise un mécanisme de commande à roue à vis sans fin et à engrenage à vis sans fin, qui nécessite une faible force de fonctionnement et a une fonction d'auto-verrouillage.
Il existe des verrouillages mécaniques et électriques entre le sectionneur et le disjoncteur, ce qui constitue un conception raisonnable et fiable.
Pour répondre à l'exigence d'une grande valeur de courant nominal selon laquelle le courant nominal peut atteindre 5 000 A.
Le disjoncteur à vide a une conception intégrée et est équipé d'un mécanisme de commande à ressort. Il a des fonctions de fonctionnement complètes, une haute fiabilité, une conception avancée et raisonnable, et peu d'entretien. Ce disjoncteur moyenne tension a un pouvoir de coupure élevé, une capacité de fermeture élevée et une dynamique et performances de stabilité thermique.
Le circuit principal utilise des barres de cuivre placées verticalement pour améliorer la capacité de transport de courant. Le entrant et les méthodes de ligne sortante sont diverses et peuvent être sélectionnées selon différents schémas ou personnalisées pour des besoins spécifiques. projets.
● Température ambiante : maximum +40°C, minimum-15°C ;
● Altitude : pas plus de 1 000 m ;
● Humidité relative : moyenne quotidienne ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % ;
● Magnitude du séisme : 8 ou moins ;
● En lieu et place d'aucun risque d'incendie ou d'explosion, aucune pollution grave, aucune corrosion chimique et aucune vibration violente.
Avec d'excellentes performances, l'appareillage de commutation de l'unité principale à anneau isolé par air est largement utilisé dans l'énergie (centrales électriques, parcs éoliens), industriels (métallurgie, pétrochimie) et commerciaux-civils (immeubles de grande hauteur, aéroports, hôpitaux), assurer une alimentation stable pour les équipements électriques.
En tant que fabricant professionnel, Usune dispose d’un système complet de R&D, de production et de vente. Ce produit star est populaire chez au pays et à l'étranger, gagnant la reconnaissance des clients avec une qualité fiable et un service attentionné.
| Non. | Article | Unité | Paramètre technique |
| 1 | Tension nominale | kV | 3.6, 7.2, 12 |
| 2 | Courant nominal | A | 630, 1250 |
| 3 | Courant nominal de coupure en court-circuit | kA | 20, 25, 31,5 |
| 4 | Courant nominal de fermeture de court-circuit | kA | 50, 63, 80, |
| 5 | Courant de tenue de courte durée nominal (valeur efficace 4 s) | kA | 20, 25, 31,5, |
| 6 | Courant de tenue de crête assigné (crête) | kA | 50, 63, 80, |
| 7 | Tension de tenue à la fréquence industrielle de 1 min | kV | 42 |
| 8 | Tension de tenue aux chocs de foudre | kV | 75 |
| 9 | Tension de tenue à la fréquence industrielle de 1 min du circuit auxiliaire | kV | 2 |
| 10 | Niveau de protection | IP3X | |

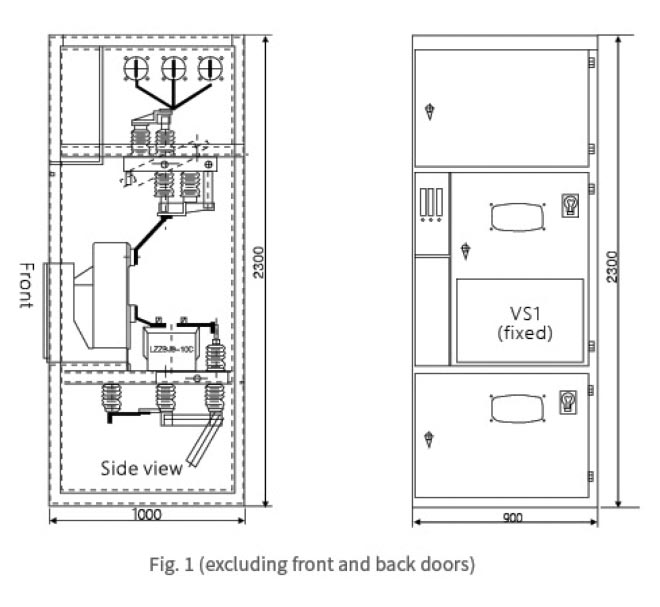

| 11 | Taille du contour (sortie de câble L×P×H) | mm | 900×1000×2200 |
Usine, nous pouvons garantir que notre prix est raisonnable et compétitif.
Habituellement, nous citons dans les 24 heures après réception de votre demande.
Oui, bien sûr, nous acceptons les OEM.
Le délai de livraison dépend des quantités commandées, normalement dans les 15 à 20 jours après réception du paiement.
Tous les produits seront inspectés à partir des accessoires et seront effectués avec des tests de routine avant de partir. notre usine.
Prenez des photos ou des vidéos des problèmes de qualité et envoyez-les-nous pour vérification et confirmation, et nous ferons un Solution satisfaisante pour vous dans un délai de 1 à 3 jours.
12 mois à compter de la date d'expédition.
● Nous sommes spécialisés dans le domaine depuis plus de 14 ans et disposons d'une équipe R&D bien expérimentée prenant en charge la conception
et des travaux de développement pour chaque projet en fonction des demandes particulières du client.
● Nous avons une procédure de contrôle qualité extrêmement stricte, des composants aux produits finis.
● Période de production stable dans les 15 à 20 jours.
● Nous disposons d'un ensemble complet de rapports de test pour les produits.
● Solution en une étape fournie.
