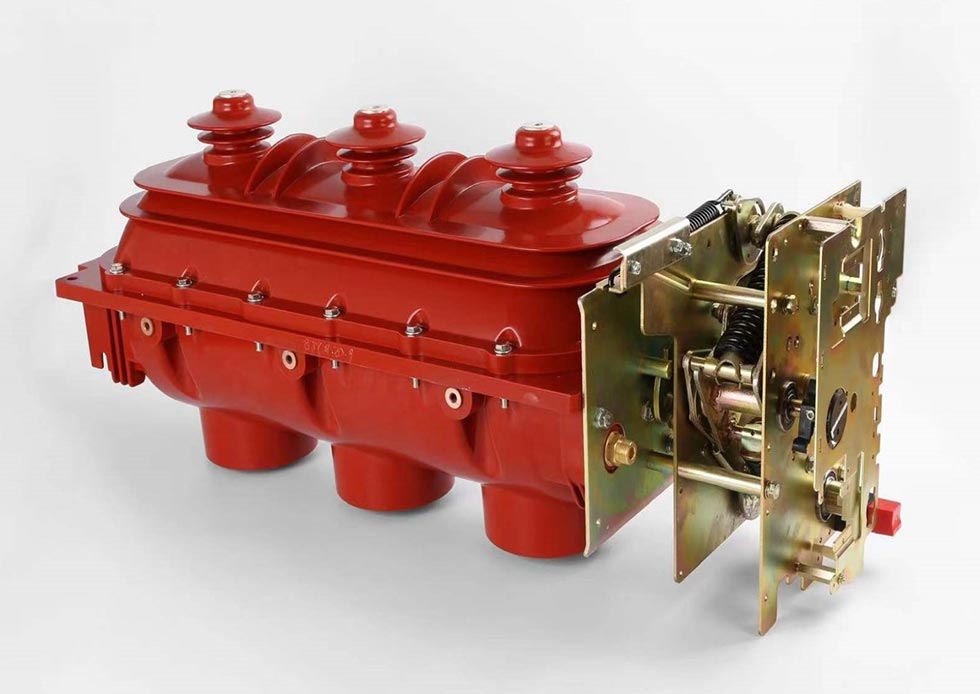

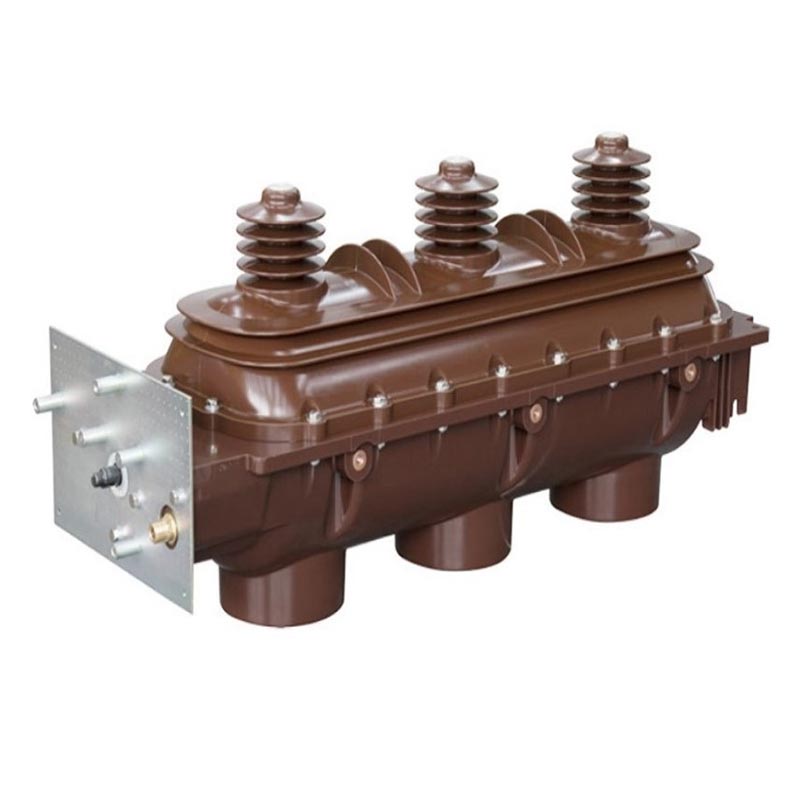

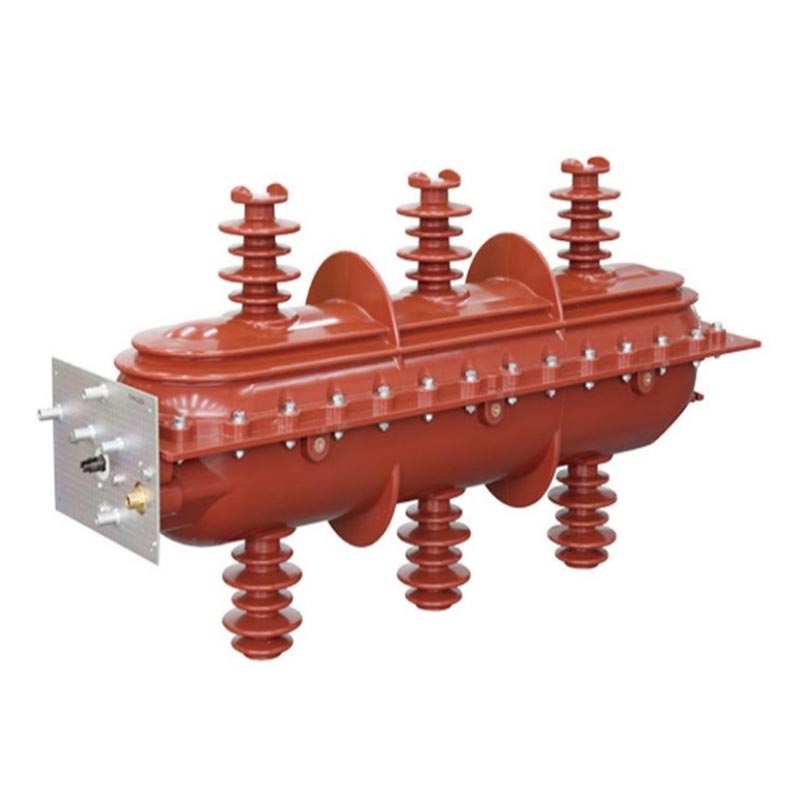

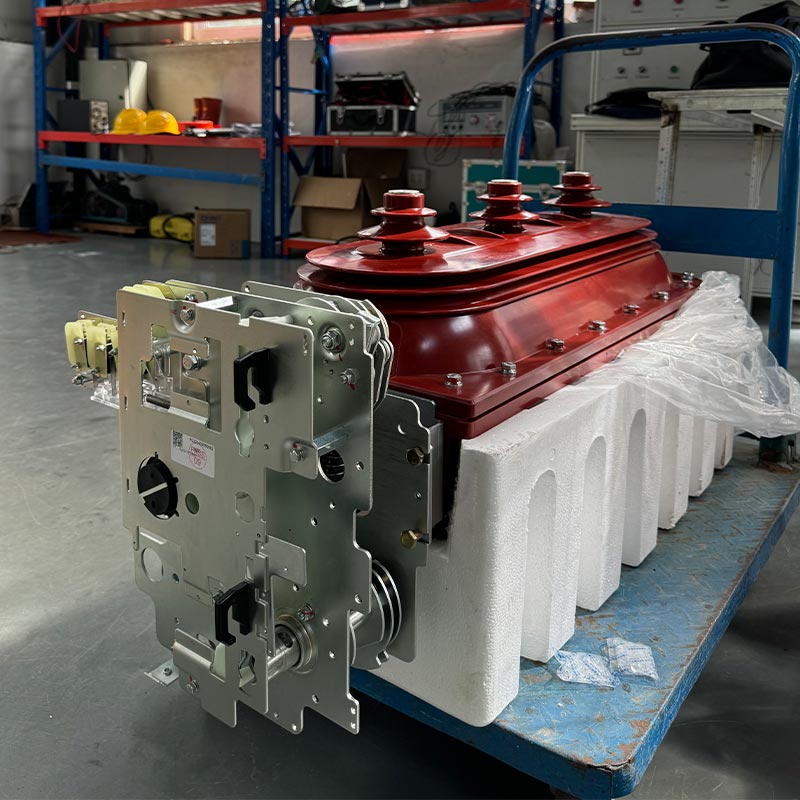

Commutateur de charge intérieur Sf6

L'interrupteur de charge Usune Indoor Sf6 est une nouvelle génération d'appareillage haute tension spécialement conçu pour les applications intérieures. scénarios de distribution d’énergie. Développé par l'équipe R&D professionnelle d'Usune, il a fait l'objet d'un type complet les tests et ses performances sont conformes aux normes GB3804, GB16926, IEC60265 et IEC60420.

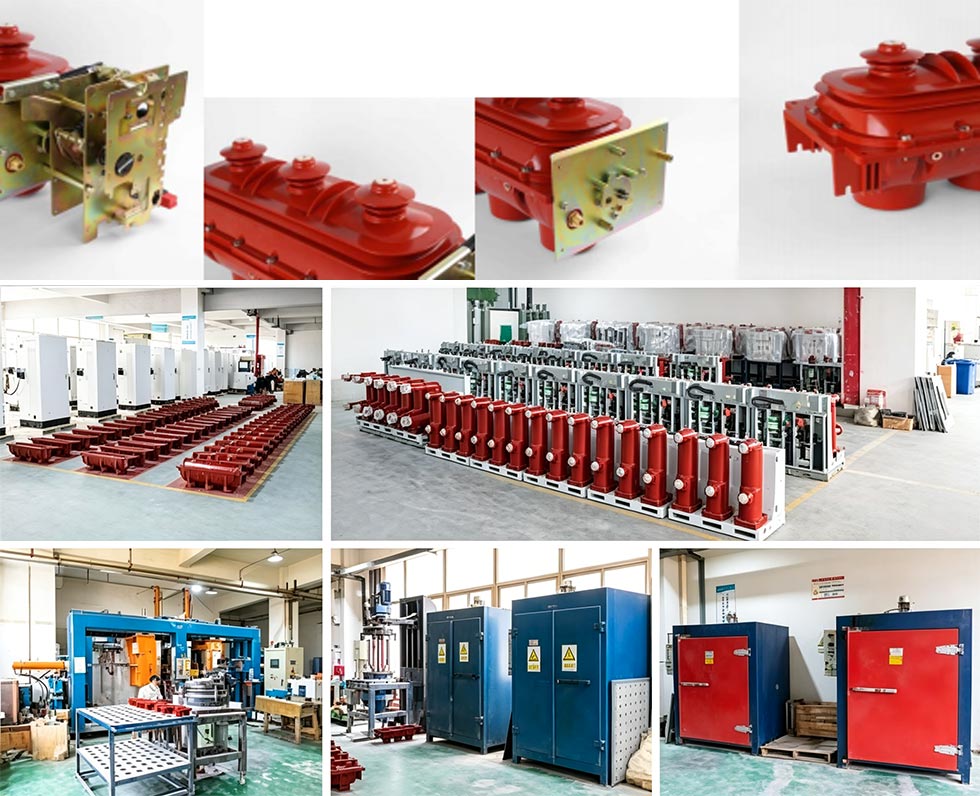

En tant que fabricant professionnel d'équipements électriques haute tension, Usune dispose d'usines de production standardisées en La Chine, équipée d'équipements de production avancés et de processus de contrôle de qualité stricts pour garantir que chaque produit répond aux normes. Les produits utilisent le gaz SF6 comme moyen d'isolation et d'extinction d'arc, offrant des avantages tels que comme une résistance d'isolation élevée, une extinction efficace de l'arc, une structure compacte et une longue durée de vie, efficacement résoudre les problèmes liés à la mauvaise stabilité et aux coûts de maintenance élevés des interrupteurs de charge traditionnels.

Paramètres techniques de base

1. Systèmes applicables : CA triphasé 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Moyen d'extinction d'arc : gaz SF6 (inerte, non toxique, haute électronégativité, haute efficacité de niveau milliseconde extinction d'arc)
3. Mécanisme de fonctionnement : Mécanisme à ressort (stockage d'énergie manuel standard, ouverture électrique en option et fermeture pour télécommande)
4. État de fonctionnement : Chambre d'extinction d'arc à trois positions : " Fermé-Ouvert-Ground »
5. Performance d'étanchéité : conception d'étanchéité dynamique et statique dédiée, équipée d'un manomètre pour le temps réel surveillance

Champ d'application

Les commutateurs de charge SF6 d'intérieur sont largement utilisés dans les scénarios de distribution d'énergie en intérieur tels que l'industrie et l'exploitation minière. Entreprises, immeubles de grande hauteur, zones résidentielles urbaines, sous-stations, grands centres commerciaux, aéroports, métros et hôpitaux pour la commutation des courants de charge, le contrôle et la protection des circuits et les transformateurs de distribution ; quand équipés d'un connecteur frontal de câble tactile en sortie, ils sont particulièrement adaptés au dérivation de câbles boîtes (de connexion).

Principaux paramètres techniques

Caractéristiques structurelles et avantages en matière de sécurité

1. Isolation supérieure et structure d'extinction d'arc

Les coques supérieure et inférieure sont moulées par injection avec de la résine époxy, formant une cavité intérieure scellée remplie de gaz qui isole efficacement l’environnement extérieur. La chambre d'extinction d'arc à trois positions termine sa fermeture, opérations d'ouverture et de mise à la terre étape par étape grâce à la rotation d'un contact mobile commun, garantissant une clarté état et fonctionnement fiable. Le gaz SF6 a une rigidité diélectrique élevée et d'excellentes performances d'extinction d'arc, éteindre rapidement l'arc généré lors de la commutation.

2. Étanchéité et surveillance de la pression fiables

L'interrupteur de charge SF6 d'intérieur utilise une conception d'étanchéité dynamique et statique dédiée, offrant une excellente étanchéité performance et prévention des fuites de gaz SF6. Un manomètre est situé bien en vue sur le boîtier du mécanisme pour surveiller pression du gaz en temps réel, facilitant ainsi la détection rapide des dangers potentiels par les opérateurs.

3. Verrouillages de sécurité complets

Des verrouillages mécaniques fiables sont installés entre l'interrupteur de charge et l'interrupteur de mise à la terre, ainsi qu'entre le interrupteur de mise à la terre et la porte avant (pour la distribution d'énergie de type armoire), empêchant un mauvais fonctionnement et assurant le sécurité du personnel et du matériel. Un couvercle de protection d'égalisation est équipé à l'extrémité de sortie pour améliorer performances d'isolation.

4. Fonctionnement flexible et conception peu encombrante

La configuration standard comprend un mécanisme de commande manuel à ressort ; ouverture et fermeture électrique en option permet le contrôle à distance. Sa structure compacte et son faible encombrement le rendent adapté aux immeubles de grande hauteur, petits sous-stations et autres applications avec un espace d'installation limité.

Conditions d'utilisation

1. Conditions normales de fonctionnement

- Température ambiante : -25 ℃ ~ + 40 ℃
- Altitude : Ne dépassant pas 2000m
- Humidité : Humidité relative moyenne quotidienne <95%, moyenne mensuelle <90% ; pression de vapeur moyenne quotidienne ≤2,2 kPa, moyenne mensuelle ≤1,8 kPa

2. Conditions particulières d'exploitation

Selon la norme GB/T11022-1999, l'interrupteur de charge Indoor Sf6 doit fonctionner dans des conditions normales. Si le les conditions de fonctionnement ne sont pas remplies (par exemple, altitude supérieure à 2000 m, température et humidité excessives, etc.), veuillez consultez le fabricant à l'avance pour garantir le fonctionnement normal du produit.

Cas d'application concret

Étude de cas : Projet de distribution d'électricité dans le métro urbain de Chine

Une ligne de métro clé a besoin de commutateurs de charge haute tension intérieurs fiables pour le système de distribution électrique de sa station, exigeant des niveaux élevés de sécurité, de stabilité et de compacité des équipements. Ce projet a sélectionné l'Usune FLN36-12D modèle, dont la structure compacte est adaptée à l'espace limité des métros. Son étanchéité fiable et les performances d'extinction d'arc garantissent un fonctionnement stable dans l'environnement souterrain humide. Depuis sa mise en service en 2024, il n’a connu aucune panne et a reçu les éloges du maître d’ouvrage.

FAQ

Q1 : Que dois-je faire si le manomètre de gaz SF6 sur l'interrupteur affiche une lecture anormale ?

A1 : arrêtez immédiatement d'utiliser l'interrupteur pour éviter tout dommage à l'équipement ou tout accident de sécurité. Tout d’abord, vérifiez les fuites de gaz. Si il n'y a pas de fuite, attendez que la température remonte et observez si la pression revient à la normale. S'il y a s'il y a une fuite ou si la pression ne peut pas être rétablie, contactez immédiatement l'équipe du service après-vente Usune. Le Le fabricant enverra des techniciens professionnels pour résoudre le problème.

Q2 : L'interrupteur de charge Usune Indoor SF6 peut-il être utilisé dans des environnements supérieurs à 2 000 m d'altitude ?

A2 : L’altitude de fonctionnement normale ne dépasse pas 2 000 m. Des altitudes plus élevées affecteront les performances d’isolation. Si utilisé dans environnements de haute altitude, consulter Usune au préalable. En tant que fournisseur professionnel, nous pouvons fournir des services personnalisés solutions et ajuster la conception de l’isolation pour assurer un fonctionnement stable.

Q3 : À quelle fréquence le produit nécessite-t-il une maintenance et quels sont les principaux éléments de maintenance ?

A3 : Dans des conditions normales, un entretien complet est recommandé tous les 1 à 2 ans. Les éléments de base comprennent : (1) Vérification de la pression et de l'étanchéité du gaz SF6 ; (2) Vérifier la fiabilité des verrouillages mécaniques ; (3) Nettoyage de l'interrupteur et surfaces du boîtier de mécanisme ; (4) Vérifier l'exactitude des indicateurs de position ; (5) Vérification du mécanisme de commande et ajouter du lubrifiant au besoin. Pour plus de détails, veuillez vous référer au manuel du produit ou contacter le service après-vente. Usune propose également une formation professionnelle en maintenance.

Engagement de marque et service après-vente

En tant que fabricant et fournisseur professionnel d'équipements électriques haute tension, Usune a standardisé la production usines en Chine. Adhérant au principe « La qualité d'abord, la sécurité d'abord », tous les produits sont soumis à une qualité rigoureuse. inspection avant de quitter l'usine, répondant aux normes de certification pertinentes pour garantir l'autorité du produit et fiabilité.

Nous fournissons des services après-vente complets comprenant des conseils d'installation, la mise en service, la maintenance et formation technique. Notre équipe après-vente est composée de techniciens professionnels expérimentés qui répondent rapidement à besoins et apporter des solutions efficaces. Nous défendons toujours le concept de base de « Tout pour une utilisation sûre des l'électricité" et travailler avec les utilisateurs pour créer un environnement de distribution d'énergie sûr et stable.
