Discussion et analyse des problèmes techniques d'application du disjoncteur à vide haute tension

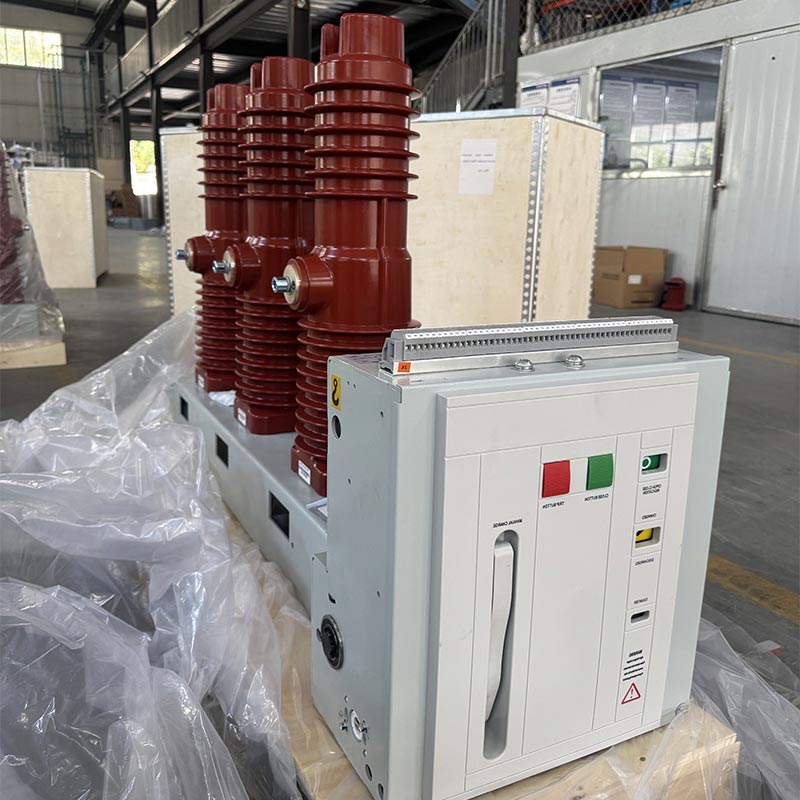

L'application dudisjoncteur à vide haute tensiondans notre système d'alimentation électrique a commencé en 1978. Son poids léger, sa structure simple, sa longue durée de vie et ses autres avantages ont été rapidement reconnus par le service d'exploitation, de révision et les techniciens du service d'alimentation électrique. La qualité des premiers disjoncteurs à vide haute tension domestiques n'est pas suffisamment stable, la tension en charge est élevée dans le processus de fonctionnement et il existe un phénomène de fuite dans certaines chambres d'extinction d'arc sous vide.

1. Le statu quo du disjoncteur à vide haute tension chinois

L'application du disjoncteur à vide haute tension dans notre système d'alimentation électrique a commencé en 1978. Sa légèreté, sa structure simple, sa longue durée de vie et ses autres avantages ont été rapidement reconnus par le service d'exploitation, de révision et les techniciens du service d'alimentation électrique. La qualité des premiers disjoncteurs à vide haute tension domestiques n'est pas suffisamment stable, la tension en charge est élevée dans le processus de fonctionnement et il existe un phénomène de fuite dans certaines chambres d'extinction d'arc sous vide. Au moment de la conférence de promotion des applications des interrupteurs à vide de Tianjin en 1992, la technologie de fabrication des disjoncteurs à vide était entrée à l'avant-garde du même type de produits dans la même industrie dans le monde, ce qui est devenu un nouveau tournant historique dans l'application et la technologie de fabrication des disjoncteurs à vide haute tension en Chine.

2. Fuite d'air dans la chambre d'extinction d'arc sous vide

La nouvelle génération dedisjoncteur à vide haute tensionutilise généralement le principe de l'extinction de l'arc par champ magnétique longitudinal et du matériau de contact en cuivre et en chrome, son objectif est de réduire la perte de brûlure par contact et d'améliorer la durée de vie électrique. Si la concentricité de la tige conductrice n'est pas correctement ajustée, la force d'étanchéité de la conduite de gaz longitudinale, de la céramique, de l'abattage et du métal ne sera pas suffisamment stable, ce qui entraînera une fuite d'air dans la chambre d'extinction d'arc sous vide.

La plupart des soufflets de la chambre d'extinction d'arc sous vide sont constitués d'une pression d'huile en acier inoxydable de 0,15 mm. Le niveau de pollution, l'humidité et le brouillard salin de l'environnement d'application du disjoncteur à vide HT ne sont pas adaptés. Les gaz nocifs et la condensation provoquent une corrosion localisée des soufflets, entraînant des fuites d'air des soufflets, des plaques de recouvrement et des surfaces d'étanchéité.

Il est important d'ajuster la concentricité du disjoncteur à vide HT et de choisir l'environnement approprié pour son utilisation et son stockage.

3. Choisissez raisonnablement la durée de vie électrique du disjoncteur à vide haute tension

La durée de vie électrique du disjoncteur à vide haute tension fait référence au nombre de coupures à pleine capacité stipulé dans les conditions techniques de l'équipement et l'essai de type réel. Les contacts du disjoncteur à vide haute tension ne peuvent pas être réparés ou remplacés lors de l'application, il est donc nécessaire d'exiger que le disjoncteur à vide haute tension ait une durée de vie électrique suffisamment élevée.

L'électrode de champ magnétique longitudinale et le matériau de contact cuivre-chrome sont utilisés dans la chambre d'extinction d'arc sous vide de nouvelle génération. L'électrode de champ magnétique longitudinale réduit la tension de l'arc (énergie de l'arc) sous le courant de coupure de court-circuit et répartit uniformément l'arc sur la surface de contact. Le matériau de contact cuivre-chrome réduit la perte de brûlure par contact par unité d'énergie d'arc. La combinaison organique de ces deux éléments améliore considérablement la durée de vie électrique du disjoncteur à vide haute tension. À l'heure actuelle, les performances de la capacité de coupure et de fermeture du disjoncteur à vide haute tension sont relativement élevées et stables.

La durée de vie électrique des premiers disjoncteurs à vide haute tension n'était que 30 fois supérieure dans notre pays, la plus longue durée de fonctionnement étant de plus de 20 ans. Pourtant, le disjoncteur à vide haute tension n'a pas été trouvé dans le système électrique en raison du problème de durée de vie électrique du courant d'ouverture de court-circuit et se retire, et n'a pas constaté qu'en raison du courant d'ouverture de court-circuit, la durée de vie électrique du courant d'ouverture est courte, provoque des accidents. Cela montre pleinement que ces disjoncteurs à vide haute tension peuvent fondamentalement répondre aux exigences du système d'alimentation pour la durée de vie électrique du courant de coupure de court-circuit. Par conséquent, la durée de vie électrique du courant de coupure de court-circuit du disjoncteur à vide haute tension n'est pas la plus élevée, mieux c'est.

4 Faites attention au réglage des paramètres mécaniques du disjoncteur à vide HT

Le disjoncteur à vide haute tension possède de nombreux paramètres mécaniques, tels que la vitesse de fermeture, la vitesse d'ouverture, la course du contact, le temps de rebond de fermeture du contact, l'amplitude de rebond d'ouverture du contact, etc. Ces paramètres mécaniques sont définis pour garantir les performances techniques du disjoncteur à vide haute tension.

La durée de vie mécanique du disjoncteur à vide haute tension de Chine est généralement de 10 000 à 20 000, les travaux de recherche améliorent la durée de vie mécanique à 30 000 à 40 000 fois, le mécanisme de fonctionnement électromagnétique est une structure simple, des performances fiables, un réglage et une maintenance pratiques, un personnel d'exploitation habitué à l'utilisation et à la maintenance et largement utilisé ; Certains endroits sont également habitués à l’utilisation d’un mécanisme de commande à ressort électrique. Le mécanisme de commande est la partie la plus complexe de la structure mécanique du disjoncteur à vide HT avec la plus haute exigence de précision. Les conditions de production de la plupart des fabricants sont difficiles à répondre aux exigences de précision d'usinage.

Afin de garantir la fiabilité du disjoncteur à vide haute tension, la structure d'emballage du disjoncteur à vide haute tension, le mécanisme de fonctionnement et le corps principal du disjoncteur, les deux mécanismes ShengChanCao séparés et concentrés des conditions de production des usines sont meilleures, puis l'arbre de sortie dans le disjoncteur, donc la configuration raisonnable des paramètres mécaniques, est directement liée aux performances techniques et à la durée de vie mécanique du disjoncteur à vide haute tension. Réglage idéal des paramètres mécaniques, très crucial pour les performances mécaniques du disjoncteur à vide haute tension. La caractéristique du tampon satisfaite doit être le moment où les pièces mobiles entrent en contact avec le tampon, et le tampon fournit une petite force de réaction. Avec l'augmentation de la distance du tampon, la caractéristique du tampon devient plus raide rapidement et l'énergie de séparation est absorbée autant que possible, de manière à atteindre l'objectif de limiter le rebond de déclenchement et le déclenchement.

5 Améliorer la fiabilité de fonctionnement du disjoncteur à vide HT

Les problèmes de qualité des matériaux, composants et composants standards nationaux ainsi que les concepts de conception de produits traditionnels conduisent à ce que sa fiabilité mécanique et sa durée de vie mécanique soient loin d'être idéales.

(1) saisir la structure de base du disjoncteur à vide, connaître ses indicateurs de performance techniques, le choix raisonnable des conditions d'utilisation, un contact étroit avec les informations de fabrication, l'application précise des fonctions techniques avancées du disjoncteur à vide haute tension ;

(2) Faire du bon travail dans le débogage des paramètres mécaniques du disjoncteur à vide HT, exigences strictes en matière d'index de paramètres mécaniques, pour assurer sa fonction de base ;

(3) Standardiser la gestion et le stockage des pièces de rechange et assurer la cohérence, l'universalité et la fiabilité des indices de performance technique et de la qualité des pièces de rechange ;

(4) Effectuer un enregistrement des opérations et une analyse des accidents du disjoncteur à vide HT, résumer l'expérience, coopérer avec le service de fabrication et améliorer continuellement la nature avancée, la fiabilité et l'économie du disjoncteur à vide.

6 Échauffement du disjoncteur à vide HT

La résistance du circuit du disjoncteur à vide haute tension est la principale source de chaleur qui affecte l'augmentation de la température, et la résistance du circuit de la chambre d'extinction d'arc représente généralement plus de 50 de la résistance du circuit du disjoncteur à vide haute tension. La résistance de contact de l'espace de contact est le composant principal de la résistance de boucle de la chambre d'extinction d'arc sous vide, car le système de contact est scellé dans la chambre d'extinction d'arc sous vide et la chaleur générée ne peut se dissiper vers l'extérieur qu'à travers la tige conductrice dynamique et statique.

L'extrémité statique de la chambre d'extinction d'arc sous vide est directement connectée au support statique, et l'extrémité mobile est connectée au support mobile via le clip conducteur et la connexion souple. Bien que le mouvement ascendant de l'extrémité mobile soit propice à la dissipation thermique de l'extrémité mobile, l'augmentation de température la plus élevée du disjoncteur à vide HT est principalement concentrée dans la partie de recouvrement de la tige conductrice mobile et du clip conducteur en raison des nombreux liens et du long trajet de conduction thermique de l'extrémité mobile. Dans une application pratique, l'utilisation efficace des composants de l'extrémité statique qui favorisent la dissipation thermique, forcent l'exportation de la chaleur du dégagement de contact de l'extrémité statique et divisent la chaleur de l'extrémité mobile, est une mesure efficace pour résoudre le problème de l'élévation de température élevée du disjoncteur à vide HT.

Les caractéristiques d'application techniques supérieures du disjoncteur à vide haute tension ont été largement reconnues dans les services d'énergie. Les problèmes associés peuvent être utilisés comme référence dans les travaux pratiques. Afin d'exploiter pleinement et de mieux exploiter l'avantage technique du disjoncteur à vide haute tension, il est très bénéfique d'améliorer le niveau d'équipement global du réseau électrique rural.
