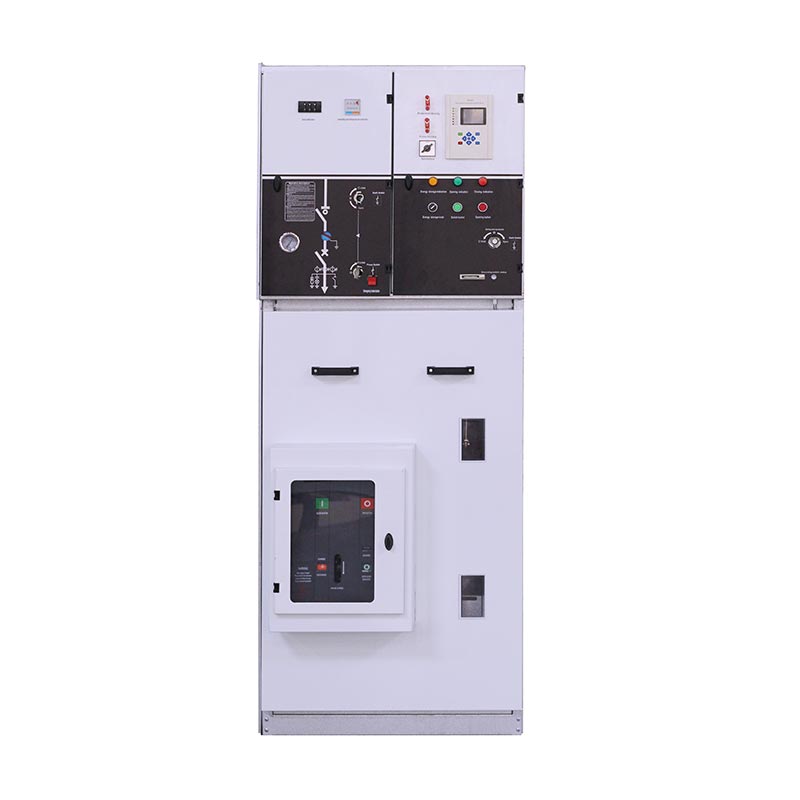

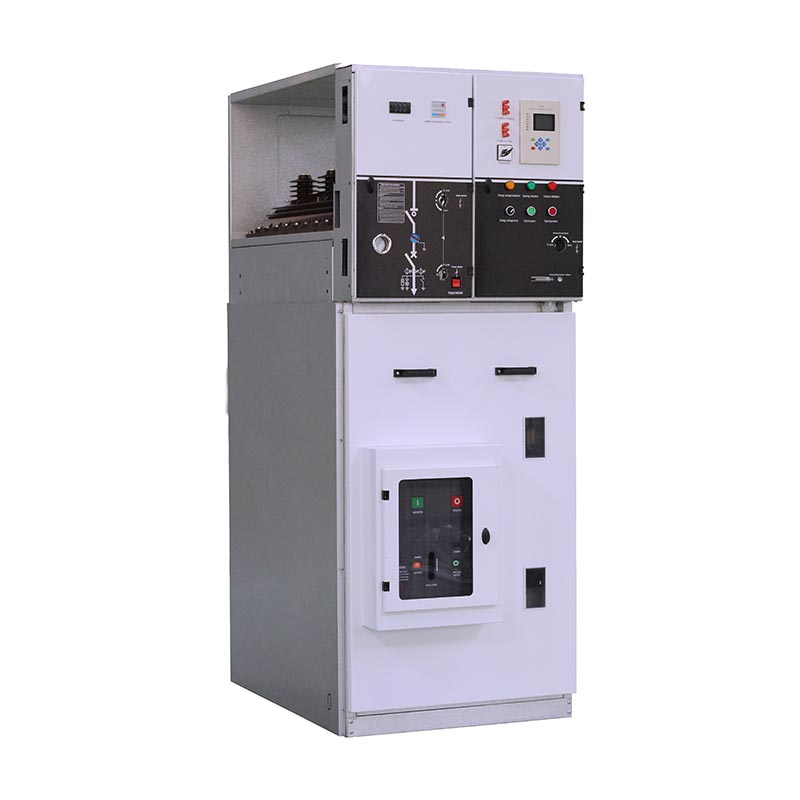

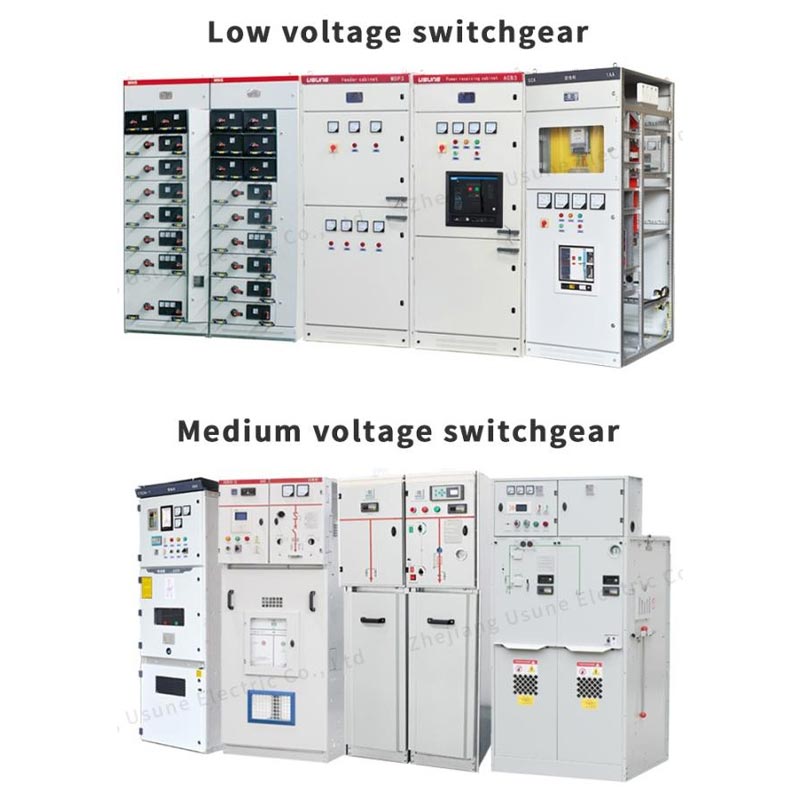

Unité principale en anneau avec disjoncteur

L'unité principale en anneau avec disjoncteur série USUNE XGN15 est un appareillage de commutation compact et évolutif à boîtier métallique. conçu pour l'automatisation de la distribution d'énergie. L'ensemble de l'armoire utilise une technologie d'isolation de l'air, équilibrant la sécurité et compacité, ce qui le rend adapté à divers scénarios d'installation dans des espaces confinés. Sa structure simple et son fonctionnement flexible Réduisez considérablement les difficultés de construction sur site et de maintenance ultérieure, améliorant ainsi la distribution d'énergie. efficacité opérationnelle.

En tant que fabricant professionnel possédant une vaste expérience, USUNE possède une R&D, une production et test système. Les produits de la série XGN15 sont fabriqués indépendamment dans sa propre usine, à chaque étape depuis le brut matériaux aux produits finis adhérant strictement aux normes internationales pour garantir une qualité de produit constante et stable.

Configuration de base et avantages techniques

1.Configuration du commutateur principal

L'interrupteur principal de cette série, l'unité principale en anneau avec disjoncteur, est un interrupteur de charge SF6 indépendant. fabriqué par USUNE, offrant des avantages tels qu'une longue durée de vie, des performances stables et de faibles coûts de maintenance. Il peut également être équipé de disjoncteurs à vide de pointe en fonction des besoins de l'utilisateur, améliorant encore le le pouvoir de coupure et le niveau de protection de l'équipement, s'adaptant à différents scénarios de distribution d'énergie.

2. Modes de fonctionnement et niveau d'automatisation

L'interrupteur principal prend en charge les modes de fonctionnement manuel et électrique pour s'adapter aux différentes opérations sur site exigences. Il peut être équipé d'appareils FTU et RTU, répondant parfaitement aux exigences des « quatre télécommandes » (télécommande Contrôle, signalisation à distance, mesure à distance et réglage à distance) de l'automatisation de la distribution d'énergie, réalisant Surveillance et gestion intelligentes du système de distribution d'énergie, et jeter les bases du intelligent mise à niveau du réseau électrique.

3. Technologie avancée

Applications Intégrant une technologie de détection avancée et les derniers relais de protection, il peut surveiller avec précision état de fonctionnement de l'équipement en temps réel, réagir rapidement aux conditions anormales et assurer la sécurité de l'alimentation électrique systèmes et équipements de distribution. L'adoption d'un schéma d'assemblage léger et flexible réduit le transport et difficultés d'installation, tout en facilitant la maintenance et l'expansion ultérieures, répondant à la puissance en constante évolution besoins de distribution du marché.

Application

L'unité principale en anneau avec disjoncteur convient aux systèmes électriques 50/60 Hz, 12-36 kV et est largement utilisée dans industriel et les réseaux en anneau de câbles électriques civils et les bornes d'alimentation électrique. En tant qu'équipement de distribution d'énergie professionnel fournisseur, USUNE a optimisé la conception du produit, le rendant particulièrement adapté aux scénarios suivants :

- Distribution d'énergie résidentielle urbaine, petites sous-stations, postes de commutation et sous-stations préfabriquées ;
- Entreprises industrielles et minières, centres commerciaux, aéroports, métros et autres lieux publics ;
- Les nouveaux domaines énergétiques tels que la production d'énergie éolienne ;
- Les installations publiques clés telles que les hôpitaux, les stades, les chemins de fer et les tunnels.

En Chine, l'unité principale en anneau avec disjoncteur a été largement utilisée dans divers réseaux électriques urbains et ruraux. rénovation projets, recevant des éloges constants de la part des utilisateurs pour ses performances stables et sa qualité fiable.

État de fonctionnement

- Altitude ≤1000mm
- Température ambiante : 45℃~-35℃, différence de température maximale ≤25℃
- L'humidité relative journalière moyenne ne dépasse pas 95%
- L'humidité relative mensuelle moyenne ne dépasse pas 90%
- Capacité sismique : l'intensité sismique ne dépasse pas 8 degrés
- Pas de vibrations ni de chocs violents, d'incendie, de corrosion chimique, de risque d'explosion

Paramètres techniques

Paramètre de configuration du boîtier

LBS entrants

Trafo protéger

Mesure

Cbog avec .mètre

Cb sortant

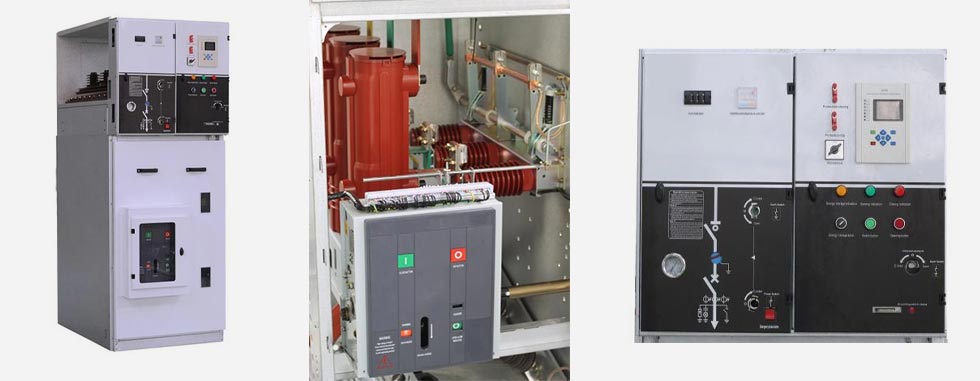

Structure et configuration de l'appareillage de commutation

Mécanisme de commande

(1) Commande à ressort unique double fonction : type K

La fonction de commutation est actionnée indépendamment avec un levier ou un moteur.
La fonction d'interrupteur au sol s'ouvre et se ferme indépendamment à l'aide d'un levier de commande, et l'énergie de fonctionnement est assuré par un ressort de compression, qui se libère pour fermer ou déconnecter le contact.

(2) Mécanisme de commande à double ressort et double fonction : Type A

La fonction de commutation est actionnée indépendamment par un levier ou un moteur, et l'énergie de fonctionnement est fournie par un ressort de compression, qui se relâche pour fermer le contact. Commande indépendante d'ouverture et de fermeture avec bouton (0) ou déclencheur ou dispositif de déclenchement shunt.
La fonction interrupteur au sol fonctionne indépendamment avec un levier de commande et l'énergie de fonctionnement est fournie par un ressort de compression, qui se relâche pour fermer ou déconnecter le contact.

① Salle des jeux de barres
② Interrupteur principal
③ Salle des câbles
④ Mécanisme de commande, mécanisme de verrouillage et salle de contrôle basse pression

L'ensemble de l'armoire de commutation peut être divisé en deux unités supérieure et inférieure, l'unité supérieure de l'armoire comprend le salle de bus, interrupteur de charge, salle de mécanisme de fonctionnement et salle basse tension, et l'unité inférieure est séparée du câble chambre. L'ensemble de l'unité supérieure peut être remplacé.

◇ Salle des jeux de barres

Le local jeu de barres est disposé en partie haute de l’armoire. Dans la salle des jeux de barres, les jeux de barres principaux sont connectés ensemble et parcourent toute la rangée d'appareillages.

◇ Interrupteur-sectionneur

La salle de commande est équipée d'un interrupteur de charge en hexafluorure de soufre de type SFG. La coque de l'interrupteur de charge est réalisée de résine époxy coulée, remplie de gaz hexafluorure de soufre (SF6) comme moyen isolant, et la coque est fournie avec un trou d'observation. La salle de commutation peut être équipée avec densimètre de gaz SF6 ou densité de gaz avec contact d'alarme selon les exigences du client.

◇ Salle des câbles

L'armoire de commande de charge dispose d'un espace de câbles spacieux, principalement utilisé pour la connexion des câbles, de sorte que les câbles unipolaires ou les câbles à trois conducteurs peuvent être connectés à l'aide de la tête de câble non blindée la plus simple, et un espace suffisant peut également accueillir parafoudre, transformateur de courant, interrupteur de masse inférieur et autres composants. Selon la conception standard, le la porte de l'armoire est dotée d'une fenêtre d'observation et d'un dispositif de verrouillage de sécurité. Plaque inférieure de la salle de câbles avec couvercle d'étanchéité et serre-câble de taille appropriée avec support. La plaque inférieure de la salle de câbles et le cadre de porte peuvent être retirés pour faciliter pose de câbles.

◇ Mécanisme de commande, mécanisme de verrouillage et salle de contrôle basse pression

La salle des mécanismes verrouillée fait également office de panneau de commande. La salle basse tension est équipée d'un système à ressort mécanisme avec indicateur de position et dispositif de verrouillage mécanique, et peut également être équipé d'un auxiliaire contacts, bobines de déclenchement, mécanismes de déclenchement d'urgence, affichages capacitifs en direct, serrures à clé et dispositifs de commande électriques. À parallèlement, l'espace de la chambre basse pression peut également être équipé de boucles de contrôle, de compteurs et de relais de protection, et l'armoire de 750 mm de large dispose de deux chambres basse pression identiques pour plus d'accessoires.

L'armoire de réseau en anneau équipée de disjoncteurs est principalement utilisée comme alimentation principale dans le réseau en anneau système d'alimentation électrique, l'armoire de ligne entrante de l'alimentation de secours et l'armoire de la section centrale du double système d’alimentation électrique.

◎ L'armoire annulaire du module XGN15 V comprend :

(1) Disjoncteur à vide
(2) Disjoncteur à l'hexafluorure de soufre
(3) Mécanisme et verrouillage
(4) Interrupteur de mise à la terre

◎ Méthode d'installation

Fixe à l'avant, fixe à montage latéral/latéral

◎ Structure principale

(1) De haut en bas, la salle des instruments, la salle des bus, la salle des commutateurs de charge (isolation), la salle des disjoncteurs, les câbles chambre.
(2) CT, PT, parafoudre, interrupteur de mise à la terre et dispositif de protection de relais peuvent être configurés en fonction de l'utilisateur besoins.
(3) Le disjoncteur et l'interrupteur de charge (isolation) peuvent être verrouillés.

Description de l'opération

1. Fonctionnement de la poignée : Debout devant l'appareillage, maintenez le haut de la poignée et poussez vers l'avant, l'autre main tenant l’extrémité de la poignée pour la faire pivoter.
2. Assurez-vous que la porte de l'armoire a été correctement fermée avant l'alimentation électrique ou avant la mise à la terre.
3. Le manomètre de commutation doit être vérifié avant la mise sous tension et la mise hors tension.

Allumer

1. Confirmez que la porte de l'armoire est fermée. Insérez la poignée dans le trou de commande supérieur et tournez dans le sens inverse des aiguilles d'une montre. 180° jusqu'à entendre la voix du frein de séparation. L'indicateur central du panneau est en position ; la porte inférieure est fermé et l'interrupteur de mise à la terre est éteint.

2. Insérez la poignée de commande dans le trou de commande inférieur et tournez-la dans le sens des aiguilles d'une montre à 180 ° jusqu'à entendre la fermeture. voix ; l'indicateur central du panneau est en position D ; l'interrupteur sera allumé, puis le fonctionnement de l'alimentation est terminé.

Éteindre

1. Éteignez : insérez la poignée de commande dans le trou de commande inférieur et tournez dans le sens inverse des aiguilles d'une montre à 180 ° jusqu'à entendre le Séparation de la voix de frein (bouton d'utilisation directe s'il y a un bouton) ; le centre du panneau est en position, puis le changer sera éteint.

2. Vérifiez si l'affichage en direct est éteint pour vous assurer que la salle des câbles est électriquement neutre ; insérez le poignée dans le trou de fonctionnement supérieur et tournez dans le sens des aiguilles d'une montre à 180 ° jusqu'à entendre la voix de fermeture ; l'indicateur central du le panneau est en position et la porte inférieure est déverrouillée ; l'interrupteur de mise à la terre est fermé, puis l'alimentation est coupée opération est terminé.

Transport et stockage

Lorsque l'armoire électrique est fixée sur la plaque inférieure, elle peut être pelletée par un chariot élévateur. Lorsqu'il n'est pas fixé sur le en bas plaque, l'armoire de commande doit être levée ou transportée dans son ensemble, mais elle doit être transportée verticalement à tout moment. temps et ne doit pas être renversé pour éviter d'endommager les composants de l'armoire. Appareillage (même avec extérieur emballage) ne doit pas être stocké dehors pendant une longue période.

Entretien

◇ L'armoire annulaire ne nécessite aucun entretien pendant trois ans dans des circonstances normales.

◇ Les mécanismes de commande à ressort simple et double ressort de l'interrupteur de charge ne nécessitent aucun entretien et ne nécessitent aucune lubrification.

◇ Le dispositif de protection du relais doit être vérifié conformément aux exigences du fabricant avant d'être mis en service. opération.

◇ Le cycle de maintenance de l'armoire réseau en anneau est généralement d'une fois par an, et des mesures de maintenance spécifiques s'effectuera de la manière suivante :

(1) Serrez toutes les connexions électriques (bus principal, interrupteurs, câbles, instruments de mesure) conformément aux exigences des instructions d’installation.
(2) Aspirer tous les composants (interrupteur principal, interrupteur auxiliaire, mécanisme de déclenchement, moteur, etc.) et conduire l'apparence inspection.
(3) Effectuer une seule opération de fermeture/ouverture sur tous les interrupteurs, y compris l'interrupteur de masse.
(4) Allumez l'alimentation de commande auxiliaire (ne donnez pas le signal de la télécommande) pour une séquence électrique opération.

Commander des marchandises

Les documents et pièces jointes suivants seront remis avec l'armoire lorsque l'armoire électrique quittera le usine :

◇ Certificat qualifié de produit
◇ Instructions d'utilisation du produit
◇ Données de conception technique du produit
◇ Accessoires pour armoires électriques :
◇ Chaque combinaison de montage est équipée d'une poignée de commande de commutateur de charge.

Les utilisateurs doivent fournir les informations suivantes lors de la commande de produits :

◇ Schéma de câblage du circuit principal et exigences techniques particulières
◇ Plan d'installation de l'appareillage.
◇ Spécifications du modèle des composants de l'armoire de commande et boucle auxiliaire, diagramme schématique de la boucle de contrôle (si nécessaire)
◇ Autres demandes particulières d'informations écrites.

Référence du projet

Projet de lancement de fusée Cas-space

Rapport d'essai

FAQ

1. Êtes-vous une usine ou une société commerciale ?

Usine, nous pouvons garantir que notre prix est raisonnable et compétitif.

2. Quand puis-je avoir le prix ?

Habituellement, nous citons dans les 24 heures après réception de votre demande.

3. Pouvons-nous imprimer notre logo et le nom de notre entreprise sur les produits ?

Oui, bien sûr, nous acceptons les OEM.

4. Quel est le délai de livraison ?

Le délai de livraison dépend des quantités commandées, normalement dans les 15 à 20 jours après réception du paiement.

5. Comment se déroule votre processus de contrôle qualité ?

Tous les produits seront inspectés à partir des accessoires et seront effectués avec des tests de routine avant de partir. notre usine.

6. Comment résoudre les problèmes de qualité après-vente ?

Prenez des photos ou des vidéos des problèmes de qualité et envoyez-les-nous pour vérification et confirmation, et nous ferons un Solution satisfaisante pour vous dans un délai de 1 à 3 jours.

7. Quelle est la durée de la garantie ?

12 mois à compter de la date d'expédition.

8. Pourquoi nous choisir

● Nous sommes spécialisés dans le domaine depuis plus de 14 ans et disposons d'une équipe R&D bien expérimentée prenant en charge la conception et des travaux de développement pour chaque projet en fonction des demandes particulières du client.
● Nous avons une procédure de contrôle qualité extrêmement stricte, des composants aux produits finis.
● Période de production stable dans les 15 à 20 jours.
● Nous disposons d'un ensemble complet de rapports de test pour les produits.
● Solution en une étape fournie.
