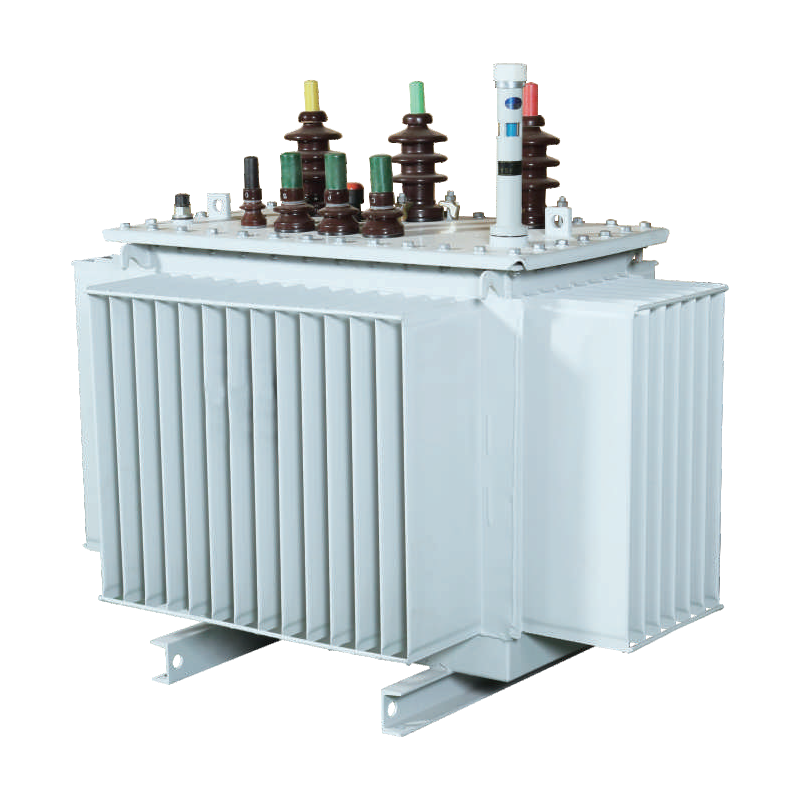

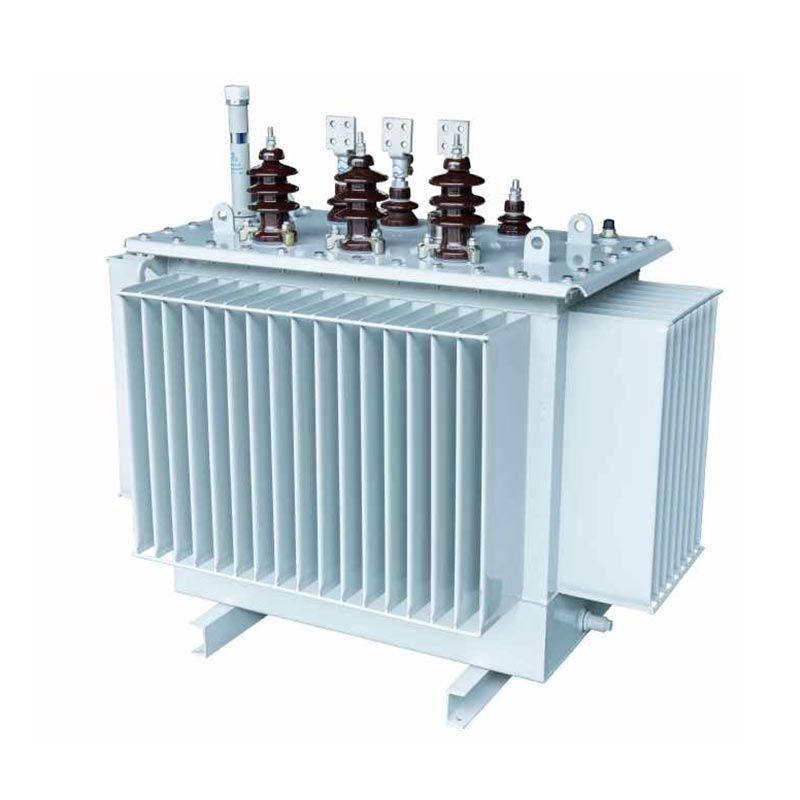

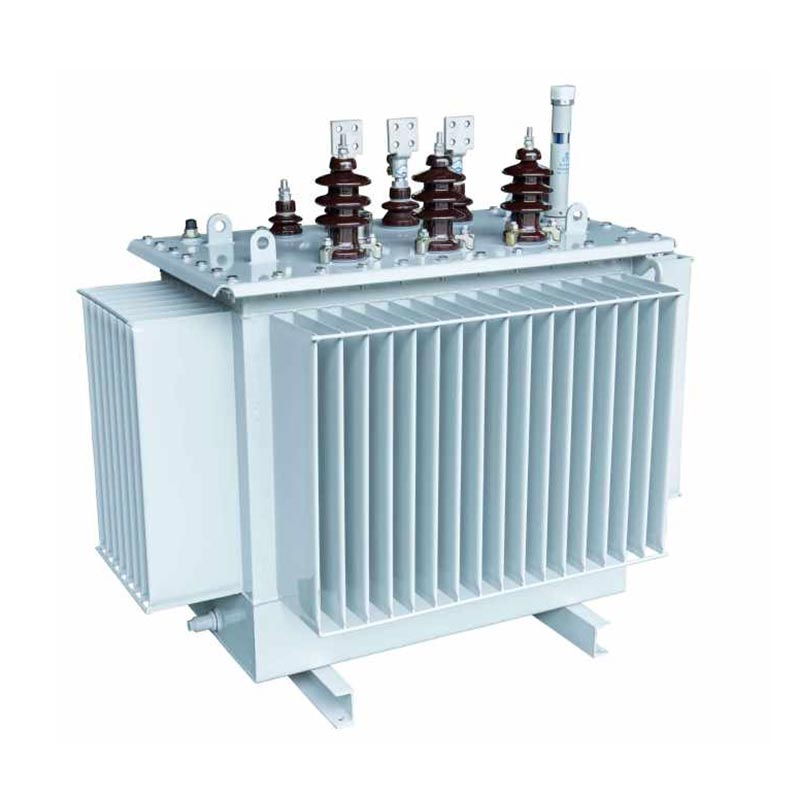

Transformateur de distribution triphasé Onan

Le transformateur de distribution Onan triphasé USUNE (ONAN) est développé et fabriqué indépendamment par USUNE, un fabricant professionnel intégrant la R&D, la production et les ventes. Il est spécialement conçu pour la puissance besoins de distribution des zones urbaines et rurales modernes et des entreprises industrielles et minières, résolvant des problèmes tels que faible rendement, consommation d'énergie élevée et mauvaise stabilité des transformateurs traditionnels. Le produit est fabriqué dans l'usine standardisée d'USUNE, en s'appuyant sur un système de contrôle de qualité strict pour garantir que chaque pièce d'équipement répond aux normes industrielles internationales et peut fonctionner de manière stable dans diverses conditions de fonctionnement difficiles.

Le transformateur de distribution triphasé Onan utilise un noyau enroulé en trois dimensions avec un triangle équilatéral disposition, éliminant les entrefers dans le circuit magnétique, ce qui entraîne des enroulements plus serrés et les plus courts possibles longueur du circuit magnétique triphasé. La section transversale de la colonne centrale est presque circulaire, optimisant ainsi la structure de circuit magnétique, réduisant la consommation d'énergie et le bruit de fonctionnement, réalisant un équilibre triphasé, et réduisant les composants de troisième harmonique, jetant les bases d'une alimentation électrique efficace et stable.

Ce produit convient aux mises à niveau du réseau électrique urbain et rural et aux scénarios d'entreprises industrielles et minières, et peut être parfaitement adapté aux sous-stations modulaires et préfabriquées, fournissant un support d'alimentation électrique fiable. En tant que fournisseur professionnel d'équipements électriques, USUNE possède une vaste expérience en R&D et en fabrication et peut fournir solutions personnalisées selon les besoins du client.

Caractéristiques principales du produit

1. Noyau

Le transformateur de distribution triphasé Onan utilise des tôles d'acier au silicium à grains orientés de haute qualité avec une excellente perméabilité magnétique et faibles pertes ; il utilise une machine de coupe transversale allemande GEORG avec une coupe de couture à 45° pour garantir précision du noyau et réduction des fuites magnétiques ; les tôles d'acier au silicium sont pliées en circulaire à plusieurs étages sections transversales, optimisant le circuit magnétique, réduisant le bruit et la consommation d'énergie et améliorant l'énergie efficacité.

2. Bobines

La bobine haute tension est cylindrique, tandis que la bobine basse tension est cylindrique ou de type feuille, améliorant efficacement résistance aux courts-circuits et à la foudre. La conception de la bobine est rationnelle, avec un circuit magnétique uniforme distribution, réduisant la surchauffe localisée, prolongeant la durée de vie et assurant un fonctionnement stable.

3. Réservoir d'huile

Fabriqué en tôle d'acier laminée à froid de haute qualité, fabriquée à l'aide du réservoir d'huile ondulé allemand GEORG ligne de production, garantissant la résistance structurelle et l’étanchéité. La surface est recouverte d'un revêtement anticorrosion, adapté aux environnements difficiles tels que les usines pétrochimiques, répondant aux exigences de protection de l'environnement. Le la structure ondulée combine la dissipation thermique et l'adaptabilité à la dilatation et à la contraction thermiques de l'huile, tandis que le la conception scellée ralentit le vieillissement de l’huile et prolonge la durée de vie du transformateur.

4. Structure d'isolation

Le transformateur de distribution triphasé Onan adopte une structure d'isolation de classe A avec une excellente isolation performances, capables de résister aux impacts à haute tension. Les bobines haute et basse tension sont disposées concentriquement, et l'espacement des bobines utilise un manchon en carton avec un petit espace d'huile pour améliorer les performances d'isolation, éviter les courts-circuits et assurer un fonctionnement sûr et stable.

Modèle de produit

Le transformateur de distribution Onan triphasé USUNE (ONAN) couvre trois niveaux de tension : 10KV, 20KV et 36KV, répondant divers besoins de distribution d'énergie. Il peut être personnalisé en fonction de la charge réelle du client, des spécifications de base, et scénario d'installation, offrant des solutions flexibles.

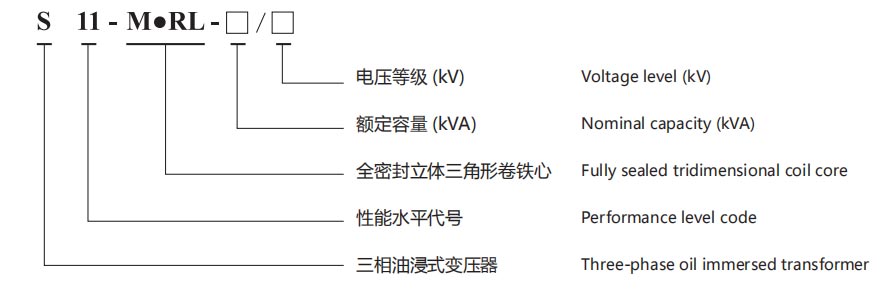

Type de produit

Avantages économiques et économies d’énergie

1. Coût de l'électricité (RMB/an) = [Perte à vide (kW) + Perte de charge (kW) × (Taux de charge moyen)²] × 365 (jours) × 24 (Heures) × Prix de l'électricité
2. Émissions de CO2 = [Perte à vide (kW) + Perte de charge (kW) × (Taux de charge moyen)²] × 365 (jours) × 24 (heures) × émission Facteur (kg-CO₂/kWh)

Les pertes à vide et en charge du produit sont nettement inférieures à celles des transformateurs traditionnels, réduisant considérablement les coûts d'électricité des utilisateurs et les émissions de CO2. En tant que fabricant ancré en Chine, USUNE adhère au concept de vert développement, optimise en permanence la conception des produits et favorise le développement durable de l'industrie électrique.

Scénarios d'application

1. Mise à niveau du réseau électrique urbain et rural : améliore la stabilité et l'efficacité du réseau électrique, résolvant ainsi les problèmes de alimentation électrique insuffisante et consommation d'énergie élevée.

2. Entreprises industrielles et minières : répond à la demande d'une alimentation électrique stable et de haute puissance, résiste aux conditions difficiles environnements, et assure le fonctionnement des équipements de production.

3. Sous-stations modulaires et préfabriquées : structure compacte, installation et maintenance pratiques, réduisant le terrain superficie et coûts de construction.

Paramètres techniques

Transformateur de distribution immergé dans l'huile triphasé série S11 10kV

Remarque : Pour les transformateurs d'une capacité nominale de 500 kVA et moins, la perte de charge au-dessus de la rampe dans le tableau est applicable à le Dyn11 groupe de connexion, et la perte de charge en dessous de la rampe est applicable au groupe de connexion Yyn0.

Transformateur de distribution immergé triphasé série S13 10kV

Transformateur de distribution immergé dans l'huile triphasé série S14 10kV

Référence du projet

Projet de lancement de fusée Cas-space

Rapport d'essai

FAQ

1. Êtes-vous une usine ou une société commerciale ?

Usine, nous pouvons garantir que notre prix est raisonnable et compétitif.

2. Quand puis-je avoir le prix ?

Habituellement, nous citons dans les 24 heures après réception de votre demande.

3. Pouvons-nous imprimer notre logo et le nom de notre entreprise sur les produits ?

Oui, bien sûr, nous acceptons les OEM.

4. Quel est le délai de livraison ?

Le délai de livraison dépend des quantités commandées, normalement dans les 15 à 20 jours après réception du paiement.

5. Comment se déroule votre processus de contrôle qualité ?

Tous les produits seront inspectés à partir des accessoires et seront effectués avec des tests de routine avant de partir. notre usine.

6. Comment résoudre les problèmes de qualité après-vente ?

Prenez des photos ou des vidéos des problèmes de qualité et envoyez-les-nous pour vérification et confirmation, et nous ferons un Solution satisfaisante pour vous dans un délai de 1 à 3 jours.

7. Quelle est la durée de la garantie ?

12 mois à compter de la date d'expédition.

8. Pourquoi nous choisir

● Nous sommes spécialisés dans le domaine depuis plus de 14 ans et disposons d'une équipe R&D bien expérimentée prenant en charge la conception et des travaux de développement pour chaque projet en fonction des demandes particulières du client.
● Nous avons une procédure de contrôle qualité extrêmement stricte, des composants aux produits finis.
● Période de production stable dans les 15 à 20 jours.
● Nous disposons d'un ensemble complet de rapports de test pour les produits.
● Solution en une étape fournie.
