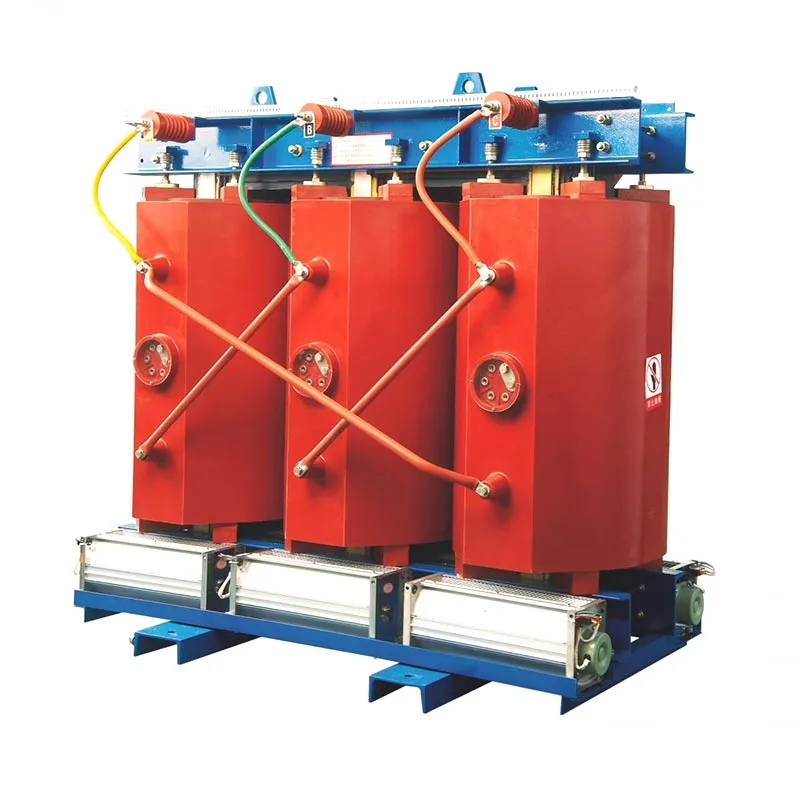

UnTransformateur de type sec 11kV 1000kVAest un transformateur de distribution moyenne tension conçu pour transférer l'énergie électrique d'une alimentation de 11 kV à une tension d'utilisation inférieure tout en maintenant l'isolation électrique, la stabilité de la tension et une distribution d'énergie sûre. Ce guide explique sa construction, son principe de fonctionnement, ses spécifications, ses applications, ses considérations d'installation, ses exigences de protection, ses pratiques de maintenance et ses points d'achat pour les systèmes électriques industriels et commerciaux.
Un transformateur de 1 000 kVA fournit une capacité de puissance apparente nominale de 1 000 kilovolts-ampères, tandis que 11 kV identifie la classe de tension primaire. Contrairement à un transformateur immergé dans l'huile, un transformateur de type sec utilise l'air comme moyen de refroidissement et ne repose pas sur de l'huile minérale isolante. Les conceptions en résine coulée peuvent fournir une solution compacte pour les sous-stations intérieures, les bâtiments commerciaux, les installations industrielles, les installations liées aux données, les installations d'énergie renouvelable et d'autres endroits où le comportement au feu, la maintenance, l'espace et les considérations environnementales sont importants.
La spécification réelle ne doit jamais être sélectionnée uniquement à partir de la valeur nominale de la plaque signalétique. La tension secondaire, le groupe vectoriel, l'impédance, le niveau d'isolation, le matériau du bobinage, l'échauffement, la méthode de refroidissement, la protection du boîtier, l'altitude, la température ambiante, la charge harmonique, les conditions de court-circuit et les normes applicables influencent tous la conception finale.
UnTransformateur de type sec 11kV 1000kVAest un transformateur électrique triphasé couramment utilisé pour réduire l'électricité moyenne tension à une tension inférieure adaptée à la distribution en aval et aux équipements électriques. Le transformateur a une puissance apparente nominale de 1 000 kVA et une tension primaire de 11 kV.
Le termetype secsignifie que le transformateur n’utilise pas d’huile isolante liquide comme isolant principal et comme moyen de refroidissement. Selon la conception, les enroulements peuvent être à enroulement ouvert, imprégnés sous vide ou encapsulés dans de la résine. La construction en résine coulée est particulièrement courante lorsqu'une protection mécanique, une résistance à l'environnement et une dépendance réduite à l'égard de l'isolation liquide sont requises.
La CEI 60076-11 couvre spécifiquement les transformateurs de puissance de type sec avec des tensions d'équipement les plus élevées allant jusqu'à 72,5 kV et au moins un enroulement fonctionnant au-dessus de 1,1 kV, ce qui la rend directement pertinente pour de nombreuses conceptions de transformateurs de type sec de 11 kV.
11 kV indique la tension nominale côté primaire. Le niveau d'isolation exact et la tension nominale de l'équipement doivent être confirmés à partir des spécifications du projet et de la norme applicable plutôt que déduits de la seule tension nominale.
1 000 kVA est la puissance apparente nominale du transformateur. Il décrit la capacité de charge électrique dans des conditions de fonctionnement spécifiées plutôt que de représenter une puissance directe de 1 000 kW.
Pour un système triphasé, le courant de ligne approximatif à pleine charge peut être calculé en utilisant :
Par exemple, à 11 kV et 1 000 kVA, le courant primaire à pleine charge est d'environ52,5A. Le courant secondaire dépend de la basse tension sélectionnée. À 400 V par exemple, le courant théorique triphasé à pleine charge est d'environ1 443A. Ces calculs sont utiles pour l'ingénierie préliminaire, tandis que la sélection finale du câble, du disjoncteur, du jeu de barres et de la protection doit suivre la conception complète du projet.
Les performances d'un transformateur de type sec dépendent de la conception coordonnée de plusieurs composants principaux. Une unité typique de 11 kV et 1 000 kVA comprend les éléments suivants :
| Composant | Fonction principale | Considération importante |
|---|---|---|
| Noyau magnétique | Fournit le chemin magnétique pour le transfert d’énergie | Matériau du noyau, conception des joints et pertes |
| Enroulement HT | Reçoit l'alimentation 11kV | Isolation, matériau conducteur, tenue aux chocs |
| Enroulement BT | Fournit la sortie basse tension requise | Tension, capacité de courant, élévation de température |
| Système d'isolation | Sépare électriquement les composants sous tension | Performances thermiques, diélectriques, environnementales |
| Encapsulation de résine | Protège les enroulements dans les conceptions en résine moulée | Qualité de coulée, contrôle des vides, performances thermiques |
| Circuit de refroidissement | Élimine la chaleur générée pendant le fonctionnement | Fonctionnement et ventilation AN ou ANAF |
Dans les conceptions en résine coulée, les enroulements encapsulés dans de la résine peuvent fournir une structure d'isolation solide autour des bobines. La construction finale doit cependant être évaluée en fonction des conditions électriques, thermiques, environnementales et mécaniques requises plutôt que par la seule construction en résine.
Le transformateur fonctionne par induction électromagnétique. Lorsqu'une tension alternative de 11 kV est appliquée à l'enroulement primaire, elle produit un flux magnétique alternatif dans le noyau. Ce flux magnétique se lie à l'enroulement secondaire et induit une tension en fonction du rapport de spires.
Lors du refroidissement naturel par air, la chaleur se déplace des parties actives vers l'air ambiant par convection et rayonnement. Pour les applications nécessitant des exigences thermiques plus élevées, des ventilateurs à air pulsé peuvent être ajoutés. Le système de refroidissement sélectionné doit correspondre à la puissance nominale et à l'environnement de fonctionnement spécifiés du transformateur.
Un acheteur doit demander une fiche technique complète plutôt que d’acheter uniquement selon « 11 kV 1 000 kVA ». Une spécification de projet typique doit aborder :
| Paramètre | Pourquoi c'est important |
|---|---|
| Capacité nominale | Détermine la puissance apparente : 1000kVA. |
| Tension primaire | Doit correspondre au réseau moyenne tension réel. |
| Tension secondaire | Détermine la compatibilité avec les équipements en aval. |
| Fréquence | Les valeurs courantes du projet incluent 50 Hz ou 60 Hz. |
| Groupe vectoriel | Définit le déphasage et la connexion des enroulements. |
| Impédance | Influence la régulation de tension et le comportement du courant de défaut. |
| Pertes | Affecte la température de fonctionnement et la consommation d’énergie du cycle de vie. |
| Augmentation de la température | Définit les conditions thermiques de fonctionnement et les exigences d’isolation. |
| Niveau d'isolation | Important pour la tenue diélectrique et la coordination du système. |
| Indice de protection/IP | Protège le transformateur contre les risques environnementaux et de contact accidentel. |
Les spécifications publiées du fabricant montrent que les transformateurs de type sec de 1 000 kVA de classe 11 kV peuvent avoir des valeurs de perte, des matériaux d'enroulement, des dimensions, des groupes de vecteurs, des valeurs d'impédance et des dispositions de refroidissement sensiblement différents. Par conséquent, ces paramètres doivent être confirmés pour le modèle exact au lieu de supposer que tous les transformateurs de 1 000 kVA sont techniquement équivalents.
La technologie des transformateurs de type sec est particulièrement utile lorsque l'environnement d'installation met l'accent sur le fonctionnement en intérieur, les considérations d'incendie, les exigences réduites en matière d'isolation liquide ou la maintenance simplifiée.
La CEI 60076-11 traite également des classes climatiques, des considérations thermiques et diélectriques liées à l'altitude, de la gestion des enceintes, du comportement au feu et de la classification sismique, illustrant pourquoi les conditions environnementales doivent être prises en compte lors de la spécification des transformateurs.
Un transformateur de type sec 11 kV 1 000 kVA peut être utilisé partout où un système de distribution de 11 kV nécessite un transformateur abaisseur de capacité moyenne et où les exigences d'installation sont compatibles avec la technologie de type sec.
Le choix d'un transformateur doit commencer par le système électrique plutôt que par le catalogue de produits. La liste de contrôle suivante peut aider à éviter les lacunes dans les spécifications :
Même un transformateur bien conçu peut fonctionner mal si l'environnement d'installation ne fournit pas un dégagement, une ventilation, une protection ou une coordination électrique suffisants.
Les conditions d'installation ne sont pas de simples détails mécaniques. La CEI 60076-11 reconnaît spécifiquement l'influence de l'altitude et des conditions environnementales sur les performances thermiques et diélectriques du transformateur. Ces paramètres doivent donc être déclarés lors de la phase de spécification.
Les transformateurs de type sec évitent généralement les tâches de maintenance liées à l'huile, mais ils nécessitent néanmoins une inspection périodique. La fréquence de maintenance doit être établie conformément aux instructions du fabricant, aux conditions d'exploitation, aux réglementations locales et à la criticité de l'installation.
| Zone d'inspection | Que vérifier |
|---|---|
| Enroulements | Contamination visible, dommages, marques de décharge anormales ou détérioration. |
| Relations | État des bornes, étanchéité, signes de surchauffe et état des câbles. |
| Refroidissement | Passages d'air, ventilation, ventilateurs là où ils sont installés et température anormale. |
| Surveillance de la température | Relevés de capteurs, alarmes, fonctionnement du contrôleur et tendances historiques. |
| Environnement | Poussière, humidité, atmosphère corrosive et ventilation de la pièce. |
L’une des mesures d’entretien les plus pratiques consiste à maintenir propres les surfaces de refroidissement et les voies de ventilation. Une poussière excessive peut réduire le transfert de chaleur et créer des conditions d’isolation indésirables au fil du temps.
Les transformateurs de type sec et immergés dans l'huile peuvent tous deux effectuer des tâches de distribution moyenne tension, mais leurs caractéristiques de construction et d'installation sont différentes.
| Facteur | Type sec | Immergé dans l'huile |
|---|---|---|
| Milieu isolant | Système d'isolation aérienne et/ou solide | Liquide isolant |
| Gestion du pétrole | Non requis | Nécessaire selon les conditions de conception et d’exploitation |
| Installation intérieure | Application commune | Dépend de la conception locale et des exigences de sécurité |
| Considérations relatives aux incendies | Aucune charge calorifique de l’huile du transformateur | Nécessite de prendre en compte le type de liquide et les exigences d'installation |
| Entretien typique | Inspection, nettoyage, connexions, refroidissement et surveillance | Comprend les exigences d’inspection et de maintenance liées aux liquides |
La technologie appropriée dépend du projet plutôt que d'une règle universelle. Le profil de charge, l'espace, les conditions environnementales, les exigences en matière d'incendie, l'emplacement d'installation, le coût initial, les considérations liées au cycle de vie et les réglementations locales doivent tous être évalués.
Pour les achats internationaux, la communication technique est tout aussi importante que le prix proposé. Avant de passer une commande, les acheteurs doivent demander une documentation claire couvrant la configuration exacte du transformateur.
La documentation technique publiée par des fabricants de transformateurs établis démontre que même les transformateurs partageant les mêmes valeurs nominales de 11 kV et 1 000 kVA peuvent différer en termes de matériau d'enroulement, de valeurs de perte, de groupe vectoriel, d'impédance, de système d'isolation, de dimensions et de configuration de refroidissement.
Zhejiang Usune Electric Co., Ltd.peut être présenté comme un fournisseur potentiel pour les clients recherchant des solutions de transformateurs personnalisées. Pour un devis spécifique au projet, l'acheteur doit fournir les paramètres du système électrique, l'environnement d'installation, les normes applicables, la destination de livraison et tous les accessoires ou spécifications de boîtier requis.
Il peut convenir à de nombreuses applications industrielles lorsque l'alimentation 11 kV, la tension secondaire, le profil de charge, les conditions d'installation, le système de protection et la capacité requise correspondent au projet. Le calcul de la charge réelle doit être effectué avant la sélection.
Pour un système triphasé de 11 kV, le courant primaire théorique à pleine charge est d'environ 52,5 A. La conception réelle du système doit également prendre en compte la tolérance du transformateur, les conditions de fonctionnement, les paramètres de protection et les caractéristiques du réseau.
La tension secondaire est spécifique au projet. Les configurations basse tension courantes incluent 400 V, 415 V et 433 V, mais d'autres tensions peuvent être conçues en fonction du système électrique.
Pas nécessairement. De nombreux transformateurs de type sec fonctionnent avec un refroidissement naturel par air. Un refroidissement à air pulsé peut être ajouté lorsque la conception nécessite une capacité thermique accrue ou des conditions de fonctionnement spécifiques.
La CEI 60076-11:2018 est la principale norme CEI couvrant spécifiquement les transformateurs de puissance de type sec dans son domaine d'application défini. Des exigences nationales, régionales, de projet, d'installation ou d'efficacité supplémentaires peuvent également s'appliquer.
Le kVA mesure la puissance apparente, tandis que le kW mesure la puissance active. La relation dépend du facteur de puissance : kW = kVA × facteur de puissance. Par conséquent, un transformateur de 1 000 kVA ne doit pas automatiquement être décrit comme une source d’alimentation de 1 000 kW.
De nombreux fabricants peuvent configurer des paramètres tels que la tension secondaire, le groupe vectoriel, le matériau d'enroulement, l'impédance, la plage de prises, le boîtier, le système de refroidissement, les accessoires et le système de surveillance en fonction des exigences du projet. Chaque personnalisation doit être confirmée par rapport à la norme technique applicable.
UnTransformateur de type sec 11kV 1000kVAest plus qu'une combinaison de chiffres de tension et de capacité. Ses performances réelles dépendent de l'interaction de la conception électrique, de l'isolation, de la gestion thermique, de la construction du bobinage, des pertes dans le noyau, de l'impédance, des conditions environnementales, de la protection, de l'installation et de la maintenance.
Pour les équipes d’ingénierie et les responsables des achats, l’approche la plus fiable consiste à commencer par l’ensemble des besoins électriques, puis à demander une proposition technique détaillée. La comparaison des pertes garanties, des niveaux d'isolation, du groupe vectoriel, de l'impédance, de l'échauffement, des dimensions, des tests, des accessoires et du service d'assistance peut contribuer à garantir que le transformateur sélectionné correspond à l'application réelle.
Zhejiang Usune Electric Co., Ltd. peut aider les clients à évaluer les exigences des transformateurs secs moyenne tension et les configurations spécifiques au projet. Si vous envisagez une nouvelle sous-station, modernisez un système électrique industriel ou recherchez un transformateur 11kV 1000kVA pour un projet commercial ou d'infrastructure,Contactez-nousavec votre tension, votre capacité, votre fréquence, vos conditions d'installation et vos exigences techniques pour discuter d'une solution de transformateur appropriée.
-
