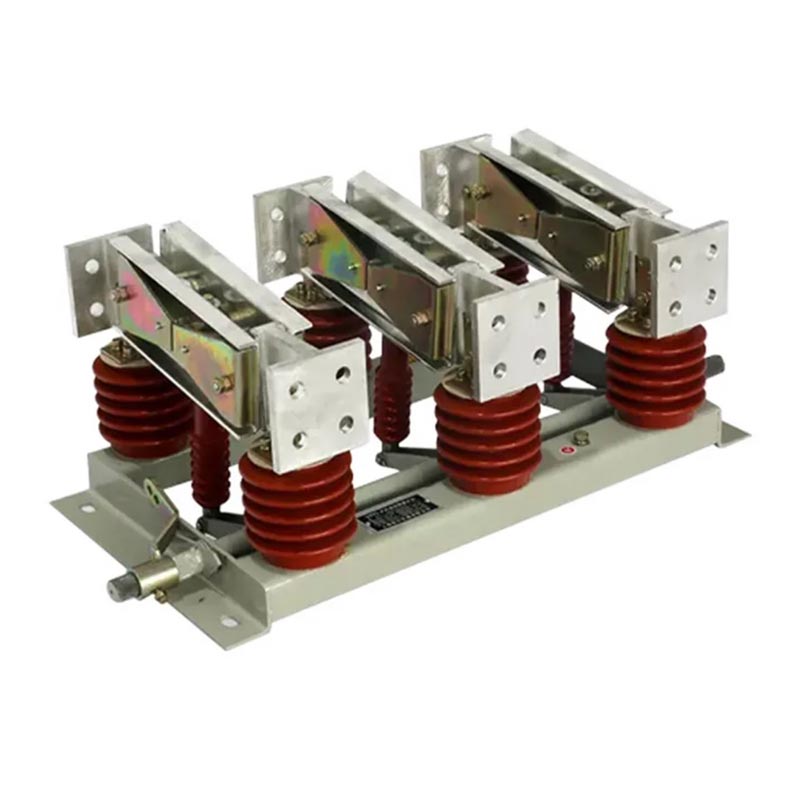

Le commutateur d'isolement de type intérieur de la série GN est un dispositif de commutation sans charge spécialement conçu pour les applications intérieures. systèmes à haute tension. Il réalise une déconnexion physique de l'alimentation en fournissant un espace d'isolation visible, ce qui en fait un dispositif essentiel pour la maintenance en toute sécurité des équipements et systèmes électriques.
1. Conception modulaire : composée de trois unités unipolaires indépendantes, qui peuvent être combinées de manière flexible en une unité tripolaire. structure intégrée, adaptable à divers scénarios d'installation.
2. Système de conductivité à courant élevé : utilise des contacts en alliage de cuivre à haute résistance, offrant une excellente conductivité et stabilité thermique, capable de résister à un fonctionnement à long terme avec des courants allant jusqu'à 10 000 A.
3. Performance d'isolation fiable : équipé d'isolateurs anti-pollution de haute qualité, adaptés aux classes III et IV environnements de pollution.
4. Interrupteur de mise à la terre en option : Certains modèles intègrent un interrupteur de mise à la terre, permettant ainsi une mise à la terre sûre de l'isolation. circuit et améliorer la sécurité de fonctionnement.
| Code | Signification |
| G | Sectionneur |
| N | Type intérieur |
| □ | Numéro de série de conception |
| 20 | Tension nominale (20 kV) |
| D | Avec sectionneur de terre |
| W | Type anti-pollution |
| 8000 | Courant nominal (8 000 A) |
| 80 | Courant de tenue nominal de courte durée (80 kA) |
En tant que fournisseur professionnel d'équipements électriques haute tension, Usune adhère strictement aux réglementations nationales et industrielles. normes pour garantir la qualité et la sécurité des produits :
- GB 1985-2014 « Interrupteurs de sectionnement CA haute tension et interrupteurs de mise à la terre »
- GB/T 11022-2011 « Exigences techniques communes pour les normes d'appareillage de commutation et d'appareillage à haute tension »
- DL/T 486-2010 "Conditions techniques de commande des sectionneurs AC et interrupteurs de mise à la terre haute tension"
- DL/T 593-2006 "Exigences techniques pour les appareillages à haute tension"
- Tensions nominales : 12 kV, 20 kV, 35 kV
- Courant nominal : 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Courant de tenue nominal de courte durée : maximum 80 kA
- Par fonction : type sans mise à la terre, mise à la terre unique, à travers le mur
- Par méthode de fonctionnement : manuel, électrique (en option)
Le commutateur d'isolement de type intérieur convient aux environnements industriels difficiles et présente une grande adaptabilité :
1. Température ambiante : -50 ℃ ~ +50 ℃
2. Altitude : ≤2 000 m (l'altitude ≥ 2 500 m peut être personnalisée pour améliorer l'adaptabilité)
3. Pression du vent : ≤700 Pa (équivalent à la vitesse du vent ≤34 m/s)
4. Intensité sismique : ≤8
5. Épaisseur du givrage : ≤20 mm
6. Niveau de pollution : Classe III, IV
7. Environnement d'installation : aucun risque d'inflammabilité ou d'explosion, aucune corrosion chimique et aucune vibration grave
Cas : Une grande aciérie de l'est de la Chine devait équiper son système de sortie de générateur de 20 kV d'une isolation à courant élevé équipement. L'environnement de l'usine était rude (forte poussière, pollution de classe IV) et avait des besoins en courant élevés. (8000A), imposant des exigences strictes en matière de fiabilité des équipements. Finalement, l'usine a sélectionné l'Usune Sectionneur GN□-20DW/8000-80. Les principales raisons étaient sa conception résistante à la pollution et son adaptabilité à la classe IV. environnements pollués, courant nominal de 8 000 A correspondant à la charge de sortie du générateur et interrupteur de mise à la terre intégré assurer la sécurité de la maintenance. Depuis sa mise en service en 2023, l'équipement fonctionne de manière stable depuis plus de deux ans, fournissant une isolation fiable pendant la maintenance mensuelle, éliminant le risque de choc électrique. Le les isolateurs résistants à la pollution ne présentent aucune marque évidente de vieillissement ou de décharge, ce qui réduit considérablement la maintenance fréquence et coûts, prouvant que le sectionneur de la série Usune GN est un choix idéal pour les applications lourdes systèmes électriques industriels.
A1 : Un sectionneur est un dispositif de commutation à vide sans capacité d'extinction d'arc ; il sert uniquement à isoler le circuit après que le disjoncteur ait déconnecté la charge. Un interrupteur de charge peut déconnecter une certaine charge courant. Le sectionneur de la série GN fournit un espace d'isolation visible, garantissant une sécurité absolue pendant entretien.
R2 : Oui. Le modèle standard est adapté aux altitudes ≤2000m. Pour les altitudes ≥2500m, Usune peut améliorer l'isolation et performances mécaniques en fonction des besoins de l'utilisateur pour assurer un fonctionnement stable de l'équipement.
A3 : L'entretien régulier comprend : (1) La vérification des isolateurs pour déceler les fissures et les marques de décharge ; (2) Test de la pression de contact et température (≤70℃ au courant nominal) ; (3) Vérifier l'intégrité de l'interrupteur de mise à la terre et du dispositif de verrouillage ; (4) Lubrifier régulièrement le mécanisme de commande. Un bon entretien peut garantir une durée de vie de 20 à 30 ans.
Le commutateur d'isolement de type intérieur de la série Usune GN combine une technologie avancée, des performances fiables et une large gamme de adaptabilité, ce qui en fait le produit préféré des grandes centrales électriques, des aciéries et des systèmes électriques industriels. Comme un fabricant leader dans l'industrie électrique à haute tension en Chine, Zhejiang Usune Electric Co., Ltd., s'appuyant sur son équipe de R&D professionnelle, son système de contrôle de qualité strict et sa riche expérience de projet offrent aux utilisateurs des produits de haute qualité et des solutions personnalisées. Qu'il s'agisse de nouveaux projets ou de mises à niveau d'équipements, il peut fournir des services sûrs, protection d'isolation électrique stable et efficace.
