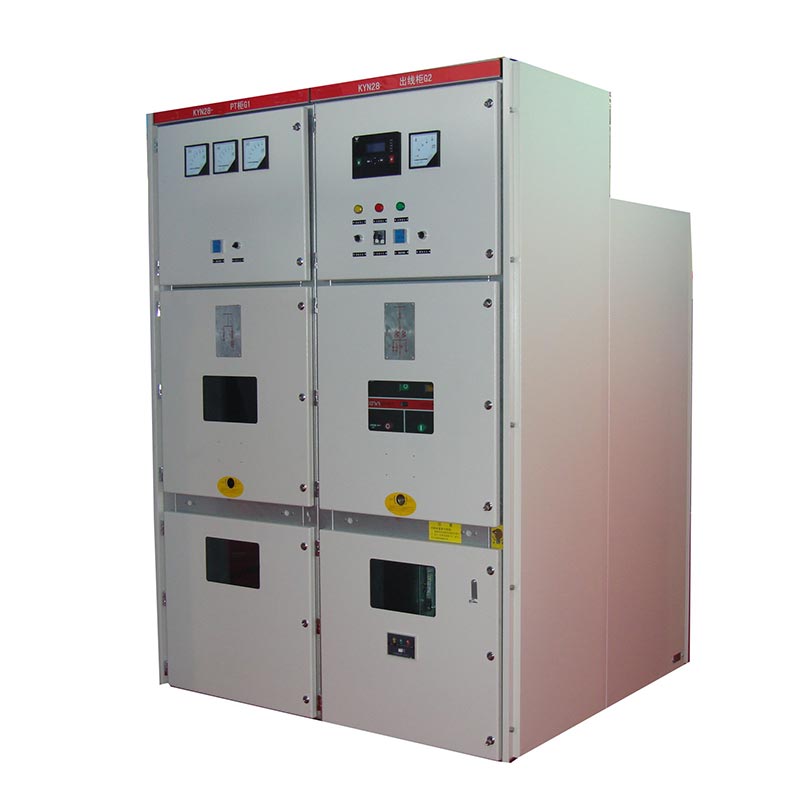

Appareillage de commutation Kyn28 20kv

L'appareillage de commutation Usune Kyn28 20 kV est un appareillage de commutation sous enveloppe métallique CA triphasé d'intérieur, principalement utilisé pour l'alimentation 24 kV. systèmes permettant la réception, la distribution, le contrôle, la protection et la surveillance de l’énergie électrique.

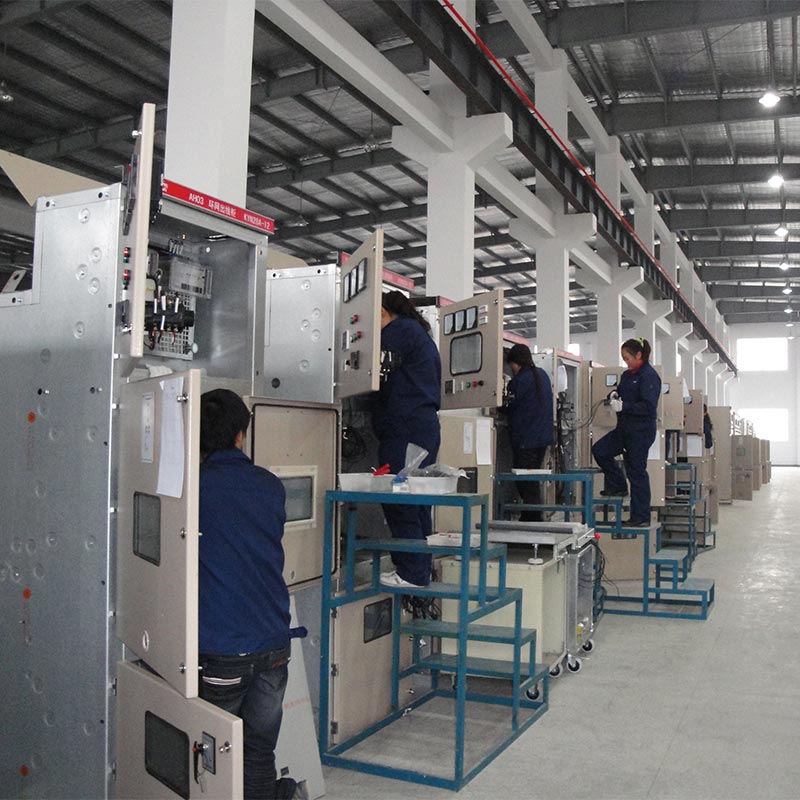

Le produit utilise une isolation par air + une isolation thermorétractable/revêtement époxy, avec un indice de protection IP4X (armoire). Sa structure compacte et son niveau d'isolation élevé le rendent adapté à divers scénarios de distribution d'énergie intérieure. En tant que solution de distribution d'énergie moyenne tension fabriquée par un fabricant chinois professionnel, ce produit, avec son des performances stables et une conception standardisée, sont devenus un choix de fournisseur de confiance de haute qualité pour les clients du monde entier. Toute la production de base est réalisée dans notre propre usine.

Appareillage basse tension

Appareillage moyenne tension

Principaux paramètres techniques

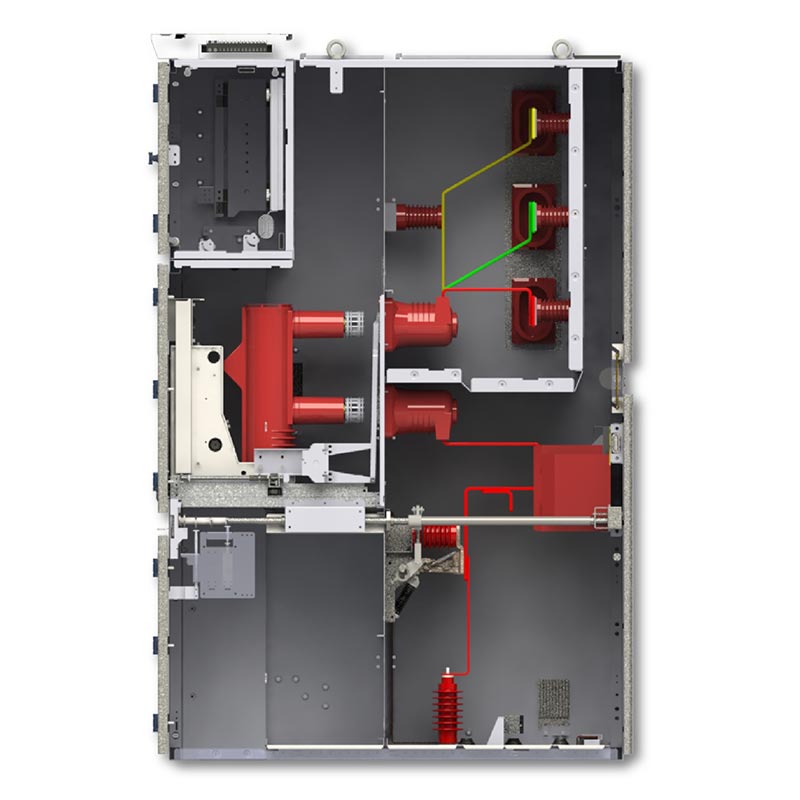

Structure du compartiment de l'armoire

1. Compartiment du disjoncteur : installe les chariots de disjoncteurs à vide de type VS1/ZN63/VD4.
2. Compartiment des barres omnibus : organise les barres omnibus principales, les barres omnibus de dérivation et les isolateurs.
3. Compartiment de câbles : équipé de TC, PT, interrupteurs de mise à la terre, bornes de câble, etc.
4. Compartiment des instruments de contrôle : installe les relais, les dispositifs de protection, les instruments et les circuits secondaires.
5. Canal de décompression : équipé d'un dispositif de décompression d'arc en haut pour améliorer la sécurité opérationnelle.

Caractéristiques principales du produit

1. Structure d'isolation entièrement métallique pour empêcher la propagation des défauts et les interférences mutuelles.
2. Verrouillage mécanique complet à cinq épreuves pour empêcher l'ouverture, la fermeture ou l'entrée accidentelle en mode sous tension. compartiments.
3. Chariot amovible monté au centre, permettant le fonctionnement et la maintenance par l'avant, facilitant les réparations.
4. L'appareillage Kyn28 20 kV a un niveau d'isolation élevé, une forte résistance aux défauts, une structure compacte et convient à divers schémas de distribution d'énergie.
5. Répond aux normes internationales et nationales, avec une qualité stable et fiable.

Cas d'application concret

Un projet de centrale de distribution d'électricité dans un parc industriel. Un parc industriel provincial clé comprend plusieurs bâtiments d'usine, immeubles de bureaux et installations électriques de soutien, exigeant une fiabilité et une fiabilité extrêmement élevées sécurité dans l'alimentation électrique. Le projet a sélectionné 16 unités Usune Kyn28 Switchgear 20kV, avec un courant nominal de 1250A et un courant de coupure en court-circuit de 31,5 kA.

Depuis plus de deux ans depuis sa mise en service, l'équipement a fonctionné de manière stable, éliminant rapidement les défauts de court-circuit sans aucun incident de sécurité. La structure de maintenance montée à l'avant réduit considérablement les difficultés de maintenance et les temps d'arrêt, ce qui lui a valu les éloges du service d'exploitation et de maintenance du parc.

Dimension externe du produit

Référence du projet

Projet de lancement de fusée Cas-space

Rapport d'essai

FAQ

Q1 : Quels niveaux de tension sont applicables à l’appareillage KYN28-24 ?

A1 : Ce produit a une tension nominale de 24 kV et est compatible avec les systèmes d'alimentation CA triphasés 50/60 Hz couvrant Niveaux 3,6 ~ 12 kV et 24 kV.

Q2 : Quel type de disjoncteur à vide doit être utilisé avec l'appareillage de commutation ?

A2 : La configuration standard comprend un chariot à disjoncteur à vide de type VS1 (ZN63) et est également compatible avec disjoncteurs conformes aux normes de l'industrie tels que le VD4, offrant une forte interchangeabilité.

Q3 : L'appareillage de commutation Kyn28 20 kV est-il adapté aux applications à forte charge telles que les entreprises industrielles et minières et centres de données ?

A3 : Oui. Le produit a un courant nominal maximum de 3150A et un courant de coupure en court-circuit de 31,5kA, démontrant une forte capacité de tenue et répondant aux besoins de distribution d'énergie des charges critiques dans l'industrie et les entreprises minières, les centres de données, les immeubles de grande hauteur et d'autres applications similaires.
