Qu'est-ce qu'une RMU d'unité principale à anneau isolé dans l'air et comment améliore-t-elle la distribution d'énergie ?

1. Qu'est-ce qu'une RMU d'unité principale à anneau isolé dans l'air ?

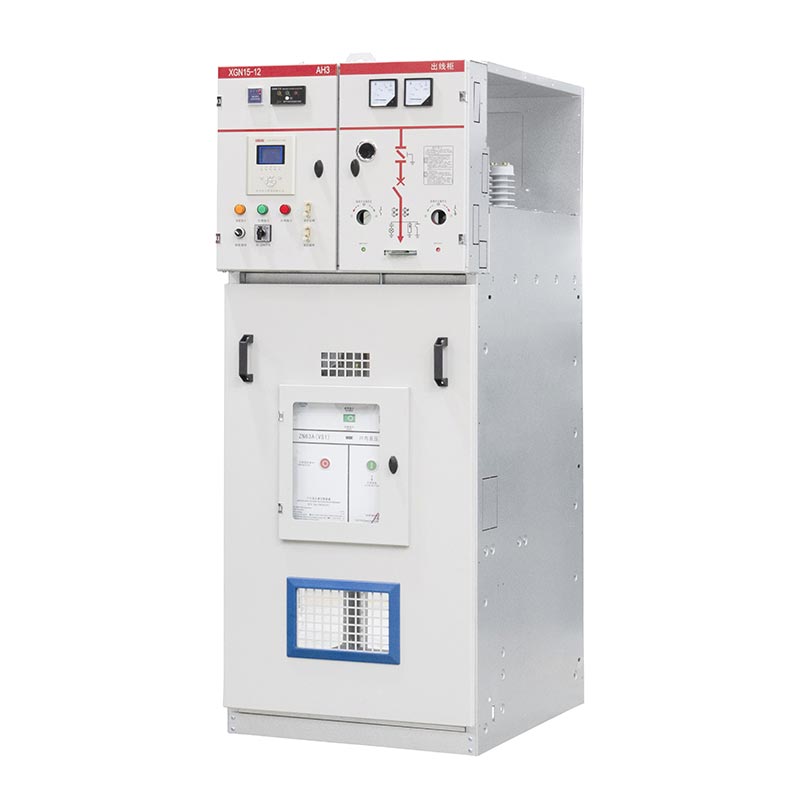

Ununité principale à anneau isolé à l'air RMUest un ensemble d'appareillage électrique moyenne tension conçu pour connecter, contrôler et isoler les circuits d'un réseau de distribution. Il utilise l'air atmosphérique comme moyen isolant autour des composants sous tension applicables plutôt que de compter sur le gaz SF₆ comme moyen isolant principal dans ces compartiments.

Le termeunité principale en anneaudécrit le rôle de l'équipement dans un arrangement de distribution en anneau. L'anneau relie généralement plusieurs points de distribution, permettant à l'électricité d'atteindre une sous-station depuis différentes directions lorsque la conception du réseau et la configuration d'exploitation le permettent. Une RMU combine plusieurs fonctions de commutation dans un boîtier compact, aidant les opérateurs de distribution à gérer les connexions des départs et des transformateurs.

Contrairement à un transformateur de distribution, qui modifie la tension électrique, une RMU gère la connexion et la déconnexion des circuits moyenne tension. Selon sa configuration, il peut assurer la commutation de charge, l'isolation, la mise à la terre et la protection des lignes via des fusibles ou des disjoncteurs.

Les RMU isolées dans l'air sont utilisées dans les applications où les ingénieurs ont besoin de fonctions de commutation clairement définies, d'un agencement d'isolation sans gaz et d'une configuration adaptée à l'environnement d'installation. Avant d'en spécifier un, l'équipe de projet doit confirmer la tension du système, le niveau de défaut, le schéma de fonctionnement, l'espace disponible et les exigences des services publics applicables.

2. Comment fonctionne une RMU isolée par air ?

Une RMU isolée dans l'air gère l'énergie électrique en contrôlant les connexions entre les alimentations annulaires entrantes et les circuits de distribution sortants. Dans une disposition typique à trois voies, deux unités fonctionnelles relient les sections de câble en anneau, tandis qu'une troisième alimente ou protège une alimentation de transformateur locale.

Opération de distribution normale

En fonctionnement normal, les appareils de commutation sont positionnés selon le plan d'exploitation approuvé du réseau. De nombreux réseaux de distribution utilisent un câblage en forme d'anneau avec un point normalement ouvert. Cette disposition préserve une voie d’approvisionnement alternative sans nécessairement exploiter l’ensemble de l’anneau en boucle fermée.

Isolation des défauts et restauration de l'alimentation

Si une section de câble développe un défaut, les dispositifs de protection détectent ou interrompent le défaut comme prévu, tandis que les opérateurs ou un système d'automatisation agréé isolent la section affectée. Le réseau sain restant peut ensuite être restauré via une ligne d'alimentation alternative, à condition que les caractéristiques nominales des équipements, la capacité du réseau, la coordination de la protection et les procédures de commutation le permettent.

Il est important de distinguer la commutation de charge de l'interruption en cas de défaut. Un interrupteur-sectionneur est conçu pour des tâches de commutation spécifiées ; il ne faut pas supposer qu'il interrompt tout courant de court-circuit. La protection contre les défauts peut nécessiter une combinaison fusible-interrupteur coordonnée ou un disjoncteur avec un relais de protection approprié.

3. Quels sont les principaux composants d’une RMU isolée à l’air ?

La disposition interne exacte varie selon le fabricant et le modèle, mais la plupart des conceptions combinent des dispositifs de commutation, des conducteurs, des structures d'isolation, des mécanismes de sécurité et des équipements de surveillance en option.

Interrupteurs de coupure de charge

Les interrupteurs-sectionneurs connectent ou déconnectent les circuits dans leurs conditions normales de commutation de charge spécifiées. En configuration en anneau, ils permettent aux opérateurs de contrôler les tronçons de câbles entrants et sortants. Leurs capacités nominales de fabrication, de rupture et de tenue à court terme doivent correspondre au service prévu.

Jeux de barres et connexions électriques

Les jeux de barres fournissent des chemins conducteurs entre les unités fonctionnelles. Leur matériau, leur section transversale, la qualité de leur connexion et leur conception thermique affectent leur capacité de transport de courant et leur élévation de température. Les terminaisons de câble doivent également être compatibles avec le type de câble spécifié et la disposition d'installation.

Sectionneurs et verrouillages de mise à la terre

Les sectionneurs de terre fournissent un moyen de mettre à la terre des sections de circuit isolées désignées lorsque la séquence de fonctionnement approuvée le permet. Les verrouillages mécaniques ou électriques aident à empêcher les opérations de commutation interdites. Ces mécanismes sont importants, mais ils ne remplacent pas la vérification de l'isolement et de l'absence de tension dans le cadre de la procédure de sécurité applicable.

Combinaisons fusibles-interrupteurs ou disjoncteurs

Les alimentations de transformateur peuvent utiliser une combinaison fusible-interrupteur ou un disjoncteur avec relais de protection. La solution appropriée dépend des caractéristiques du transformateur, du courant de défaut attendu, des exigences de sélectivité et de la philosophie de protection du réseau.

Isolateurs, boîtiers et accessoires de surveillance

Les supports isolants maintiennent les dégagements électriques requis et supportent les composants sous tension. Le boîtier protège l'équipement contre les conditions environnementales et mécaniques spécifiées pour le produit. Des indicateurs de tension, des indicateurs de passage de défauts, des opérateurs de moteur et des dispositifs de communication en option peuvent améliorer la visibilité opérationnelle et le contrôle à distance lorsqu'ils sont correctement intégrés.

4. Quels sont les avantages de l’isolation de l’air ?

L'isolation de l'air peut offrir des avantages pratiques pour les projets de distribution, en particulier lorsque le maître d'ouvrage souhaite éviter l'isolation à base de SF₆ dans les compartiments concernés. La valeur de ces avantages dépend de la conception de l'équipement et de l'environnement d'exploitation.

• Aucune exigence de SF₆ dans les compartiments isolés à l'air :Une conception appropriée évite les considérations de manipulation, de surveillance des fuites et de récupération en fin de vie associées au SF₆ dans ces compartiments.
• Aménagements visibles et accessibles là où ils sont conçus :Certaines constructions facilitent l'inspection des composants et des positions de commutation par le personnel qualifié. L'accessibilité doit être vérifiée pour le modèle exact.
• Configuration modulaire :Les unités fonctionnelles peuvent être agencées pour répondre à différentes exigences d'entrée, de sortie et d'alimentation du transformateur lorsque la famille de produits prend en charge les combinaisons requises.
• Planification pratique de la maintenance :Sans SF₆ dans les sections isolées par air, les opérateurs évitent les tâches d'entretien liées au gaz pour ces sections, même si la maintenance électrique et mécanique reste essentielle.
• Prise en charge de l'automatisation de la distribution :Les opérateurs de moteur et les accessoires de surveillance en option peuvent prendre en charge la commutation à distance et les rapports d'état.

Quelles sont les limites ?

Les conceptions isolées par l'air peuvent nécessiter des dégagements électriques plus importants et une empreinte d'installation plus grande que certaines alternatives isolées au gaz. L'humidité, la contamination, la condensation, l'altitude et les conditions d'enceinte peuvent également affecter les performances d'isolation. Une conception sans gaz ne signifie pas automatiquement un fonctionnement sans entretien ou des performances supérieures dans tous les environnements.

Les acheteurs doivent comparer la configuration complète de l'équipement, le coût d'installation, les exigences du cycle de vie, les conditions environnementales et les réglementations applicables plutôt que de sélectionner une RMU basée uniquement sur le support isolant.

5. Où les RMU isolées par air sont-elles utilisées ?

Les unités principales en anneau isolées par air peuvent servir une gamme d'applications de distribution moyenne tension, sous réserve de leurs tensions nominales, de leurs dispositions de protection, de la construction du boîtier et des conditions d'installation approuvées.

Installations industrielles

Les usines et les installations de transformation utilisent des équipements de distribution moyenne tension pour alimenter les transformateurs, les zones de production et autres charges électriques. Une RMU peut prendre en charge l’isolation des lignes d’alimentation et aider les équipes de maintenance à gérer les sections du réseau sans affecter inutilement l’ensemble du site.

Développements commerciaux et résidentiels

Les complexes de bureaux, les lotissements d'appartements, les propriétés commerciales et les projets à usage mixte peuvent utiliser des RMU dans les sous-stations de distribution locales. Des dispositions fonctionnelles compactes peuvent simplifier la gestion de plusieurs départs de transformateur au sein d’une infrastructure électrique planifiée.

Réseaux de distribution de services publics

Les opérateurs de distribution peuvent installer des RMU aux points de connexion du réseau pour contrôler les sections d'alimentation et prendre en charge les procédures de restauration. L'unité sélectionnée doit satisfaire aux exigences spécifiques au service public en matière de protection, de commutation, d'installation et de documentation.

Projets d'énergie renouvelable et d'infrastructure

Les installations solaires, les infrastructures et autres projets énergétiques peuvent nécessiter une commutation moyenne tension entre les circuits de collecte, les transformateurs et le réseau de distribution. La RMU doit être sélectionnée en fonction de la contribution réelle des défauts, de la fonction de commutation et de la conception de la connexion au réseau.

Pour les installations extérieures ou côtières, les équipes de projet doivent en outre évaluer la protection du boîtier, la résistance à la corrosion, la plage de température, le contrôle de la condensation et l'étanchéité des entrées de câbles. L'adéquation de tout modèle particulier doit être confirmée par rapport aux conditions de service déclarées par le fabricant.

6. Quelles spécifications les acheteurs doivent-ils vérifier ?

Le choix d'une RMU isolée dans l'air nécessite plus que la simple adaptation à une tension nominale. Des valeurs nominales incorrectes ou un dispositif de protection inadapté peuvent créer des risques pour la sécurité, des retards de mise en service et des changements d'équipement coûteux. Les acheteurs doivent fournir au fabricant les paramètres du réseau et les exigences du projet avant de demander un devis.

Comprendre les normes applicables

La CEI 62271-200 couvre les ensembles d'appareillages de commutation et de commande sous enveloppe métallique CA pour des tensions nominales supérieures à 1 kV et jusqu'à 52 kV inclus, y compris les applications intérieures et extérieures pertinentes. L'édition et les modifications applicables doivent être confirmées par rapport au cahier des charges du projet. En fonction de la configuration de l'équipement, des normes supplémentaires pour les interrupteurs, les disjoncteurs, les combinaisons interrupteur-fusible et les dispositifs de mise à la terre peuvent également s'appliquer.

Pour référence, consultez la publication officielle CEI 62271-200. La conformité doit être vérifiée pour le modèle et la configuration réellement proposés ; une déclaration générale selon laquelle un produit respecte une norme CEI ne remplace pas une documentation justificative appropriée.

Questions à poser avant de passer une commande

• La RMU proposée correspond-elle au schéma unifilaire et à la disposition des câbles approuvés ?
• Les capacités de courant nominal et de court-circuit sont-elles suffisantes pour l'étude du système ?
• Quelles fonctions de protection et de mise à la terre sont incluses en standard ?
• Les preuves des essais de type et les enregistrements des essais de routine en usine sont-ils disponibles pour la configuration concernée ?
• Les dimensions, les positions d'entrée des câbles, les détails des fondations et les dégagements pour la maintenance sont-ils confirmés ?
• Les pièces de rechange, les instructions d'utilisation, l'assistance à la mise en service et les conditions de garantie sont-elles clairement spécifiées ?

7. Quelles exigences de sécurité et d'installation sont importantes ?

L'installation des appareillages moyenne tension doit être effectuée par du personnel qualifié conformément aux dessins approuvés, aux réglementations électriques locales, aux instructions du fabricant et aux procédures de sécurité spécifiques au site. Étant donné que l'équipement peut contenir de l'énergie électrique stockée ou induite dangereuse, la mise en service et la maintenance ne doivent jamais reposer uniquement sur les positions visuelles des interrupteurs.

Préparation du site

Avant la livraison, confirmez que les fondations, les tranchées de câbles, l'espace de cintrage des câbles, les voies d'accès, les exigences de ventilation et les dégagements de fonctionnement correspondent aux dessins approuvés. La zone d'installation doit rester dans les limites environnementales spécifiées et permettre une exploitation et une maintenance en toute sécurité.

Terminaison de câble et mise à la terre

Utilisez des accessoires de câble compatibles et suivez les instructions de terminaison du fabricant. Vérifiez la préparation des conducteurs, le couple de connexion, l'identification des phases, l'état de l'isolation et les connexions à la terre. Des terminaisons mal installées peuvent entraîner une surchauffe, une décharge partielle, une détérioration de l'isolation ou une panne électrique.

Contrôles de mise en service

La mise en service doit suivre un plan de test approuvé qui reflète la conception du produit et les exigences du projet. Les contrôles typiques incluent l'inspection du fonctionnement mécanique, des verrouillages, du câblage, de la continuité de la mise à la terre, des paramètres de protection, des circuits de commande et des résultats des tests électriques pertinents. Les tests exacts et les critères d'acceptation doivent être définis par des ingénieurs qualifiés.

8. Comment les opérateurs peuvent-ils entretenir une RMU isolée à l’air ?

Bien qu'une RMU isolée par l'air évite l'entretien du gaz SF₆ dans ses compartiments isolés par l'air, elle nécessite néanmoins un programme de maintenance adapté à sa conception, son service, son âge et son environnement d'installation. La maintenance préventive permet d'identifier la détérioration avant qu'elle ne provoque une panne ou un incident de sécurité.

Zones d’inspection recommandées

• Etat du boîtier :Vérifiez la corrosion, les dommages physiques, la pénétration d’eau, la ventilation bloquée et les joints endommagés.
• État d'isolation :Recherchez la contamination, l'humidité, les marques de suivi, les fissures ou d'autres signes de détérioration lors des inspections approuvées.
• Mécanismes de commutation :Vérifiez les mécanismes de fonctionnement, les indicateurs de position, les verrouillages et l'état mécanique conformément aux procédures du fabricant.
• Connexions et câbles :Inspectez les terminaisons et les connexions accessibles pour déceler des signes de surchauffe, de jeu ou de dommages à l'isolation en utilisant des méthodes approuvées.
• Protection et contrôle :Vérifiez les paramètres des relais, l'alimentation auxiliaire, les alarmes, les opérateurs de moteur et les fonctions de communication, le cas échéant.
• Enregistrements :Documentez les inspections, les résultats des tests, les défauts, les opérations de commutation et les actions correctives.

À quelle fréquence une RMU doit-elle être inspectée ?

Il n’existe pas d’intervalle d’inspection unique adapté à chaque installation. Suivez le calendrier d'entretien du fabricant, les réglementations applicables, les exigences des services publics et l'évaluation des risques du site. Les équipements situés dans des environnements poussiéreux, humides, corrosifs ou fortement chargés peuvent nécessiter des contrôles d'état plus fréquents.

N'ouvrez pas de compartiments scellés ou restreints, n'ajustez pas de composants sous tension et n'effectuez pas de travaux intrusifs sans l'autorisation, l'isolement et les procédures de test prescrits. En cas de chauffage anormal, de bruit de décharge, d'odeurs de brûlé, d'alarmes inattendues ou de résistance mécanique, signalez rapidement le problème au personnel de maintenance qualifié.

9. Quels problèmes courants les équipes de projet devraient-elles éviter ?

De nombreux problèmes liés aux projets d’appareillage de commutation commencent avant la mise sous tension. Des spécifications claires, une documentation complète et une coordination entre le fournisseur d’équipement, le concepteur électrique, l’installateur et l’utilisateur final peuvent réduire les retards évitables.

Pour les équipes achats, l’approche la plus efficace consiste à définir les exigences techniques avant de comparer les offres. Un prix initial bas peut ne pas représenter la meilleure valeur globale si la configuration proposée nécessite une ingénierie supplémentaire, des modifications d'installation ou des accessoires non pris en charge.
