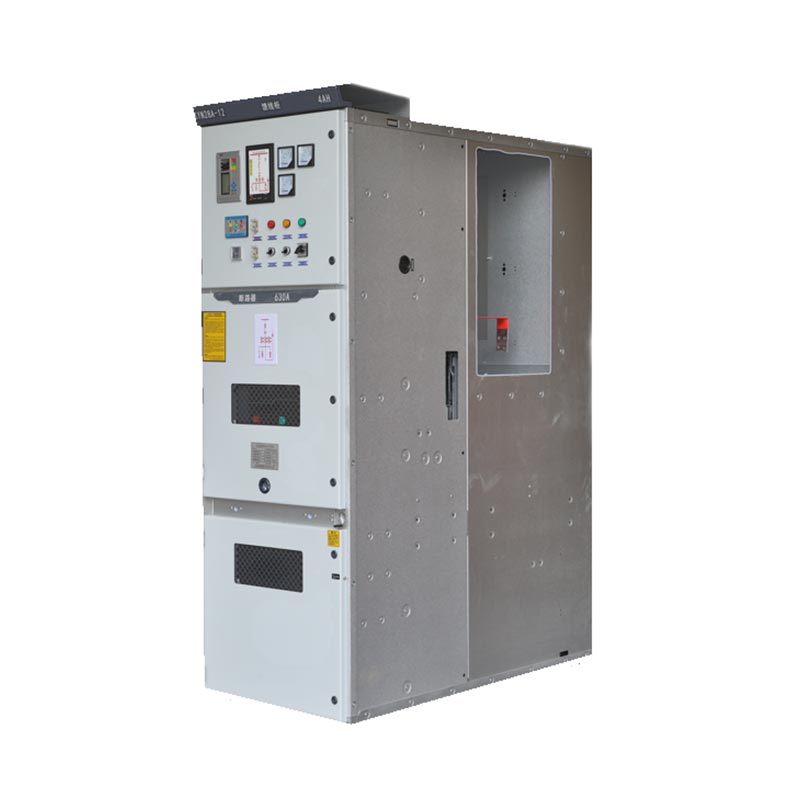

Appareillage de commutation sous vide moyenne tension KYN28-12 de Zhejiang Usune Electric Co., Ltd., développé sur la base d'années de R&D l'expérience et les demandes du marché, convient aux réseaux électriques de 3,6 à 12 kV et aux systèmes de jeux de barres simples/doubles, permettant l'alimentation réception, distribution, contrôle et protection.
L'appareillage de commutation sous vide moyenne tension KYN28-12 a passé avec succès des tests de type CEI rigoureux. L'entreprise possède un système de gestion complet ISO 9001, ISO 14001 et ISO 45001, garantissant un fonctionnement stable du produit. En tant que professionnel fournisseur d'équipements de distribution d'énergie, Usune adhère au principe de « la qualité d'abord, axée sur la technologie », en fournissant configurations standard et solutions personnalisées pour divers projets.
Appareillage basse tension
Appareillage moyenne tension

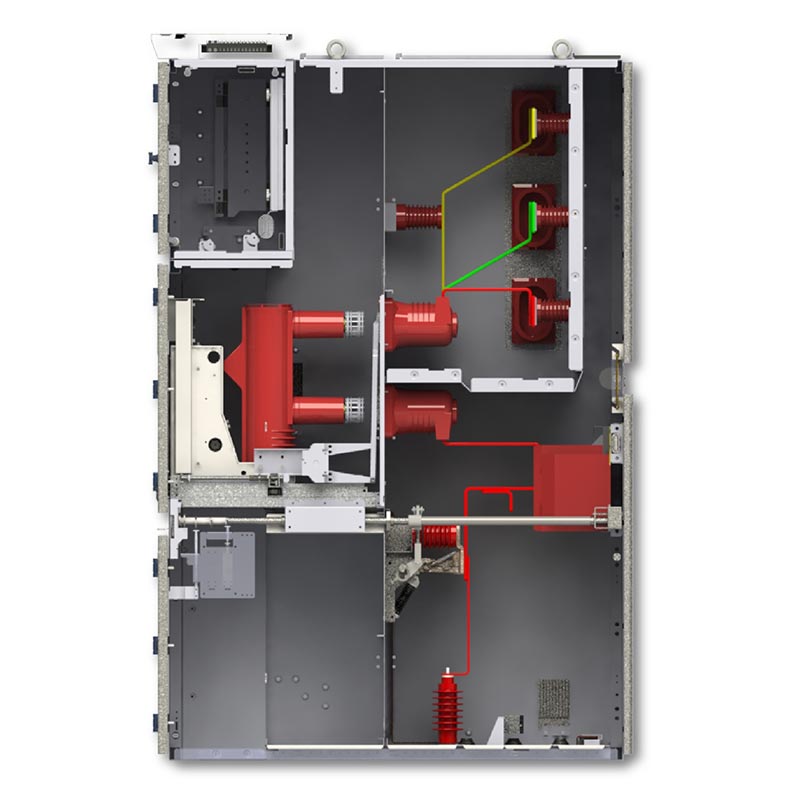

L'appareillage de commutation sous vide moyenne tension KYN28-12 adopte une structure blindée métallique entièrement fermée. Le meuble est fait en tôle d'acier en alliage d'aluminium-zinc à haute résistance à la corrosion avec un indice de protection IP4X. Jeux de barres internes, les disjoncteurs, les câbles et les composants basse tension sont séparés indépendamment, supprimant ainsi efficacement la propagation d'arcs de faille. Equipé d'un mécanisme de transfert dédié, il facilite le poussage et le positionnement du chariot, prend en charge l'entretien avant et le montage mural, et économise de l'espace au sol.
Équipé d'un système de verrouillage complet « à cinq épreuves » pour éviter les erreurs de fonctionnement électrique ; indépendant des radiateurs peuvent être sélectionnés pour le compartiment du disjoncteur et le compartiment des câbles afin d'éviter la corrosion par condensation ; le compartiment à câbles dispose de suffisamment d'espace, permettant un câblage soigné et un entretien pratique.
Compatible avec plusieurs disjoncteurs à vide tels que VS1-12, ABB VD4 et Schneider HVX ; peut être configuré avec transformateurs de tension, chariots d'isolement et autres modules ; les chariots sont universellement interchangeables, réduisant difficulté et coûts de maintenance.
| Paramètre | Détails |
| Tension nominale | 3,6kV, 6,6kV, 7,2kV, 10kV, 11kV, 12kV, 13,8kV, 15kV, 17,5kV, 20kV, 24kV |
| Fréquence nominale | 50/60Hz |
| Courant nominal | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A |
| Courant de tenue nominal de courte durée (4 s) | 16kA, 20kA, 25kA, 31,5kA, 40kA |
| Niveau d'isolation nominal | Fréquence d'alimentation : 42 kV (1 min) ; Impulsion de foudre : 75 kV (crête) |
| Niveau de protection | Coque IP4X, Inter-compartiments IP2X |
| Température ambiante | -15°C ~ +40°C |
| Types de panneaux | Entrée, sortie, protection du transformateur, coupleur de bus, PT/VT, etc. |

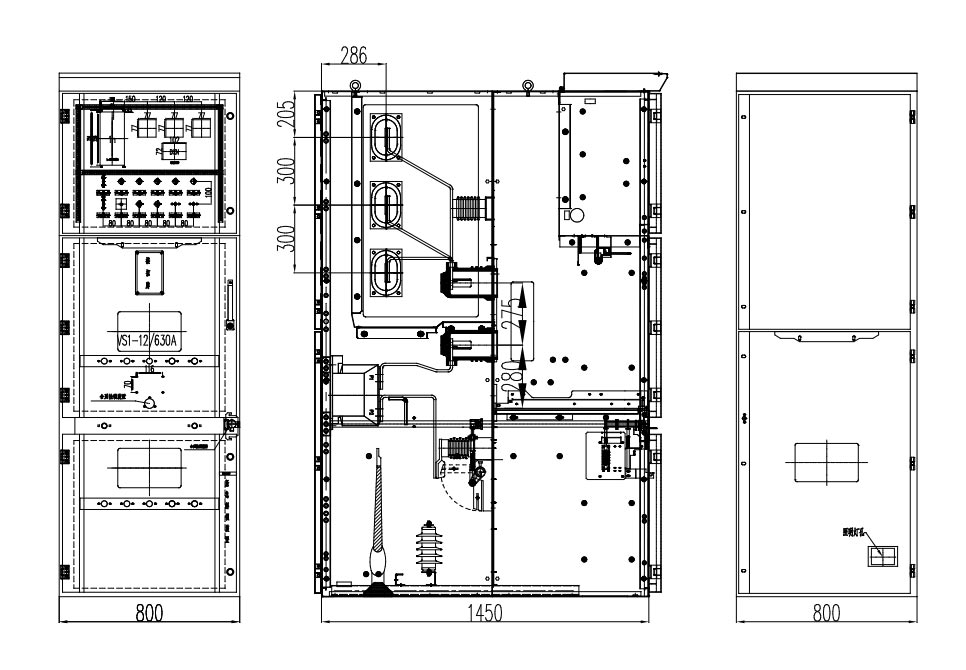

| Dimensions (L×H×P) | 650/800/1 000 mm × 2 300 mm × 1 450 mm |
Le KYN28-12, avec sa conception robuste et ses performances stables, est le choix préféré pour de nombreux secteurs critiques :
1. Énergie et infrastructures : centrales électriques, parcs éoliens et sous-stations centralisées.
2. Industrie lourde : usines métallurgiques, complexes pétrochimiques et grandes entreprises manufacturières.
3. Commercial et résidentiel : immeubles de grande hauteur, aéroports, hôpitaux et centres de données.
1. Défi : Un grand port international avait besoin d'un système électrique de base fiable pour prendre en charge la manutention des conteneurs 24h/24 et 7j/7.
inspection douanière et opérations de traitement des matières dangereuses. La solution devait résister aux conditions difficiles,
climat côtier humide.
2. Solution : Ce projet prévoyait une sous-station modulaire et préfabriquée intégrant 14 Usune KYN28-12 Moyenne Tension
Unités d'appareillage à vide comme noyau de distribution haute tension.
3. Raisons du choix d'Usune : Usune s'est démarqué par son indice de protection IP4X éprouvé, ses radiateurs anti-condensation,
et un boîtier métallique robuste, ce qui le rend idéal pour les environnements corrosifs et très humides.
4. Résultats : Le système a été mis en service avec succès et fonctionne en continu avec une disponibilité de 100 %, garantissant ainsi une
alimentation électrique stable et fiable pour les opérations critiques du port. Ce projet démontre pleinement pourquoi Usune, en tant que
fabricant leader dans l'industrie électrique, est le choix préféré pour les applications critiques
dans le monde entier.
| Non. | Article | Unité | Valeur |
| 1 | Tension nominale | kV | 12 |
| 2 | Tension de tenue à fréquence industrielle (1 minute) | 42, 48 | |
| 3 | Tension de tenue aux chocs de foudre (valeur crête) | 75, 85 | |
| 4 | Fréquence nominale | Hz | 50 |
| 5 | Courant nominal | A | 630, 1250, 1600, 2000, 2500, 3150*, 4000*, 5000* |
| 6 | Courant assigné de coupure en court-circuit (valeur efficace) | kA | 25, 31,5, 40, 50 |
| 7 | Courant de stabilité thermique de 4 secondes (valeur efficace) | 25, 31,5, 40, 50 | |
| 8 | Courant de tenue de crête nominal | kA | 63, 80, 100, 125, 150 |
| 9 | Degré de protection | L'enveloppe est IP4X, et IP2X lorsque le compartiment et la porte du disjoncteur sont ouverts |
*Un refroidissement par air forcé est requis.
Usine, nous pouvons garantir que notre prix est raisonnable et compétitif.
Habituellement, nous citons dans les 24 heures après réception de votre demande.
Oui, bien sûr, nous acceptons les OEM.
Le délai de livraison dépend des quantités commandées, normalement dans les 15 à 20 jours après réception du paiement.
Tous les produits seront inspectés à partir des accessoires et seront effectués avec des tests de routine avant de partir. notre usine.
Prenez des photos ou des vidéos des problèmes de qualité et envoyez-les-nous pour vérification et confirmation, et nous ferons un Solution satisfaisante pour vous dans un délai de 1 à 3 jours.
12 mois à compter de la date d'expédition.
● Nous sommes spécialisés dans le domaine depuis plus de 14 ans et disposons d'une équipe R&D bien expérimentée prenant en charge la conception
et des travaux de développement pour chaque projet en fonction des demandes particulières du client.
● Nous avons une procédure de contrôle qualité extrêmement stricte, des composants aux produits finis.
● Période de production stable dans les 15 à 20 jours.
● Nous disposons d'un ensemble complet de rapports de test pour les produits.
● Solution en une étape fournie.
En conclusion, l'appareillage de commutation sous vide moyenne tension KYN28-12 représente le summum de l'énergie moyenne tension. technologie de distribution. Il intègre une conception axée sur la sécurité, une qualité de fabrication supérieure et une personnalisation flexible options, offrant une solution fiable à long terme pour les systèmes électriques modernes. Avec sa R&D, sa fabrication et sa qualité supérieure Système de service, ce produit phare continue d'acquérir une reconnaissance mondiale pour sa qualité fiable et sa gamme complète soutien.
