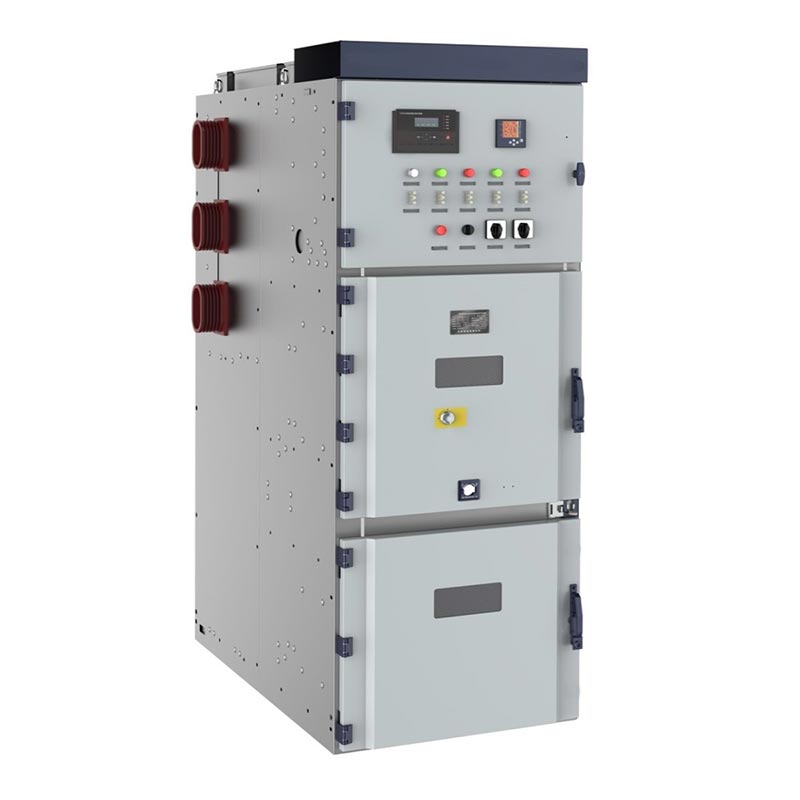

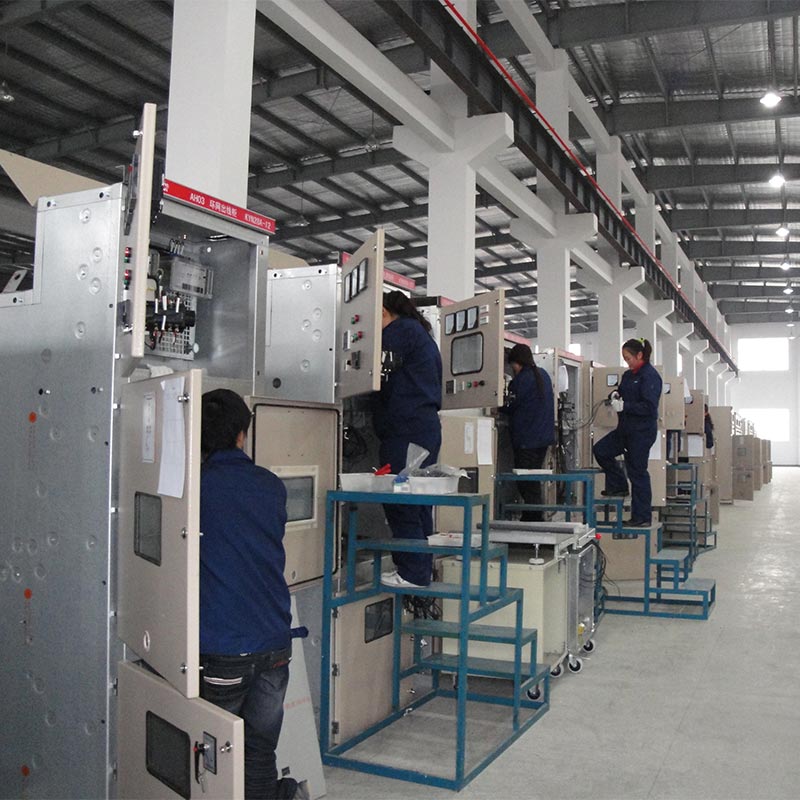

Appareillage de commutation BT et MT moyenne tension 24 kV

L'appareillage de commutation BT et MT moyenne tension Usune 24 kV, KYN28-24 (Z)(GZS1), appartient au système CA débrochable blindé catégorie d’appareillage sous enveloppe métallique. Il convient aux systèmes d'alimentation triphasés AC 50 Hz et est principalement utilisé pour puissance réception, distribution, contrôle des circuits, protection et surveillance.

L'appareillage de commutation BT et MT moyenne tension 24 kV est largement utilisé dans les centrales électriques, les sous-stations, les industries et les mines. entreprises et immeubles de grande hauteur pour la réception, la distribution, le contrôle et la protection de l'énergie. Le noyau d'Usune la base de production est située en Chine, ce qui en fait un fabricant professionnel de confiance offrant des produits de haute qualité solutions de distribution d'énergie moyenne tension aux utilisateurs du monde entier.

Appareillage basse tension

Appareillage moyenne tension

Principaux paramètres techniques

Nos produits respectent strictement les normes suivantes

1. GB3906-2006 « Appareillage de commutation et de commande sous enveloppe métallique CA 3,6-40,5 kV »
2. GB/T11022 « Conditions techniques générales pour les appareillages de commutation et de commande à haute tension »
3. IEC62271-200 « Appareillage sous enveloppe métallique CA avec une tension nominale supérieure à 1 kV et inférieure à 52 kV »
4. DL/T404 « Conditions techniques pour la commande d'un appareillage de commutation haute tension CA intérieur »

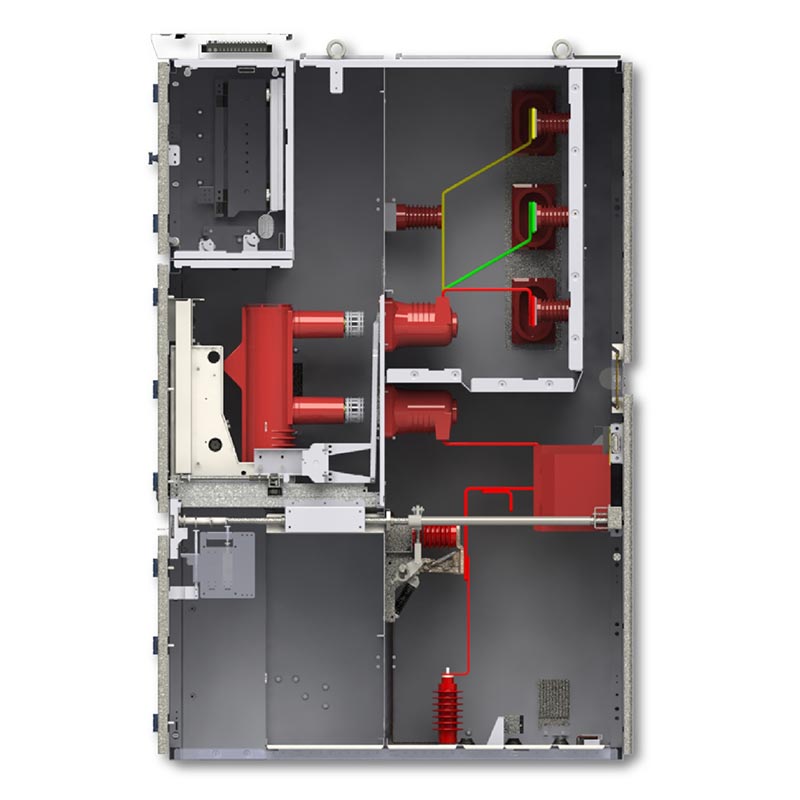

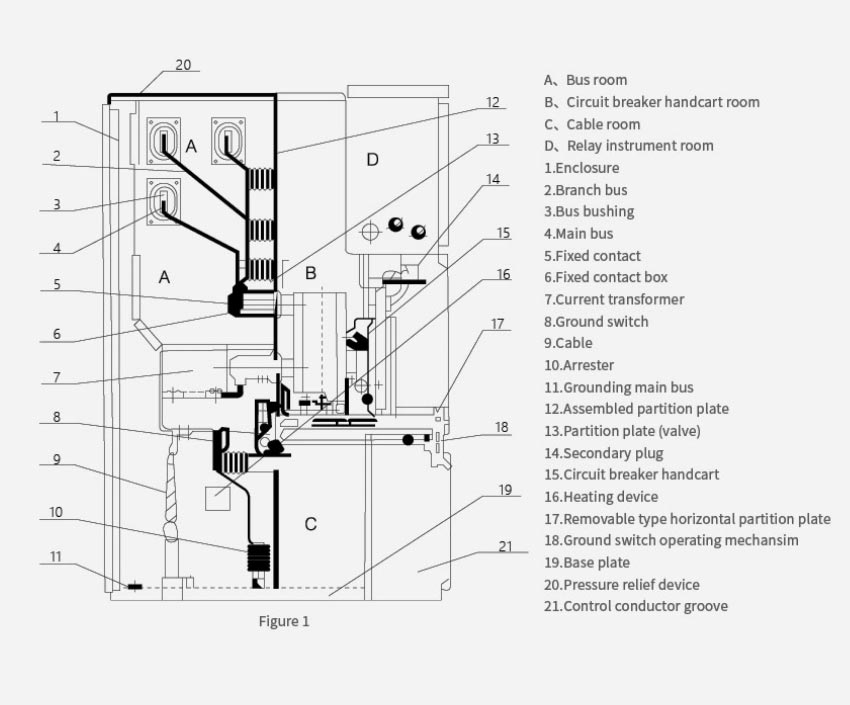

Structure du cabinet

L'appareillage de commutation moyenne tension basse et moyenne tension 24 kV adopte une structure cloisonnée entièrement métallique, avec chaque zone fonctionnelle isolée indépendamment, supprimant efficacement la propagation des arcs de défaut.

1. Compartiment disjoncteur : équipé d’un chariot disjoncteur à vide amovible.
2. Compartiment des barres omnibus : contient les barres omnibus principales, les barres omnibus de dérivation et les isolateurs de barres omnibus.
3. Compartiment pour câbles : installe les transformateurs de courant, les transformateurs de tension, les interrupteurs de mise à la terre et les bornes de câble.
4. Compartiment des instruments de contrôle : équipé de relais, de dispositifs de protection, d'instruments, de câblage secondaire et contrôle panneaux.
5. Canal de décompression : comporte un dispositif de décompression d'arc sur le dessus de l'armoire pour améliorer la sécurité contre les pannes.

Fonctionnalités principales

1. Compartiments indépendants entièrement métalliques pour empêcher la propagation et les interférences mutuelles des arcs de défaut.

2. Verrouillage mécanique complet à cinq épreuves :
- Empêche de pousser ou de tirer le chariot du disjoncteur sous charge.
- Prevents closing the circuit breaker when the grounding switch is closed.
- Prevents accidental closing of the grounding switch while energized.
- Empêche l'entrée accidentelle dans les compartiments sous tension.
- Empêche un mauvais fonctionnement de l'interrupteur d'isolement.

3. Chariot amovible monté au centre pour le fonctionnement et la maintenance avant, facilitant les réparations.

4. High insulation level, compact structure, and strong fault resistance.

5. Conforme aux normes nationales et internationales, adaptable à divers schémas de distribution d'énergie

Cas d'application pratiques

Cas 1 : Une sous-station municipale dans l’est de la Chine

1. Contexte du projet

Une sous-station municipale de 110 kV devait moderniser son réseau de distribution d'électricité secondaire pour répondre à la demande urbaine croissante. demande de puissance et améliorer la fiabilité de l’alimentation électrique.

2. Solutions

36 unités d'appareillage de commutation moyenne tension BT et MT Usune 24 kV ont été déployées pour le système de distribution d'énergie 24 kV.

3. Résultats

- La conception compacte de l'appareillage a permis d'économiser 30 % de la surface au sol du poste.
- Le système de verrouillage à cinq épreuves a fonctionné sans aucun accident de fonctionnement pendant trois années d'exploitation.
- Une technologie fiable de coupure de circuit sous vide a réduit le temps d'arrêt de plus de 80 %, améliorant considérablement le qualité de l’alimentation électrique de 200 000 habitants.

Cas 2 : Une grande usine pétrochimique en Asie centrale

1. Contexte du projet

Un complexe pétrochimique moderne nécessitait un système de distribution d'énergie moyenne tension très fiable pour assurer la fonctionnement continu des équipements de production critiques.

2. Solutions

Fourniture de 58 appareils de commutation Usune 24 kV, spécialement conçus pour les environnements industriels difficiles et améliorés avec résistance à la poussière et à la corrosion.

3. Résultats

- A résisté avec succès à l'environnement difficile du site (forte poussière, vapeurs chimiques), démontrant sa stabilité performances.
- La capacité de déconnexion rapide en cas de panne (≤ 60 ms) protège les compresseurs et réacteurs coûteux contre les dommages en cas de court-circuit. circuits.
- La conception de maintenance montée à l'avant réduit les temps d'arrêt pour maintenance de 50 %, garantissant ainsi la continuité de la production.

Dimension externe du produit

Référence du projet

Projet de lancement de fusée Cas-space

Rapport d'essai

FAQ

Q1 : Quelle est la plage de tension applicable de cet appareillage de commutation BT et MT moyenne tension 24 kV ?

A1 : Le produit convient aux systèmes d'alimentation triphasés AC 50/60 Hz de 3,6 ~ 12 kV, 24 kV, répondant aux besoins de la plupart des scénarios de distribution d’énergie moyenne tension.

Q2 : L'équipement prend-il en charge la maintenance et la réparation sur site ?

R2 : Oui. Le produit adopte une conception à commande frontale et à maintenance frontale ; le chariot disjoncteur peut être déplacé pour entretien et remplacement rapides sans affecter le fonctionnement des autres circuits.

Q3 : En tant que fournisseur professionnel, votre usine propose-t-elle des solutions personnalisées ?

A3 : Oui. Usune peut personnaliser le courant nominal, le courant de coupure de court-circuit, la taille de l'armoire, la configuration de protection, etc., selon les exigences du projet pour s'adapter aux différentes conditions de fonctionnement et exigences du système.
