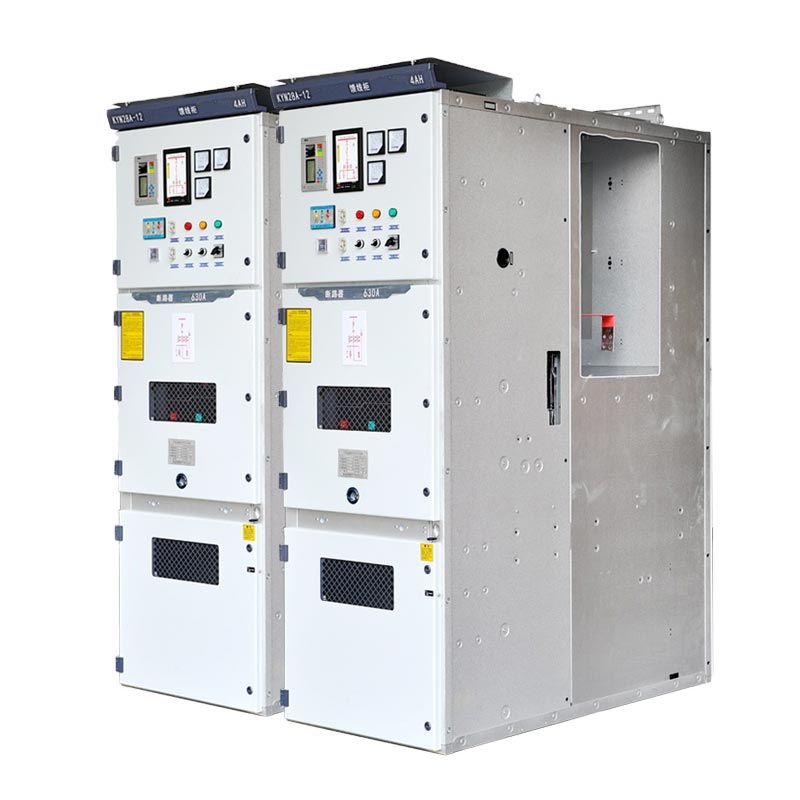

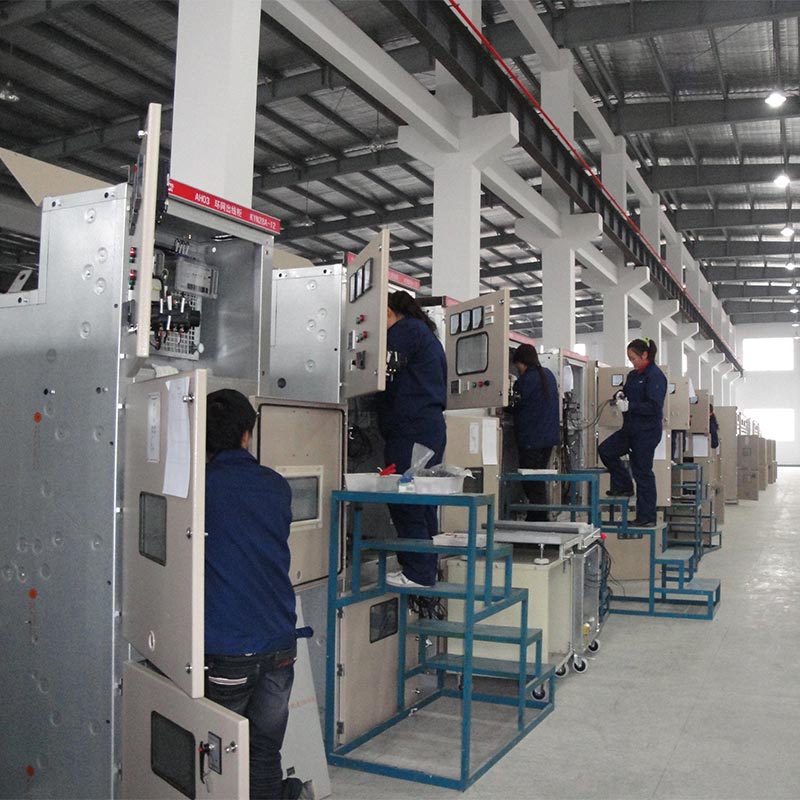

Appareillage de commutation Kyn28 10kv

L'appareillage de commutation Usune Kyn28 10 kV convient aux jeux de barres simples et aux jeux de barres simples triphasés AC 50 Hz, 3,6 ~ 12 kV. segmenté systèmes électriques et dispose de fonctions complètes « à cinq preuves ». La section chariot de l'armoire peut être équipée avec composants de base tels que les disjoncteurs sous vide et les contacteurs sous vide. Disjoncteurs à vide de marques comme ABB VD4, Schneider HVX et Usune VS1 peuvent être sélectionnés. Il s'agit actuellement de l'ensemble complet d'intérieurs haute tension grand public. puissance équipement de distribution, principalement utilisé pour la transmission et la réception d'énergie dans diverses sous-stations et distribution stations, et pour le contrôle, la protection et la surveillance des circuits.

Appareillage basse tension

Appareillage moyenne tension

Exigences relatives à l'environnement d'exploitation

• Température de l'air ambiant : limite supérieure +40℃, limite inférieure -15℃ ;
• Humidité relative : Moyenne journalière ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % ;
• Altitude : 1 000 m et moins ;
• Intensité sismique : Ne dépassant pas 8 degrés ;
• Aucun risque d'incendie ou d'explosion, aucune pollution grave, aucune corrosion chimique et aucune vibration violente. Si le fonctionnement L'environnement dépasse les conditions normales spécifiées dans GB3906, l'utilisateur et le fabricant doivent négocier et déterminer les conditions appropriées.

Paramètres techniques

• Tension nominale : 3,6 kV, 6,6 kV, 7,2 kV, 10 kV, 11 kV, 12 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 24 kV ;
• Fréquence nominale : 50/60 Hz ;
• Courant nominal : 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A ;
• Courant de tenue de courte durée nominal (4 s) : 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA ;
• Niveau d'isolation nominal : 42 kV (fréquence industrielle 1 min, entre les électrodes/à la terre), 48 kV (contact ouvert) ; 75kV (impulsion de foudre, entre électrodes/à la terre), 85 kV (contact ouvert, valeur de crête) ;
• Classe de protection : indice de protection IP4X du boîtier, protection IP2X pour les compartiments ;
• Types d'armoires : armoires de ligne entrante, armoires de ligne sortante, armoires de protection de transformateur, attaches de jeu de barres les armoires, armoires de sectionneur, armoires de levage de jeux de barres, armoires PT/TT, etc. ;
• Dimensions de l'armoire : Largeur 650 mm/800 mm/1 000 mm, Hauteur 2 300 mm, Profondeur 1 450 mm.

Avantages principaux

1. Protection de sécurité complète

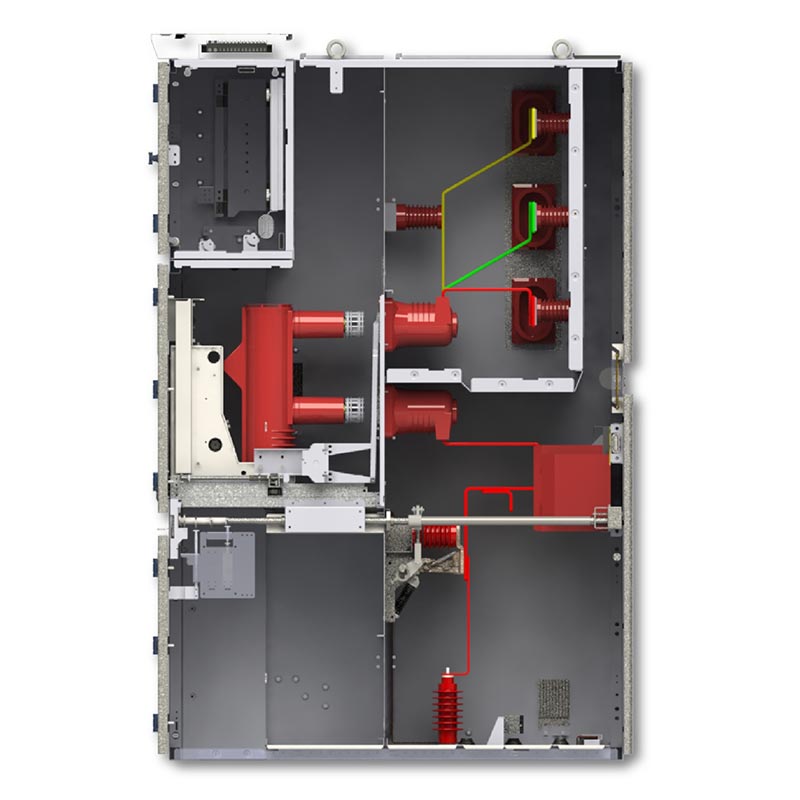

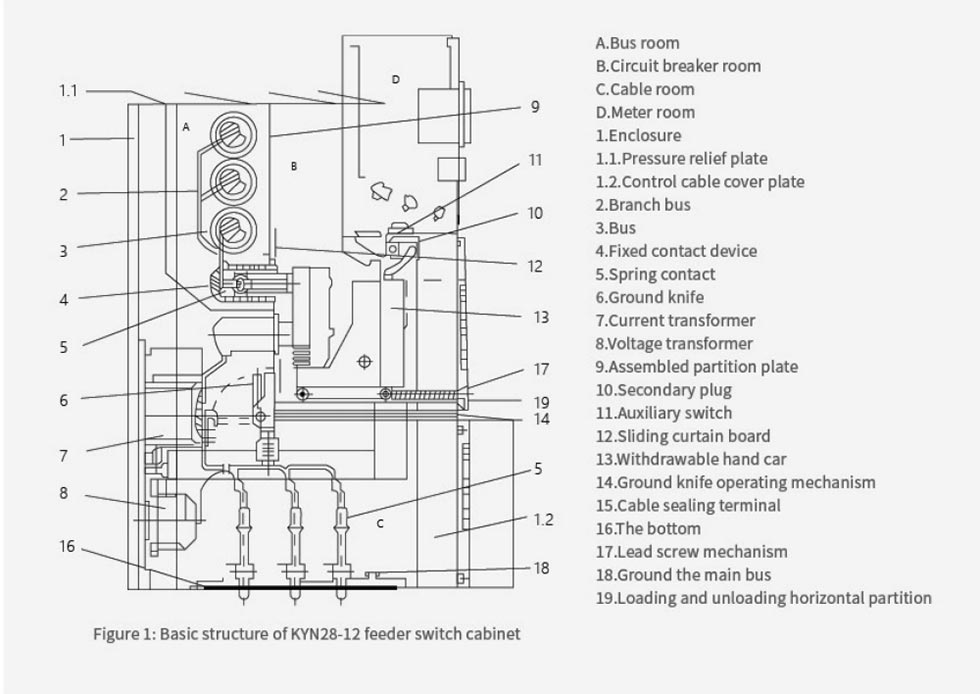

L'appareillage Kyn28 10kV adopte une structure fermée en métal blindé, avec chaque compartiment fonctionnel indépendamment séparés. Combiné avec des verrouillages mécaniques et électriques, il réalise entièrement un verrouillage à cinq épreuves, éliminer le risque de mauvaise manipulation. L'indice de protection du boîtier atteint IP4X et la protection du compartiment est IP2X, plus loin améliorer les capacités de protection de la sécurité.

2. Performances stables et fiables

Conçu et fabriqué en stricte conformité avec les normes internationales IEC et le système de gestion de la qualité ISO, utilisant des composants sous vide de haute qualité, il est compatible avec divers disjoncteurs à vide de marque bien connue, a fort capacité de tenue aux courts-circuits, s'adapte à une large plage de tension et de courant et convient à une utilisation à long terme continu opération.

3. Installation et maintenance pratiques

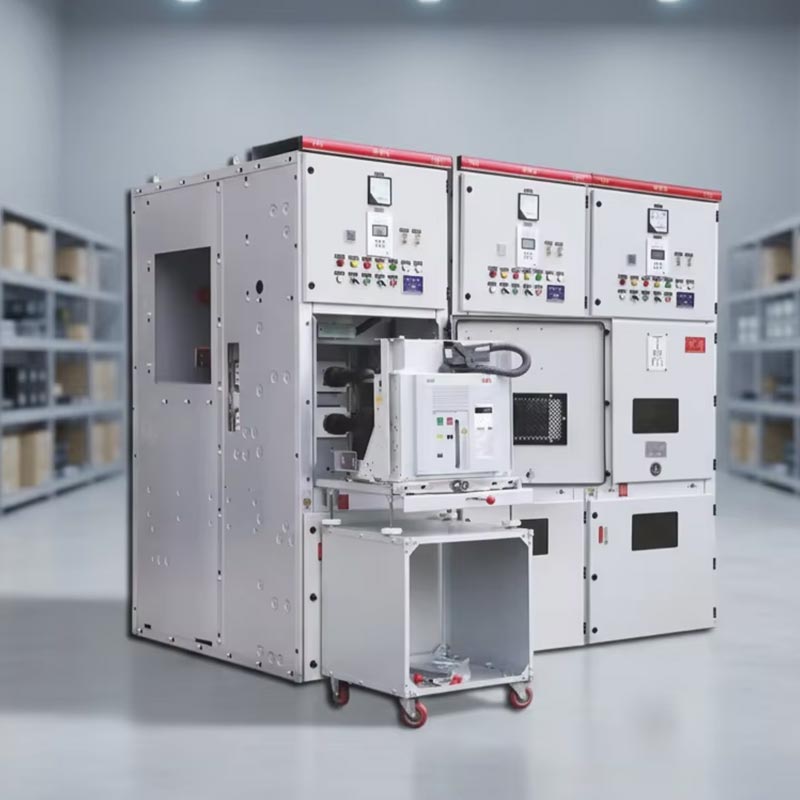

La conception du chariot amovible permet une inspection et un remplacement rapides et faciles. Sa structure compacte supporte avant maintenance, économisant de l'espace et des temps d'arrêt. Les dimensions standardisées de l'armoire s'adaptent à divers scénarios d'installation, ce qui se traduit par une efficacité d’installation élevée.

4. Large applicabilité

Le Kyn28 Switchgear 10kV couvre tous les niveaux de tension de 3,6 à 24kV, est compatible avec la double fréquence 50/60Hz les systèmes, et propose différents types d'armoires pour répondre aux besoins de distribution d'énergie de différentes industries telles que les centrales électriques, sous-stations, entreprises industrielles et minières et immeubles de grande hauteur. Il peut également s'adapter à divers systèmes conventionnels environnements de travail.

Cas d'application concret

Un projet de rénovation de sous-station 110 kV dans une certaine ville a sélectionné 28 appareils de commutation Usune KYN28-12. L'équipement atteint une utilisation élevée de l'espace, une mise en service rapide et un taux de fiabilité de 99,98 % après la mise en service, de manière significative améliorer le niveau de sécurité du réseau de distribution d’électricité. Dans ce projet, l'appareillage est adapté aux exigences environnementales du site, y compris l'altitude, la température et l'humidité, ainsi qu'un circuit de vide approprié Le modèle de disjoncteur est sélectionné pour correspondre parfaitement aux besoins de distribution d'énergie de la sous-station.

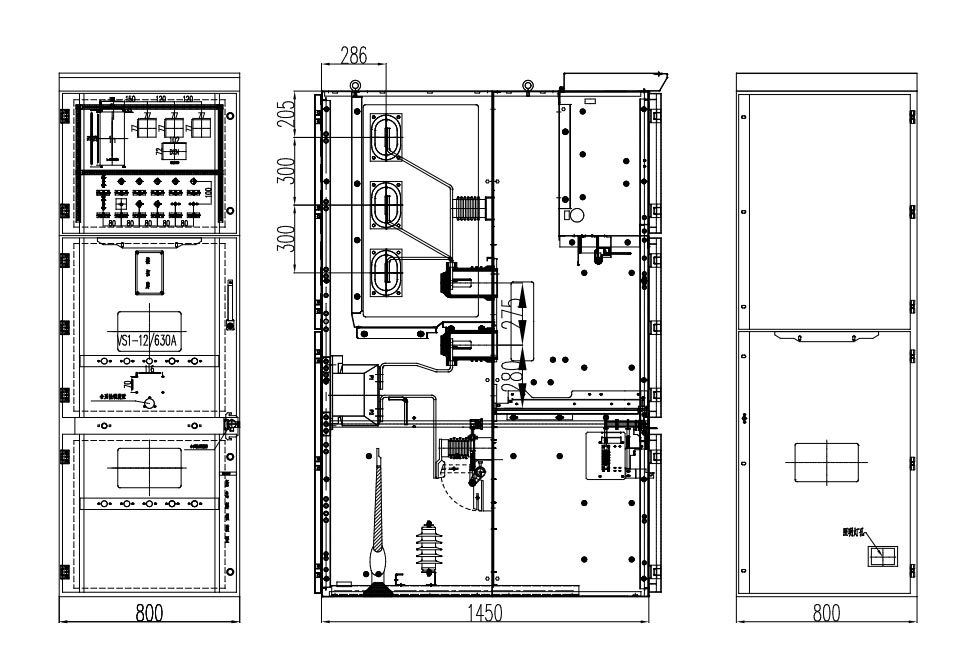

Dimension externe du produit

Référence du projet

Projet de lancement de fusée Cas-space

Rapport d'essai

FAQ

Q1 : Quelles sont les fonctions spécifiques « à cinq épreuves » du tableau KYN28 ?

R : Il s’agit principalement d’empêcher l’ouverture et la fermeture accidentelles des disjoncteurs, d’empêcher de pousser ou de tirer. le chariot sous charge, empêchant les fils de terre d'être connectés aux circuits sous tension, empêchant la fermeture du disjoncteur avec un fil de terre connecté et empêchant le personnel d'entrer accidentellement sous tension compartiments, assurant ainsi structurellement la sécurité du personnel et des équipements.

Q2 : Quel est le cycle de maintenance de routine pour l’appareillage Kyn28 10 kV ?

R : Il est recommandé d'effectuer une inspection de routine tous les 6 mois et un entretien complet tous les 1 à 2 ans. en se concentrant sur la vérification du mécanisme, de l’isolation, du verrouillage et du serrage des boulons. Usune fournit des informations techniques complètes soutien.

Q3 : Usune peut-il fournir un appareillage de commutation personnalisé ?

R : Oui. En tant que fabricant professionnel, Usune peut personnaliser les configurations internes, les niveaux de protection et solutions de surveillance intelligentes basées sur la tension, le courant, les exigences de protection et l'environnement du site. Cela peut ajustez également les dimensions de l'armoire et sélectionnez les modèles de disjoncteurs à vide appropriés pour répondre à des besoins spécifiques.

En résumé, l'appareillage Usune Kyn28 10kV intègre sécurité, fiabilité et facilité d'utilisation. Soutenu par des adultes conception, contrôle de qualité rigoureux et paramètres techniques complets, il convient à divers travaux environnements et scénarios. En tant que fabricant professionnel et fournisseur chinois de haute qualité, Usune continue de fournir des solutions de distribution d'énergie moyenne tension stables et efficaces aux utilisateurs du monde entier.
