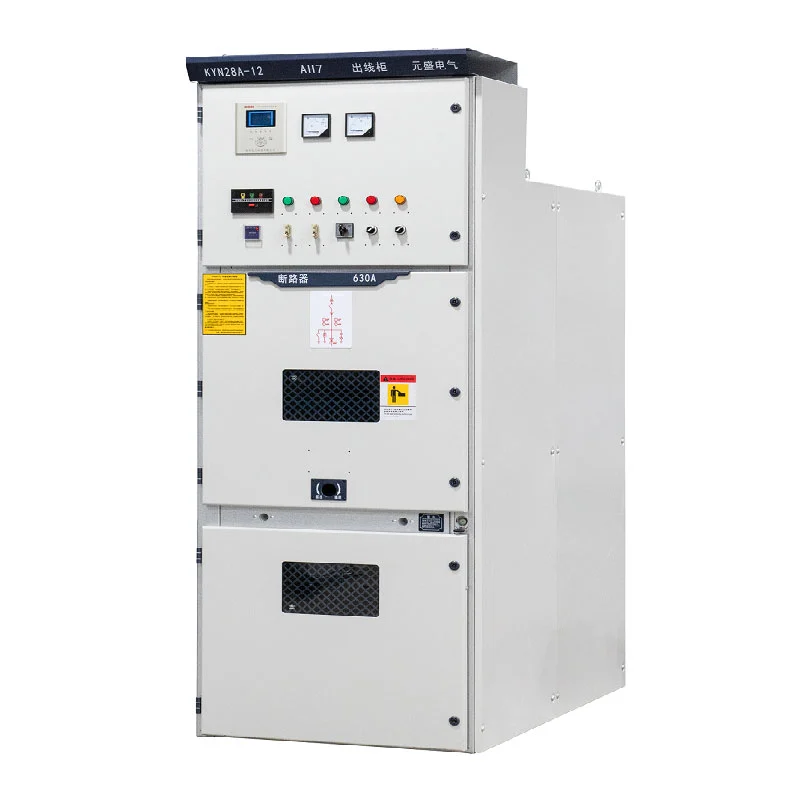

Pour les entrepreneurs EPC, les distributeurs électriques, les sous-stations, les installations industrielles et les projets d'infrastructure, le Kyn28 L'appareillage de commutation moyenne tension fournit une plate-forme configurable pour la construction d'une distribution intérieure complète de moyenne tension systèmes.
Usune fonctionne avec les systèmes de gestion ISO 9001, ISO 14001 et ISO 45001. Les produits sont fabriqués selon Normes CEI et GB applicables, avec certification CE disponible pour les marchés concernés.
La sélection d'un appareillage moyenne tension commence par le système électrique plutôt que par l'armoire elle-même. Avant de placer une commande, les ingénieurs doivent normalement confirmer la tension du système, la fréquence de fonctionnement, le courant de charge maximum, niveau de court-circuit, nombre de départs, exigences de protection, disposition des câbles et environnement d'installation.
Ces paramètres déterminent la configuration de l'armoire et les composants électriques appropriés. Usune peut consulter le projeter des informations électriques et recommander une configuration appropriée au lieu d'appliquer la même spécification à chaque projet.
Cette méthode de sélection basée sur des projets est particulièrement importante pour les sous-stations, les usines de fabrication, les centrales électriques. infrastructures et autres installations où plusieurs circuits moyenne tension fonctionnent ensemble.
La configuration standard de l'appareillage moyenne tension Kyn28 prend en charge les systèmes moyenne tension de 3,6 kV à 12 kV, avec courants nominaux allant de 630A à 3150A.
Les performances de court-circuit sont disponibles en plusieurs niveaux, notamment dans les configurations 25 kA, 31,5 kA, 40 kA et 50 kA. Le La valeur nominale appropriée doit être sélectionnée en fonction du courant de défaut calculé du réseau électrique plutôt que simplement en fonction de la charge de fonctionnement normale.
Pour l'approvisionnement du projet, faire correspondre le courant nominal et la capacité de court-circuit avec l'amont et l'aval l’équipement électrique est essentiel pour maintenir les performances coordonnées du système.
Un système de distribution moyenne tension complet contient normalement plus d’un type d’armoire. Puissance entrante, Les départs, les transformateurs, les circuits de mesure, la mesure de tension et les connexions de jeux de barres peuvent tous nécessiter différentes fonctions.
Usune peut configurer la gamme d'appareillages de commutation en fonction de ces exigences de circuit. L'arrangement qui en résulte peut Inclure les fonctions entrantes, sortantes, PT, de mesure, de sectionnement de bus et d'isolation au sein d'un système coordonné système de distribution électrique.
Cela rend l'équipement adapté aux projets où l'appareillage doit correspondre directement aux normes approuvées. schéma unifilaire.
La protection moyenne tension doit être envisagée au niveau du système. L'appareillage, le disjoncteur, le relais de protection, le transformateur, le câble et l'équipement de protection en amont doivent fonctionner ensemble en fonction de la protection du projet philosophie.

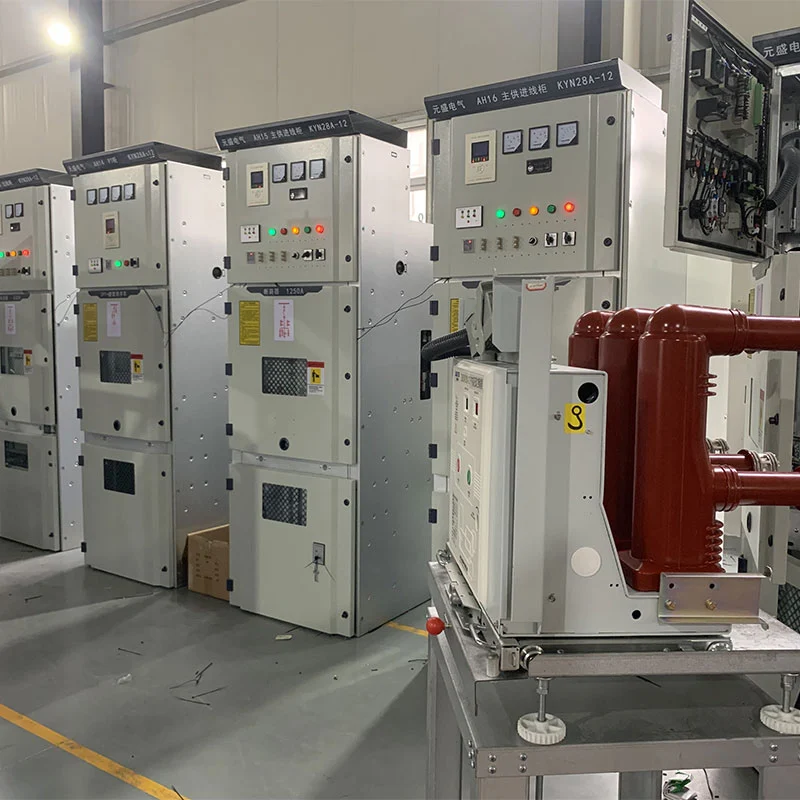

L'appareillage moyenne tension Kyn28 peut être intégré aux composants de protection et de contrôle requis selon au cahier des charges du projet. Le disjoncteur à vide assure la fonction de commutation principale, tandis que le le système de protection et de contrôle associé peut être configuré en fonction de la conception électrique.
Pour les projets EPC, Usune peut coordonner la configuration de l'armoire avec les exigences de protection du client et documentation technique.

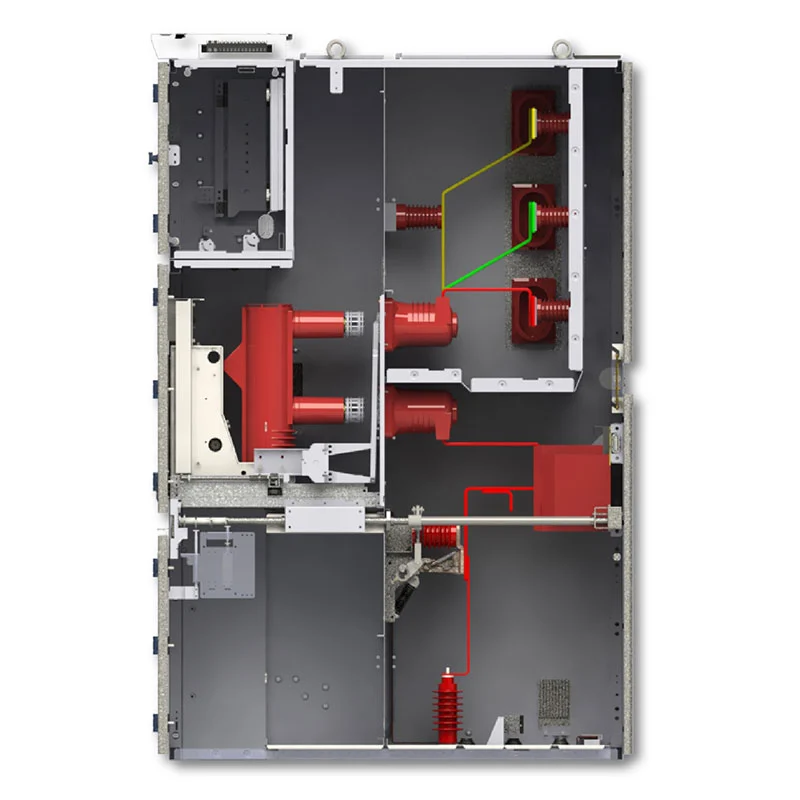

L'équipement utilise une structure d'armoire métallique avec des zones dédiées aux composants électriques primaires, jeux de barres, connexions de câbles et équipement de contrôle secondaire.
L'agencement interne fournit une disposition définie pour l'installation électrique et permet l'installation complète de l'appareillage la gamme doit être coordonnée avec le routage des câbles, le câblage de commande, l’accès aux opérations et les dimensions de la salle électrique.
Pour les projets comportant plusieurs armoires, la disposition peut être planifiée en fonction du nombre de circuits et des besoins fonctions plutôt que de traiter chaque armoire comme un produit indépendant.
Les conditions de la salle électrique doivent être confirmées avant la commande de l’équipement. Les facteurs importants incluent la disponibilité espace d'installation, sens d'entrée des câbles, dégagement de fonctionnement, température ambiante, humidité, altitude, ventilation et accès aux transports.
L'équipement standard est destiné à une installation en intérieur. La température ambiante est spécifiée de -15°C à +40°C, tandis que l'humidité relative moyenne quotidienne ne doit pas dépasser 95 % et la moyenne mensuelle ne doit pas dépasser 90 %.
Pour les installations à des altitudes plus élevées ou dans des conditions environnementales particulières, Usune doit être consulté lors de l'installation. étape d’ingénierie afin que les paramètres électriques et d’isolation appropriés puissent être pris en compte.
Les armoires d'arrivée relient l'alimentation moyenne tension au système de jeu de barres du tableau. Le courant nominal, la protection La disposition, les exigences de mesure et la configuration du câble entrant doivent être confirmées conformément au réseau électrique en amont.
Les armoires sortantes distribuent l'énergie aux transformateurs, aux moteurs, aux équipements de production ou à d'autres charges en aval. Leur la quantité et la valeur nominale actuelle peuvent être déterminées en fonction de la liste de charge et du calendrier d'alimentation du projet.
Des armoires de PT et de comptage peuvent être intégrées lorsque le projet nécessite une mesure de tension, une mesure d'énergie ou d'autres fonctions de surveillance électrique.
Les configurations de sectionneur de bus peuvent être utilisées lorsque le réseau de distribution nécessite des sections de bus séparées ou connexion contrôlée entre les différentes sections du système.
Dans les sous-stations, les équipements peuvent être disposés autour des sources d'arrivée, des départs de transformateurs, des circuits de départ, exigences en matière de comptage et de sectionnement des jeux de barres. La configuration peut être adaptée au réseau électrique de la sous-station. schéma unifilaire.
Pour les usines, l'appareillage de commutation peut distribuer de l'énergie moyenne tension aux lignes de production, aux transformateurs, aux moteurs, compresseurs, pompes et systèmes auxiliaires. Différentes valeurs nominales d'alimentation peuvent être spécifiées en fonction de la charge réelle répartition.
Les projets miniers impliquent souvent de lourdes charges électriques distribuées. L'appareillage peut être configuré autour du transformateur alimentateurs, moteurs, systèmes de ventilation, équipements de pompage et installations de traitement.
Les grands bâtiments commerciaux et les immeubles de grande hauteur peuvent nécessiter une alimentation moyenne tension et de multiples installations en aval. circuits de transformateur. Les équipements peuvent être agencés en fonction du local électrique et de la distribution du bâtiment exigences.
| Article | Spécification |
| Modèle | KYN28A-12 |
| Tension nominale | 3,6kV, 7,2kV, 12kV |
| Fréquence nominale | 50 Hz / 60 Hz |
| Courant nominal | 630A-3150A |
| Courant nominal de coupure de court-circuit | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Courant de tenue nominal de courte durée | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Degré de protection | Boîtier externe IP4X / Compartiments internes IP2X |
| Température ambiante | -15°C à +40°C |
| Altitude | ≤1000m, avec déclassement pour une altitude plus élevée |
| Installation | Intérieur |
| Système | CA triphasé |
La spécification finale doit être confirmée en fonction de la tension du projet, du courant de charge, du niveau de défaut et de la protection. schéma, disposition des câbles et environnement d'installation.
Usune a plus de 14 ans d'expérience dans la fabrication d'équipements électriques et fournit un support technique pour acquisition d’équipements moyenne tension basée sur des projets.
Les clients peuvent fournir le schéma unifilaire, le niveau de tension, le courant nominal, l'exigence de court-circuit, l'armoire quantité, exigences fonctionnelles et conditions d’installation. Usune peut alors vous aider avec la confirmation technique et la configuration des équipements.
Pour les configurations standards, la période de production typique est d'environ 15 à 20 jours après confirmation technique et le paiement. Le délai de livraison réel dépend de la configuration du projet et de la quantité commandée.
La série KYN28 a été référencée pour le projet Cas-space Rocket Launch.
Contrairement aux bâtiments commerciaux ou aux usines classiques, l'infrastructure aérospatiale peut contenir plusieurs charges électriques et systèmes de support fonctionnant dans différentes zones. Les équipements de distribution moyenne tension doit donc être coordonné avec l’architecture électrique globale de l’installation.
Pour ce projet, la configuration de l'appareillage a été considérée comme faisant partie de la distribution électrique plus large du site. système, y compris les exigences de réception d’énergie, de distribution de circuits, de protection et de contrôle électrique.
Le projet démontre la capacité d'Usune à participer à des applications d'ingénierie spécialisées où la moyenne tension l'équipement doit être coordonné avec les exigences électriques spécifiques au projet plutôt que fourni en tant que produit générique armoire standard.
Usune applique un système intégré de gestion de la qualité et de la production couvrant la fabrication, l'inspection, la gestion de l'environnement et la sécurité au travail.
L'entreprise est certifiée ISO 9001, ISO 14001 et ISO 45001. L'équipement est conçu selon Normes CEI et GB applicables, avec certification CE disponible pour les configurations applicables.
Avant expédition, l'équipement est soumis à une inspection et à des tests de routine couvrant les composants, l'assemblage, connexions électriques et équipements finis. La documentation technique et les rapports de tests peuvent être fournis selon aux exigences du projet.
Les informations principales comprennent la tension du système, la fréquence, le courant nominal, le niveau de court-circuit, le nombre d'entrées et circuits de sortie, exigences de protection, disposition des câbles et conditions d'installation.
La configuration fournie prend en charge les systèmes 3,6 kV, 7,2 kV et 12 kV. La tension nominale finale doit être confirmée selon le réseau électrique du client.
Oui. Usune peut consulter le schéma électrique du client et configurer les fonctions et les valeurs nominales de l'armoire en fonction de les exigences du projet.
Oui. Il peut être configuré pour l'alimentation entrante, les alimentations de transformateur, les circuits sortants, le comptage, la mesure de tension, et sectionnement de jeux de barres dans les applications de sous-stations intérieures.
Les produits Usune sont conçus selon les normes IEC et GB applicables. L'entreprise est certifiée ISO 9001, ISO Systèmes de gestion 14001 et ISO 45001, avec certification CE disponibles pour les marchés applicables.
Oui. Usune peut fournir des spécifications techniques, des rapports de test, de la documentation produit et d'autres informations liées au projet. documents selon les exigences du client.
Pour les configurations standards, la production est normalement d'environ 15 à 20 jours après confirmation technique et paiement. Le le calendrier réel dépend de la configuration et de la quantité.
Si vous achetez un appareillage moyenne tension Kyn28, fournissez votre schéma unifilaire, la tension du système, la valeur nominale. courant, niveau de court-circuit, quantité d'armoire, exigences d'alimentation, exigences de protection et installation conditions.
Usune peut évaluer les besoins électriques et fournir une configuration d'appareillage moyenne tension appropriée pour votre projet.
