Un système de distribution moyenne tension se situe entre le réseau de transport et l’utilisateur final. Il fonctionne à des tensions de 3 kV à 40,5 kV et transporte l'énergie qui alimente les usines, les bâtiments commerciaux et les quartiers résidentiels. Lorsqu'un défaut survient sur ce système, le courant de défaut peut atteindre des dizaines de milliers d'ampères. L'appareil qui interrompt ce courant est leDisjoncteur à vide haute tension intérieur. Contrairement à un disjoncteur à huile ou à SF6, le disjoncteur à vide utilise une ampoule à vide scellée pour éteindre l'arc. Cette conception offre un fonctionnement sans entretien, une longue durée de vie mécanique et des dimensions compactes, ce qui en fait le choix dominant pour les appareillages moyenne tension intérieurs. Pour les responsables des achats, comprendre comment le disjoncteur à vide protège le système de distribution est essentiel pour spécifier le bon équipement.
Ce guide est destiné aux acheteurs responsables de l’approvisionnement en disjoncteurs sous vide haute tension intérieurs pour les systèmes de distribution moyenne tension. Nous expliquerons le mécanisme de protection, le rôle de l'ampoule à vide, le mécanisme de fonctionnement, la coordination avec les relais de protection et les critères de sélection d'un fournisseur. Nous fournirons également des paramètres de produit détaillés de notre usine de Zhejiang Usune Electric Co., Ltd. Que vous construisiez une nouvelle sous-station, mettiez à niveau une gamme d'appareillages de commutation existante ou recherchiez des disjoncteurs de remplacement, ce guide vous aidera à prendre une décision éclairée qui garantit la sécurité et la fiabilité de votre système de distribution.

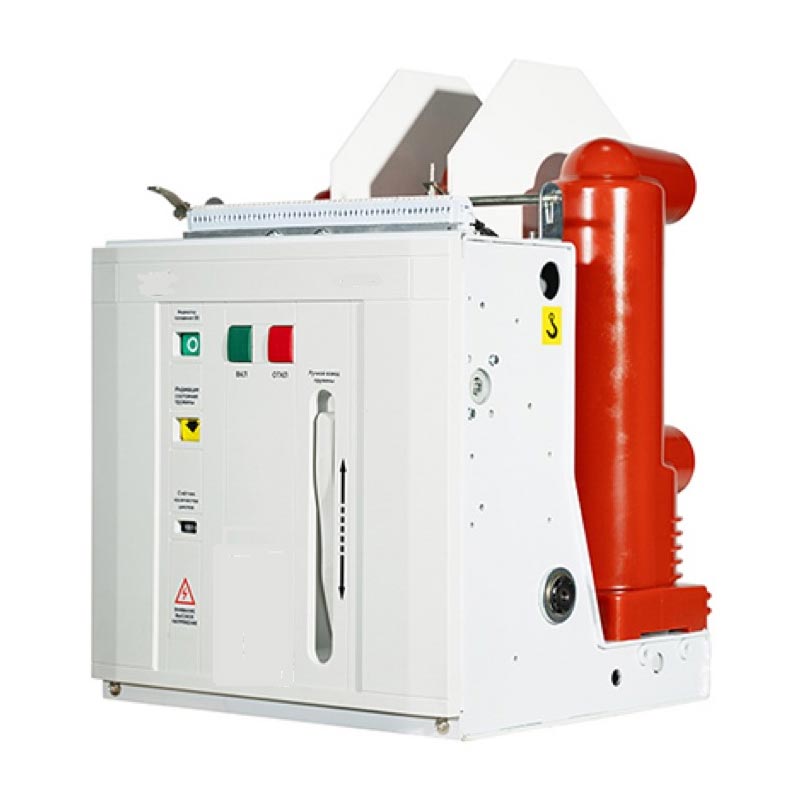

Un disjoncteur à vide haute tension intérieur remplit trois fonctions essentielles dans un système de distribution moyenne tension. Premièrement, il transporte le courant de charge normal en continu sans pertes ni échauffement significatifs. Deuxièmement, il interrompt le courant de défaut lorsqu'un court-circuit ou un défaut à la terre se produit, isolant ainsi la section défaillante du reste du système. Troisièmement, il fournit un moyen de commuter le circuit pour la maintenance, le transfert de charge ou la reconfiguration du système. Ces fonctions peuvent paraître simples, mais elles sont exécutées dans des conditions exigeantes. Le disjoncteur doit interrompre les courants de défaut pouvant atteindre 40 kA à des tensions allant jusqu'à 40,5 kV. Il doit le faire dans un délai de 50 à 80 millisecondes, avant que le défaut puisse causer des dégâts étendus. Et il doit fonctionner de manière fiable après des milliers d'opérations. Le tableau ci-dessous résume les fonctions du disjoncteur dans un système de distribution.
| Fonction | Description | Avantage pour le système de distribution |
| Transport de courant continu | Transporte un courant de charge normal sans perte significative | Assure une alimentation efficace |
| Interruption du courant de défaut | Interrompt les courts-circuits et les défauts à la terre | Empêche la propagation des défauts et les dommages aux équipements |
| Commutation pour maintenance | Fournit un moyen d’isoler le circuit | Permet une maintenance sûre et réduit les temps d’arrêt |
| Reconfiguration du système | Permet d'activer ou de désactiver le circuit | Offre une flexibilité opérationnelle au réseau |
| Isolement d'anomalie | Limite l’impact d’un défaut à la section concernée | Préserve l’alimentation électrique des sections saines |
ÀZhejiang Usune Electric Co., Ltd.,notre usine fabrique des disjoncteurs sous vide haute tension intérieurs pour les systèmes de distribution moyenne tension à des tensions de 12 kV à 40,5 kV. Nous concevons nos disjoncteurs pour répondre aux exigences les plus exigeantes en matière de courant de défaut et de commutation. Notre équipe d'ingénierie travaille avec des services publics et des entrepreneurs EPC pour spécifier le disjoncteur adapté à chaque application de distribution.
L'interrupteur à vide est le cœur du disjoncteur à vide haute tension intérieur. Il s'agit d'une enveloppe scellée en céramique ou en verre qui contient une paire de contacts dans un environnement sous vide poussé. Lorsque les contacts se séparent pour interrompre un défaut, un arc se forme. Dans le vide, l’arc n’est pas une décharge gazeuse comme dans l’air ou le SF6. Il s’agit plutôt d’un arc de vapeur métallique entretenu par la vaporisation du matériau de contact. L'ampoule à vide éteint l'arc en condensant rapidement la vapeur métallique sur les surfaces de contact et les blindages environnants. L'environnement sous vide offre également une rigidité diélectrique extrêmement élevée, ce qui empêche l'arc de se rallumer après son extinction. Le tableau ci-dessous résume le processus d'extinction de l'arc dans une ampoule à vide.
| Scène | Ce qui se produit | Résultat |
| Contacter la séparation | Partie contacts, formes d'arc | Le courant de défaut continue de circuler |
| Arc de vapeur métallique | L'arc brûle dans la vapeur métallique des contacts | L'arc est maintenu jusqu'à zéro courant |
| Zéro actuel | Le courant alternatif passe naturellement par zéro | L'arc est momentanément éteint |
| Condensation de vapeur | La vapeur métallique se condense sur les boucliers | La rigidité diélectrique se rétablit rapidement |
| Récupération diélectrique | L'espace vide retrouve l'isolation | L'arc ne peut pas se réamorcer, le circuit est interrompu |
Dans notre usine, nous utilisons des ampoules à vide de fabricants réputés qui sont testées selon les normes CEI pertinentes. Nous vérifions l’intégrité du vide de chaque interrupteur avant l’assemblage. Nos disjoncteurs sont testés pour vérifier leur pouvoir de coupure et leurs performances de récupération diélectrique. Notre objectif est de fournir à nos clients des disjoncteurs qui interrompent les pannes de manière fiable tout au long de leur durée de vie.
Le mécanisme de commande est le composant qui ouvre et ferme les contacts de l'ampoule à vide. Il doit fournir la force et la vitesse requises pour séparer les contacts dans le temps d'ouverture spécifié. Si le mécanisme est trop lent, l’arc persistera plus longtemps que nécessaire et le défaut ne sera pas résolu à temps. Si le mécanisme est trop faible, les contacts risquent de ne pas se séparer complètement et l'arc risque de se réamorcer. Le mécanisme de commande doit également être fiable sur des milliers d'opérations, car le disjoncteur peut rester inutilisé pendant des mois, puis être appelé à fonctionner. Les types de mécanismes de commande les plus courants pour les disjoncteurs à vide intérieurs sont les mécanismes à ressort et les actionneurs magnétiques. Les mécanismes à ressort stockent l'énergie dans un ressort et la libèrent pour ouvrir ou fermer le disjoncteur. Les actionneurs magnétiques utilisent une bobine électromagnétique pour piloter les contacts. Le tableau ci-dessous compare ces mécanismes.
| Type de mécanisme | Principe de fonctionnement | Avantages | Application typique |
| Mécanisme à ressort | Énergie stockée au printemps | Fiable, éprouvé, nécessitant peu d'entretien | Appareillage de distribution standard |
| Actionneur magnétique | Entraînement de bobine électromagnétique | Moins de pièces mobiles, contrôle précis | Appareillage compact, fonctionnement fréquent |
Chez Zhejiang Usune Electric Co., Ltd., notre usine utilise des mécanismes à ressort pour nos produits standard de disjoncteurs à vide haute tension d'intérieur en raison de leur fiabilité éprouvée et de leurs faibles exigences de maintenance. Nous proposons également des options d'actionneurs magnétiques pour les applications nécessitant un fonctionnement fréquent ou des dimensions compactes. Nous testons le mécanisme de commande de chaque disjoncteur pour vérifier ses temps d'ouverture et de fermeture ainsi que son endurance mécanique.
Le disjoncteur à vide haute tension intérieur ne fonctionne pas de manière isolée. Il fait partie d'un système de protection qui comprend des relais de protection, des transformateurs de courant et des transformateurs de tension. Les relais détectent le défaut et envoient un signal de déclenchement au disjoncteur. Les transformateurs de courant fournissent au relais une réplique réduite du courant primaire. Le disjoncteur s'ouvre alors pour éliminer le défaut. La coordination entre le relais et le disjoncteur est essentielle. Le relais doit fonctionner pendant le temps d'ouverture du disjoncteur et le disjoncteur doit s'ouvrir avant que le défaut ne provoque des dommages. Le tableau ci-dessous résume les paramètres de coordination.
| Composant | Fonction | Exigence de coordination |
| Transformateur de courant | Échelle du courant primaire pour le relais | Précis dans la classe de protection |
| Relais de protection | Détecte le défaut, envoie le signal de déclenchement | Temps de fonctionnement dans le temps de dégagement du disjoncteur |
| Briseur | S'ouvre pour effacer le défaut | Horaires d’ouverture dans les délais de coordination des relais |
| Appareil en amont | Protection des sauvegardes | Marge de sélectivité avec disjoncteur aval |
Dans notre usine, nous fournissons les données sur les heures d'ouverture et de fermeture de nos produits de disjoncteurs à vide haute tension intérieurs, afin que nos clients puissent effectuer l'étude de coordination. Nous fournissons également une assistance technique pour aider nos clients à vérifier que le disjoncteur se coordonne correctement avec leurs relais de protection. Notre objectif est de garantir que le système de protection fonctionne comme prévu.
Lors de l’achat d’un disjoncteur sous vide haute tension intérieur pour un système de distribution moyenne tension, plusieurs spécifications sont essentielles. Ceux-ci incluent la tension nominale, le courant nominal, le courant de coupure en court-circuit, le temps de coupure, l'endurance mécanique et le type de mécanisme de commande. La tension nominale doit correspondre ou dépasser la tension du système. Le courant nominal doit dépasser le courant de charge maximum. Le courant de coupure en court-circuit doit dépasser le courant de défaut maximum au point d'installation. Le temps d'interruption doit être suffisamment court pour maintenir la stabilité du système. L'endurance mécanique doit être suffisante pour le nombre d'opérations prévu. Le mécanisme de commande doit être fiable et facile à entretenir. Le tableau ci-dessous résume ces spécifications.
| Spécification | Gamme typique | Importance |
| Tension nominale | 12 kV - 40,5 kV | Doit correspondre à la tension du système |
| Courant nominal | 630 A - 4 000 A | Doit dépasser le courant de charge maximum |
| Courant de coupure de court-circuit | 20 kA - 40 kA | Doit dépasser le courant de défaut maximum |
| Temps d'interruption | 50 ms - 80 ms | Doit maintenir la stabilité du système |
| Endurance mécanique | 10 000 à 30 000 opérations | Doit correspondre au nombre d'opérations attendu |
| Mécanisme de fonctionnement | Ressort, actionneur magnétique | Sélectionné pour sa fiabilité et sa maintenance |
| Normes | CEI 62271-100, GB/T 1984 | Conformité aux normes internationales |
Chez Usune, notre usine fabrique des disjoncteurs sous vide haute tension pour répondre à ces spécifications et bien plus encore. Nous pouvons personnaliser le disjoncteur pour répondre aux exigences spécifiques du projet, notamment des tensions nominales spéciales, des courants nominaux et des mécanismes de fonctionnement. Notre équipe d'ingénierie peut vous aider dans le processus de sélection et fournir des données techniques détaillées pour votre projet.
L'évaluation d'un fournisseur de disjoncteurs sous vide haute tension d'intérieur pour la distribution moyenne tension nécessite de se concentrer sur la capacité de fabrication, les tests de type, la gestion de la qualité, l'expérience du projet et le support après-vente. Le fournisseur doit avoir la capacité de fabriquer des disjoncteurs selon les spécifications requises et d'effectuer des essais de type pour vérifier leurs performances. Ils doivent disposer d'un système de gestion de la qualité qui garantit une qualité constante. Ils doivent avoir de l'expérience dans les projets de distribution et une compréhension des exigences du réseau. Et ils doivent fournir un support après-vente, y compris l'installation, la mise en service et la maintenance. Le tableau ci-dessous résume ces critères d’évaluation.
| Critère d'évaluation | Que rechercher | Pourquoi c'est important |
| Capacité de fabrication | Équipements avancés d’usinage, d’assemblage et de test | Garantit la qualité et la cohérence des produits |
| Tests de types | Rapports d'essais CEI 62271-100 | Vérifie les performances et la conformité |
| Gestion de la qualité | Certification ISO 9001, dossiers d'inspection | Garantit une qualité constante du produit |
| Expérience de projet | Références de sous-stations de distribution, approbations de services publics | Démontre la capacité et la fiabilité |
| Assistance après-vente | Installation, mise en service, maintenance | Assure une fiabilité à long terme |
Dans notre usine, nous produisons des disjoncteurs sous vide haute tension pour l'intérieur depuis plus d'une décennie. Nous disposons de rapports d'essais de type conformes à la norme CEI 62271-100. Nous sommes certifiés ISO 9001 et nous conservons des enregistrements détaillés de toutes les inspections. Notre expérience en matière de projets comprend des sous-stations de distribution dans plusieurs pays. Notre équipe après-vente est disponible pour prendre en charge l’installation, la mise en service et la maintenance. Nous vous invitons à nous évaluer par rapport à ces critères et à nous considérer comme votre partenaire pour les disjoncteurs sous vide haute tension intérieurs.
Le tableau suivant fournit les principaux paramètres de produit pour nos disjoncteurs sous vide haute tension d'intérieur. Ces disjoncteurs sont conçus pour les systèmes de distribution moyenne tension à des tensions de 12 kV à 40,5 kV. Notre usine peut également produire des disjoncteurs sur mesure pour répondre à des exigences spécifiques.
| Paramètre | Gamme de spécifications | Remarques |
| Tension nominale | 12 kV, 24 kV, 40,5 kV | Sélectionné pour la tension du système |
| Courant nominal | 630 A - 4 000 A | Sélectionné pour le courant de charge |
| Courant de coupure de court-circuit | 20 kA - 40 kA | Sélectionné pour le niveau de défaut |
| Temps d'interruption | 50 ms - 80 ms | Sélectionné pour la coordination |
| Endurance mécanique | 10 000 à 30 000 opérations | Dépend du modèle |
| Mécanisme de fonctionnement | Ressort, actionneur magnétique | Sélectionné pour candidature |
| Milieu isolant | Vide | Sans entretien |
| Normes | CEI 62271-100, GB/T 1984 | Conformité aux normes internationales |
| MOQ | 1 unité | Négociable pour les grosses commandes |
| Délai de mise en œuvre | 4 à 8 semaines | Dépend de la quantité et de la personnalisation |
Dans notre usine, nous fabriquons nos disjoncteurs sous vide haute tension intérieurs pour répondre à ces spécifications et bien plus encore. Nous pouvons personnaliser la tension, le courant, le pouvoir de coupure et le mécanisme de fonctionnement en fonction de vos besoins spécifiques. Notre système de contrôle qualité comprend l’inspection des matières premières, l’inspection en cours de processus et l’inspection finale avant expédition. Notre objectif est de fournir à nos clients des disjoncteurs de haute qualité qui protègent leurs systèmes de distribution et garantissent la fiabilité du réseau.
Question 1 : En quoi un disjoncteur à vide diffère-t-il d'un disjoncteur SF6 ?
Réponse : Un disjoncteur à vide utilise une ampoule à vide scellée pour éteindre l'arc, tandis qu'un disjoncteur SF6 utilise de l'hexafluorure de soufre gazeux. Les casse-vide sont généralement utilisés pour les applications moyenne tension (jusqu'à 40,5 kV) et sont connus pour leur fonctionnement sans entretien et leur taille compacte. Les disjoncteurs SF6 sont utilisés pour des tensions plus élevées et ont un impact environnemental plus élevé en raison du potentiel de réchauffement climatique du SF6. Pour la distribution moyenne tension, le disjoncteur à vide est le choix dominant.
Question 2 : Quel est le temps d'interruption typique d'un disjoncteur à vide intérieur ?
Réponse : Le temps d'interruption typique d'un disjoncteur à vide haute tension intérieur est de 50 à 80 millisecondes. Cela inclut le temps de fonctionnement du relais et le temps d'ouverture du disjoncteur. Des temps d'interruption plus rapides sont disponibles pour les applications qui en ont besoin. Chez Zhejiang Usune Electric Co., Ltd., nos disjoncteurs sont testés pour vérifier que leur temps de coupure répond aux performances spécifiées.
Question 3 : À quelle fréquence un disjoncteur à vide intérieur doit-il être entretenu ?
Réponse : Les disjoncteurs à vide intérieurs sont connus pour leurs faibles besoins d’entretien. L'ampoule à vide est scellée et ne nécessite aucun entretien. Le mécanisme de commande doit être inspecté et lubrifié tous les 3 à 5 ans, ou après un nombre spécifié d'opérations. L'usure des contacts doit être inspectée après un défaut grave. Une inspection et un entretien réguliers sont essentiels pour garantir un fonctionnement fiable.
Question 4 : Un disjoncteur à vide peut-il être utilisé pour la commutation de batteries de condensateurs ?
Réponse : Oui, les disjoncteurs à vide peuvent être utilisés pour la commutation de batteries de condensateurs, mais ils doivent être spécifiquement conçus pour cette application. La commutation de batteries de condensateurs impose des exigences particulières, notamment la capacité à résister à des courants d'appel élevés et à une interruption sans réamorçage. Notre usine peut fournir des disjoncteurs avec des conceptions spéciales de contacts et de buses pour la commutation de batteries de condensateurs.
Question 5 : Quel est le délai de livraison typique pour un disjoncteur à vide intérieur ?
Réponse : Le délai de livraison typique pour un disjoncteur à vide haute tension intérieur est de 4 à 8 semaines, en fonction de la tension nominale, du pouvoir de coupure et des exigences de personnalisation. Pour les modèles standards, le délai peut être plus court. Chez Zhejiang Usune Electric Co., Ltd., nous travaillons en étroite collaboration avec nos clients pour respecter les calendriers de leurs projets.
Les disjoncteurs sous vide haute tension d'intérieur sont essentiels pour les systèmes de distribution moyenne tension, car ils permettent une élimination rapide des défauts, protègent les équipements connectés et offrent la flexibilité opérationnelle requise par les réseaux modernes. L'ampoule à vide offre un fonctionnement sans entretien et une longue durée de vie mécanique, ce qui en fait le choix dominant pour les appareillages de commutation intérieurs. Pour les responsables des achats et les ingénieurs des services publics, le choix du bon disjoncteur est une décision cruciale qui affecte la fiabilité et la stabilité du système de distribution. Chez Zhejiang Usune Electric Co., Ltd., notre usine possède l'expertise et la capacité de fabriquer des disjoncteurs sous vide haute tension d'intérieur qui répondent aux exigences moyenne tension les plus exigeantes. Nous utilisons une technologie avancée d'ampoules à vide, des mécanismes de fonctionnement fiables et des tests rigoureux pour garantir que nos disjoncteurs offrent des performances fiables.
