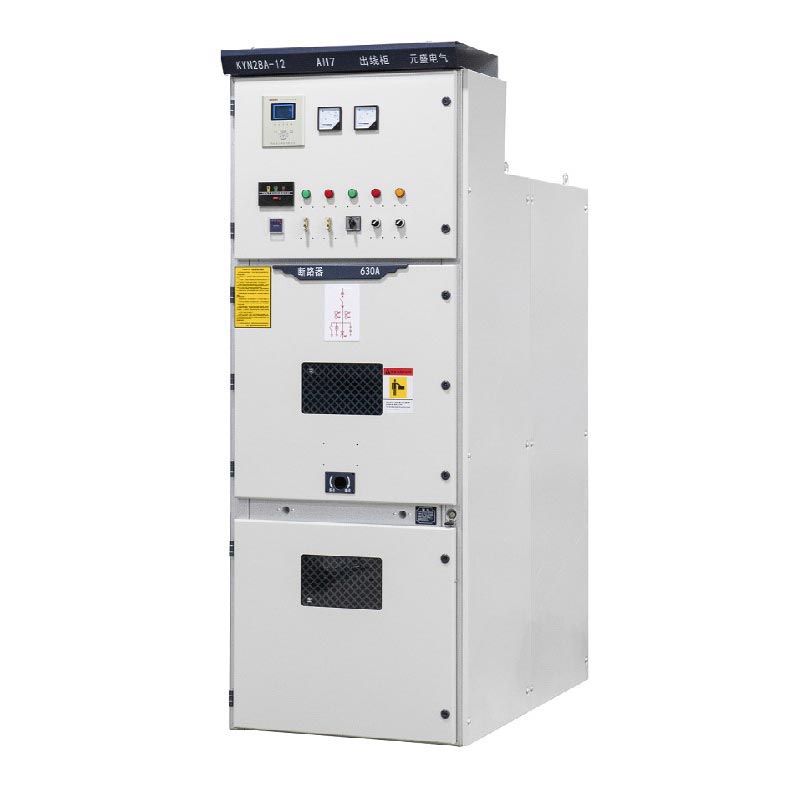

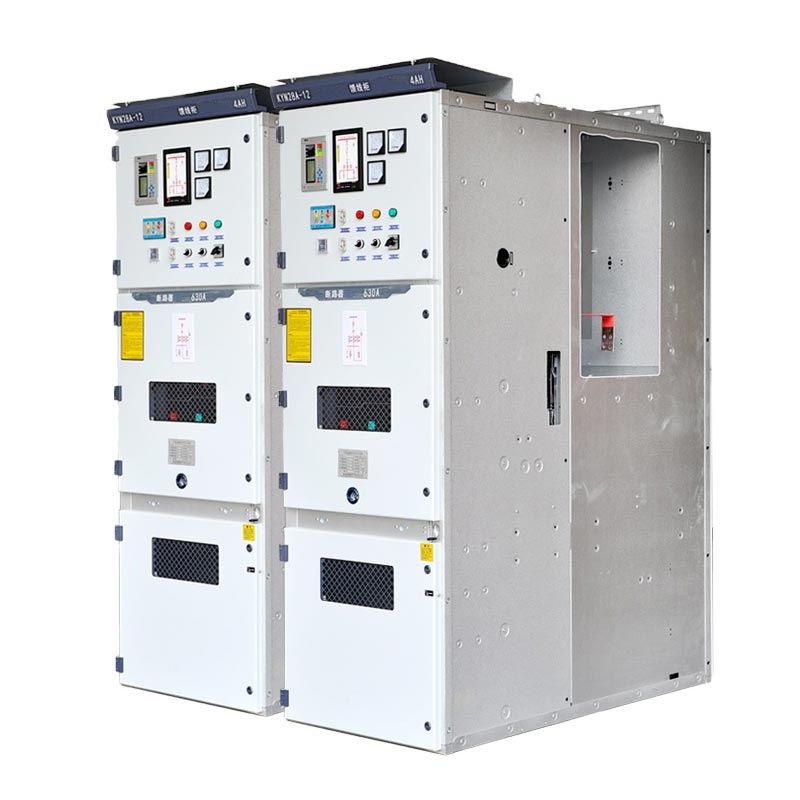

Panneaux 11kv Mv Vcb

Les panneaux MV Vcb 11 kV se positionnent comme une distribution d'énergie moyenne tension de qualité industrielle et de haute fiabilité. équipement, convient aux systèmes de tension 11 kV et inférieure et peut être utilisé dans un jeu de barres simple, un jeu de barres simple segmenté ou un jeu de barres double jeu de barres architectures. Ils adhèrent strictement aux normes telles que IEC 60298, IEC 694, GB3906-2006 et allemande DIN VDE 0670, et sont certifiés système de gestion ISO avec un contrôle standardisé tout au long du processus.

Appareillage basse tension

Appareillage moyenne tension

Paramètres de base et points forts structurels

1. Paramètres de base

Tension nominale 11 kV (compatible avec 3,6 ~ 12 kV), CA triphasé 50/60 Hz, courant nominal 630 A ~ 2 500 A (personnalisable), Courant de coupure en court-circuit 25 kA ~ 40 kA, niveau de protection IP4X (boîtier), compatible avec plusieurs systèmes architectures.

2. Points forts structurels

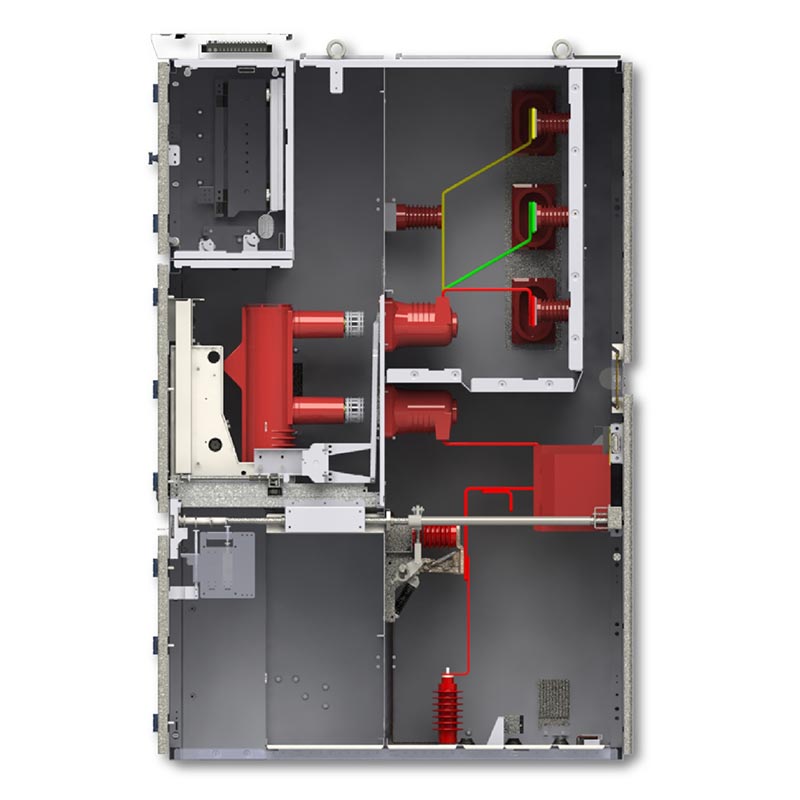

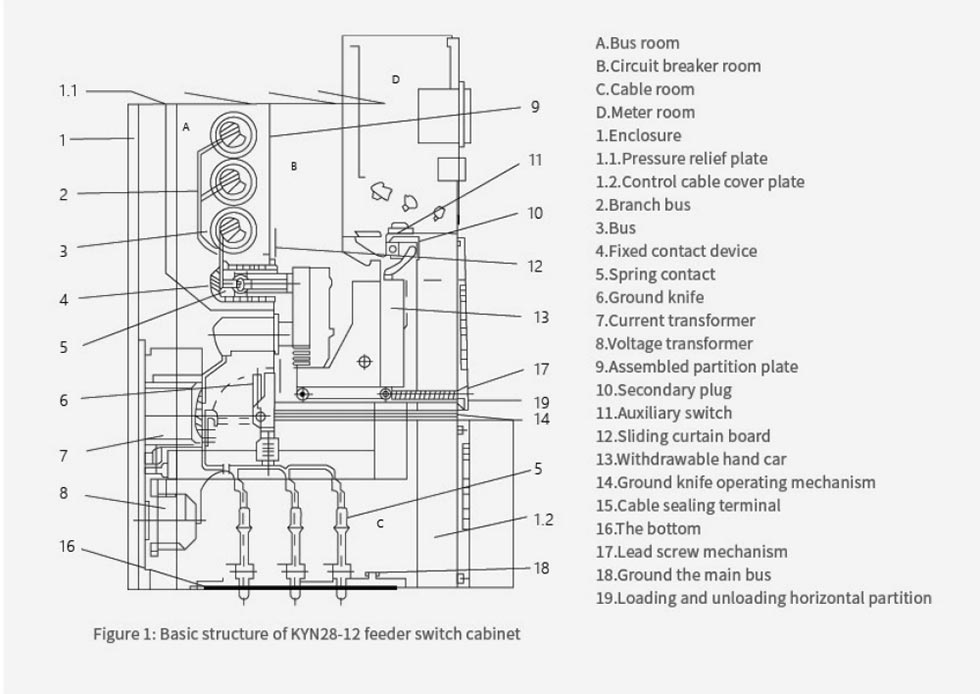

Structure amovible revêtue de métal, quatre compartiments indépendants, chariot à bras situé au centre pour un entretien facile ; équipé d'un système complet de verrouillage de sécurité à cinq épreuves, double protection mécanique + électrique, éliminer les erreurs de fonctionnement ; Forte adaptabilité environnementale, adaptée à diverses conditions de travail en intérieur.

Avantages principaux

1. Performance fiable : disjoncteur à vide avec réponse rapide, longue durée de vie mécanique, adapté aux utilisations fréquentes. fonctionnement dans plusieurs scénarios ;

2. Sûr et pratique : protection entièrement fermée, conception de chariot à main pour un entretien efficace, prend en charge l'intelligence exploitation et maintenance à distance ;

3. Qualité mondiale : un fabricant basé en Chine et une usine standardisée garantissent la capacité et la qualité de production ; comme un fournisseur de haute qualité, exporte vers plusieurs régions et fournit un service à cycle complet.

Cas d'application concret

Cas 1 : Projet de distribution 11 kV dans une sous-station 110 kV en Asie du Sud-Est

1. Contexte du projet : Cette sous-station est un centre d'alimentation électrique essentiel dans la région, nécessitant une alimentation stable de 11 kV. approvisionner les parcs industriels et les zones résidentielles environnantes. L'équipement doit posséder une grande fiabilité et conformité et être compatible avec le système électrique local de 50 Hz.

2. Solution d'application : Usune a personnalisé 28 panneaux MV VCB KYN28A-12 11 kV, adoptant un seul jeu de barres segmenté. et équipé de disjoncteurs à vide VS1 pour répondre aux exigences d'alimentation à double circuit.

3. Résultats de la mise en œuvre : Au cours des trois années écoulées depuis sa mise en service, l'équipement a fonctionné sans aucun problème. échecs, passant avec succès plusieurs tests dans des conditions extrêmes telles que des orages et des températures élevées. Il complète avec précision la distribution d'énergie et la protection contre les pannes, aidant la sous-station à atteindre "zéro panne de courant". exploitation et maintenance », et a reçu une grande reconnaissance de la part du service local de l'énergie.

Cas 2 : Mise à niveau de la distribution d'énergie haute tension dans une usine de fabrication automobile européenne

1. Contexte du projet : Les ateliers d'estampage et de peinture de l'usine ont des exigences extrêmement élevées en matière d'énergie. stabilité de l'alimentation, nécessitant une mise à niveau vers un système de distribution d'énergie de 11 kV. L'équipement doit être conforme aux normes UE Normes CEI, tout en tenant compte de la facilité de maintenance et de l'utilisation de l'espace.

2. Solution d'application : 16 panneaux Usune 11kV MV VCB ont été sélectionnés, en utilisant un chariot à bras situé au centre. structure, compatible avec un système de jeu de barres unique, et équipée de résistances anti-condensation et intelligentes modules de surveillance de la température et de l’humidité.

3. Résultats de mise en œuvre : L'équipement s'adapte parfaitement au système européen bi-fréquence 50 Hz/60 Hz. L'installation n'affecte pas la production normale en atelier et le chariot à bras peut être rapidement retiré pour l'entretien. Après la mise à niveau, le taux de panne d'alimentation électrique de l'usine a diminué de 90 %, répondant ainsi aux besoins de production continue. de la fabrication automobile.

Environnement de travail

1. Température de l'air ambiant : maximum +40°C, minimum -10°C ;
2. Humidité relative : moyenne quotidienne ≤ 95 %, moyenne mensuelle ≤ 90 % ;
3.Altitude : ≤ 1000 m ;
4. Intensité sismique : ne dépassant pas le grade 8 ;
5. L'équipement doit être installé dans des endroits exempts de risques d'incendie ou d'explosion, de pollution grave, de produits chimiques corrosion et fortes vibrations.
6. Si l'équipement doit être utilisé dans des conditions environnementales dépassant les exigences normales spécifiées en GB 3906, les dispositions pertinentes doivent être convenues entre l'utilisateur et le fabricant.

Spécifications techniques

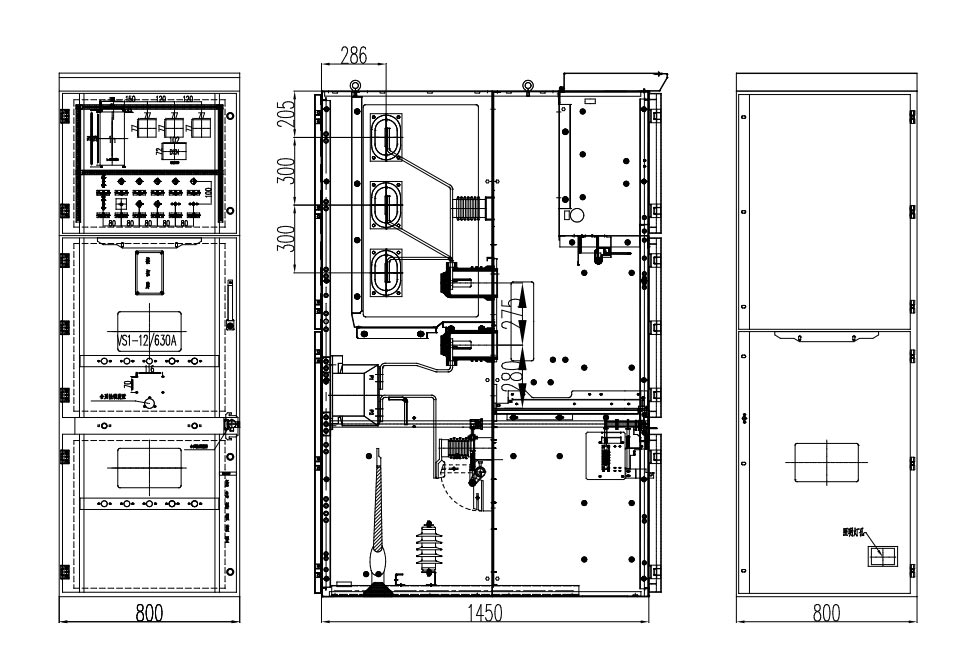

Dimension externe du produit

Référence du projet

Projet de lancement de fusée Cas-space

Rapport d'essai

FAQ

Q1 : Fonction de verrouillage quintuple ?

R : Comprend cinq fonctions principales telles que le disjoncteur anti-dysfonctionnement, avec double mécanique et électrique verrouillage pour éviter un mauvais fonctionnement.

Q2 : Les panneaux MV Vcb 11 kV sont-ils compatibles avec les systèmes 10 kV ?

R : Entièrement compatible, aucune modification requise, peut remplacer directement l'équipement existant et la personnalisation des paramètres est pris en charge.

Q3 : Conformité des exportations et service après-vente ?

R : Conformes aux normes internationales, les certifications régionales peuvent être personnalisées ; réponse rapide de la Chine usine et service après-vente localisé à partir de points de vente mondiaux.

Force de la marque et de l'usine

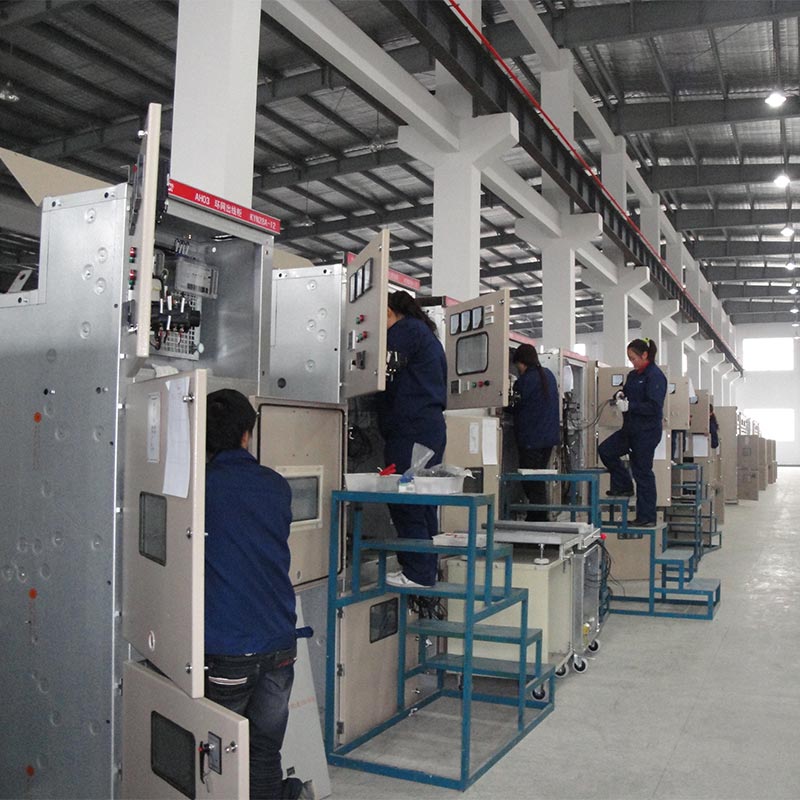

Usune s'appuie sur son usine principale en Chine, avec une capacité de production annuelle de plus de 5 000 panneaux. Il se vante gestion numérisée de bout en bout, intégrant la R&D, la fabrication et les ventes. Ses produits couvrent plus de 30 pays, ce qui en fait un fournisseur et fabricant de distribution d'énergie moyenne tension de confiance pour les clients mondiaux.
