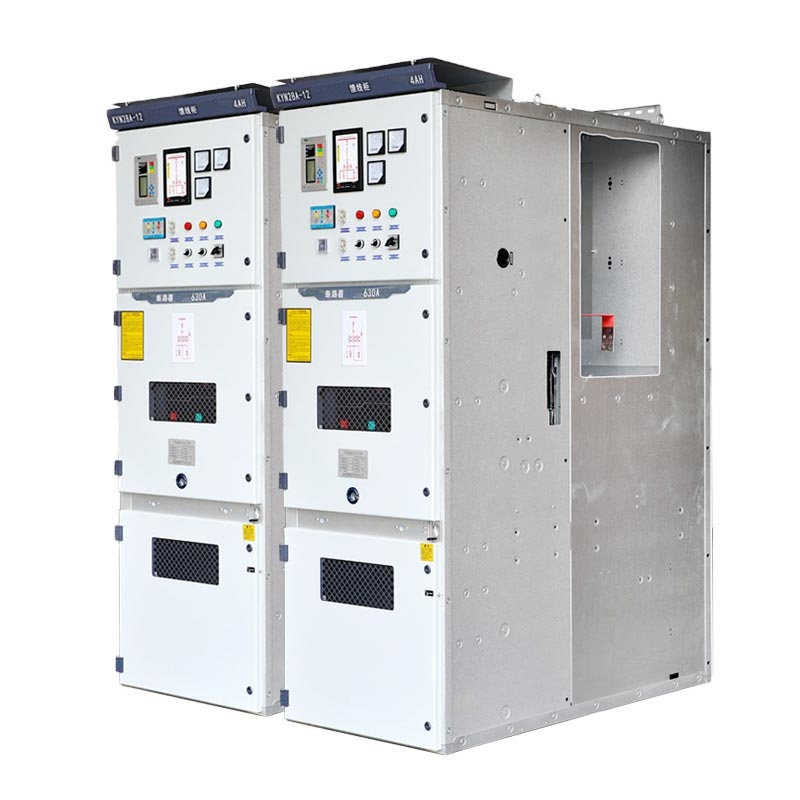

L'appareillage de commutation Usune Kyn28 11 kV convient aux systèmes CA triphasés de 3,6 kV à 12 kV, 50 Hz, permettant la réception de puissance, distribution, contrôle, protection et surveillance. Il prend en charge la sectionnement d'un jeu de barres simple, la sectionnement d'un jeu de barres simple et le double méthodes de connexion des jeux de barres, ce qui en fait un dispositif de distribution d'énergie clé dans les systèmes électriques. En tant que produit de base d'un fournisseur chinois professionnel d'équipements électriques, il est devenu un distributeur d'énergie moyenne tension de confiance mondialement Solution grâce à ses capacités de fabrication en usine et à sa qualité stable.
Appareillage basse tension
Appareillage moyenne tension
L'appareillage de commutation Usune Kyn28 11 kV adhère strictement aux normes internationales et nationales pour garantir le produit fiabilité, sécurité et interopérabilité :
1. CEI 60298 / CEI 62271-200 : Appareillage de commutation sous enveloppe métallique CA avec des tensions nominales de 1 kV à 52 kV
2. GB 3906-2006 : Appareillage de commutation et armoires de commande sous enveloppe métallique de 3 à 35 kV CA
3. DL/T 404-2007 : Spécifications techniques pour l'appareillage de commutation haute tension CA intérieur
4. GB/T 11022 : Spécifications générales pour les appareils de commutation haute tension

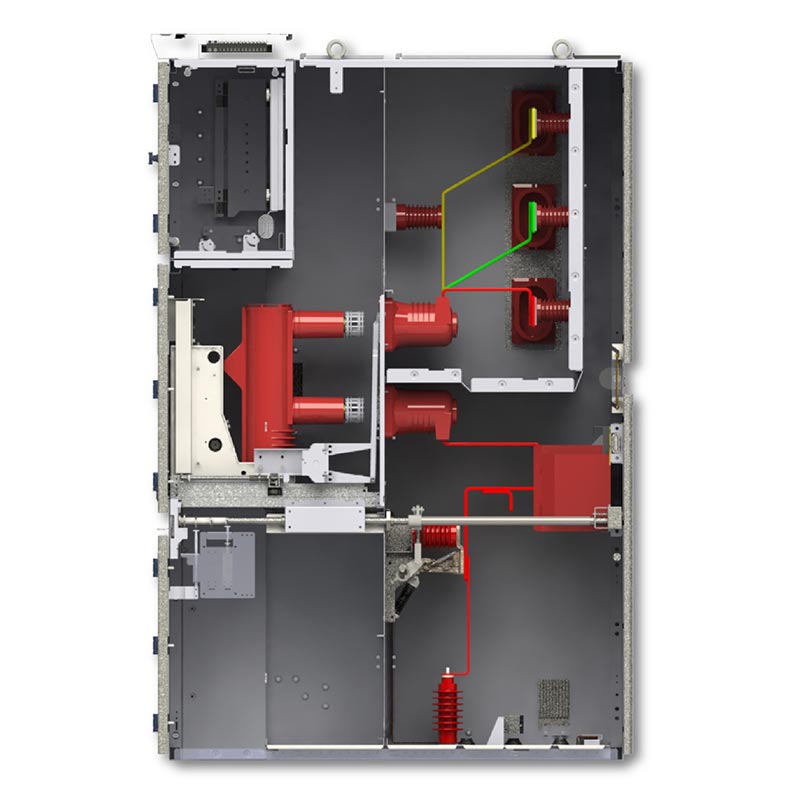

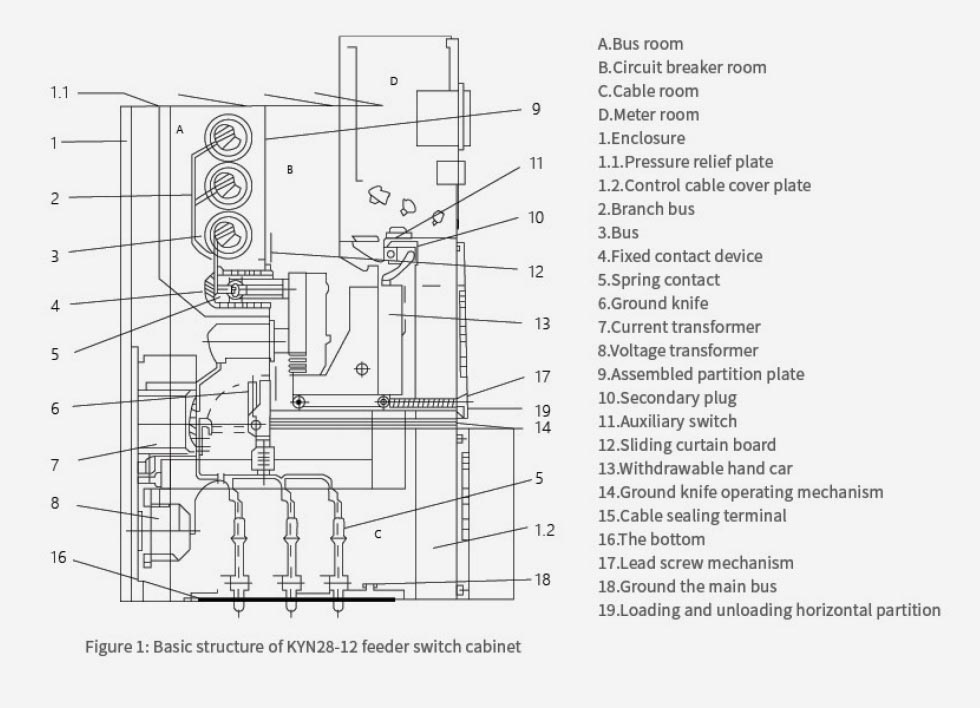

Le boîtier Kyn28 Switchgear 11kV adopte une structure boulonnée modulaire en matériau galvanisé/laminé à froid de haute qualité plaque d'acier, divisée en cinq compartiments de mise à la terre indépendants par des cloisons métalliques, empêchant efficacement les défauts propagation.
1. Compartiment disjoncteur : équipé d'un chariot à disjoncteur sous vide amovible avec mécanique
verrouillage
2. Compartiment de jeu de barres : installe les jeux de barres principaux et les jeux de barres de dérivation, isolés indépendamment.
3. Compartiment pour câbles : utilisé pour les connexions de câbles, contenant des transformateurs, des interrupteurs de mise à la terre, des parafoudres, etc.
4. Compartiment des instruments de contrôle : installe les relais, les instruments, les dispositifs de protection et les circuits secondaires.
5. Canal de décompression : équipé d'un dispositif de décompression en haut, permettant une libération sûre de la pression de l'arc
en cas de panne.
1. Conception de chariot à main amovible : le disjoncteur et les chariots à main PT sont interchangeables, permettant un entretien rapide
et remplacement sans mettre hors tension toute la section du jeu de barres.
2. Verrouillage complet à cinq protections : empêche l'ouverture/fermeture accidentelle du disjoncteur, empêche
pousser/tirer le chariot sous charge, empêche la fermeture de l'interrupteur de mise à la terre lorsqu'il est sous tension, empêche la mise sous tension
lorsque l'interrupteur de mise à la terre est fermé et empêche toute entrée accidentelle dans les compartiments sous tension.
3. Structure compacte : fonctionnement et maintenance frontaux, économisant de l'espace d'installation.
4. Haute adaptabilité environnementale : chauffage à condensation intégré, adapté aux environnements humides.
1. Armoire de ligne entrante (alimentation de réception)
2. Armoire de ligne sortante (distribuant l'énergie aux départs/moteurs)
3. Transformateur de tension et armoire de mesure de tension
4. Armoire de comptage (avec compteur d'énergie)
5. Armoire de section de jeu de barres
6. Armoire d'isolement
- Température ambiante : -15 ℃ ~ +40 ℃
- Humidité relative moyenne quotidienne ≤95%, moyenne mensuelle ≤90%
- Pas de gaz explosifs, corrosifs ni de poussières conductrices, pas de vibrations sévères
- Installation intérieure uniquement
| Article | Spécification |
| Tension nominale (Ur) | 3,6kV, 7,2kV, 12kV |
| Fréquence nominale | 50 Hz |
| Courant nominal (Ir) | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Courant assigné de coupure en court-circuit | 25 kA, 31,5 kA, 40 kA, 50 kA (3 s) |
| Courant de tenue de courte durée nominal | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Degré de protection | IP4X (boîtier externe), IP2X (compartiments internes) |
Projet de distribution d’énergie d’un complexe commercial urbain. Un complexe commercial de 50 étages (bureaux + commerciaux + divertissement) dans l'est de la Chine utilise 18 unités Usune Kyn28 Switchgear 11kV, y compris les lignes entrantes, les lignes sortantes, les terminaux terminaux, les compteurs, armoires de section et armoires d'isolement, avec alimentation redondante via double jeu de barres.
Après deux ans de fonctionnement, il a atteint une fiabilité d'alimentation électrique de 99,98 %, sans coupure de courant imprévue. Le l'appareillage peut être rapidement remplacé, réduisant considérablement le temps de maintenance. L'armoire compacte permet d'économiser de l'espace dans le salle de distribution et un radiateur à condensation assure un fonctionnement stable dans les environnements humides.
R : La principale différence réside dans la structure de l’appareillage de commutation débrochable. Les disjoncteurs peuvent être retirés indépendamment et interchangés, éliminant ainsi le besoin d’une panne de courant complète pendant la maintenance. Cela se traduit par une plus grande sécurité et efficacité de maintenance, et le compartiment indépendant limite efficacement la plage de défauts.
R : Oui. En tant que fabricant professionnel, Usune propose une conception de déclassement à haute altitude, une isolation améliorée et protection contre la corrosion et chauffage intégré pour garantir un fonctionnement fiable dans les environnements humides.
R : L'ensemble de la machine est accompagné d'une garantie de 12 mois, d'une équipe technique mondiale qui répond 24 heures sur 24 et rapidement. service sur place disponible dans les zones principales. Nous assurons également une maintenance à long terme et une formation technique.
