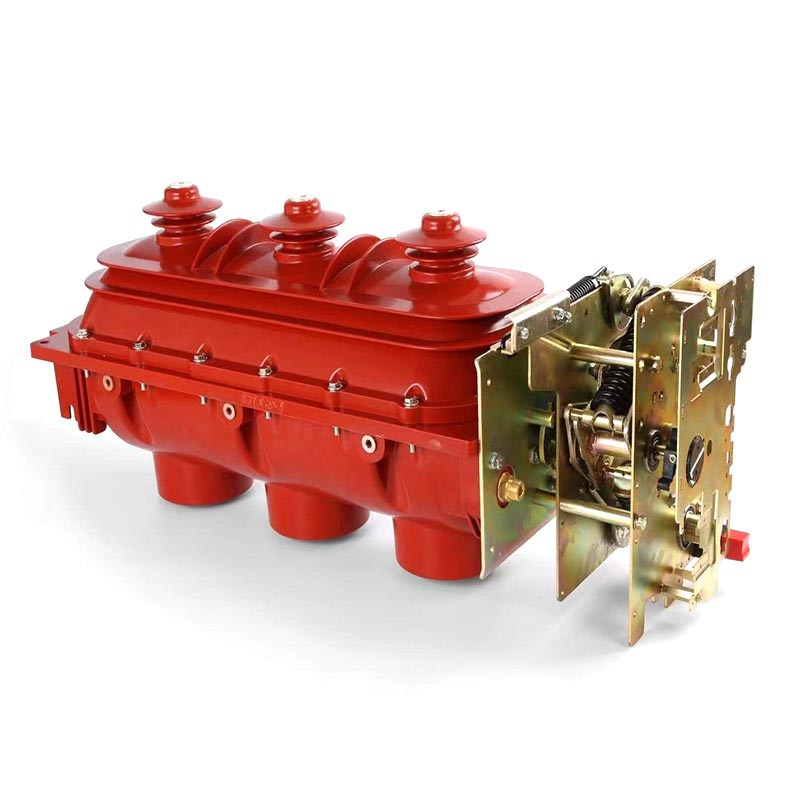

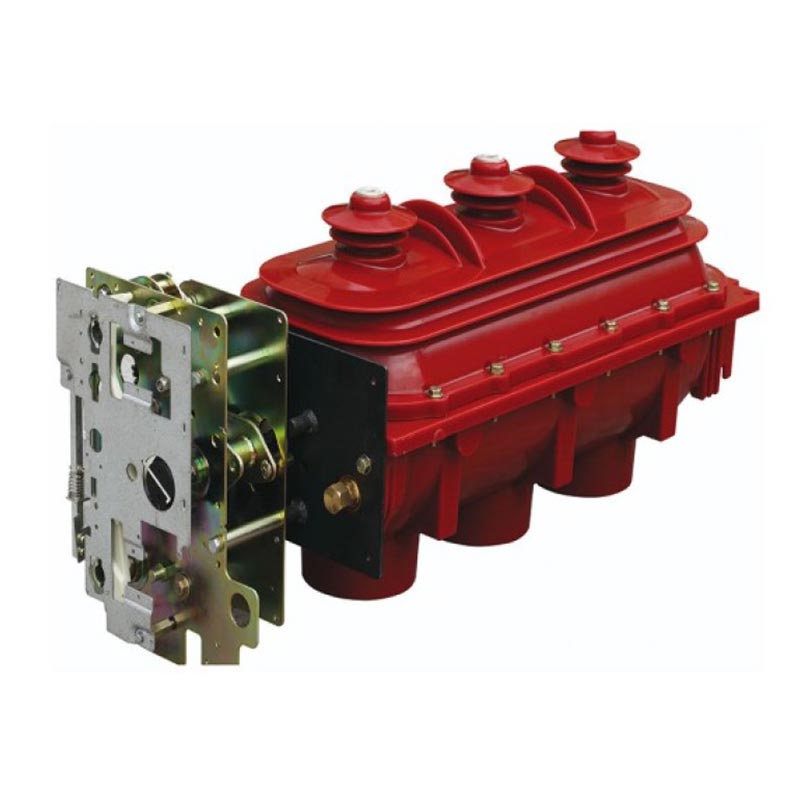

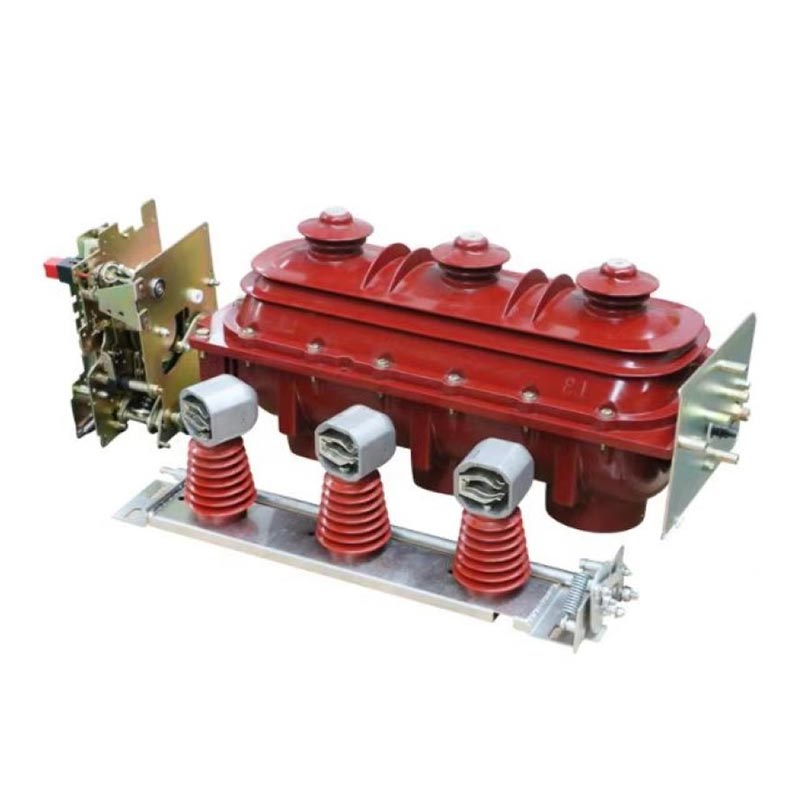

Commutateur de coupure de charge Rmu

L'interrupteur de coupure de charge Usune RMU comprend principalement trois types de produits développés indépendamment : AC intérieur interrupteurs de charge SF6 haute tension, appareils combinés interrupteur-fusible de charge et interrupteurs de charge montés sur tête de câble, couvrant les modèles FLN36-12D (interrupteur de charge) et FLRN36-12D (appareil combiné interrupteur de charge-fusible). Ces produits peut répondre aux besoins de divers scénarios de distribution d'énergie et est particulièrement adapté aux besoins complexes exigences opérationnelles du système électrique chinois. En tant que produit principal de Zhejiang Usune Electric Co., Ltd., ce Le commutateur est fabriqué dans l'usine moderne de l'entreprise, soumis à des tests de qualité rigoureux tout au long du processus. pour garantir des performances stables et fiables.

Avantages principaux

1. Usune est profondément impliqué dans la R&D et la production d'équipements électriques haute tension depuis de nombreuses années, accumuler une riche expérience dans les applications sur le terrain. L'interrupteur-sectionneur RMU a été largement utilisé dans des milliers de projets tant au niveau national qu'international, vérifiant son adaptabilité et sa fiabilité dans divers environnements.

2. Le commutateur de coupure de charge RMU a été développé indépendamment par l'équipe R&D professionnelle d'Usune, absorbant les avancées technologies étrangères et optimiser sa conception pour l'adapter aux caractéristiques réelles du système électrique chinois. C'est Le principe d'extinction d'arc, la conception structurelle et le mécanisme de fonctionnement reflètent tous une profonde expertise professionnelle dans le domaine des appareillages haute tension.

3. Le produit a passé un ensemble complet de tests de type et ses performances sont entièrement conformes aux normes GB 3804, GB 16926, IEC. 60265 et CEI 60420, démontrant son autorité technique et sa conformité.

4. Utilisant une structure spéciale d'étanchéité dynamique et statique, il offre d'excellentes performances d'étanchéité et est équipé avec un manomètre visuel pour une surveillance en temps réel. Des verrouillages mécaniques fiables garantissent la sécurité opérationnelle. Comme fabricant professionnel, Usune fournit un service après-vente complet, renforçant encore la confiance des clients.

Caractéristiques structurelles

1. L'interrupteur de charge et les appareils électriques combinés se composent d'un boîtier isolé unifié, d'un corps d'interrupteur et d'un ressort. mécanisme de commande, porte-fusible et système de déclenchement de fusible. Les interrupteurs de charge montés sur tête de câble sont équipés d'un boîtier isolé dédié et mécanisme de commande à ressort universel.

2. Les boîtiers supérieur et inférieur sont coulés avec de la résine époxy pour former une cavité intérieure scellée remplie de gaz. La rotation de le contact mobile commun atteint trois positions : « fermeture », « ouverture » et « mise à la terre », garantissant une flexibilité et commutation fiable.

3. L'avant du boîtier du mécanisme est équipé d'un manomètre SF6 et d'un indicateur de position. Le poste L'indicateur est directement lié à l'arbre d'entraînement du contact mobile, garantissant une indication précise et fiable.

4. Un port de décompression est situé à l'arrière du boîtier. En cas de surpression interne due à un défaut, le gaz est évacué vers l'arrière, empêchant l'éjection vers l'avant et assurant la sécurité du personnel.

5. Des verrouillages mécaniques fiables sont fournis entre l'interrupteur de charge et l'interrupteur de mise à la terre, et entre le l'interrupteur de mise à la terre et la porte avant (correspondance du panneau) pour éviter tout risque de mauvais fonctionnement.

6. Les commutateurs de charge montés sur borne de câble sont équipés de connecteurs de câble avant anti-contact, prenant en charge la haute tension connexions de câbles aux extrémités entrantes et sortantes, et sont spécifiquement conçues pour les dérivations/jonctions de câbles boîtes.

Principe d'extinction d'arc

L'interrupteur-sectionneur RMU utilise du gaz SF6 comme moyen d'extinction d'arc, présentant une excellente extinction d'arc performances. Lorsque l'interrupteur coupe le courant, les contacts mobiles et fixes se séparent, générant un arc. Entraîné par un champ magnétique permanent, l'arc tourne rapidement autour des contacts, permettant une désionisation rapide et refroidissement, extinction au point de passage à zéro actuel ; après rupture, un écart de double rupture avec un niveau élevé de une isolation d'isolation est formée, ce qui entraîne une forte capacité de coupure, une usure minimale des contacts et une longue durée de vie électrique. la vie.

Mécanisme de fonctionnement

1. Mécanisme de commande manuel à ressort de type II

Utilisé pour les opérations de commutation, de fermeture, d'ouverture et de mise à la terre de l'interrupteur de charge. Le trou de commande supérieur contrôle l'interrupteur de mise à la terre et le trou de commande inférieur contrôle l'interrupteur de charge ; après la fermeture, le voyage printemps stocke l'énergie de manière synchrone et le déclenchement ne peut être déclenché que via un bouton manuel ou un signal de fusible.

2. Mécanisme de commande à ressort électrique de type II

Basée sur le mécanisme manuel, cette conception ajoute un dispositif de stockage d'énergie moteur et une bobine de déclenchement. Manuel et électrique les opérations sont indépendantes et n’interfèrent pas les unes avec les autres. Il prend en charge la télécommande et le fonctionnement la tension comprend AC220V, DC220V, DC110V et DC48V.

Conditions de fonctionnement

1. Conditions normales de fonctionnement

- Température ambiante : −25 °C ~ +40 °C
- Altitude : Ne dépassant pas 2000m
- Humidité : Humidité relative moyenne quotidienne ≤95 % ; humidité relative moyenne mensuelle ≤90 % ; vapeur d'eau moyenne quotidienne pression ≤2,2 kPa ; Pression de vapeur d'eau moyenne mensuelle ≤ 1,8 kPa
- Air ambiant exempt de poussières, de fumées, de gaz corrosifs/inflammables, de vapeurs et de pollution par les brouillards salins
- Les vibrations externes et les interférences sismiques sont négligeables
- Amplitude d'interférence électromagnétique induite par le circuit secondaire ≤ 1,6 kV

2. Conditions particulières d'exploitation

Selon GB/T 11022-1999 « Exigences techniques communes pour les normes d'appareillage de commutation et d'appareillage à haute tension », le commutateur doit fonctionner dans des conditions normales ; si les conditions de fonctionnement réelles s'écartent de la plage normale (comme une altitude supérieure à 2000 m, une température excessive, une humidité élevée et une condensation facile, etc.), l'utilisateur a besoin trouver un accord avec le fabricant.

Principaux paramètres techniques

Paramètres techniques du fusible

Référence du projet

Projet de lancement de fusée Cas-space

Rapport d'essai

Cas d'application réels

Cas 1 : Projet de distribution d'électricité dans une communauté résidentielle à Hangzhou, Chine Une grande communauté résidentielle à Hangzhou, avec des exigences élevées en matière de stabilité et de sécurité de l'alimentation électrique, a sélectionné le disjoncteur de charge Usune FLRN36-12D appareil combiné interrupteur-fusible comme équipement de distribution d'énergie de base après comparaison. Installé dans le poste communautaire, il est responsable de la commutation et de la protection des lignes électriques de 8 postes résidentiels bâtiments (1200 ménages). Depuis sa mise en service en 2024, l'équipement a fonctionné de manière stable pendant plus de 12 mois sans aucun déclenchement ni coupure de courant. Sa conception de verrouillage fiable et ses performances d'extinction d'arc SF6 prévenir efficacement les pannes de courant causées par les courants de défaut, garantissant ainsi la vie normale des résidents. En tant que fournisseur de ce projet, Usune a fourni des conseils d'installation sur site et des services de maintenance réguliers, méritant des éloges de la part de la gestion immobilière communautaire et des résidents.

FAQ

Q1 : À quelles normes l'interrupteur-sectionneur Usune RMU répond-il et comment ses performances fiables sont-elles garanties ?

A1 : Le produit a passé un ensemble complet de tests de type et ses performances sont entièrement conformes à la norme GB 3804 "3kV~63kV AC Interrupteur de coupure de charge haute tension", GB 16926 "Appareil combiné interrupteur de coupure de charge haute tension-fusible" et CEI 60265 et les normes CEI 60420. De plus, le produit est développé indépendamment par Usune, avec un contrôle qualité strict. tout au long du processus, depuis l'approvisionnement en matières premières jusqu'à la production et les tests en usine. Sa dynamique unique et une structure d'étanchéité statique, une surveillance de la pression en temps réel et des verrouillages mécaniques fiables garantissent tous un fonctionnement à long terme. fonctionnement stable.

Q2 : L'interrupteur-sectionneur Usune RMU peut-il être utilisé dans des environnements spéciaux tels qu'une altitude élevée et une humidité élevée ?

A2 : Le produit est conçu pour être compatible avec des conditions normales de fonctionnement (altitude ≤ 2000m, température −25 °C ~ +40 °C, etc.). Si les conditions de fonctionnement réelles s'écartent de la plage normale (par exemple, altitude supérieure à 2 000 m, température excessive, humidité élevée et condensation), les utilisateurs doivent consulter le fabricant (Zhejiang Usune Electric Co., Ltd.) à l’avance. L'équipe R&D professionnelle d'Usune peut fournir des solutions personnalisées basées sur des environnements pour assurer un fonctionnement stable du produit.
