Avec la mise à niveau continue des réseaux électriques urbains, les nouveaux systèmes de production d'énergie et d'alimentation industrielle, les appareillages moyenne tension compacts, intelligents et nécessitant peu d'entretien sont devenus un équipement de base indispensable pour l'ingénierie de distribution d'énergie. LeUnité principale en anneau avec disjoncteur, représenté par l'unité principale à anneau isolé dans l'air SF6 de la série XGN15, a progressivement remplacé l'appareillage de commutation encombrant traditionnel en raison de son faible encombrement, de ses performances stables et de sa forte évolutivité. Ce blog reprend les produits fabriqués parZhejiang Usune Electric Co., Ltd.en tant que noyau, présente de manière exhaustive les fonctionnalités du produit, les paramètres techniques complets, la structure interne, les spécifications de fonctionnement, les scénarios d'application et les services de support.

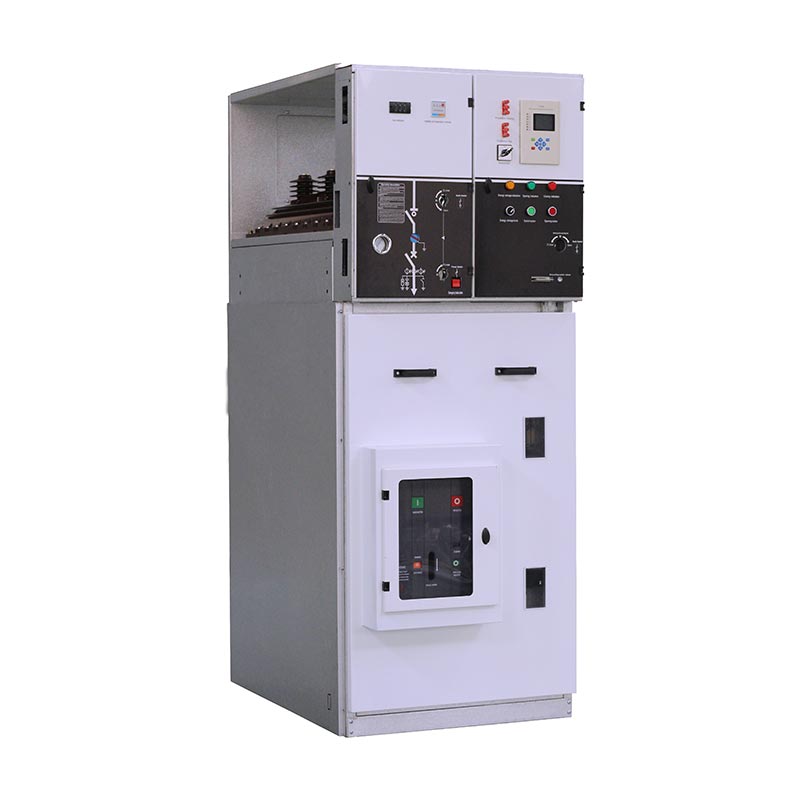

Le Unité principale en anneau avec disjoncteurest un appareillage modulaire sous enveloppe métallique spécialement développé pour les systèmes de distribution d'énergie moyenne tension de 12 kV à 36 kV. Adoptant une technologie avancée de commutateur de charge en hexafluorure de soufre SF6 et d'isolation de l'air, il intègre des fonctions de coupure de circuit, de protection, de surveillance et de verrouillage dans une seule armoire. Développé et produit indépendamment parZhejiang Usune Electric Co., Ltd., le produit de la série XGN15 présente une disposition compacte, un fonctionnement flexible et un verrouillage mécanique fiable.
Différente des armoires de commande conventionnelles, cette unité principale en anneau est conçue pour l'automatisation de la distribution d'énergie. Il réduit considérablement la difficulté de construction sur site et de maintenance ultérieure, et convient à divers espaces d'installation étroits. Soutenu par le système complet de R&D, de production et de test de l’entreprise, chaque lien de production est strictement conforme aux normes internationales, garantissant un fonctionnement stable à long terme des produits dans des environnements de distribution d’énergie complexes. Il a été largement promu dans la rénovation des réseaux électriques urbains et ruraux, l'alimentation électrique industrielle et civile, les nouvelles énergies et d'autres domaines au pays et à l'étranger.
L'unité principale en anneau avec disjoncteurse démarque sur le marché des appareillages moyenne tension avec de multiples atouts. Combinés à une technologie de R&D indépendante et à une conception optimisée, ses principaux avantages se résument comme suit :
•Configuration diversifiée de l'interrupteur principal : équipé en standard d'un interrupteur de charge SF6 auto-produit, qui a une longue durée de vie, un fonctionnement stable et un faible coût de maintenance. Les utilisateurs peuvent également choisir d'installer des disjoncteurs à vide pour améliorer la capacité de coupure et le niveau de protection de sécurité, en s'adaptant aux différentes demandes de distribution d'énergie.
•Double fonctionnement et mise à niveau intelligente : prend en charge les modes de fonctionnement manuel et électrique pour répondre aux diverses habitudes de fonctionnement sur site. Il peut être associé aux appareils FTU et RTU pour réaliser un contrôle à distance, une signalisation à distance, une mesure à distance et un réglage à distance, répondant pleinement aux « quatre exigences à distance » de l'automatisation de la distribution et réalisant une gestion intelligente du réseau.
•Technologie avancée de surveillance et de protection : capteurs et relais de protection intégrés de haute précision, qui peuvent surveiller l'état de fonctionnement de l'équipement en temps réel, répondre rapidement aux pannes et protéger efficacement la sécurité des systèmes de distribution d'énergie et des opérateurs.
•Structure légère et extensible : adopte un schéma d'assemblage optimisé, pratique pour le transport, le levage et l'installation. La conception modulaire permet une combinaison libre et une extension ultérieure de la capacité, s'adaptant de manière flexible à l'évolution de la demande d'énergie du marché.
• Haute sécurité et taille compacte : structure d'isolation de l'air + dispositif de verrouillage mécanique fiable, empêchant efficacement les erreurs de fonctionnement. La petite taille de l'armoire permet d'économiser de l'espace au sol, qui est l'équipement préféré pour les sous-stations et les salles de distribution avec un espace limité.
Pour assurer le fonctionnement stable et sûr duUnité principale en anneau avec disjoncteur,l'équipement a des exigences claires pour l'environnement d'exploitation. Tous les produits sont testés conformément aux normes suivantes :
1.Altitude maximale : ≤1000 m
2. Plage de température ambiante : -35 ℃ ~ 45 ℃, la différence de température maximale ne doit pas dépasser 25 ℃
3. Norme d'humidité : humidité relative quotidienne moyenne ≤95 % ; Humidité relative mensuelle moyenne ≤90 %
4. Résistance sismique : s'adapter à une intensité sismique de 8 degrés et moins
5. Exigences du site : pas de vibrations graves, d'impacts, de feu ouvert, de corrosion chimique et de risques d'explosion
Veuillez confirmer l'environnement sur site avant l'installation pour prolonger la durée de vie de l'équipement et éviter les pannes opérationnelles.
Le tableau suivant répertorie tous les paramètres techniques standard de la série XGN15Unité principale en anneau avec disjoncteur, couvrant trois niveaux de tension principaux de 12 kV, 24 kV et 36 kV, pour votre référence d'approvisionnement et de conception technique :
| S/N | Nom | Unité | 12kV | 24kV | 36kV |
| 1 | Tension nominale | kV | 12 | 24 | 36 |
| 2 | Courant nominal | A | 630 | 630 | 630 |
| 3 | Courant de coupure nominal en boucle fermée | A | 630 | 630 | 630 |
| 4 | Courant nominal de coupure de charge | A | 630 | 630 | 630 |
| 5 | Courant de tenue de courte durée nominal | kA | 16 | 16 | 16 |
| 6 | Courant de tenue de crête assigné | kA | 40 | 40 | 40 |
| 7 | Courant nominal de fermeture de court-circuit | kA | 40 | 40 | 40 |
| 8 | Tension de tenue à la fréquence industrielle (phase-phase et phase-terre) | kV | 28 | 50 | 70 |
| 9 | Tension de tenue à la fréquence industrielle (sur la distance d'isolement) | kV | 32 | 60 | 80 |
| 10 | Tension nominale de tenue à la foudre (phase-phase et phase-terre) | kV | 75 | 125 | 170 |
| 11 | Tension nominale de tenue à la foudre (sur la distance d'isolement) | kV | 85 | 145 | 195 |
| 12 | Courant de transfert nominal | A | 630 | 630 | 630 |
| 13 | Endurance mécanique | opérations | M1 1000 | M1 1000 | M1 1000 |
| 14 | Endurance électrique | opérations | E1 | E1 | E1 |
| 15 | Pression du gaz SF6 (20℃) | bar | 0.5 | 0.5 | 0.5 |
| 16 | Taux de fuite annuel | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Degré de protection du boîtier | / | IP3X | IP3X | IP3X |
LeUnité principale en anneau avec disjoncteurprend en charge plusieurs types d’armoires et une configuration flexible des composants. Différents corps d'armoires ont des normes de taille correspondantes pour les systèmes 12 kV, 24 kV et 36 kV, comme indiqué dans le tableau ci-dessous :
| Non. | Type d'appareillage de commutation | Configuration facultative | Dimensions 12 kV (L×P×H, mm) | Dimensions 24 kV (L×P×H, mm) | Dimensions 36 kV (L×P×H, mm) |
| 1 | Panneau LBS entrant/sortant | Interrupteur de charge, sectionneur de terre, jeu de barres principal | 375×1000×1635 ; 500×1000×1885 | 375×1000×1635 ; 600×1200×2000 | 750×1400×2250 ; 900×1600×2300 |
| 2 | Panneau de protection du transformateur | Interrupteur de charge, sectionneur de terre, fusible, jeu de barres principal | 375×1000×1635 ; 500×1000×1885 | 375×1000×1635 ; 600×1200×2000 | 750×1400×2250 ; 900×1600×2300 |
| 3 | Panneau de mesure | Transformateur, fusible, jeu de barres principal | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | Panneau sortant CB | Disjoncteur, transformateur de courant, interrupteur de charge, sectionneur de terre, protection relais, jeu de barres principal | 500×1000×1635 ; 750×1000×1635 | 750×1000×1885 ; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB sortant avec panneau de comptage | Disjoncteur, transformateur de courant, transformateur, interrupteur de charge, sectionneur de terre, protection relais, jeu de barres principal | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Structure globale du Cabinet
Le cabinet deUnité principale en anneau avec disjoncteurest divisé en unités indépendantes supérieures et inférieures, avec cloison claire et forte sécurité :
1. Salle des jeux de barres : située dans la partie supérieure de l'armoire, la barre omnibus principale traverse tout le groupe d'appareillage pour réaliser la transmission de puissance entre les armoires.
2. Salle de commutation principale : équipée d'un interrupteur de charge SF6 encapsulé dans de la résine époxy, d'un trou d'observation et d'un densimètre de gaz SF6 en option.
3. Salle des câbles : espace spacieux pour le câblage des câbles, qui peut être équipé d'un parafoudre, d'un transformateur de courant et d'autres accessoires. La plaque inférieure et la porte de l'armoire sont amovibles pour faciliter l'installation des câbles.
4. Mécanisme de fonctionnement et salle de contrôle basse tension : équipé d'un verrouillage mécanique, d'un indicateur de position, de contacts auxiliaires, d'une bobine de déclenchement et d'autres composants, prenant en charge diverses boucles de contrôle et instruments de mesure.
L'unité principale en anneau du module XGN15 V est composée d'un disjoncteur à vide, d'un disjoncteur SF6, d'un mécanisme de verrouillage et d'un sectionneur de terre. Les méthodes d'installation sont fixes à l'avant et fixes latéralement. Le disjoncteur et l'interrupteur de charge peuvent être verrouillés pour éviter un mauvais fonctionnement.
6.2 Deux types de mécanismes de fonctionnement
•Type K (mécanisme à ressort unique à double fonction) : l'interrupteur de charge est actionné indépendamment par un levier ou un moteur ; le sectionneur de terre est entraîné par un ressort de compression et actionné par un levier séparé.
•Type A (mécanisme à double ressort à double fonction) : l'interrupteur de charge adopte un stockage d'énergie à ressort, un levier de support, un moteur ou un déclenchement par bouton. Le sectionneur de terre est actionné par un levier indépendant à ressort.
Toutes les opérations duUnité principale en anneau avec disjoncteurdoit être effectué avec la porte de l'armoire fermée. Les opérateurs doivent suivre le processus standardisé :
7.1 Fonctionnement sous tension
1. Vérifiez que la porte de l'armoire est complètement fermée, insérez la poignée de commande dans le trou supérieur et tournez de 180° dans le sens inverse des aiguilles d'une montre jusqu'à ce que le bruit de séparation du frein se fasse entendre et que le sectionneur de terre soit déconnecté.
2.Insérez la poignée dans le trou inférieur et tournez-la de 180° dans le sens des aiguilles d'une montre jusqu'à ce que le son de fermeture se fasse entendre. L'indicateur est en position de travail et l'opération de mise sous tension est terminée.
7.2 Fonctionnement hors tension
1. Insérez la poignée dans le trou inférieur et tournez à 180° dans le sens inverse des aiguilles d'une montre pour couper l'alimentation ; s'il est équipé d'un bouton, appuyez directement sur le bouton de déclenchement.
2. Vérifiez que l'affichage en direct est complètement éteint pour confirmer que la salle des câbles est impuissante. Insérez la poignée dans le trou supérieur et tournez-la de 180° dans le sens des aiguilles d'une montre pour fermer le sectionneur de terre. La porte de l'armoire est déverrouillée et l'opération de mise hors tension est terminée.
Remarque : Vérifiez le manomètre SF6 avant chaque opération de commutation pour vous assurer que l'équipement fonctionne dans la plage de pression normale.
8.1 Transport et stockage
•Lorsque l'armoire est fixée sur la plaque inférieure, elle peut être transportée par chariot élévateur ; sinon, utilisez un levage intégré. L'équipement doit être maintenu vertical pendant le transport et ne doit pas être renversé.
•L'appareillage de commutation ne doit pas être stocké à l'extérieur pendant une longue période pour éviter l'humidité, la poussière et la corrosion.
8.2 Règles d'entretien
1. L'équipement ne nécessite aucun entretien dans les 3 ans dans des conditions de fonctionnement normales et le mécanisme de commande à ressort n'a pas besoin de lubrification.
2. Le cycle d'entretien régulier est de 1 an. Le contenu de l'entretien comprend le serrage de tous les connecteurs électriques, l'aspiration et l'inspection des composants internes.
3. Effectuez régulièrement des tests de fermeture et d'ouverture pour tous les interrupteurs et sectionneurs de terre, et testez la boucle électrique pour garantir un fonctionnement flexible.
4. Inspectez et déboguez les dispositifs de protection des relais avant de les mettre en service.
9.1 Documents et accessoires joints
Chaque ensemble deUnité principale en anneau avec disjoncteurest livré avec des matériaux complets : certificat de produit, manuel d'utilisation, dessins de conception technique et un jeu de poignée de commande spéciale.
9.2 Informations de commande requises
Les clients doivent fournir les informations suivantes lors de la commande : schéma de câblage du circuit principal, plan d'installation de l'appareillage de commutation, modèle de composant, schéma de boucle auxiliaire et autres exigences techniques particulières, afin de garantir que les produits sont personnalisés avec précision.
Zhejiang Usune Electric Co., Ltd. a été fondée en 2011 et située dans la zone de développement économique de Yueqing, une célèbre base de production électrique en Chine. La société dispose d'un capital social de 8 millions de dollars américains, d'un atelier de production moderne de 4 300㎡ et de plus de 100 employés professionnels. Après des années de développement, elle a construit trois lignes de production principales : une ligne de production d'appareillages basse et moyenne tension, une ligne de production de disjoncteurs haute tension et une ligne de production d'injection de résine époxy.
L'entreprise intègre la R&D, la production et la vente, avec une matrice de produits complète couvrant les appareillages haute et basse tension, les transformateurs, les inductances mutuelles, les disjoncteurs haute tension et les accessoires de commutation. Elle a passé les certifications ISO 9001, ISO 14001 et ISO 45001 et est devenue un fournisseur qualifié de State Grid Corporation of China et de China Railway Construction Corporation. Avec plus de 14 ans d'expérience dans l'industrie, l'entreprise dispose d'une équipe de R&D expérimentée et d'un système de contrôle qualité strict, prenant en charge la personnalisation OEM. Le cycle de production conventionnel est contrôlé dans un délai de 15 à 20 jours et tous les produits sont équipés de rapports de tests complets pour garantir une qualité fiable.
LeUnité principale en anneau avec disjoncteura été appliqué dans de nombreux projets clés au pays et à l'étranger, accumulant une riche expérience en ingénierie :
• Projets de lancement aérospatial
• Projets d'usine chimique et de centrale électrique du groupe Huaneng
•Centrales nucléaires, centrales hydroélectriques et centres de stockage de pétrole
• Communautés résidentielles urbaines, complexes commerciaux et sites pittoresques prenant en charge la distribution d'électricité.
• 318 projets d'autoroutes nationales, de chemins de fer, de tunnels et d'autres projets d'alimentation électrique pour les transports
Les performances stables du produit et le service après-vente attentionné ont remporté les éloges unanimes de la part des entrepreneurs en ingénierie et des utilisateurs finaux.
Q1 : Êtes-vous un fabricant ou une société commerciale ?
R : Nous sommes une usine directe professionnelle. TousUnité principale en anneau avec disjoncteuret d'autres produits électriques sont produits de manière indépendante, à des prix directs d'usine compétitifs.
Q2 : Combien de temps puis-je obtenir le devis après l’envoi de la demande ?
R : Notre équipe commerciale vous fournira un devis formel dans les 24 heures suivant la réception de votre demande détaillée.
Q3 : Pouvons-nous personnaliser le logo et l’apparence des produits ?
R : Oui, nous prenons en charge les services OEM et ODM et pouvons imprimer les logos des clients et les informations de l'entreprise sur l'armoire, selon les besoins.
Q4 : Quel est le délai de production standard ?
R : Le délai de livraison est déterminé par la quantité commandée. Normalement, les marchandises peuvent être livrées dans les 15 à 20 jours après réception du dépôt.
Q5 : Quel est votre processus de contrôle qualité ?
R : Nous mettons en œuvre une inspection complète du processus depuis les matières premières, les accessoires jusqu'aux produits finis. Tous les équipements seront soumis à des tests de routine en usine avant la livraison, avec plusieurs rapports de tests fournis.
Q6 : Comment résoudre les problèmes de qualité des produits après-vente ?
R : Si un problème de qualité survient, veuillez nous envoyer des photos ou des vidéos. Notre équipe technique proposera une solution ciblée dans un délai de 1 à 3 jours.
Q7 : Quelle est la période de garantie du produit ?
R : Nous fournissons un service de garantie de 12 mois à compter de la date de livraison.
Q8 : Pourquoi nous choisir comme fournisseur ?
R : Nous avons plus de 14 ans d'expérience professionnelle, de solides capacités de R&D et de personnalisation, un contrôle de qualité strict, un cycle de livraison stable et des rapports de test complets, fournissant des solutions d'équipement de distribution d'énergie à guichet unique.
En tant qu'équipement de base pour l'alimentation électrique moderne du réseau en anneau moyenne tension, leUnité principale en anneau avec disjoncteurintègre une structure compacte, une fonction intelligente, une maintenance réduite et une sécurité élevée, qui s'adapte parfaitement à la tendance de développement du réseau intelligent urbain, de la nouvelle production d'énergie et de la distribution d'énergie industrielle. Soutenu par une forte force de R&D, des lignes de production standardisées et un système de contrôle de qualité parfait,Zhejiang Usune Electric Co., Ltd.fournit des unités principales en anneau personnalisables de haute qualité et un ensemble complet de services de support pour les clients internationaux.
Que vous soyez engagé dans des contrats d'ingénierie énergétique, dans la vente en gros d'équipements électriques, dans la construction de nouveaux projets énergétiques ou dans la rénovation de réseaux urbains, nos produits peuvent répondre à vos divers besoins en matière d'approvisionnement et d'ingénierie. Si vous souhaitez en savoir plus sur les paramètres du produit, les schémas personnalisés, les devis et les détails de la coopération sur le projet, n'hésitez pas àContactez-nous. Notre équipe commerciale et technique internationale professionnelle vous répondra dans les meilleurs délais, vous fournira une assistance en matière d'échantillons gratuits et des conseils techniques professionnels, et se réjouit d'établir des relations de coopération gagnant-gagnant à long terme avec des partenaires du monde entier.
