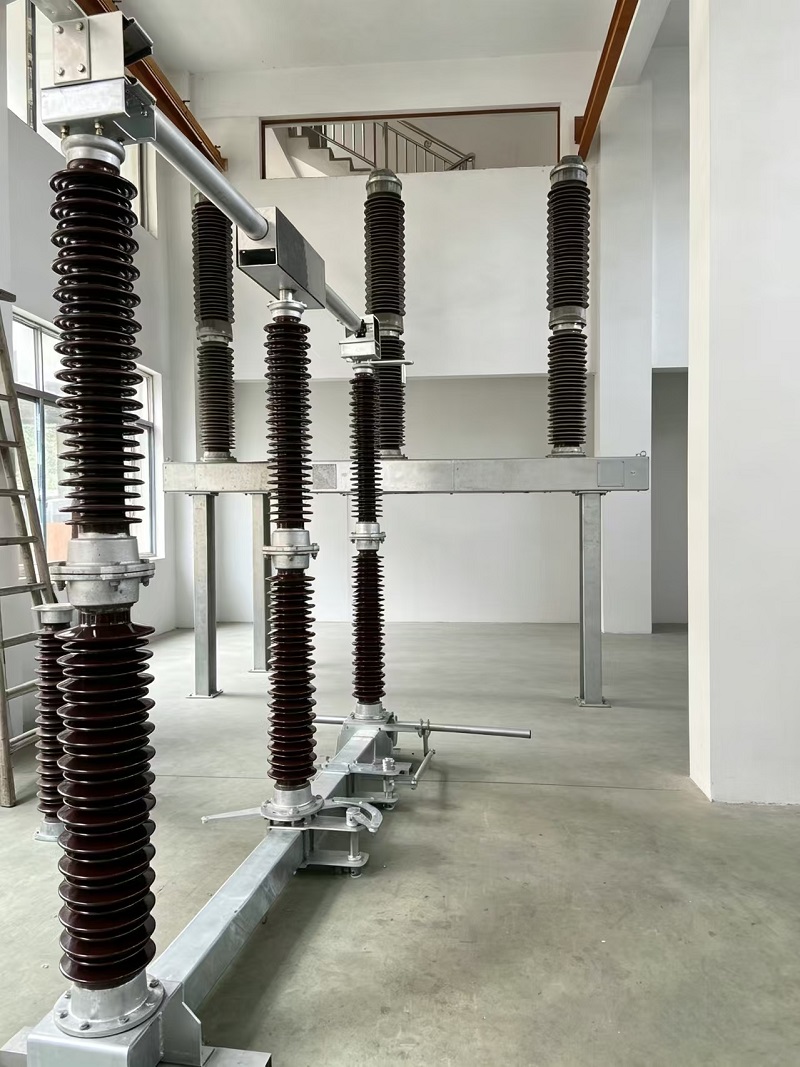

LeSectionneur 220kVest un dispositif d'isolation extérieure haute tension conçu pour les sous-stations de transport d'énergie CA 220 kV. Il est principalement utilisé pour isoler les circuits électriques, fournir un point de déconnexion de sécurité visible et garantir des opérations de maintenance sûres pour les équipements haute tension.
En tant que fabricant professionnel d'équipements de sous-stations haute tension en Chine, nous fournissons des solutions fiables de sectionneur 220 kV offrant des performances électriques stables, une forte adaptabilité extérieure et une conformité aux normes internationales. Le produit est conçu conformément aux exigences de la norme CEI 62271-102 et est largement utilisé dans les systèmes de transmission et de distribution d'énergie.
En fonctionnement normal, leSectionneur 220kVtransporte le courant nominal en permanence. Lorsqu'un entretien est nécessaire, il crée un espace d'isolation clairement visible après ouverture, permettant aux opérateurs d'inspecter et de réparer en toute sécurité les équipements électriques en aval.
Le sectionneur est conçu pour les opérations de commutation de courant à vide et fonctionne avec des disjoncteurs et des sectionneurs de terre pour améliorer la sécurité de fonctionnement des sous-stations.
Le sectionneur 220 kV complet se compose d'une structure principale triphasée, de support d'isolateurs, d'un système conducteur, d'un cadre de base en acier et d'un mécanisme de commande motorisé. Chaque composant est optimisé pour un fonctionnement extérieur à long terme dans des conditions de haute tension.
Les contacts conducteurs sont fabriqués à partir de matériaux en alliage de cuivre plaqué argent haute densité. Cette conception réduit efficacement la résistance de contact, minimise l'augmentation de la température pendant un fonctionnement continu et améliore la conductivité électrique et la fiabilité du service.
Les isolateurs de support sont fabriqués en porcelaine d'alumine de haute qualité ou en caoutchouc de silicone composite en option. La structure d'isolation offre une excellente rigidité électrique et une excellente résistance à l'environnement, garantissant un fonctionnement stable dans les sous-stations extérieures.
Le châssis de base adopte une structure en acier galvanisé à chaud avec une forte résistance à la corrosion. Il convient à une installation extérieure à long terme et aide à maintenir la résistance mécanique dans différentes conditions météorologiques.
Le sectionneur extérieur 220 kV est équipé d'un mécanisme de commande motorisé, tandis qu'un fonctionnement manuel d'urgence est également disponible. Le boîtier du mécanisme est conçu avec un indice de protection IP54 pour améliorer la protection contre la pénétration de poussière et d'eau.
Le mécanisme de commande comprend des contacts auxiliaires qui fournissent des signaux de retour de position pour les systèmes de surveillance à distance. Cela permet aux opérateurs de vérifier efficacement l’état des commutateurs dans les sous-stations modernes.
Le sectionneur peut être intégré à des disjoncteurs et des sectionneurs de terre pour éviter des opérations incorrectes. Le système de verrouillage de sécurité garantit que :
| Type de produit | Interrupteur de déconnexion haute tension extérieur |
| Tension nominale | 252kV |
| Fréquence nominale | 50Hz |
| Courant continu nominal | 1250A / 2000A / 2500A |
| Courant de tenue de courte durée (3 s) | 40kA / 50kA |
| Courant de tenue de crête | 100kA / 125kA |
| Méthode de fonctionnement | Commande motorisée avec commande manuelle de secours |
| Protection du boîtier du mécanisme | IP54 |
| Norme applicable | CEI 62271-102 |
Le sectionneur 220 kV est largement utilisé dans les systèmes de transport d'énergie haute tension, notamment :
Avec des performances d'isolation fiables et une forte adaptabilité environnementale, cet équipement permet un fonctionnement sûr et stable des systèmes électriques modernes.
Le sectionneur 220 kV est conçu pour une installation en extérieur et peut fonctionner de manière fiable dans diverses conditions environnementales.
Le produit peut être personnalisé en fonction des différentes exigences du projet, notamment des solutions d'isolation, des mécanismes de fonctionnement et des fonctionnalités d'adaptation environnementale.
En tant que fabricant chinois expérimenté d'équipements de sous-stations haute tension, nous nous concentrons sur la fourniture de solutions de transmission d'énergie fiables et personnalisées. Notre sectionneur 220 kV combine une conception structurelle avancée, des matériaux durables et un contrôle qualité strict pour répondre aux exigences exigeantes des systèmes électriques modernes.
Conforme aux normes CEI, options de configuration flexibles et assistance technique professionnelle, notre sectionneur 220 kV fournit une solution fiable pour une isolation sûre et un fonctionnement efficace des sous-stations haute tension.
