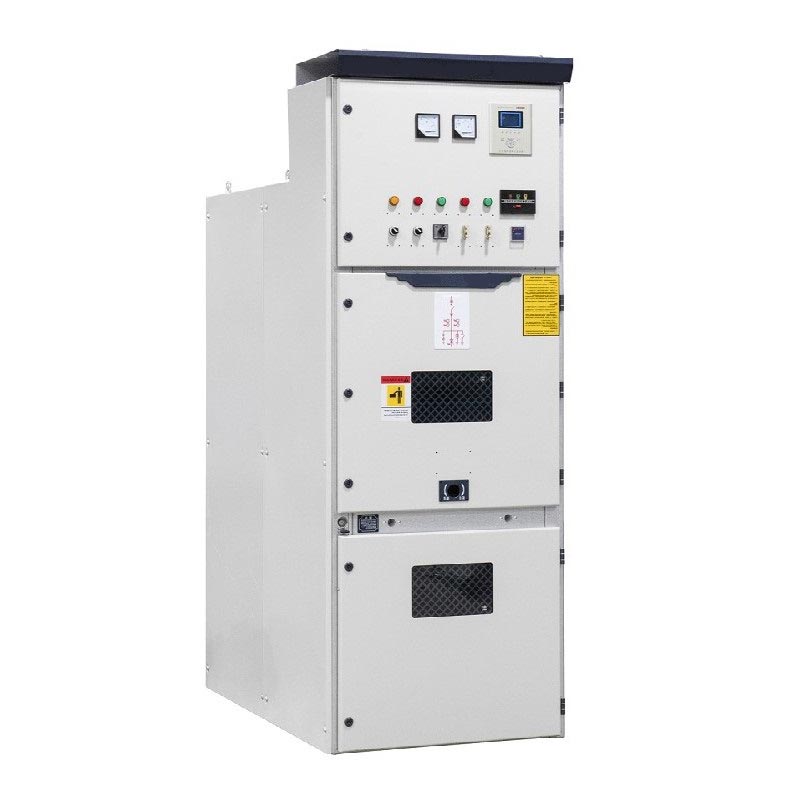

L'appareillage de commutation Usune Kyn28 12 kV est un dispositif de distribution d'énergie haute tension intérieur avec des tensions nominales couvrant 3,6 kV, 7,2 kV et 12 kV, adaptés aux systèmes d'alimentation CA triphasés 50/60 Hz. C'est un équipement électrique de base dans l'énergie moderne domaines de la transmission et de la distribution, de la distribution d'énergie industrielle et de l'alimentation électrique des bâtiments commerciaux. Le produit adopte une structure blindée à enveloppe métallique, séparant complètement les unités fonctionnelles telles que les disjoncteurs, les jeux de barres, câbles et contrôle des instruments. Cette conception élimine dès le départ la propagation des défauts d’arc. C'est aussi équipé d'un chariot disjoncteur à vide débrochable, permettant une maintenance et un remplacement rapides sans arrêt le long du jeu de barres, répondant pleinement aux exigences fondamentales des systèmes électriques pour un fonctionnement sûr, stable et efficace et entretien.

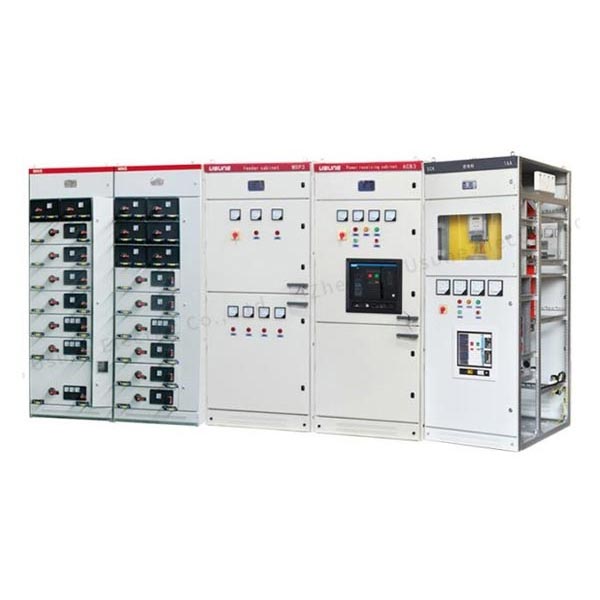

Appareillage basse tension

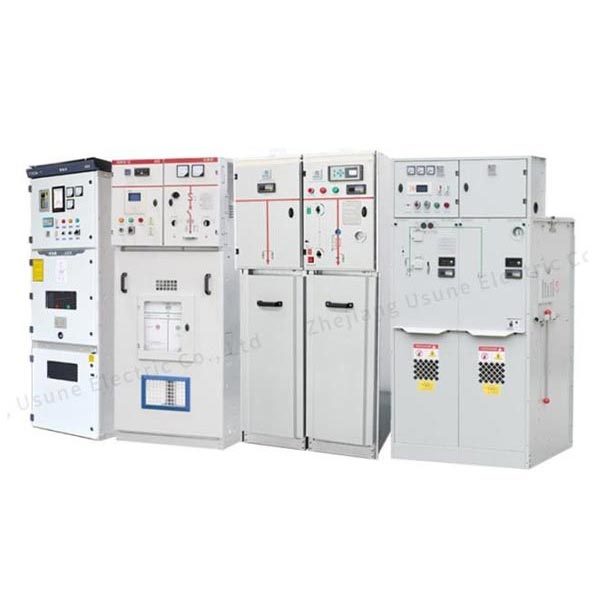

Appareillage moyenne tension
| Paramètres techniques | Caractéristiques |
| Tension nominale (Ur) | 3,6kV, 7,2kV, 12kV |
| Fréquence nominale | 50 Hz/60 Hz |
| Courant nominal (Ir) | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Courant de coupure de court-circuit nominal | 25 kA, 31,5 kA, 40 kA, 50 kA (3 s) |
| Courant de tenue nominal de courte durée | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Classe de protection | IP4X (boîtier externe), IP2X (compartiments internes) |
| Température ambiante de fonctionnement | -15 ℃ ~ +40 ℃ |
| Altitude applicable | ≤1000m (déclassé pour les altitudes plus élevées) |

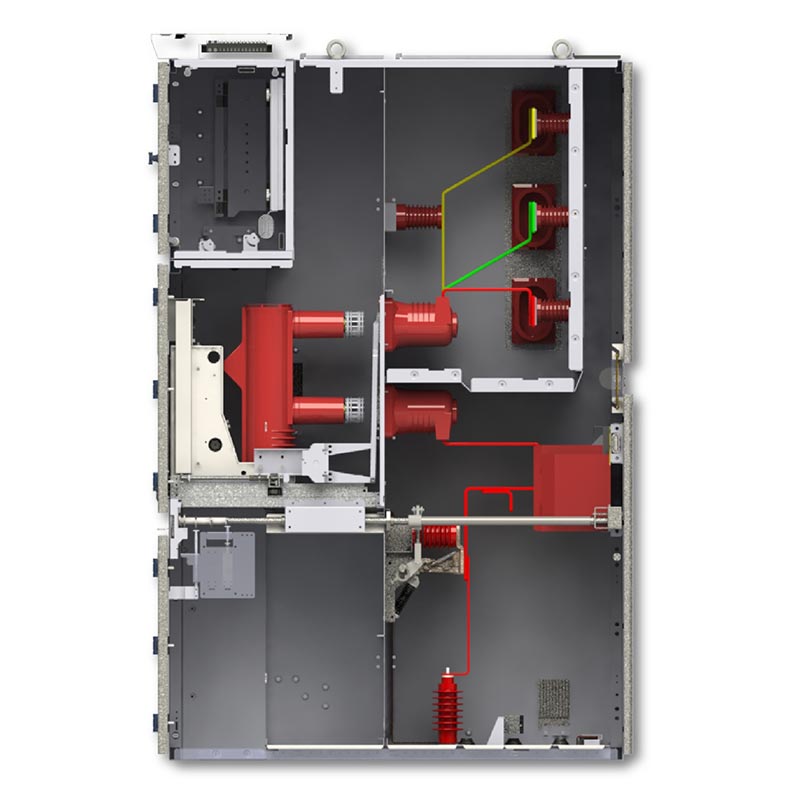

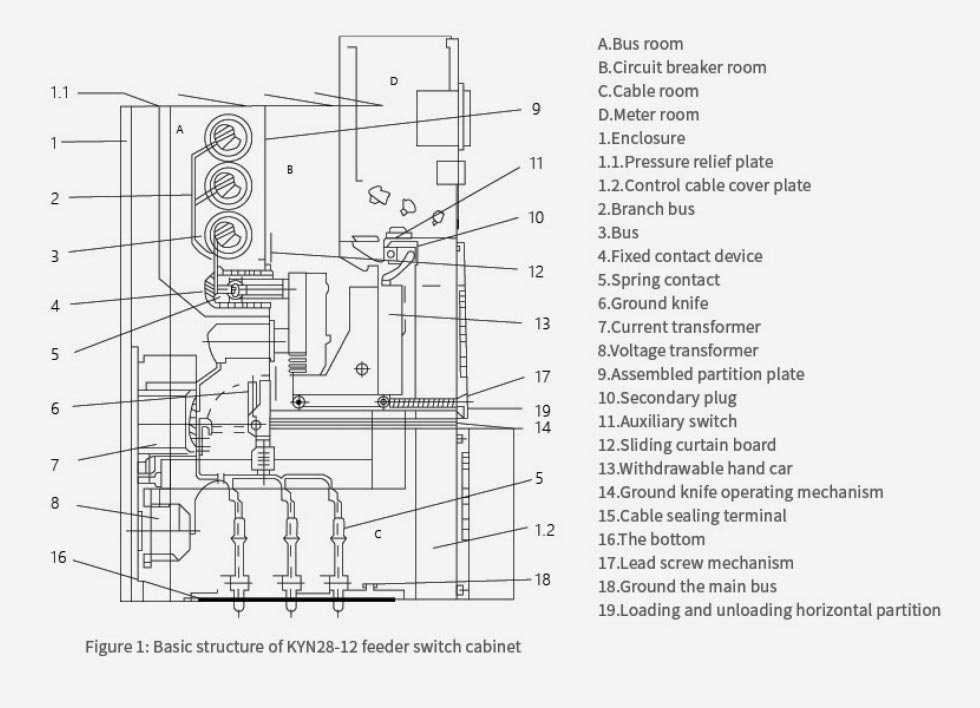

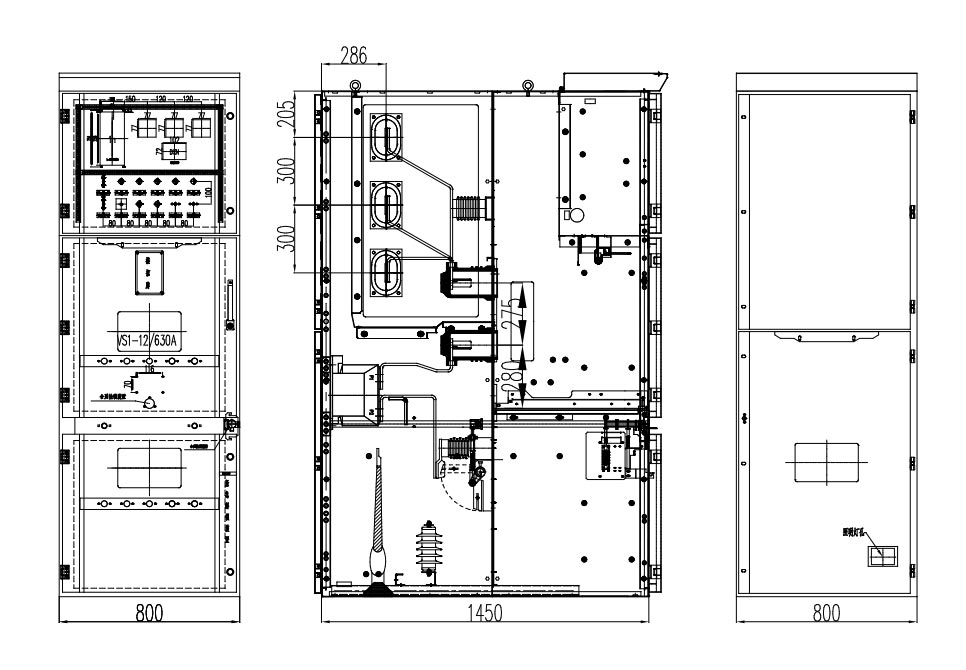

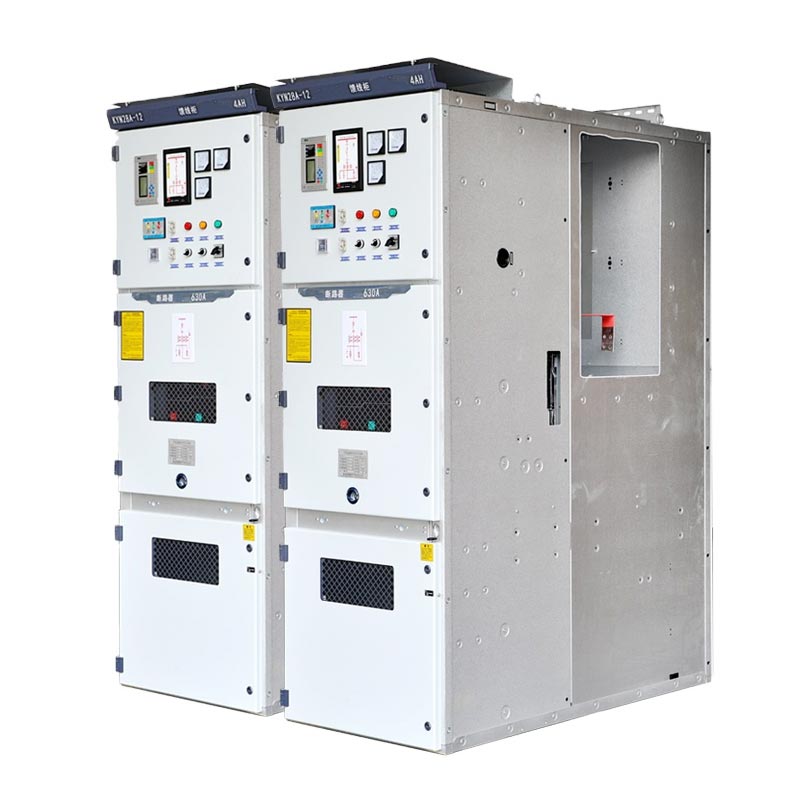

L'appareillage de commutation Kyn28 12 kV adopte une conception de compartiment modulaire avec une isolation entièrement métallique. Les quatre domaines fonctionnels sont totalement indépendants, empêchant efficacement la propagation des défauts :

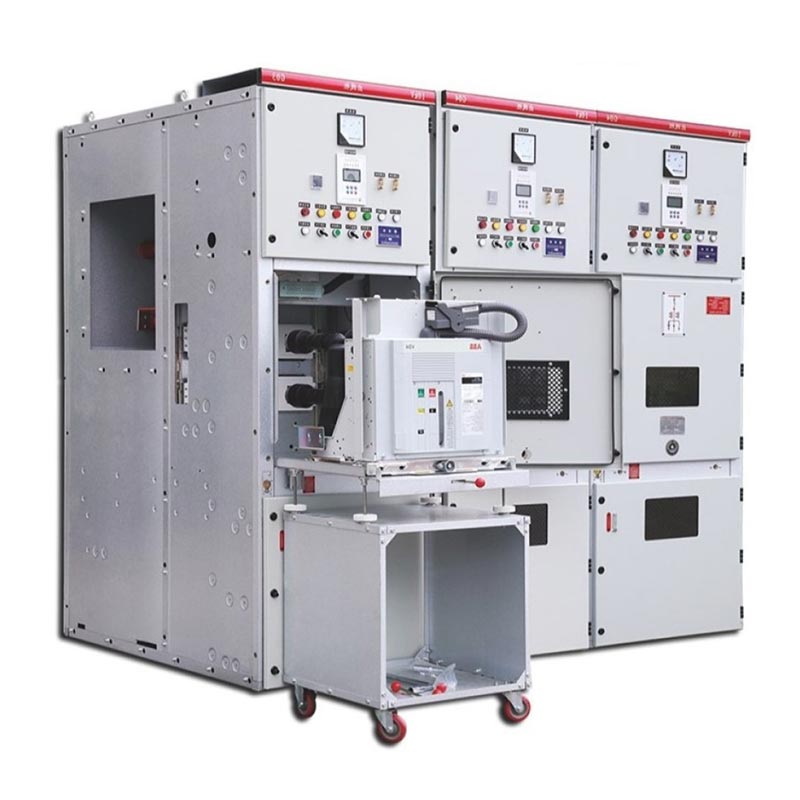

1. Compartiment disjoncteur : installe un chariot disjoncteur à vide, équipé d'un guidage précis et
mécanismes de verrouillage pour assurer un mouvement sûr du chariot.
2. Compartiment de jeu de barres : Disposition fermée des jeux de barres principaux et de dérivation avec d'excellentes performances d'isolation, évitant
le risque de courts-circuits phase-phase/phase-terre.
3. Compartiment pour câbles : suffisamment d'espace, adapté aux connexions de câbles multi-circuits, facilitant la pose de câbles, le câblage,
et les tests.
4. Compartiment d'instruments et de contrôle : intègre des dispositifs de protection, des instruments de mesure et un circuit de contrôle
composants pour une surveillance et un fonctionnement centralisés.
5. Dispositif de décompression : équipé d'un rabat de décompression dédié sur le dessus, il peut rapidement libérer l'arc.
pression en cas de défauts internes, assurant la sécurité de l'armoire et du personnel.
Les séries de disjoncteurs, PT et de chariots d'isolement sont entièrement interchangeables. Lors de la maintenance, retirez simplement le chariot défectueux et enfoncez le chariot de rechange pour rétablir rapidement le courant sans déconnecter l'ensemble du jeu de barres, réduisant considérablement le temps de maintenance en cas de panne de courant.
- Empêche l'ouverture et la fermeture accidentelles des disjoncteurs ;
- Empêche de retirer/pousser le chariot du disjoncteur sous charge ;
- Empêche la fermeture accidentelle de l'interrupteur de mise à la terre lorsqu'il est sous tension ;
- Empêche une mise sous tension accidentelle lorsque l'interrupteur de mise à la terre est fermé ;
- Empêche l'entrée accidentelle dans les compartiments sous tension.
La conception de fonctionnement et de maintenance sur toute l'avant élimine le besoin d'espace de maintenance à l'arrière, économisant ainsi efficacement surface au sol dans la salle de distribution ; l'armoire est équipée d'un radiateur à condensation intégré, adaptable à une humidité élevée environnements, évitant les défauts d’isolation causés par la condensation.
L'appareillage de commutation Kyn28 12 kV utilise des matériaux d'isolation de haute qualité et une isolation scientifiquement espacée, permettant d'obtenir un niveau d'isolation élevé. Il résiste efficacement aux courts-circuits, aux surtensions et autres défauts électriques. Combiné avec sa structure de blindage métallique, il possède de fortes capacités de contrôle de l'arc.
1. Armoire de ligne entrante : reçoit l'alimentation des sources en amont, assurant la réception de l'énergie et la protection globale.
2. Armoire de ligne sortante : distribue l'alimentation aux charges, aux moteurs et aux autres circuits terminaux, assurant ainsi la protection.
3. Armoire de mesure de PT et de tension : surveille la tension du système et offre une protection contre les surtensions.
4. Armoire de mesure : intègre des instruments de mesure de l'énergie pour des statistiques précises sur la consommation d'énergie.
5. Armoire de section de jeu de barres : permet un fonctionnement segmenté, l'isolation et la protection des sections de jeu de barres.
6. Armoire d'isolation : Fournit une isolation électrique, garantissant un entretien sûr.

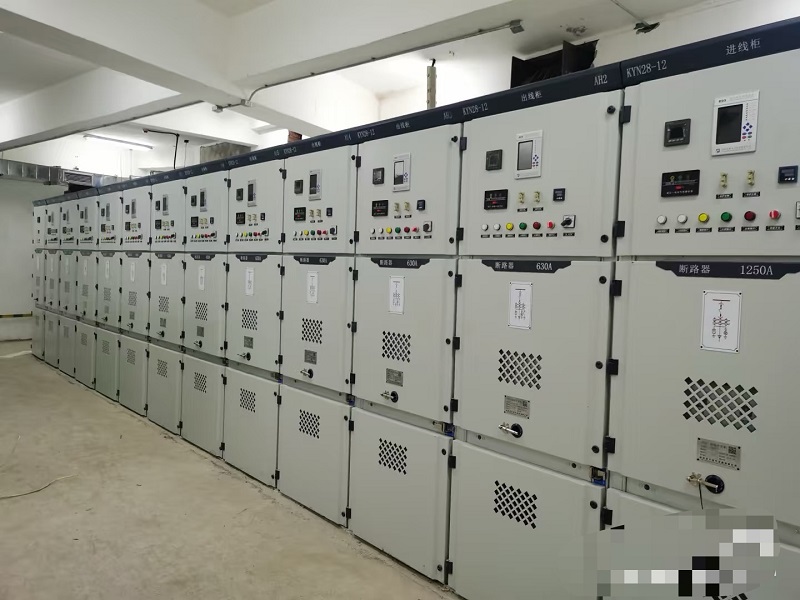

Cas 1 : Projet de distribution d'énergie 10 kV pour un grand centre de données dans l'est de la Chine
Exigences du projet : Le centre de données nécessite une disponibilité électrique de 99,99 % et un système sans défaut et hautement stable. système de distribution d'énergie moyenne tension pour assurer une alimentation électrique ininterrompue aux charges principales telles que les serveurs et équipement de refroidissement.
Solution : Un système de distribution d'énergie complet a été construit à l'aide d'unités Usune Kyn28 Switchgear 12kV, comprenant armoires entrantes, armoires de comptage, armoires PT et 12 armoires sortantes. Il est équipé d'un court-circuit de 40 kA Disjoncteurs à vide à capacité de coupure et dispositifs de protection intégrés intelligents pour obtenir un défaut rapide Isolation et localisation précise des défauts.
Résultats opérationnels : Depuis sa mise en service en 2023, le système fonctionne sans aucun défaut, avec un taux taux de précision des actions de protection. Le temps annuel de coupure de courant est inférieur à 5 minutes, répondant pleinement aux exigences élevées exigences d'alimentation électrique de fiabilité du centre de données et évitant efficacement des pertes économiques de dizaines de des millions de dollars à cause de pannes de courant.
Le système de verrouillage « à cinq épreuves » du tableau Usune KYN28 utilise une conception de verrouillage forcé purement mécanique. sans circuit de déverrouillage auxiliaire électrique, éliminant structurellement la possibilité d'un mauvais fonctionnement. Seulement le personnel de maintenance professionnel peut le déverrouiller temporairement à l'aide d'outils spécialisés dans des conditions d'alimentation sûres panne et mise à la terre ; il ne peut pas être déverrouillé pendant le fonctionnement normal. Ceci est entièrement conforme à la CEI et à l’alimentation domestique normes de sécurité, maximisant la sécurité des opérateurs et des équipements.
La tolérance d'humidité standard du produit est ≤ 95 % en moyenne quotidienne et ≤ 90 % en moyenne mensuelle. Le radiateur à condenseur intégré déshumidifie automatiquement, gérant facilement les environnements à forte humidité. Pour les scénarios avec des altitudes >1000m, cela peut être utilisé avec un déclassement conformément aux normes de l'industrie électrique (environ 10 % de déclassement pour chaque augmentation de 1 000 m de altitude). Des versions à isolation renforcée conçues sur mesure sont également disponibles pour augmenter la ligne de fuite et répondre aux exigences de sécurité des opérations à haute altitude.
