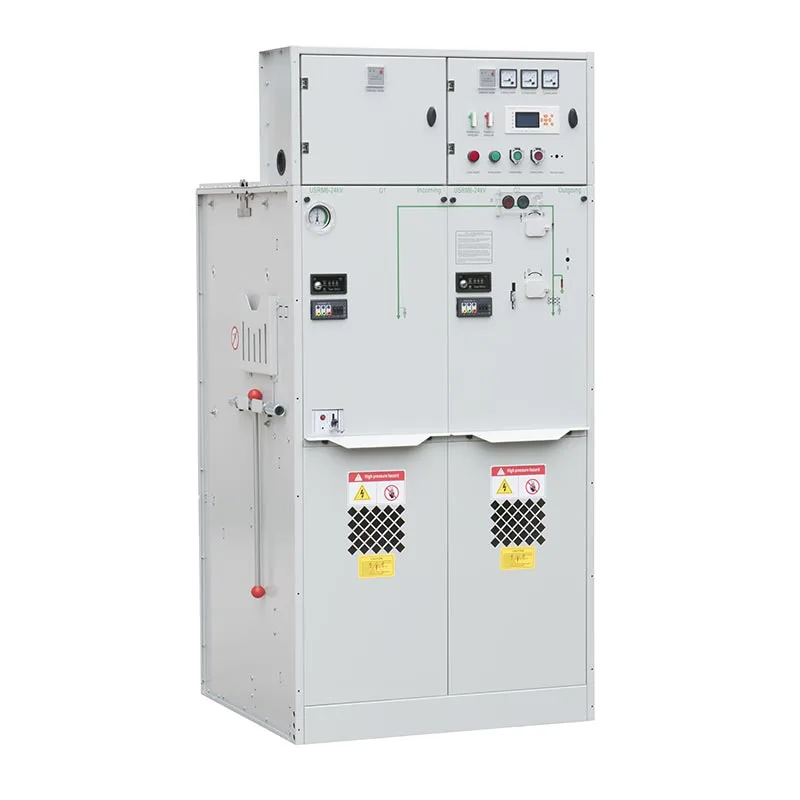

La série USRM6 utilise le gaz SF6 comme moyen d'isolation, le circuit principal et les composants électriques associés étant enfermés. à l'intérieur d'un récipient scellé. Cette structure minimise l'influence de la poussière, de l'humidité, de la pollution, des brouillards salins et autres conditions environnementales externes, aidant à maintenir des performances électriques stables et à améliorer la sécurité opérationnelle. Avec sa conception compacte, sa configuration modulaire et ses faibles besoins de maintenance, le Usune Rmu Electrical 12kV SF6 Gas L'appareillage isolé convient aux installations industrielles, aux zones minières, aux systèmes ferroviaires, aux aéroports et à la distribution urbaine. réseaux, zones résidentielles et autres applications moyenne tension.
La série USRM6 adopte une conception entièrement isolée et fermée dans laquelle les principaux composants du circuit sont protégés à l'intérieur d'une chambre à gaz SF6. Par rapport aux équipements conventionnels isolés par l'air, cette structure réduit l'influence des conditions environnementales externes sur les composants électriques internes. Rmu électrique 12kV SF6 isolé au gaz L'appareillage de commutation est particulièrement adapté aux sous-stations souterraines, aux régions côtières, aux zones de haute altitude et aux industries environnements où l'humidité, la poussière ou la pollution peuvent affecter les appareillages conventionnels.
L'appareillage de commutation isolé au gaz Usune Rmu Electrical 12kV SF6 adopte une structure modulaire standardisée qui permet différents unités fonctionnelles à combiner selon les exigences spécifiques du projet. Le système de bus principal extensible fournit une plus grande flexibilité pour la configuration du système de distribution d'énergie, tandis que le boîtier compact permet de réduire le empreinte d'installation. Cela rend la série USRM6 adaptée aux sous-stations de transformation secondaires et aux terminaux. réseaux de distribution où l'espace d'installation est limité.
Étant donné que les composants électriques principaux sont enfermés dans un compartiment à gaz scellé, ils sont moins exposés aux la poussière, l'humidité et la contamination de l'environnement. Cela réduit les besoins d'entretien de routine et aide à maintenir performances stables sur de longues périodes de fonctionnement. Pour les clients exploitant des sous-stations dans des régions éloignées ou difficiles d'accès sites, la structure nécessitant peu d’entretien peut également contribuer à réduire la fréquence des inspections et les coûts d’exploitation.
La structure entièrement fermée offre une protection supplémentaire aux opérateurs en conservant les principaux composants du circuit isolé du contact extérieur direct. Combiné avec une isolation fiable et des fonctions de commutation modulaires, l'USRM6 La série fournit une solution stable pour les systèmes de distribution d'énergie moyenne tension qui nécessitent un fonctionnement continu et sûr. opération.

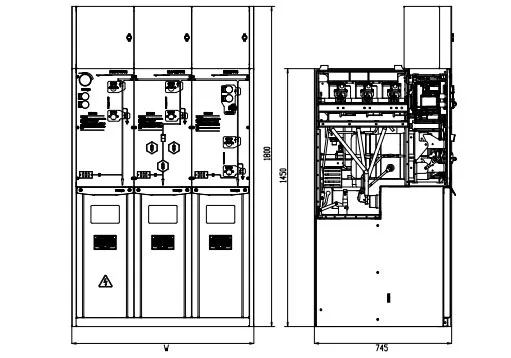

L'appareillage de commutation à isolation gazeuse Usune 12kV SF6 utilise une structure étanche compacte, permettant d'exécuter davantage de fonctions électriques. intégré dans une zone d'installation relativement petite. Les appareillages de commutation traditionnels isolés dans l'air nécessitent généralement un plus grand dégagement entre les composants électriques car l'air est utilisé comme moyen isolant. Pour les sous-stations urbaines, installations souterraines et postes de transformation compacts, la plus petite empreinte du SF6 GIS offre une plus grande flexibilité lors de la disposition et de l’installation des équipements.
Le circuit principal de la série USRM6 est enfermé dans un compartiment à gaz scellé, réduisant ainsi l'exposition directe à la poussière, l'humidité, la pollution et les embruns salins. L’appareillage isolé dans l’air dépend davantage de l’installation environnante environnement et peut nécessiter une protection supplémentaire ou un nettoyage régulier dans des endroits pollués ou humides. Par conséquent, SF6 L’appareillage de commutation à isolation gazeuse est particulièrement adapté aux conditions environnementales difficiles.
La conception fermée de l'appareillage de commutation à isolation gazeuse Rmu Electrical 12 kV SF6 réduit l'exposition des circuits électriques internes. composants à la contamination externe, ce qui réduit les besoins d’entretien de routine. Isolation traditionnelle à l'air l'équipement peut nécessiter une inspection, un nettoyage et une protection de l'environnement plus fréquents en fonction de l'installation conditions. Cette différence peut être importante pour les clients qui cherchent à réduire la charge de travail de maintenance à long terme et frais de fonctionnement.
L'appareillage de commutation isolé dans l'air reste adapté à de nombreuses applications de distribution d'énergie conventionnelles, tandis que le gaz SF6 L'appareillage de commutation isolé offre des avantages supplémentaires là où l'espace, la protection de l'environnement et la fiabilité sont essentiels considérations importantes. La configuration modulaire de la série Usune USRM6 permet aux clients de sélectionner les combinaisons fonctionnelles selon différentes exigences de distribution d'énergie.
La série USRM6 est conçue autour de modules standardisés configurables selon différentes distributions exigences du réseau. Les clients peuvent sélectionner des combinaisons fonctionnelles appropriées pour les appels entrants, sortants, de protection et applications de connexion de transformateur, tandis que la conception du bus principal extensible offre une flexibilité supplémentaire lorsque le système la capacité ou la configuration du réseau doit changer.
Cette approche modulaire permet à l'appareillage de commutation isolé au gaz Usune SF6 de desservir différents types de sous-stations secondaires et réseaux de distribution de terminaux sans nécessiter une structure d'équipement complètement différente pour chaque projet.
| 1 | Tension nominale | kV | 24/12 | 24/12 | 24/12 |
| 2 | Fréquence nominale | Hz | 50 | 50 | 50 |
| 3 | Courant nominal | A | 630 | 125 (dépend du courant du fusible) | 630 |
| 4 | Niveau d'isolation nominal‑1min Tension de tenue en fréquence‑Interphase, terre | kV | 42/65 | 42/65 | 42/65 |
| Niveau d'isolement nominal‑1 min Tenue en fréquence Distance d'isolement en tension | kV | 48/79 | 48/79 | 48/79 | |
| Niveau d'isolation nominal‑1min Tension de tenue en fréquence‑Circuit de commande et circuit auxiliaire | kV | 2/2 | 2/2 | 2/2 | |
| Niveau d'isolation nominal‑Tension de tenue aux chocs d'éclairage‑Interphase, terre | kV | 75/125 | 75/125 | 75/125 | |
| Niveau d'isolation nominal‑Tension de tenue aux chocs d'éclairage‑Distance d'isolement | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Courant nominal de tenue aux courts-circuits | kA/s | 25/4 | —— | 25/4 |
| 6 | Courant de tenue de crête nominal | kA | 63 | —— | 63 |
| 7 | Courant nominal de fermeture de court-circuit | kA | 63 | Limité par le fusible HT | 63 |
| 8 | Courant nominal de coupure en court-circuit | kA | —— | Limité par le fusible HT | 25/25 |
| 9 | Courant de transmission nominal | A | —— | 1700/1400 | —— |
| 10 | Courant de coupure de charge actif nominal | A | 630 | —— | —— |
| 11 | Courant de coupure nominal en boucle fermée | A | 630 | —— | 630 |
| 12 | Interrupteur-sectionneur mécanique/CB | Fois | 10000 | 10000 | 20000 |
| Durée de vie mécanique – Interrupteur d'isolement/de terre | Fois | 5000 | 5000 | 5000 | |
| 13 | Résistance des circuits | μΩ | ≤150 | —— | ≤150 |
| 14 | Pression de charge nominale (pression manométrique de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Taux de fuite relatif annuel de gaz | % | 0.05 | 0.05 | 0.05 |
| 16 | Degré de protection IP‑Cabinet | IP4X | IP4X | IP4X | |
| Degré de protection IP – Réservoir de gaz | IP67 | IP67 | IP67 |
Un client industriel a choisi l'appareillage de commutation isolé au gaz Usune 12kV SF6 pour un système de distribution moyenne tension où l'espace et le fonctionnement continu étaient des préoccupations majeures. Après l'installation, le client a signalé que le compact La structure a facilité la disposition des équipements et a apprécié la conception fermée pour réduire l'impact de la poussière et pollution de l'environnement.
Un client a utilisé la série USRM6 dans une sous-station de transformation souterraine avec un espace d'installation limité et des l'humidité. Après la mise en service, les retours clients ont souligné l'encombrement compact de l'appareillage, sa stabilité fonctionnement et de faibles exigences d’entretien de routine.
Pour une application de distribution d’énergie côtière, le client avait besoin d’un appareillage doté d’une bonne adaptabilité environnementale. Le client a choisi l'appareillage à isolation gazeuse Usune SF6 car sa structure scellée aide à protéger le primaire. circuit de l’humidité, des brouillards salins et de la pollution. Pendant le fonctionnement, le client a évalué positivement son conception et performances stables.
Sur la base de ces applications, les clients apprécient principalement la conception compacte, la structure d'isolation SF6 scellée, la fiabilité fonctionnement et faibles exigences de maintenance de la série Usune USRM6. Ces avantages le rendent adapté à installations industrielles, sous-stations souterraines, projets côtiers et autres applications moyenne tension exigeantes.
Zhejiang Usune Electric Co., Ltd. a mis en place un système de gestion complet conformément à la norme Qualité ISO 9001 Système de gestion, système de gestion environnementale ISO 14001 et gestion de la santé et de la sécurité au travail ISO 45001 Système. Ces systèmes de gestion soutiennent une qualité constante des produits, des pratiques environnementales responsables et une sécurité opérations de fabrication tout au long du processus de production.
Pour répondre aux exigences des différents marchés internationaux, l'appareillage de commutation isolé au gaz Usune 12kV SF6 a subi tests de type pertinents conformément aux normes applicables CEI et GB et a obtenu la certification CE. Ces Les certifications et les exigences de test fournissent une assurance supplémentaire aux clients évaluant l'appareillage de commutation pour projets de distribution d’énergie moyenne tension.
Pour les projets internationaux, Usune peut fournir les documents techniques pertinents, les rapports d'essais de type et la certification informations en fonction de la configuration spécifique du produit et des exigences du marché, aidant les clients à compléter le produit l'évaluation, l'approbation technique et l'approvisionnement plus efficacement.

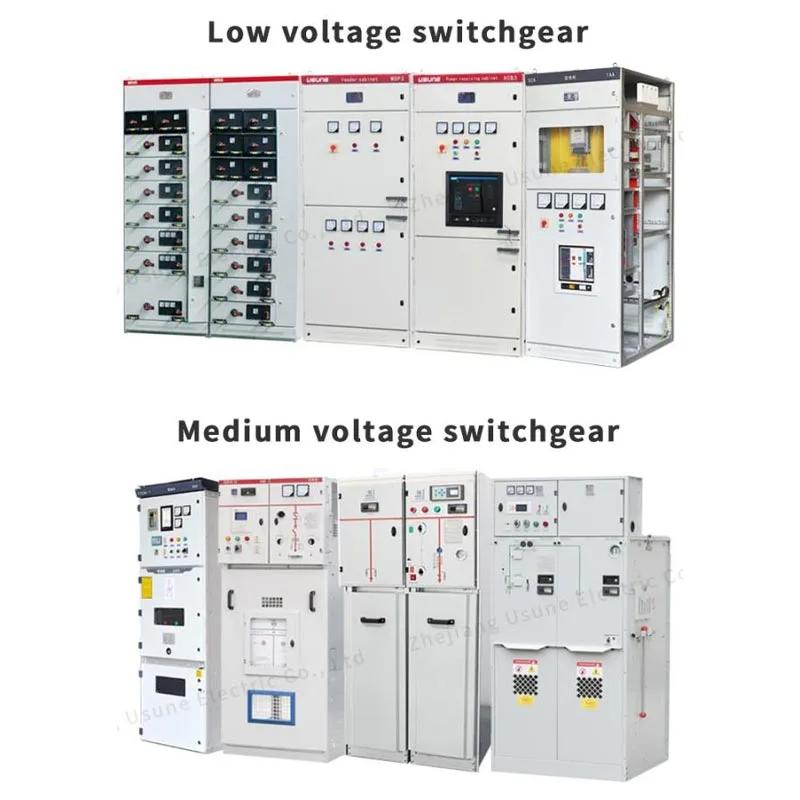

Zhejiang Usune Electric Co., Ltd. se concentre sur les équipements électriques moyenne tension et les solutions de distribution d'énergie, y compris appareillage de commutation isolé au gaz SF6 de 12 kV, 24 kV et 36 kV. En tant que fabricant professionnel, Usune combine le produit conception, fabrication et gestion de la qualité pour fournir des solutions d'appareillage moyenne tension pour les secteurs industriels, applications d’infrastructure et de distribution d’énergie.
Pour les acheteurs internationaux, Usune peut fournir des configurations d'appareillage adaptées en fonction de la tension du projet, environnement d'installation, structure du réseau de distribution et exigences fonctionnelles. La série USRM6 combine compact construction, configuration modulaire, adaptabilité environnementale et faibles exigences de maintenance, ce qui en fait un outil pratique choix pour les systèmes modernes de distribution d’énergie moyenne tension.

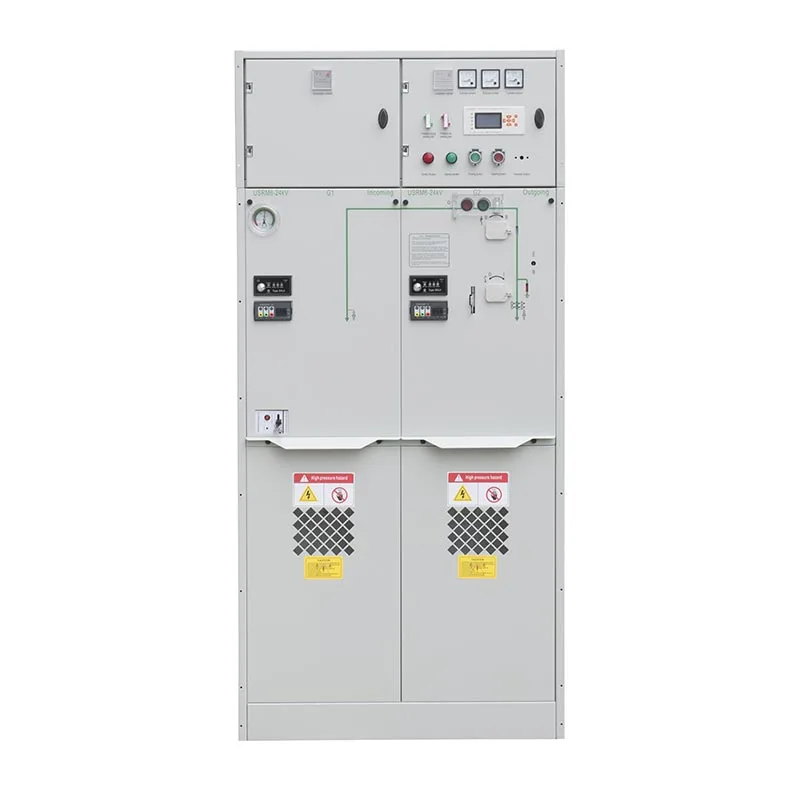

L'appareillage de commutation isolé au gaz Rmu Electrical 12kV SF6 est un dispositif de distribution électrique moyenne tension qui utilise du SF6 le gaz comme moyen d'isolation. Ses principaux composants électriques sont enfermés dans un boîtier étanche, offrant Isolation et protection tout en intégrant les fonctions de commutation, de protection, de mesure et de surveillance dans un système compact.
Les principaux avantages comprennent une structure compacte, une isolation fiable, une forte adaptabilité environnementale et une faible exigences d'entretien. Le circuit primaire étant enfermé dans un compartiment à gaz étanche, l'équipement est moins affecté par la poussière, l'humidité, la pollution et d'autres conditions environnementales externes.
La série USRM6 peut être utilisée dans les installations industrielles et minières, les systèmes ferroviaires, les aéroports et les centrales électriques urbaines. réseaux de distribution, zones résidentielles, sous-stations souterraines et autres applications moyenne tension. C'est particulièrement adapté aux projets où l'espace d'installation, les conditions environnementales et la fiabilité opérationnelle sont considérations importantes.
La structure scellée réduit considérablement l'exposition des composants électriques internes à la contamination externe, donc l'équipement nécessite généralement moins d'entretien de routine que les appareillages de commutation conventionnels isolés dans l'air. Entretien et l'inspection doit toujours être effectuée conformément aux instructions du fabricant de l'équipement et aux exigences de sécurité électrique.
Oui. La série USRM6 adopte une conception modulaire qui permet de combiner différentes unités fonctionnelles selon exigences du projet. La configuration extensible du bus principal offre également une flexibilité pour différentes moyennes tensions. dispositions relatives aux réseaux de distribution.
