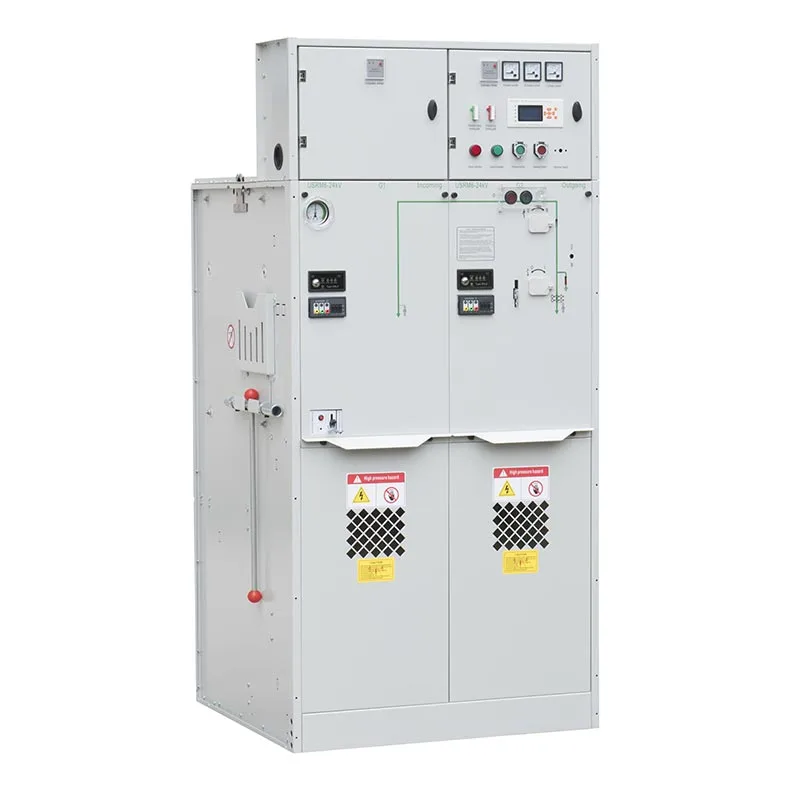

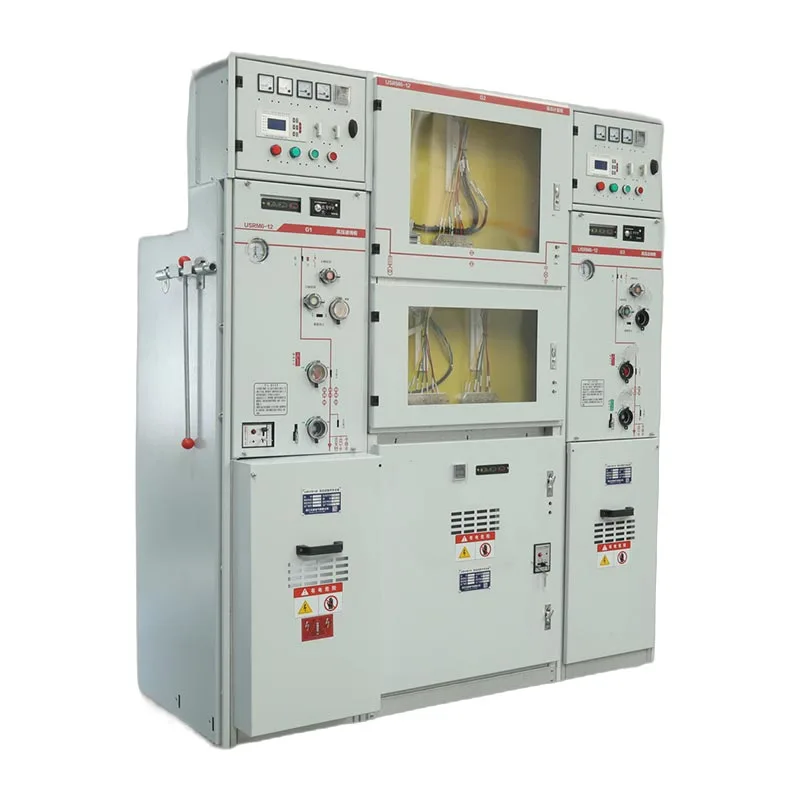

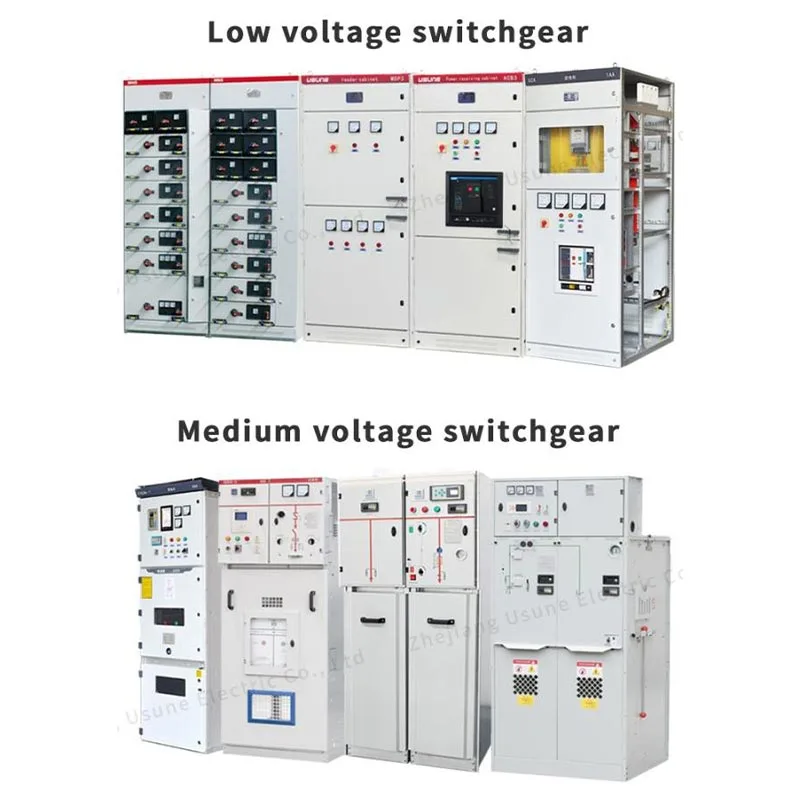

Différent des appareillages de commutation conventionnels qui dépendent fortement des environnements d'installation, Usune 11kv Sf6 Gis Gas L'appareillage isolé isole les principaux composants électriques à l'intérieur d'un compartiment à gaz scellé. La mécanique intégrée Le système de verrouillage aide à prévenir les opérations incorrectes, améliorant à la fois la sécurité de l'opérateur et la fiabilité de l'équipement.
L'appareillage de commutation est largement utilisé dans les sous-stations de transformation, les systèmes de distribution d'énergie industrielle, les bâtiments commerciaux, projets d'infrastructure et autres applications moyenne tension 11 kV où la sécurité, la fiabilité et la facilité d'utilisation sont essentiel.
Les composants principaux du circuit sont enfermés dans un réservoir de gaz SF6 scellé, réduisant ainsi l'exposition directe aux rayonnements externes. conditions environnementales. Cette conception aide à protéger les composants électriques de la poussière, de l'humidité, de la pollution et condensation, améliorant la stabilité de fonctionnement à long terme.
La structure fermée réduit également l'encombrement par rapport aux appareillages de commutation traditionnels isolés dans l'air, ce qui rend Appareillage isolé au gaz Usune 11kv Sf6 Gis adapté aux sous-stations compactes et aux salles électriques à espace limité.
Usune 11kV SF6 GIS est conçu avec plusieurs protections de sécurité mécaniques pour éviter un fonctionnement incorrect. Tout les interrupteurs doivent être actionnés à l’aide de la poignée de commande dédiée, garantissant ainsi des procédures de commutation contrôlées.
L'interrupteur-sectionneur ou le disjoncteur à vide et l'interrupteur de mise à la terre correspondant sont équipés de verrouillage mécanique. Un verrouillage par cadenas supplémentaire peut également être appliqué si nécessaire, offrant ainsi une plus grande sécurité. sécurité pendant la maintenance et l’exploitation.
La porte inférieure ne peut être ouverte que lorsque l'interrupteur de mise à la terre est fermé et que l'interrupteur-sectionneur est ouvert. position, empêchant l’accès aux pièces sous tension.
L'interrupteur de mise à la terre ne peut pas être actionné lorsque la porte inférieure est ouverte, ce qui permet d'éviter des conditions de maintenance dangereuses.
L'interrupteur-sectionneur ne peut pas être fermé lorsque l'interrupteur de mise à la terre est fermé, et l'interrupteur de mise à la terre ne peut pas être fermé. fonctionne lorsque l'interrupteur-sectionneur est fermé.
Pour le fonctionnement sous tension, la porte du compartiment câbles doit d'abord être fermée. L'interrupteur à trois positions est alors actionné de la position de mise à la terre à la position d'isolement et enfin à la position de fermeture.
Pour l'isolation électrique, l'interrupteur à trois positions est actionné de la position de fermeture à la position d'isolation, puis à position de mise à la terre, permettant un accès sécurisé au compartiment à câbles.
| Non. | Articles | Unité | Unitéé interrupteur-sectionneur | unité combinée | Unitéé disjoncteur |
| 1 | Tension nominale | kV | 24/12 | 24/12 | 24/12 |
| 2 | Fréquence nominale | Hz | 50 | 50 | 50 |
| 3 | Courant nominal | A | 630 | 125 (dépend du courant du fusible) | 630 |
| 4 | Niveau d'isolation nominal‑1min Tension de tenue en fréquence‑Interphase, terre | kV | 42/65 | 42/65 | 42/65 |
| Niveau d'isolement nominal‑1 min Tenue en fréquence Distance d'isolement en tension | kV | 48/79 | 48/79 | 48/79 | |
| Niveau d'isolation nominal‑1min Tension de tenue en fréquence‑Circuit de commande et circuit auxiliaire | kV | 2/2 | 2/2 | 2/2 | |
| Niveau d'isolation nominal‑Tension de tenue aux chocs d'éclairage‑Interphase, terre | kV | 75/125 | 75/125 | 75/125 | |
| Niveau d'isolation nominal‑Tension de tenue aux chocs d'éclairage‑Distance d'isolement | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Courant nominal de tenue aux courts-circuits | kA/s | 25/4 | —— | 25/4 |
| 6 | Courant de tenue de crête nominal | kA | 63 | —— | 63 |
| 7 | Courant nominal de fermeture de court-circuit | kA | 63 | Limité par le fusible HT | 63 |
| 8 | Courant nominal de coupure en court-circuit | kA | —— | Limité par le fusible HT | 25/25 |
| 9 | Courant de transmission nominal | A | —— | 1700/1400 | —— |
| 10 | Courant de coupure de charge actif nominal | A | 630 | —— | —— |
| 11 | Courant de coupure nominal en boucle fermée | A | 630 | —— | 630 |
| 12 | Interrupteur-sectionneur mécanique/CB | Fois | 10000 | 10000 | 20000 |
| Durée de vie mécanique – Interrupteur d'isolement/de terre | Fois | 5000 | 5000 | 5000 | |
| 13 | Résistance des circuits | μΩ | ≤150 | —— | ≤150 |
| 14 | Pression de charge nominale (pression manométrique de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Taux de fuite relatif annuel de gaz | % | 0.05 | 0.05 | 0.05 |
| 16 | Degré de protection IP‑Cabinet | IP4X | IP4X | IP4X | |
| Degré de protection IP – Réservoir de gaz | IP67 | IP67 | IP67 |
Le mécanisme de commande utilise la technologie de chargement à ressort pour garantir des performances de commutation stables.
Pour l'unité combinée interrupteur-sectionneur-fusible ou l'unité disjoncteur, le ressort doit être chargé avant la commutation. opération. La poignée de commande est tournée dans le sens des aiguilles d'une montre pour une charge complète, suivie d'une pression sur le bouton de fermeture vert. bouton pour terminer l’opération de fermeture.
L'opération d'ouverture s'effectue en tournant la poignée de commande dans le sens inverse des aiguilles d'une montre.
Dans les applications de protection de transformateur utilisant des disjoncteurs à vide, le disjoncteur peut se déclencher à travers le relais de protection lorsque des conditions anormales se produisent.
Pour les unités combinées interrupteur-sectionneur-fusible, l'interrupteur-sectionneur se déclenche lorsque l'indicateur de fusible fonctionne sous conditions de surintensité ou de court-circuit.
L'appareillage de commutation isolé au gaz Usune 11kV SF6 GIS peut être configuré en fonction de différentes distributions moyenne tension exigences, notamment :
● Applications de protection des transformateurs
● Systèmes d'alimentation industriels
● Circuler les principaux réseaux de distribution
● Systèmes électriques des bâtiments commerciaux
● Sous-stations compactes
La conception scellée de l'isolation SF6 et le mécanisme de fonctionnement fiable rendent l'équipement adapté aux applications nécessitant fonctionnement continu et normes de sécurité élevées.
L'appareillage de commutation isolé au gaz Usune 11kv Sf6 Gis est conçu pour un transport et une installation pratiques sur le site.
L'équipement est équipé d'anneaux de levage pour le transport par grue et peut également être déplacé à l'aide d'un chariot élévateur. Différentes combinaisons de modules sont conçues avec des dispositions de poids pratiques pour simplifier la manipulation pendant le projet mise en place.
Avant l'installation, les clients doivent vérifier l'état de l'équipement après le transport, notamment :
● Disponibilité des poignées de commande
● État de l'indicateur de pression
● Fonctionnement des fonctions mécaniques
● Tout dommage visible dû au transport
L'indicateur de pression doit rester dans la zone verte normale avant la mise en service.
Pour un fonctionnement sûr et stable, la fondation de l'installation doit répondre aux exigences suivantes :
● La capacité portante au sol doit être d'au moins 500 kg/m²
● La surface d'installation doit rester plane et lisse
● Les goulottes de câbles doivent être préparées conformément aux exigences du projet
● Les goulottes de câbles doivent être correctement scellées pour empêcher la pénétration de l'humidité.

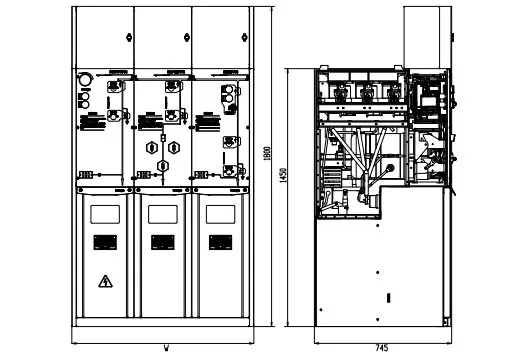

● Les dimensions du canal de base en acier doivent être préparées selon les dessins du fabricant.
Une bonne préparation des fondations permet de garantir une installation précise, une connexion de câble fiable et un équipement à long terme performances.
| Comparaison | Usune 11kV SF6 SIG | AIS traditionnel |
| Méthode d'isolation | Structure scellée isolée au gaz SF6 | Isolation de l'air |
| Protection de l'environnement | Moins affecté par la poussière, l'humidité et la pollution | Plus dépendant de l'environnement d'installation |
| Sécurité | Verrouillage mécanique et cinq protections de sécurité | La protection dépend des procédures d'exploitation |
| Espace d'installation | Conception compacte | Nécessite un dégagement plus grand |
| Entretien | Exigences réduites en matière de maintenance environnementale | Nécessite plus de protection de l’environnement |
| Opération | Séquence de commutation contrôlée | Dépendance accrue à l’égard de l’expérience de l’opérateur |
Un client a utilisé le GIS Usune 11kV SF6 pour un système de distribution d'énergie industrielle où une commutation sûre et limitée l'espace d'installation était une préoccupation majeure. Après l'installation, le client a souligné la structure compacte de l'armoire et verrouillage mécanique, qui rendait les opérations de commutation quotidiennes plus contrôlées et réduisait le risque de erreurs opération.
Pour une application de protection de transformateur, le client a sélectionné la configuration du disjoncteur à vide avec protection basée sur des relais. Le client a trouvé la fonction de déclenchement automatique et la séquence de fonctionnement claire utiles pour répondre aux conditions de courant anormales tout en simplifiant les opérations de routine.
Lors de l'exploitation du site, les clients ont particulièrement apprécié le système à cinq verrouillages de sécurité. La séquence requise entre le porte-câbles, l'interrupteur de mise à la terre et l'interrupteur-sectionneur ont rendu les procédures de maintenance plus claires et ont contribué à prévenir les risques accès au compartiment câbles.
Zhejiang Usune Electric Co., Ltd. a mis en place un système de gestion complet selon la norme ISO 9001 Qualité Système de gestion, système de gestion environnementale ISO 14001 et gestion de la santé et de la sécurité au travail ISO 45001 Système.
Pour répondre aux exigences du marché international, les produits d'appareillage moyenne tension Usune ont passé les tests CEI et GB pertinents. les tests de type standard et les produits applicables ont obtenu la certification CE. Un contrôle de qualité strict est mis en œuvre tout au long des processus de fabrication, d’inspection et de test pour garantir des performances fiables pour la distribution mondiale d’énergie candidatures.
Le verrouillage mécanique empêche les séquences de commutation incorrectes entre les interrupteurs-sectionneurs, les disjoncteurs et interrupteurs de mise à la terre. Il aide à protéger les opérateurs et les équipements pendant le fonctionnement et la maintenance.
Avant l'installation, les clients doivent vérifier les conditions de transport, l'état de l'indicateur de pression et la poignée de commande. disponibilité et performances de fonctionnement mécanique. Tout dommage ou pièce manquante doit être signalé immédiatement.
Il convient aux postes de transformation, aux installations industrielles, aux installations commerciales, aux projets d'infrastructure et d'autres systèmes de distribution moyenne tension 11 kV nécessitant un fonctionnement fiable et sûr.
Usune combine la technologie d'isolation au gaz SF6, un verrouillage de sécurité mécanique, des mécanismes de fonctionnement fiables et contrôle de qualité strict pour fournir une solution sûre et compacte pour les réseaux de distribution moyenne tension 11 kV modernes.
