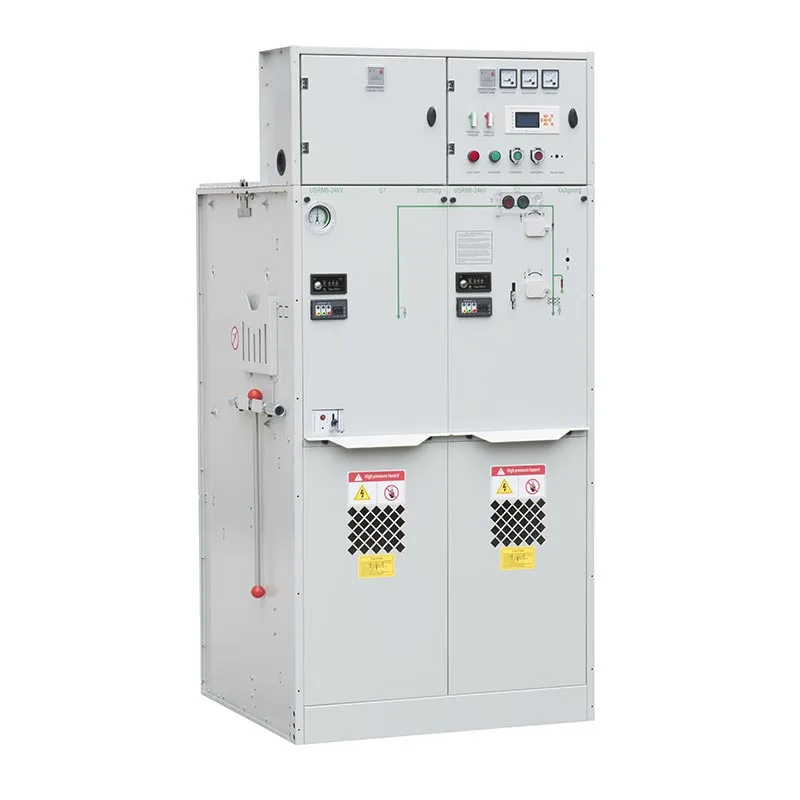

Avec un circuit primaire entièrement isolé et fermé, un réservoir de gaz en acier inoxydable IP67, un système de jeu de barres extensible et mécanisme de fonctionnement fiable, l'appareillage isolé au gaz Usune 630A convient aux installations industrielles, aux transformateurs sous-stations, réseaux principaux de ceinture, installations commerciales et projets d'infrastructure où installation compacte, sécurité et la fiabilité à long terme sont importantes.
Différents projets de distribution d'énergie nécessitent différentes fonctions de commutation, de protection et de mesure. L'USRM6 La série permet de combiner les modules C, F, V, M et PT en fonction de la conception réelle du réseau. Jusqu'à six standards les unités fonctionnelles peuvent être intégrées dans un réservoir de gaz isolant SF6, tandis que les unités extensibles peuvent être connectées via connecteurs de jeu de barres entièrement isolés et fermés.
La configuration 630A est conçue pour les systèmes de distribution moyenne tension nécessitant un courant de transport plus élevé capacité. Il peut être configuré pour les départs entrants et sortants, les connexions de transformateurs, les réseaux en anneau et autres modalités de distribution selon le système électrique du client.

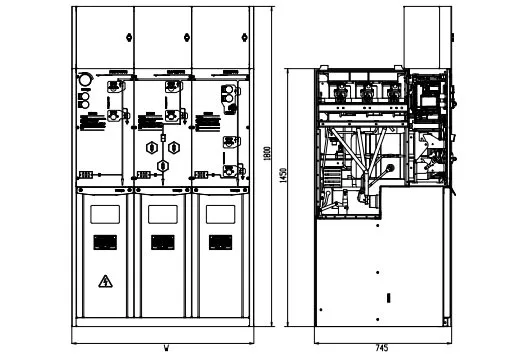

Le jeu de barres principal et les composants de commutation primaires sont enfermés dans un réservoir de gaz soudé en acier inoxydable avec IP67. protection. Cette structure permet d'isoler les composants électriques internes de la poussière, de la pénétration d'eau, de la condensation et d'autres influences environnementales externes, ce qui rend l'appareillage adapté aux environnements d'installation exigeants.

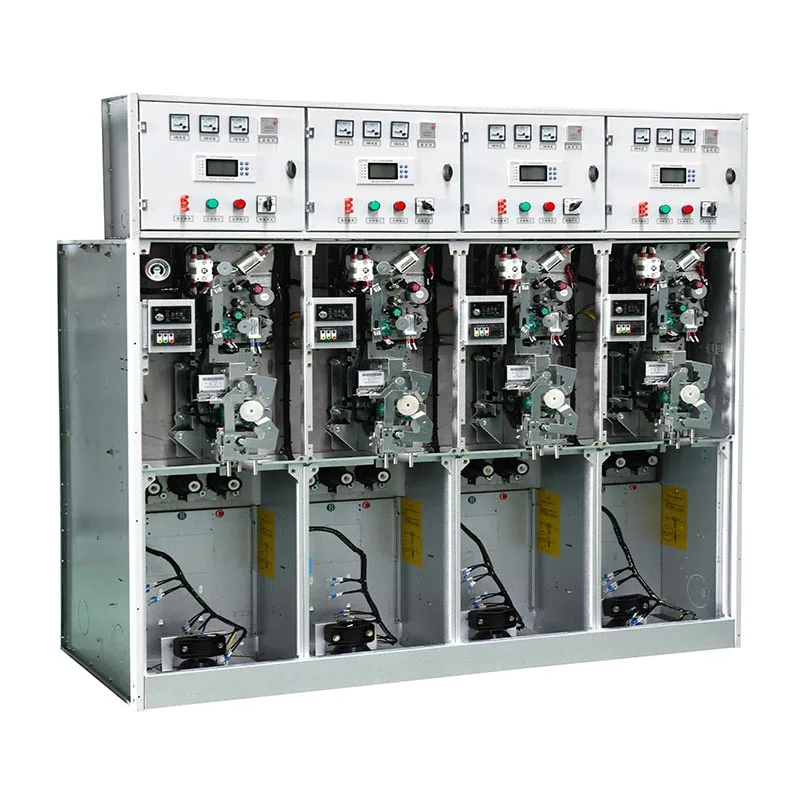

Le circuit primaire est enfermé à l'intérieur du réservoir de gaz et connecté aux circuits externes via des traversées isolées. et des connecteurs séparables entièrement isolés, réduisant l'exposition directe aux composants sous tension. Le système également intègre un dispositif de décompression, un canal de décharge de pression et un système de verrouillage mécanique pour aider à réduire risques opérationnels et éviter les opérations de commutation incorrectes.
Usune développe et conçoit indépendamment le mécanisme de commande à ressort pour la série USRM6. Le mécanisme est contrôlé par les processus de conception, de fabrication et de mise en service pour améliorer la cohérence mécanique, stabilité de fonctionnement et fiabilité à long terme.
L'unité C est conçue pour la commutation de charge et le contrôle de distribution. Il convient au chargeur entrant et sortant applications et systèmes de réseau en anneau où une commutation de charge fiable est requise.
L'unité F combine un interrupteur-sectionneur avec des fusibles pour assurer des fonctions de commutation et de protection. C'est particulièrement adapté aux applications d'alimentation de transformateur nécessitant un équipement de protection compact.
L'unité V utilise un disjoncteur pour les applications nécessitant des fonctions complètes de commutation et de protection. C'est adapté aux départs et aux points de distribution où l'interruption du circuit et la coordination de la protection sont importantes.
L'unité M fournit une configuration dédiée aux exigences de mesure et de comptage électriques. Cela peut être intégré à d'autres modules fonctionnels pour créer un système de distribution moyenne tension complet.
L'unité PT est conçue pour la mesure de la tension des jeux de barres et les exigences de surveillance associées. Il peut être combiné avec d'autres modules selon la conception du système électrique.
| Non. | Articles | Unité | Unitéé interrupteur-sectionneur | unité combinée | Unitéé disjoncteur |
| 1 | Tension nominale | kV | 24/12 | 24/12 | 24/12 |
| 2 | Fréquence nominale | Hz | 50 | 50 | 50 |
| 3 | Courant nominal | A | 630 | 125 (dépend du courant du fusible) | 630 |
| 4 | Niveau d'isolation nominal‑1min Tension de tenue en fréquence‑Interphase, terre | kV | 42/65 | 42/65 | 42/65 |
| Niveau d'isolement nominal‑1 min Tenue en fréquence Distance d'isolement en tension | kV | 48/79 | 48/79 | 48/79 | |
| Niveau d'isolation nominal‑1min Tension de tenue en fréquence‑Circuit de commande et circuit auxiliaire | kV | 2/2 | 2/2 | 2/2 | |
| Niveau d'isolation nominal‑Tension de tenue aux chocs d'éclairage‑Interphase, terre | kV | 75/125 | 75/125 | 75/125 | |
| Niveau d'isolation nominal‑Tension de tenue aux chocs d'éclairage‑Distance d'isolement | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Courant nominal de tenue aux courts-circuits | kA/s | 25/4 | —— | 25/4 |
| 6 | Courant de tenue de crête nominal | kA | 63 | —— | 63 |
| 7 | Courant nominal de fermeture de court-circuit | kA | 63 | Limité par le fusible HT | 63 |
| 8 | Courant nominal de coupure en court-circuit | kA | —— | Limité par le fusible HT | 25/25 |
| 9 | Courant de transmission nominal | A | —— | 1700/1400 | —— |
| 10 | Courant de coupure de charge actif nominal | A | 630 | —— | —— |
| 11 | Courant de coupure nominal en boucle fermée | A | 630 | —— | 630 |
| 12 | Interrupteur-sectionneur mécanique/CB | Fois | 10000 | 10000 | 20000 |
| Durée de vie mécanique – Interrupteur d'isolement/de terre | Fois | 5000 | 5000 | 5000 | |
| 13 | Résistance des circuits | μΩ | ≤150 | —— | ≤150 |
| 14 | Pression de charge nominale (pression manométrique de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Taux de fuite relatif annuel de gaz | % | 0.05 | 0.05 | 0.05 |
| 16 | Degré de protection IP‑Cabinet | IP4X | IP4X | IP4X | |
| Degré de protection IP – Réservoir de gaz | IP67 | IP67 | IP67 |
Le principal avantage de la série USRM6 est sa capacité à s'adapter aux différentes structures de réseaux de distribution. Clients peut utiliser des unités C pour la commutation de charge, des unités F pour la protection du transformateur, des unités V où la protection du disjoncteur est requis, et les unités M ou PT lorsque la mesure et la mesure de tension sont nécessaires.
Pour les applications de réseau principal en anneau, différents modules peuvent être combinés pour former une armoire principale en anneau. Quand une expansion future est nécessaire, des connecteurs de jeu de barres entièrement isolés et fermés permettent de connecter des unités supplémentaires sans modifier le plate-forme d'appareillage de base.
Le réservoir de gaz en acier inoxydable offre une protection IP67, aidant à empêcher la poussière et l'eau de pénétrer dans le primaire. compartiment équipement. La structure fermée offre également une protection de courte durée contre les inondations et la condensation.
Cette conception est utile pour les installations industrielles, les sous-stations souterraines et autres endroits où l'humidité, la poussière ou la contamination de l’environnement pourrait affecter les équipements électriques conventionnels.
| Considération clé | Appareillage de commutation isolé au gaz Usune 630A | Appareillage de commutation conventionnel isolé dans l'air |
| Circuit primaire | Entièrement enfermé dans un réservoir de gaz | Plus exposé au milieu environnant |
| Protection | Réservoir de gaz IP67 | Plus dépendant des conditions d'installation |
| Configuration | Combinaison modulaire C/F/V/M/PT | Configuration d'armoire généralement fixe |
| Expansion | Connexion de jeu de barres isolée extensible | Peut nécessiter un espace d'installation supplémentaire |
| Installation | Structure compacte | Nécessite généralement un plus grand dégagement |
| Adaptabilité environnementale | Influence réduite de la poussière et de l'humidité | Plus dépendant des conditions environnantes |
| Sécurité | Circuit primaire fermé et verrouillage mécanique | La protection dépend de la structure de l'équipement |
Pour les usines disposant de plusieurs alimentations et connexions de transformateurs, les clients peuvent combiner les unités C, F et V selon différentes fonctions de circuit. La structure modulaire simplifie la configuration du système tandis que le primaire fermé Le circuit prend en charge un fonctionnement fiable dans les environnements industriels.
Là où l'espace d'installation est limité, la structure compacte isolée au gaz permet la commutation, la protection et le comptage. fonctions à intégrer dans un encombrement réduit. Des unités M et PT peuvent être ajoutées lorsque le projet nécessite un fonctions de mesure.
Pour les applications de réseau en anneau, plusieurs modules fonctionnels peuvent être combinés pour former une armoire principale en anneau. Le Le système de jeu de barres extensible offre une flexibilité supplémentaire lorsque le réseau de distribution nécessite une expansion future.
Un client manufacturier a choisi l'appareillage de commutation à isolation gazeuse Usune 630A pour une mise à niveau de la distribution moyenne tension. Le client axé sur une installation compacte, un fonctionnement fiable et une expansion future. Après candidature, le client apprécié la configuration modulaire C/F/V/M/PT, qui simplifie l'intégration du système et améliore l'espace utilisation.
Pour un projet de distribution principale en anneau, le client avait besoin de fonctions de commutation et de protection flexibles. L'USRM6 La série a répondu à l'exigence grâce à des combinaisons de modules extensibles et des connexions de jeux de barres isolées. Le client a reconnu son fonctionnement stable, sa conception compacte et sa capacité d'extension pratique du système.
Un client opérant dans un environnement très humide a choisi l'appareillage de commutation isolé au gaz Usune en raison de son IP67. conception de réservoir de gaz fermé. Le client a apprécié la protection améliorée contre l'humidité, la condensation et les influences extérieures. contamination, contribuant ainsi à réduire les besoins de maintenance.
Zhejiang Usune Electric Co., Ltd. a établi des systèmes de gestion selon le système de gestion de la qualité ISO 9001, ISO Système de gestion environnementale 14001 et système de gestion de la santé et de la sécurité au travail ISO 45001.
Pour répondre aux différentes exigences du marché international, les produits d'appareillage moyenne tension Usune ont subi des tests pertinents Tests de type standard CEI et GB, les produits applicables obtenant la certification CE. Ces certifications et qualité les systèmes de gestion soutiennent une qualité de fabrication constante et fournissent une documentation aux clients pendant les phases techniques. évaluation et passation des marchés du projet.
Zhejiang Usune Electric Co., Ltd. combine une conception d'appareillage modulaire, une isolation au gaz IP67 entièrement fermée, une flexibilité configurations fonctionnelles et gestion de la qualité pour fournir des solutions de distribution moyenne tension fiables.
Pour les clients qui achètent un appareillage de commutation à isolation gazeuse pour panneau électrique 630 A, Usune peut fournir des configurations appropriées. en fonction des fonctions de commutation, des exigences de protection, des besoins de comptage, de la disposition des jeux de barres et de l'installation conditions. Cela permet aux clients de construire un système de commutation compact et flexible autour de leur alimentation réelle. exigences de distribution.
630A fait référence à la configuration du courant nominal de l'appareillage. Le courant de fonctionnement réel, le niveau de tension et la configuration électrique doit être sélectionnée en fonction du système de distribution et du projet du client exigences.
Le système prend en charge l'unité de commutateur de coupure de charge C, l'unité de combinaison de commutateur de coupure de charge F + fusible, l'unité de disjoncteur V, M. Unité de mesure et unité PT de barre omnibus PT. Ces modules peuvent être combinés selon la distribution d'énergie requise fonctions.
Jusqu'à six unités modulaires standard peuvent être formées dans un réservoir de gaz isolant SF6. Les configurations extensibles sont également disponible via des connecteurs de jeu de barres entièrement isolés et fermés.
Le réservoir de gaz a un degré de protection IP67, aidant à protéger le circuit primaire de la poussière, de la pénétration d'eau, condensation et conditions d'inondation de courte durée.
