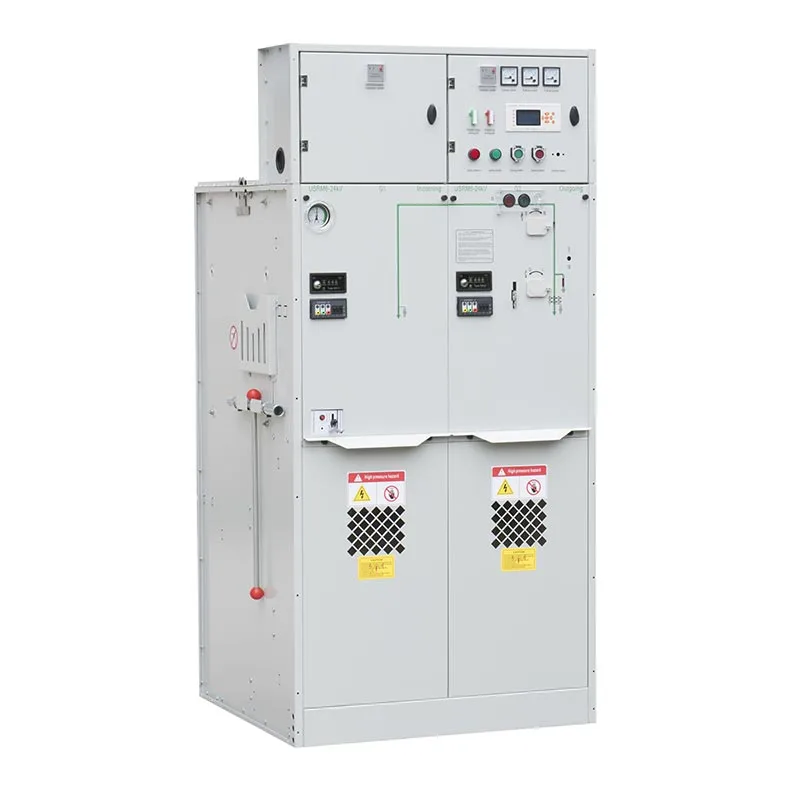

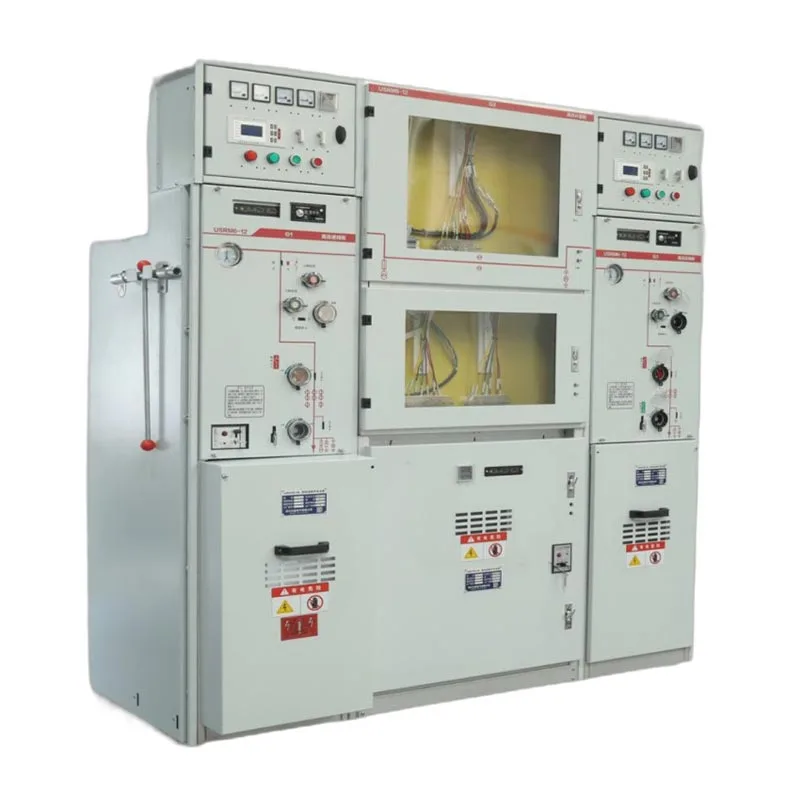

Pour les acheteurs d'appareillage de commutation d'unité principale en anneau RMU GIS SF6 22 kV, les principales considérations ne sont pas seulement les performances de commutation, mais également la rapidité avec laquelle les défauts peuvent être localisés, la sécurité avec laquelle les opérateurs peuvent accéder à l'équipement et le niveau de maintenance nécessaire. nécessaire tout au long de sa durée de vie. Usune répond à ces exigences grâce à une indication sous tension haute tension, un défaut indicateurs, protection par micro-ordinateur et système de gaz étanche à la pression.
La RMU peut être équipée d'indicateurs de défaut pour les défauts entre phases et phase-terre. Une fois qu'un défaut survient, l'indicateur fournit une alarme pour aider le personnel d'exploitation à identifier la section affectée et à localiser le point de défaut plus efficacement.
Pour les réseaux de distribution connectés à un centre de surveillance, les informations de défaut peuvent également être transmises au serveur de surveillance, permettant à la salle de contrôle d'identifier la zone de défaut et la position spécifique sans compter entièrement sur inspection manuelle.
Le dispositif d'indication sous tension haute tension fournit un rappel visuel pour vérifier si le circuit primaire est dynamisé. Il prend également en charge la vérification des phases pour aider les opérateurs à confirmer l'état électrique avant l'opération.
Une connexion de verrouillage électrique et une serrure magnétique associée peuvent empêcher la porte du compartiment à câbles d'être fermée. ouvert tandis que le câble entrant reste sous tension, offrant une couche de protection supplémentaire pendant la maintenance.
Le dispositif de protection, de mesure et de contrôle par micro-ordinateur en option remplace le relais électromagnétique traditionnel protection grâce à la technologie de surveillance numérique. Il peut être utilisé pour les lignes, les transformateurs de distribution et autres primaires. équipement.
Le système peut intégrer des fonctions de protection de courant et de tension, de mesure, d'alarme et de contrôle, prenant en charge gestion intelligente de l'énergie et communication avec le réseau de surveillance du client.

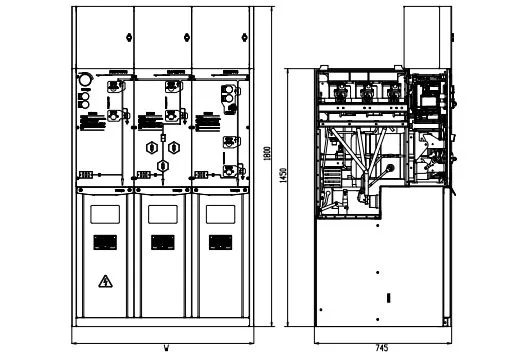

| Non. | Articles | Unité | Unitéé interrupteur-sectionneur | unité combinée | Unitéé disjoncteur |
| 1 | Tension nominale | kV | 24/12 | 24/12 | 24/12 |
| 2 | Fréquence nominale | Hz | 50 | 50 | 50 |
| 3 | Courant nominal | A | 630 | 125 (dépend du courant du fusible) | 630 |
| 4 | Niveau d'isolation nominal‑1min Tension de tenue en fréquence‑Interphase, terre | kV | 42/65 | 42/65 | 42/65 |
| Niveau d'isolement nominal‑1 min Tenue en fréquence Distance d'isolement en tension | kV | 48/79 | 48/79 | 48/79 | |
| Niveau d'isolation nominal‑1min Tension de tenue en fréquence‑Circuit de commande et circuit auxiliaire | kV | 2/2 | 2/2 | 2/2 | |
| Niveau d'isolation nominal‑Tension de tenue aux chocs d'éclairage‑Interphase, terre | kV | 75/125 | 75/125 | 75/125 | |
| Niveau d'isolation nominal‑Tension de tenue aux chocs d'éclairage‑Distance d'isolement | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Courant nominal de tenue aux courts-circuits | kA/s | 25/4 | —— | 25/4 |
| 6 | Courant de tenue de crête nominal | kA | 63 | —— | 63 |
| 7 | Courant nominal de fermeture de court-circuit | kA | 63 | Limité par le fusible HT | 63 |
| 8 | Courant nominal de coupure en court-circuit | kA | —— | Limité par le fusible HT | 25/25 |
| 9 | Courant de transmission nominal | A | —— | 1700/1400 | —— |
| 10 | Courant de coupure de charge actif nominal | A | 630 | —— | —— |
| 11 | Courant de coupure nominal en boucle fermée | A | 630 | —— | 630 |
| 12 | Interrupteur-sectionneur mécanique/CB | Fois | 10000 | 10000 | 20000 |
| Durée de vie mécanique – Interrupteur d'isolement/de terre | Fois | 5000 | 5000 | 5000 | |
| 13 | Résistance des circuits | μΩ | ≤150 | —— | ≤150 |
| 14 | Pression de charge nominale (pression manométrique de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Taux de fuite relatif annuel de gaz | % | 0.05 | 0.05 | 0.05 |
| 16 | Degré de protection IP‑Cabinet | IP4X | IP4X | IP4X | |
| Degré de protection IP – Réservoir de gaz | IP67 | IP67 | IP67 |
Lorsqu'un court-circuit se produit entre phases ou entre une phase et la terre, l'indicateur de défaut fournit une alarme indication. Le personnel de maintenance peut utiliser le signal pour identifier le départ concerné et affiner le problème. emplacement.
Pour les projets nécessitant une surveillance centralisée, les informations sur les défauts peuvent être transmises au centre de surveillance. Le L'ordinateur de surveillance peut afficher la section et l'emplacement du défaut correspondant, aidant ainsi les équipes de maintenance à réduire Temps de recherche de pannes et restauration de l'alimentation plus efficace.
Les principaux composants de l'armoire SF6 sont conçus comme un système étanche et ne nécessitent généralement pas de maintenance pendant la durée de vie spécifiée dans des conditions normales de fonctionnement.
Le réservoir d'essence est fabriqué en acier inoxydable, offrant une résistance à la corrosion à long terme. La mécanique les composants opérationnels sont positionnés à l'extérieur du réservoir de gaz, ce qui permet l'inspection, le fonctionnement et le remplacement des composants plus pratique lorsqu'un service est requis.
Pour les installations exposées à des poussières, sables ou pollutions extrêmes, inspection périodique des pièces mécaniques en rotation et Des conditions de lubrification sont recommandées.
La série USRM6 utilise un système de gaz scellé sous pression et ne nécessite pas d'inspection spéciale du gaz dans des conditions normales. conditions de fonctionnement.
Avant l'utilisation, le manomètre doit être vérifié. Dans des conditions normales, l'indicateur de pression doit rester dans la zone d’exploitation verte. La pression de référence est de 0,14 MPa, la pression du gaz étant maintenue au-dessus 0,135 MPa à 20°C dans les conditions d'étanchéité spécifiées.
Le taux de fuite de gaz annuel attendu est inférieur à 0,1 %, ce qui soutient les performances d'étanchéité aux gaz à long terme.
L'appareillage de commutation de l'unité principale à anneau 22kv Sf6 Gis Rmu est développé en référence aux exigences de la norme CEI 298, avec un design conçu durée de vie de plus de 30 ans dans des conditions normales de fonctionnement.
La conception hermétique de l'interrupteur permet de maintenir l'étanchéité au gaz tout au long de la période de service prévue, réduisant ainsi le besoin de une maintenance fréquente liée au gaz et aider les clients à contrôler les coûts d'exploitation à long terme.
| Considération clé | Usune 22kV SF6 GIS RMU | RMU conventionnelle |
| Isolation | Gaz SF6 isolé | Dépend de la conception de l'équipement |
| Détection des défauts | Indication de défaut locale et à distance en option | S'appuie souvent davantage sur l'inspection manuelle |
| Surveillance | Protection numérique et communication disponibles | Peut nécessiter un équipement de surveillance séparé |
| Sécurité | Indication en direct et verrouillage électrique/magnétique | Dépend de la configuration |
| Entretien | Système primaire scellé nécessitant peu de maintenance | Les exigences de maintenance varient |
| Réservoir de gaz | Cuve étanche en acier inoxydable | Cela dépend du chantier |
| Durée de vie | Conçu depuis plus de 30 ans dans des conditions normales | Dépend de la conception et de la maintenance du produit |
L'appareillage de commutation d'unité principale d'anneau d'Usune 22kv Sf6 Gis Rmu convient aux réseaux de distribution industriels où plusieurs les départs nécessitent une commutation fiable et une localisation rapide des défauts. Les indicateurs de défaut et les dispositifs de protection numériques peuvent aider les équipes de maintenance identifient plus efficacement les sections anormales.
La RMU peut être configurée avec des fonctions de protection et de mesure par micro-ordinateur pour les transformateurs de distribution, assurant des fonctions de surveillance du courant et de la tension, d'alarme et de protection au sein du réseau moyenne tension.
Pour les clients développant des systèmes de distribution d'énergie intelligents, la RMU peut connecter la protection, la mesure, les défauts Fonctions d'indication et de communication vers un système de surveillance central, prenant en charge l'identification des défauts à distance et une gestion de réseau plus efficace.
Un client a utilisé l'appareillage de commutation d'unité principale en anneau Usune 22kv Sf6 Gis Rmu pour un réseau en anneau industriel avec plusieurs mangeoires entrantes et sortantes. Lors de la mise en service, le client s'est demandé si les opérateurs pouvaient rapidement identifier le départ concerné lorsqu'un défaut phase-phase ou phase-terre s'est produit. L'indicateur de défaut intégré fourni des informations d'alarme locales, aidant le personnel de maintenance à affiner la section de défaut avant d'effectuer inspection sur place.
Pour une application de distribution de transformateurs, le client a sélectionné la RMU avec une protection par micro-ordinateur et dispositif de contrôle. Le système fournissait une surveillance numérique du courant et de la tension ainsi qu'une protection et une alarme. fonctions. Le client a trouvé cette configuration plus pratique pour surveiller les conditions de fonctionnement du transformateur. que de compter uniquement sur une protection par relais conventionnelle.
Un client nécessitant une surveillance centralisée de la distribution a connecté l'indication de défaut et la protection numérique de la RMU fonctions au centre de surveillance. Lorsqu'un signal de défaut était généré, l'écran de surveillance pouvait identifier le section de défaut correspondante, permettant à l'équipe d'exploitation de déterminer où une inspection sur le terrain était nécessaire et améliorer l'efficacité du dépannage.
Pour les clients utilisant la RMU dans des conditions de service normales, le réservoir de gaz SF6 scellé réduit le besoin de entretien interne courant. Les clients apprécient également les composants mécaniques externes car ils peuvent être inspecté ou remplacé plus facilement lorsque l’entretien est requis.
Zhejiang Usune Electric Co., Ltd. a établi des systèmes de gestion selon le système de gestion de la qualité ISO 9001, ISO Système de gestion environnementale 14001 et système de gestion de la santé et de la sécurité au travail ISO 45001.

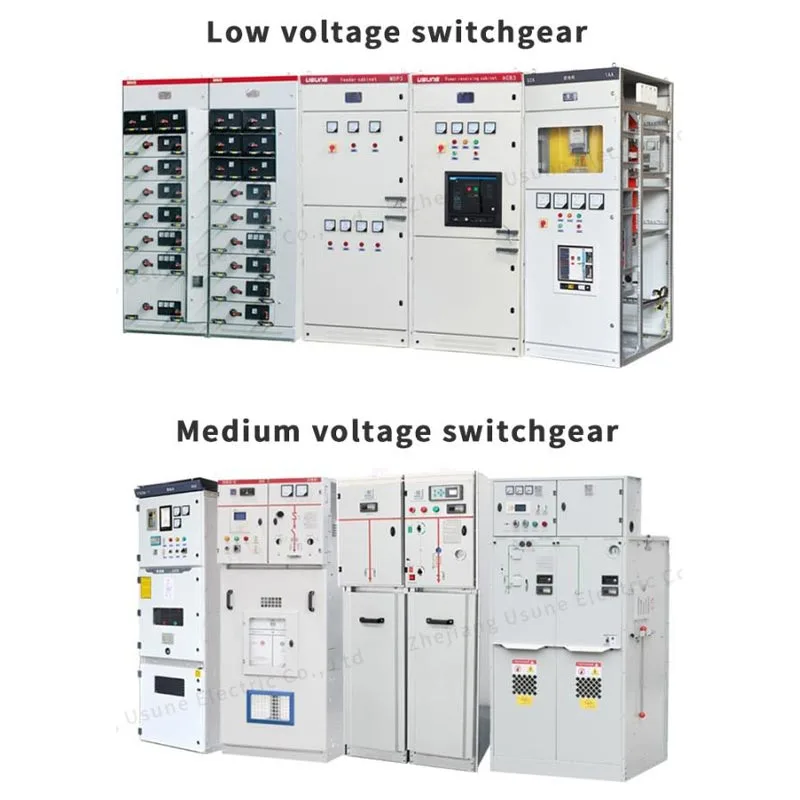

Pour répondre aux différentes exigences du marché international, les produits d'appareillage moyenne tension Usune ont subi des tests pertinents Tests de type standard CEI et GB, les produits applicables obtenant la certification CE. Ces systèmes prennent en charge des qualité de fabrication, tests de produits et conformité technique pour les projets de distribution d'énergie moyenne tension.
Oui. La RMU peut être équipée d'indicateurs de défauts capables de détecter les défauts phase-phase et phase-terre et fournir des indications d'alarme locales.
Oui. Lorsqu'il est équipé du système de communication et de surveillance correspondant, les informations sur les défauts peuvent être transmises vers un centre de surveillance, où la section concernée et la position du défaut peuvent être affichées.
Dans des conditions normales de fonctionnement, le système scellé sous pression ne nécessite pas d’inspection de gaz de routine particulière. Le Le manomètre doit être vérifié avant utilisation et doit rester dans la zone verte dans des conditions normales.
La série USRM6 est conçue pour une durée de vie de plus de 30 ans dans des conditions normales de fonctionnement, avec une taux de fuite de gaz annuel attendu inférieur à 0,1 %.
Usune combine une isolation scellée SF6, une indication de défaut, une indication de pièces sous tension, un verrouillage de sécurité, un affichage numérique protection et fonctionnement nécessitant peu d'entretien dans une seule solution RMU moyenne tension, ce qui la rend adaptée aux anneaux modernes applications de réseau et de distribution intelligente.
