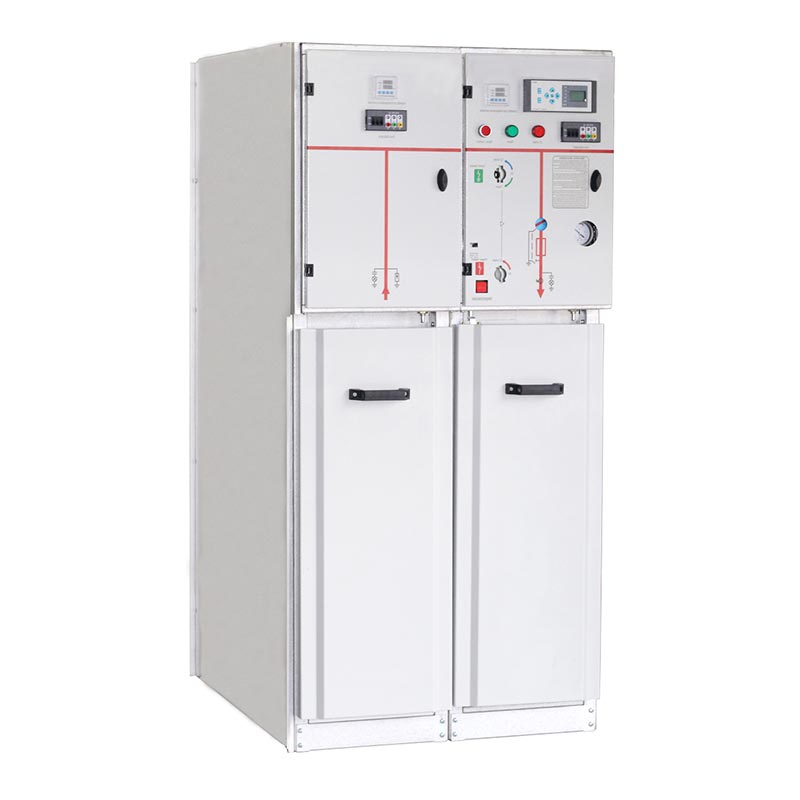

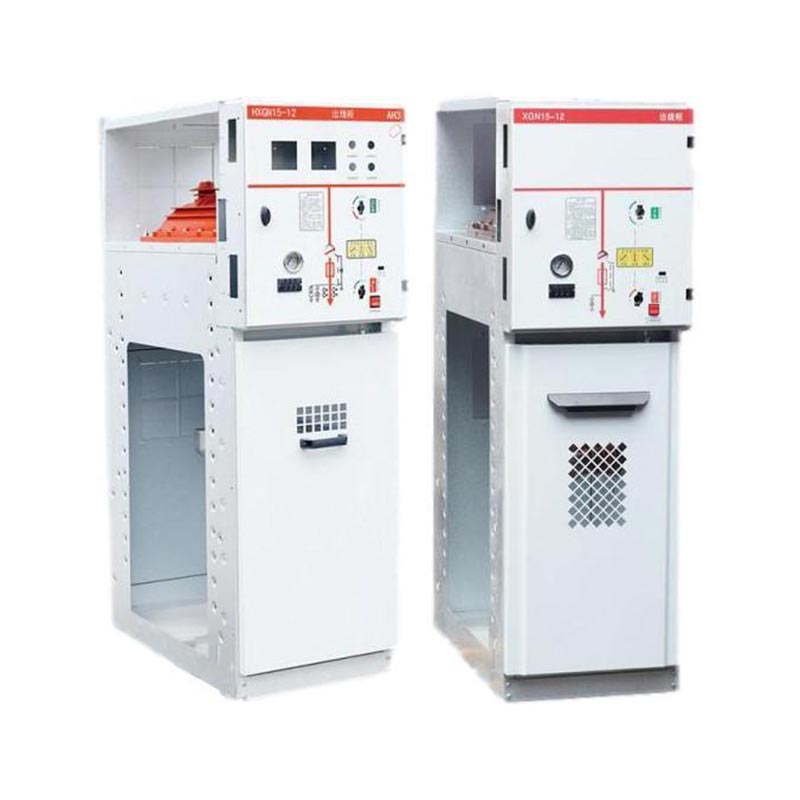

Unité principale de l'anneau 630a Sf6

L'unité principale en anneau USUNE 630a Sf6 est un équipement de distribution d'énergie moyenne tension haute performance indépendant développé et fabriqué par Zhejiang Yousi Electric Co., Ltd. (un fabricant professionnel intégrant R&D, production et vente de matériel électrique). Ce produit comporte une structure fermée en métal fixe de type boîte, utilisant Gaz SF6 comme moyen d'isolation et d'extinction d'arc. Equipped with SF6 gas-insulated switch fuses, it is primarily used dans les réseaux de distribution secondaire avec une tension nominale maximale de 36kV et un courant nominal de 630A, parfaitement adaptable aux exigences d'alimentation des systèmes électriques AC 50/60 Hz.

En tant que fournisseur leader de l'industrie chinoise des équipements électriques, USUNE adhère à une philosophie de production de haute qualité. Cette unité principale à anneau SF6 630A est fabriquée dans l'usine standardisée de l'entreprise, où un contrôle de qualité strict est effectué. mis en œuvre tout au long du processus, des composants au produit fini, garantissant la fiabilité et la fiabilité du produit. cohérence.

Caractéristiques principales du produit

1. Conception compacte et légère

L'unité principale en anneau 630a SF6 adopte une structure compacte et une conception légère, économisant efficacement de l'espace d'installation et réduire les coûts de transport et d’installation. La coque en résine époxy offre une étanchéité parfaite, ce qui la rend adaptée pour les scénarios à espace restreint tels que les petites salles de machines et les sous-stations préfabriquées, améliorant sur site flexibilité des applications.

2. Excellentes performances d’isolation et de suppression d’arc

Le boîtier fermé est rempli de gaz SF6, offrant d'excellentes performances d'isolation et de suppression d'arc. C'est très résistant à l'humidité et à la pollution, permettant un fonctionnement stable dans des environnements difficiles et fonctionnement quasiment sans entretien, réduisant considérablement les coûts de maintenance ultérieurs.

3. Opération simple et installation facile

L'unité principale en anneau 630a SF6 présente une conception de connexion par câble frontal, avec toutes les fonctions de contrôle centralisées sur Le panneau avant, simplifiant le processus de fonctionnement et facilitant le fonctionnement et le débogage. Son poids léger et la conception compacte rend l'installation plus efficace, permettant un déploiement rapide après l'installation.

4. Accessoires abondants

Divers accessoires tels que relais, transformateurs et parafoudres peuvent être équipés pour répondre aux différents exigences fonctionnelles de divers scénarios de distribution d'énergie, améliorant l'adaptabilité et la praticité du produit.

Scénarios applicables

L'unité principale en anneau USUNE 630a SF6 est largement utilisée dans les réseaux en anneau de câbles industriels et civils et les bornes d'alimentation. Il est particulièrement adapté aux petites sous-stations secondaires, aux postes de commutation, à la distribution d'énergie résidentielle urbaine, entreprises industrielles et minières, centres commerciaux, aéroports, métros, production d'énergie éolienne, hôpitaux, stades, les chemins de fer et d'autres endroits, fournissant une alimentation électrique fiable pour divers scénarios.

Conditions de fonctionnement

Pour garantir un fonctionnement stable et sûr, cette unité principale en anneau est soumise à des exigences environnementales strictes, comme suit :

- Altitude : ≤1000 mm
- Température ambiante : -35 ℃ ~ 45 ℃
- Humidité relative : Moyenne journalière ne dépassant pas 95 % ; moyenne mensuelle ne dépassant pas 90%
- Résistance sismique : Intensité sismique ne dépassant pas 8 degrés
- Exigences environnementales : emplacements exempts de vibrations graves, d'impacts, d'incendie, de corrosion chimique et de risques d'explosion.

Paramètres techniques

Structure et configuration de l'appareillage de commutation

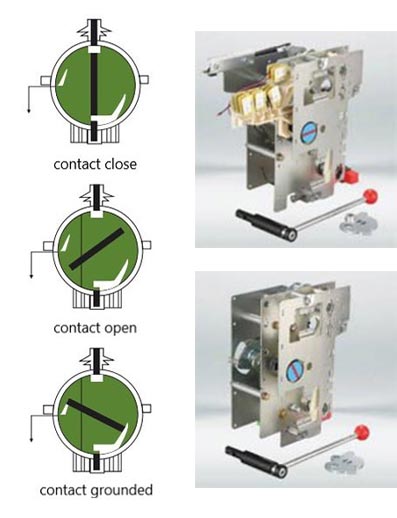

Mécanisme de commande

(1) Commande à ressort unique double fonction : type K

La fonction de commutation est actionnée indépendamment avec un levier ou un moteur.
La fonction d'interrupteur au sol s'ouvre et se ferme indépendamment à l'aide d'un levier de commande, et l'énergie de fonctionnement est assuré par un ressort de compression, qui se libère pour fermer ou déconnecter le contact.

(2) Mécanisme de commande à double ressort et double fonction : Type A

La fonction de commutation est actionnée indépendamment par un levier ou un moteur, et l'énergie de fonctionnement est fournie par un ressort de compression, qui se relâche pour fermer le contact. Commande indépendante d'ouverture et de fermeture avec bouton (0) ou déclencheur ou déclencheur shunt.
La fonction interrupteur au sol fonctionne indépendamment avec un levier de commande et l'énergie de fonctionnement est fournie par un ressort de compression, qui se relâche pour fermer ou déconnecter le contact.

(3) Composants optionnels

Une opération électrique : AC 220 V 110 V ; C.C 220 V 110 V
Interrupteur auxiliaire
Une bobine de déclenchement shunt (mécanisme de type A) : AC 220 V 110 V ; C.C 220 V 110 V
Un fusible fusibles interrupteur indicateur auxiliaire
Indicateur de défaut de terre

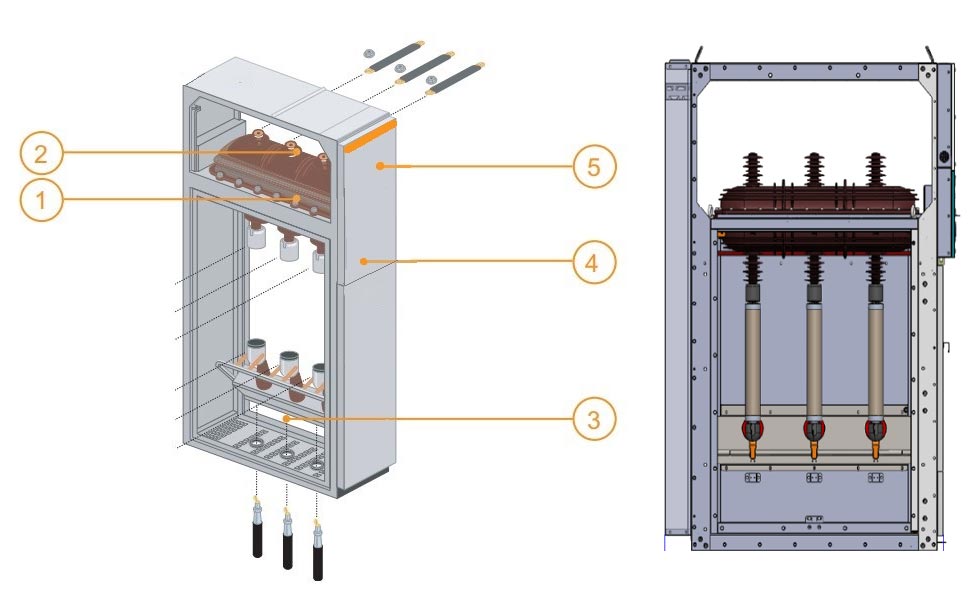

Cellules de protection interrupteurs et fusibles

1 Appareillage Interrupteur et sectionneur de terre dans une enveloppe remplie de SF6.
2 jeux de barres tous dans le même plan horizontal, permettant ainsi des extensions ultérieures du tableau et la connexion aux équipements existants.
3 Raccordement accessible par façade, raccordement aux bornes de l'interrupteur inférieur et du sectionneur de terre ou du porte-fusible inférieur. Ce compartiment est également équipé d'un sectionneur de terre en aval des fusibles MT pour les unités de protection.
4 La commande contient les éléments permettant de faire fonctionner l'interrupteur et le sectionneur de terre et d'actionner les signalisations correspondantes (coupure positive).
5 Installation basse tension d'un bornier (si option moteur installée), de fusibles BT et de dispositifs relais compacts. Si plus d'espace est requis, la hauteur du panneau peut être augmentée.

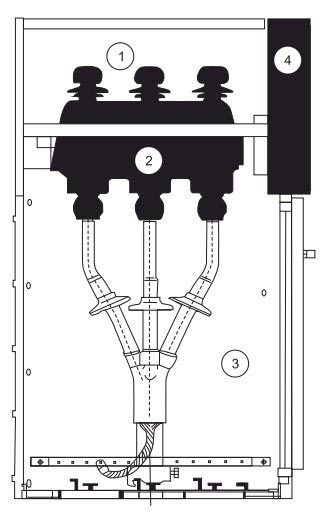

① Salle des jeux de barres
② Interrupteur principal
③ Salle des câbles
④ Mécanisme de commande, mécanisme de verrouillage et salle de contrôle basse pression

L'ensemble de l'armoire de commutation peut être divisé en deux unités supérieure et inférieure, l'unité supérieure de l'armoire comprend le salle de bus, interrupteur de charge, salle de mécanisme de fonctionnement et salle basse tension, et l'unité inférieure est séparée du câble chambre. L'ensemble de l'unité supérieure peut être remplacé.

◇ Salle des jeux de barres

Le local jeu de barres est disposé en partie haute de l’armoire. Dans la salle des jeux de barres, les jeux de barres principaux sont connectés ensemble et parcourent toute la rangée d'appareillages.

◇ Interrupteur-sectionneur

La salle de commande est équipée d'un interrupteur de charge en hexafluorure de soufre de type SFG. La coque de l'interrupteur de charge est réalisée de résine époxy coulée, remplie de gaz hexafluorure de soufre (SF6) comme milieu isolant, et la coque est fournie avec un trou d'observation. La salle de commutation peut être équipée

avec densimètre de gaz SF6 ou densité de gaz avec contact d'alarme selon les exigences du client.

◇ Salle des câbles

L'armoire de commande de charge dispose d'un espace de câbles spacieux, principalement utilisé pour la connexion des câbles, de sorte que les câbles unipolaires ou les câbles à trois conducteurs peuvent être connectés à l'aide de la tête de câble non blindée la plus simple, et un espace suffisant peut également accueillir un parafoudre, un transformateur de courant, un interrupteur de masse inférieur et d'autres composants. Selon le De conception standard, la porte de l'armoire est dotée d'une fenêtre d'observation et d'un dispositif de verrouillage de sécurité. Plaque inférieure de la salle de câbles avec couvercle d'étanchéité et serre-câble de taille appropriée avec support. La plaque inférieure de la salle de câbles et le cadre de porte peuvent être retiré pour faciliter l’installation du câble.

◇ Mécanisme de commande, mécanisme de verrouillage et salle de contrôle basse pression

La salle des mécanismes verrouillée fait également office de panneau de commande. La salle basse tension est équipée d'un système à ressort mécanisme avec indicateur de position et dispositif de verrouillage mécanique, et peut également être équipé d'un auxiliaire contacts, bobines de déclenchement, mécanismes de déclenchement d'urgence, affichages capacitifs en direct, serrures à clé et dispositifs de commande électriques. Dans le même temps, l'espace de la chambre basse pression peut également être équipé de boucles de contrôle, de compteurs et de protections. relais, et l'armoire de 750 mm de large dispose de deux chambres basse pression identiques pour plus d'accessoires.

Paramètre de configuration du boîtier

LBS entrants

Trafo protéger

Mesure

Cbog avec .mètre

Cb sortant

Description de l'opération

1. Fonctionnement de la poignée : Debout devant l'appareillage, maintenez le haut de la poignée et poussez vers l'avant, l'autre main tenant l'extrémité de la poignée pour la faire pivoter.
2. Assurez-vous que la porte de l'armoire a été correctement fermée avant l'alimentation électrique ou avant la mise à la terre.
3. Le manomètre de commutation doit être vérifié avant la mise sous tension et la mise hors tension.

Allumer

1. Confirmez que la porte de l'armoire est fermée. Insérez la poignée dans le trou de commande supérieur et tournez-la de 180° dans le sens inverse des aiguilles d'une montre jusqu'à entendre la voix du frein de séparation. L'indicateur central du panneau est en position ; la porte inférieure est fermée et l'interrupteur de mise à la terre est désactivé.
2. Insérez la poignée de commande dans le trou de commande inférieur et tournez-la dans le sens des aiguilles d'une montre à 180° jusqu'à entendre la voix de fermeture ; l'indicateur central du panneau est en position D ; l'interrupteur sera allumé, puis le fonctionnement de l'alimentation électrique sera terminé.

Éteindre

1. Éteignez : insérez la poignée de commande dans le trou de commande inférieur et tournez dans le sens inverse des aiguilles d'une montre à 180 ° jusqu'à entendre le séparation de la voix de frein (bouton d'utilisation directe s'il y a un bouton) ; le centre du panneau est en position, puis l'interrupteur sera éteint.
2. Vérifiez si l'affichage en direct est éteint pour vous assurer que la salle des câbles est électriquement neutre ; insérez la poignée de commande. dans le trou de fonctionnement supérieur et tournez dans le sens des aiguilles d'une montre à 180 ° jusqu'à entendre la voix de fermeture ; l'indicateur central du le panneau est en position et la porte inférieure est déverrouillée ; l'interrupteur de mise à la terre est fermé, puis l'opération d'interruption de courant est terminé.

Transport et stockage

Lorsque l'armoire électrique est fixée sur la plaque inférieure, elle peut être pelletée par un chariot élévateur. Lorsqu'il n'est pas fixé en bas plaque, l'armoire électrique doit être levée ou transportée dans son ensemble, mais elle doit être transportée verticalement à tout moment et ne doit pas être renversé pour éviter d'endommager les composants de l'armoire. Appareillage (même avec emballage extérieur) ne doit pas être stocké dehors pendant une longue période.

Entretien

◇ L'armoire annulaire ne nécessite aucun entretien pendant trois ans dans des circonstances normales.

◇ Les mécanismes de commande à ressort simple et double ressort de l'interrupteur de charge ne nécessitent aucun entretien et ne nécessitent aucune lubrification.

◇ Le dispositif de protection du relais doit être vérifié conformément aux exigences du fabricant avant d'être mis en service. opération.

◇ Le cycle de maintenance de l'armoire réseau en anneau est généralement d'une fois par an, et des mesures de maintenance spécifiques s'effectuera de la manière suivante :
(1) Serrez toutes les connexions électriques (bus principal, interrupteurs, câbles, instruments de mesure) conformément aux exigences des instructions d’installation.
(2) Aspirer tous les composants (interrupteur principal, interrupteur auxiliaire, mécanisme de déclenchement, moteur, etc.) et conduire l'apparence inspection.
(3) Effectuer une seule opération de fermeture/ouverture sur tous les interrupteurs, y compris l'interrupteur de masse.
(4) Allumez l'alimentation de commande auxiliaire (ne donnez pas le signal de la télécommande) pour une séquence électrique opération.

Commander des marchandises

Les documents et pièces jointes suivants seront remis avec l'armoire à la sortie de l'usine :

◇ Certificat qualifié de produit
◇ Instructions d'utilisation du produit
◇ Données de conception technique du produit
◇ Accessoires pour armoires électriques :
◇ Chaque combinaison de montage est équipée d'une poignée de commande de commutateur de charge.

Les utilisateurs doivent fournir les informations suivantes lors de la commande de produits :

◇ Schéma de câblage du circuit principal et exigences techniques particulières
◇ Plan d'installation de l'appareillage.
◇ Spécifications du modèle des composants de l'armoire de commande et boucle auxiliaire, diagramme schématique de la boucle de contrôle (si nécessaire)
◇ Autres demandes particulières d'informations écrites.

Référence du projet

Projet de lancement de fusée Cas-space

Rapport d'essai
