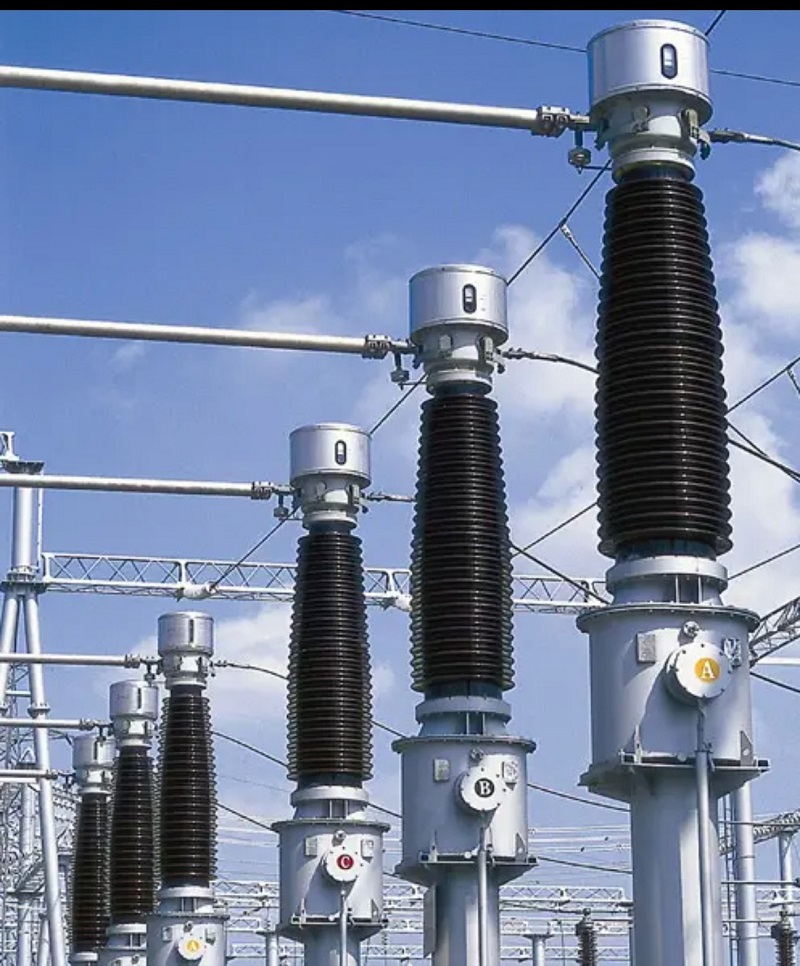

Transformateur de courant LB6-110kVest un transformateur de courant haute tension conçu pour la mesure du courant, la mesure de l'énergie et la protection des relais dans les systèmes électriques 110 kV CA. Adapté aux réseaux électriques 50 Hz et 60 Hz, ce transformateur offre des performances stables et une précision de mesure élevée pour les sous-stations, les systèmes de transport d'énergie et les installations électriques industrielles.
Grâce à une technologie avancée d'isolation immergée dans l'huile et à une structure entièrement scellée, le transformateur de courant LB6-110kV offre une excellente isolation électrique, un fonctionnement fiable et une longue durée de vie dans des conditions de travail exigeantes à haute tension.
Le transformateur de courant série LB6-110kV adopte une conception professionnelle pour les applications d'alimentation haute tension. Le modèle de produit représente ses principales caractéristiques techniques :
Le transformateur est équipé de plusieurs enroulements secondaires, dont un enroulement de mesure avec une classe de précision 0,5 et trois enroulements de protection. La configuration à plusieurs enroulements secondaires permet des fonctions fiables de mesure du courant et de protection pour différentes exigences du système électrique.
Transformateur de courant LB6-110kVprend en charge plusieurs configurations de rapport de courant en modifiant la méthode de connexion de la pièce de connexion externe sur le conservateur d'huile. Lorsqu'il est connecté en série, le rapport de courant est a/c, tandis que la connexion parallèle fournit un rapport de courant de 2*a/c.
Cette conception flexible permet au même modèle de transformateur de s'adapter à différentes exigences de fonctionnement, réduisant ainsi les coûts de remplacement des équipements et améliorant la polyvalence des applications dans les systèmes électriques à haute tension.
Le transformateur de courant LB6-110kV est conçu pour fonctionner de manière fiable dans diverses conditions environnementales :
Pour les applications avec des températures plus basses ou des exigences environnementales particulières, des solutions personnalisées peuvent être discutées avec le fabricant en fonction des conditions du projet.
Le transformateur de courant LB6-110kV adopte une structure immergée dans l'huile composée d'un réservoir de carburant, d'un corps de transformateur, d'une bague en porcelaine, d'un conservateur d'huile et d'un détendeur. Le corps du transformateur est immergé dans de l'huile isolante et contient des enroulements primaires et secondaires conçus pour des performances électriques stables.
L'enroulement primaire adopte une structure en forme de U. Le système d'isolation principal utilise une technologie d'isolation capacitive en papier huilé, avec plusieurs écrans capacitifs disposés entre les couches d'isolation. L'écran intérieur se connecte à un potentiel élevé tandis que l'écran extérieur est mis à la terre, améliorant ainsi les performances d'isolation et la sécurité opérationnelle.
Le conducteur de l'enroulement primaire est divisé en deux sections avec quatre bornes connectées au conservateur d'huile. Le rapport de courant peut être ajusté via des modifications de câblage externe, offrant ainsi des options de configuration flexibles.
L'enroulement secondaire est installé sur un support en dessous de l'enroulement primaire. Toutes les bornes secondaires et les bornes d'écran externes sont connectées à la boîte de jonction sur le réservoir du transformateur, garantissant une installation et une maintenance pratiques.
Le transformateur de courant LB6-110kV présente une conception de connexion pratique avec des pinces de câblage externes installées au bas de la boîte de jonction. Des boulons de mise à la terre sont fournis à la fois sur la boîte de jonction et sur le réservoir de carburant, permettant une mise à la terre sécurisée de l'enroulement secondaire et de la structure complète du transformateur.
Le transformateur adopte des caractéristiques de polarité réductrices. Lorsque le courant primaire circule de P1 à P2, le courant secondaire circule à travers le circuit externe de S1 à S2 ou S3, garantissant ainsi une transmission précise du courant pour les systèmes de mesure et de protection.
En raison de ses performances haute tension et de ses fonctions de protection fiables, le transformateur de courant LB6-110kV est largement utilisé dans :
Le transformateur de courant LB6-110kV combine une mesure précise, une isolation fiable, une conception de rapport de courant flexible et un fonctionnement nécessitant peu d'entretien. Sa structure immergée dans l'huile entièrement scellée garantit des performances stables dans les environnements à haute tension, ce qui en fait une solution fiable pour les systèmes électriques modernes nécessitant un fonctionnement sûr et continu.
