Cette solution SIG moyenne tension est bien adaptée aux installations où l'espace au sol est restreint ou les conditions environnementales sont difficiles. Les emplacements de déploiement typiques comprennent les installations électriques souterraines, les zones côtières, les zones de montagne et les sous-stations urbaines. Grâce à sa construction entièrement fermée, le matériel occupe un encombrement compact, ce qui permet aux spécialistes de la conception d'intégrer plus facilement des unités de distribution moyenne tension dans les sous-stations de transformation principales et les stations de distribution secondaires.

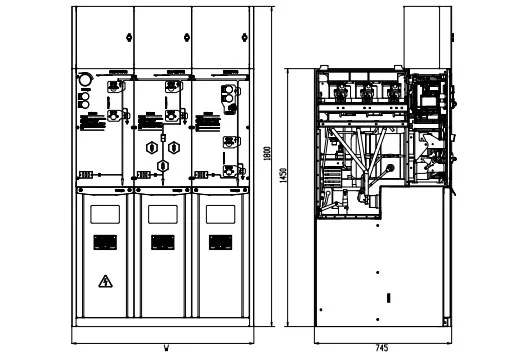

Les projets de distribution d'énergie comportent rarement des configurations de circuits identiques, ce qui signifie que les plates-formes d'appareillage de commutation compactes doivent prendre en charge un assemblage flexible plutôt que des configurations fixes et universelles. Construite autour d'un cadre modulaire, la plate-forme USRM6 d'appareillage de commutation à isolation gazeuse SF₆ GIS 24kV 33kV peut intégrer trois unités fonctionnelles distinctes : Type C pour les modules interrupteurs-sectionneurs, Type F pour les ensembles fonctionnels combinés et Type V pour les modules disjoncteurs.
Les équipes de conception peuvent choisir des modules standards individuels ou des combinaisons pré-assemblées selon les schémas électriques du projet. L'infrastructure du jeu de barres principal prend en charge l'extension sur site, permettant de regrouper plusieurs modules dans des configurations d'appareillage variées. Une telle flexibilité modulaire permet à l'équipement de satisfaire diverses demandes liées aux départs, aux connexions de transformateurs, à l'isolation de protection et aux tâches de distribution d'énergie.
Les appareils électriques extérieurs conventionnels restent exposés toute l’année à la poussière, à l’humidité, aux contaminants et aux changements de température. Ces facteurs défavorables ont tendance à augmenter les demandes récurrentes d’inspection et d’entretien tout au long de la durée de vie opérationnelle de l’équipement.

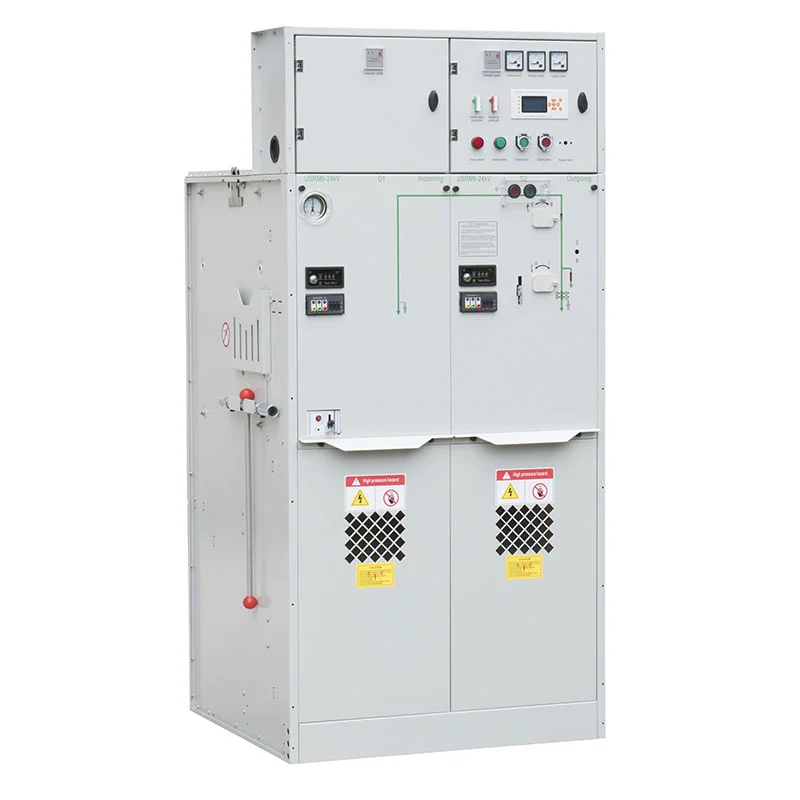

L'appareillage de commutation isolé au gaz SF₆ GIS 24 kV 33 kV USRM6 adopte un boîtier scellé isolé au gaz qui isole physiquement le circuit primaire des conditions ambiantes. Il réduit considérablement le contact direct entre les composants internes et les polluants environnementaux et offre un système de fonctionnement qui nécessite très peu d'entretien de routine. Cette caractéristique offre des avantages distincts pour les sites difficiles d'accès, tels que les salles électriques souterraines, les locaux de distribution urbains à espace limité et les infrastructures éloignées. La fréquence réduite des entretiens devient un facteur d'évaluation majeur lorsque les utilisateurs sélectionnent des équipements pour ces emplacements difficiles.
Cette plate-forme SF₆ C-GIS offre bien plus que des actions de base de fermeture et d'ouverture de circuits. En fonction de la combinaison de modules sélectionnée, le système peut prendre en charge la protection contre les défauts, l'isolation électrique, la mesure de l'énergie, la surveillance de l'état en temps réel, la mise à la terre, la communication de données et le contrôle automatique, ainsi que les fonctions de commutation.
Différents modules fonctionnels peuvent être associés librement pour aligner l’ensemble de l’installation de commutation avec l’architecture de protection et de distribution du projet. Cette polyvalence crée des options plus larges pour les entrepreneurs EPC et les intégrateurs de systèmes chargés de développer des réseaux complets de distribution d'énergie moyenne tension.
Les conditions ambiantes du site doivent être soigneusement évaluées avant de finaliser la sélection du SIG moyenne tension. L'appareillage de commutation à isolation gazeuse SF₆ GIS 24 kV 33 kV série USRM6 est conçu pour fonctionner à des altitudes allant jusqu'à 4 000 m. Sa température ambiante autorisée s'étend de -40°C à +50°C, avec une température moyenne maximale sur 24 heures plafonnée à 35°C. Pour les critères d'humidité, l'humidité relative sur 24 heures peut culminer à 95 %, tandis que la valeur moyenne mensuelle ne peut pas dépasser 90 %. Le lieu d'installation doit être exempt de vapeurs explosives ou corrosives, d'impacts mécaniques intenses et de fortes vibrations persistantes. Le niveau de pollution ne doit pas dépasser la classe III comme spécifié dans la norme GB/T 5582, et l'unité a passé la qualification sismique pour la résistance de niveau 9. Pour les projets situés au-dessus de 1 000 m, les acheteurs doivent informer le fabricant pour ajuster la pression de charge SF₆ de manière appropriée. Toute exigence environnementale inhabituelle du site doit être confirmée conjointement par les fabricants, les fournisseurs et les clients finaux avant la passation de commande. A titre d'exemple, les installations situées à des altitudes supérieures à 2 000 m peuvent nécessiter des réglages de pression de gaz modifiés pour atténuer les risques de surtension interne à l'intérieur du réservoir.
Sous-stations souterraines Les installations électriques souterraines sont généralement limitées par une surface utilisable limitée et des limites de ventilation strictes. La conception compacte et scellée du GIS aide les concepteurs à maximiser l'utilisation d'un espace restreint tout en atténuant les influences environnementales défavorables, ce qui rend le produit idéal pour une intégration dans des sous-stations compactes et des stations de distribution secondaire.
Locaux industriels et miniers Les sites industriels et miniers nécessitent un matériel de commutation et de protection moyenne tension fiable pour alimenter les moteurs, les transformateurs, les départs et les réseaux de distribution locaux. Le réservoir scellé protège les composants internes contre la contamination et fournit toutes les capacités de commutation, de protection, d'isolation et de surveillance requises pour les systèmes électriques sur site.
Infrastructures ferroviaires et de transport Les dépôts ferroviaires, les services publics aéroportuaires et les infrastructures de transport associées ont besoin d'une alimentation électrique constante sur un large spectre de charges. L'appareillage de commutation modulaire peut être configuré avec des schémas d'alimentation et de protection personnalisés au sein d'un système de distribution centralisé, aidant ainsi les intégrateurs à développer des solutions d'alimentation moyenne tension compactes pour les projets de transport.
Réseaux de distribution urbaine Les terrains disponibles sont généralement rares dans les centres-villes et les quartiers résidentiels. Un appareillage compact isolé au gaz peut être déployé dans les sous-stations et les centres de distribution où un appareillage traditionnel isolé dans l'air nécessiterait un espace d'installation beaucoup plus grand. Sa structure de réservoir fermée réduit également les interférences ambiantes agissant sur le circuit primaire.
Sites côtiers et montagneux Les équipements électriques standard sont sensibles à une humidité élevée, à une contamination par le sel, aux effets de l'altitude et à de fortes fluctuations de température. Le circuit primaire fermé de l’USRM6 réduit l’exposition directe à ces conditions difficiles. Les équipes de projet peuvent analyser les paramètres de fonctionnement spécifiques au site au stade de la sélection pour confirmer la configuration et les paramètres de travail les plus appropriés.
Lors de l'achat de GIS SF₆ 24 kV et 33 kV, les acheteurs devraient examiner l'ensemble du schéma électrique plutôt que de prendre des décisions d'achat basées uniquement sur la tension nominale. L'évaluation technique doit couvrir les niveaux de tension nominale, les exigences d'isolation, les options de disjoncteur ou d'interrupteur de charge, les quantités d'alimentation, la disposition des jeux de barres, les schémas de mise à la terre, les fonctions de protection et de mesure, l'altitude d'installation, la température, l'humidité, le degré de pollution, les interfaces de communication et la conformité aux normes CEI et GB applicables.
L'équipe d'ingénierie d'Usune collabore avec les ingénieurs de projet et les intégrateurs de systèmes pour définir une configuration USRM6 sur mesure basée sur des schémas unifilaires et les conditions de fonctionnement réelles du site.
Assurance qualité stricte Usune maintient des flux de travail d'assurance qualité formalisés couvrant la fabrication, les tests d'acceptation en usine et l'expédition des produits. Les normes ISO 9001 garantissent une qualité de production stable, tandis que les cadres ISO 14001 et ISO 45001 régissent la gestion de l'environnement et la gestion de la santé et de la sécurité au travail.
Configurations modulaires sur mesure Usune propose des combinaisons de modules flexibles adaptées à diverses fonctions de circuit et exigences de distribution. Ce service convient aux entreprises EPC, aux intégrateurs de systèmes électriques, aux distributeurs et aux équipes d'approvisionnement qui ont besoin d'appareillages de commutation personnalisés selon les schémas électriques désignés.
Conformité mondialement reconnue La conception du produit est conforme aux normes internationales CEI et aux spécifications chinoises GB, et une certification CE peut être fournie. Cet arrangement prend en charge les clients ciblant divers marchés étrangers. Les normes applicables et les règles de certification peuvent être vérifiées par rapport aux codes des pays de destination et aux spécifications techniques du projet.
Support technique spécialisé Pour les projets SIG, il est essentiel de verrouiller la configuration correcte avant le début de la production. Les clients peuvent partager des dessins unifilaires, les exigences de tension nominale, les horaires d’alimentation, les données d’altitude et les détails environnementaux pour consultation technique avec l’équipe d’ingénierie d’Usune.
| Non. | Articles | Unité | Unité interrupteur-sectionneur | unité combinée | Unité disjoncteur | |
| 1 | Tension nominale | kV | 24/12 | 24/12 | 24/12 | |
| 2 | Fréquence nominale | Hz | 50 | 50 | 50 | |
| 3 | Courant nominal | A | 630 | 125 (dépend du courant du fusible) | 630 | |
| 4 | Niveau d'isolation nominal | 1min Fréquence résistée à la pression | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| L'impulsion d'éclairage a résisté à la tension | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Courant nominal de tenue aux courts-circuits | kA/s | 25/4 | —— | 25/4 | |
| 6 | Courant de tenue de crête assigné | kA | 63 | —— | 63 | |
| 7 | Courant nominal de fermeture de court-circuit | kA | 63 | Limité par le fusible HT | 63 | |
| 8 | Courant nominal de coupure en court-circuit | kA | —— | Limité par le fusible HT | 25/25 | |
| 9 | Courant de transmission nominal | A | —— | 1700/1400 | —— | |
| 10 | Courant de coupure de charge actif nominal | A | 630 | —— | —— | |
| 11 | Courant de coupure nominal en boucle fermée | A | 630 | —— | 630 | |
| 12 | Durée de vie mécanique | interrupteur-sectionneur/CB | Fois | 10000 | 10000 | 20000 |
| Interrupteur d'isolement/terre | 5000 | 5000 | 5000 | |||
| 13 | Résistance des circuits | μΩ | ≤150 | —— | ≤150 | |
| 14 | Pression de charge nominale (pression manométrique de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Taux de fuite relatif annuel de gaz | % | 0.05 | 0.05 | 0.05 | |
| 16 | Degré de protection IP | Armoire | IP4X | IP4X | IP4X | |
| Réservoir d'essence | IP67 | IP67 | IP67 | |||
Au cours du projet de lancement de fusée spatiale Cas, la série USRM6 a été utilisée pour gérer la distribution d'énergie moyenne tension dans l'installation de lancement, couvrant à la fois son infrastructure critique et les charges électriques qui y sont liées. L’appareillage de distribution sur un site de lancement devrait assurer la fiabilité de la commutation, de la protection, de l’isolation et de la surveillance des équipements essentiels ainsi que des installations auxiliaires – et maintenir des performances stables même dans un environnement électrique relativement confiné. Étant donné que le circuit principal se trouve dans une structure isolée enveloppée de SF6, la série USRM6 le protège largement des conditions environnementales externes, une caractéristique particulièrement importante pour les infrastructures spécialisées fonctionnant sous des exigences strictes.
La configuration modulaire de l'appareillage a également donné à l'agencement suffisamment de latitude pour s'adapter à l'architecture de distribution du projet. Les unités fonctionnelles ont pu être assemblées conformément à la conception du réseau électrique, et le bus principal extensible a créé une marge supplémentaire pour la configuration du réseau et la planification future du système. Dans l'ensemble, c'est le mélange de structure compacte, d'isolation fermée et de conception modulaire qui a fait de la série USRM6 une solution de distribution moyenne tension adaptée au projet de lancement de fusée spatiale Cas - une solution qui répondait au besoin de l'installation en matière d'infrastructure électrique fiable mais peu encombrante.
La série USRM6 est conçue en référence aux normes applicables en matière d'appareillage de commutation et d'équipement de contrôle haute tension, y compris GB 3804-2004 pour les interrupteurs-sectionneurs de charge CA haute tension de 3,6 kV à 40,5 kV, GB 1984-2014 pour CA haute tension Disjoncteurs, GB 16926-2009 pour les combinaisons interrupteur-fusible HT AC, GB 1985-2014 pour l'isolation HT AC interrupteurs et interrupteurs de terre, et GB 3906-2006 pour les appareillages de commutation et de commande sous enveloppe métallique de 3,6 kV à 40,5 kV CA.
Il fait également référence au GB/T 11022-2011 pour les exigences techniques communes pour les appareillages de commutation et de contrôle HT, GB 4208-2008. pour la protection du boîtier, GB/T 5582-1993 pour le degré de pollution de l'isolation externe, DL/T 404-2007 pour 3,6 kV à 40,5 kV Appareillage de commutation et de commande sous enveloppe métallique AC, GB/T 13384-2008 pour produits mécaniques et électriques, GB 191-2008 pour les marques d'emballage et de transport, et GB 311.1-2012 pour la coordination de l'isolation dans la transmission haute tension and distribution equipment.
Le cadre de qualité et de conformité d'Usune comprend le système de gestion de la qualité ISO 9001, ISO 14001 Environmental Système de gestion, système de gestion de la santé et de la sécurité au travail ISO 45001, conformité aux normes CEI et GB, et Certification CE. La certification spécifique au projet et les normes applicables doivent être confirmées conformément aux marché de destination et spécifications techniques.
Le principal avantage réside dans la construction fermée des composants électriques sous tension dans un gaz isolant. environnement. Cela permet une structure compacte et réduit l'exposition directe du circuit principal aux sources externes. conditions environnementales.
La série USRM6 est conçue pour les applications moyenne tension, notamment les configurations 24 kV et 33 kV. La note exacte la tension, le niveau d'isolation et la configuration doivent être confirmés conformément aux spécifications du projet.
Oui. L'altitude de service spécifiée va jusqu'à 4000 m. Pour les installations au-dessus de 1000 m, les clients doivent informer Usune au avancez afin que la pression de chargement de gaz appropriée puisse être évaluée. Des exigences particulières au-dessus de 2 000 m doivent être confirmé lors de la conception technique.

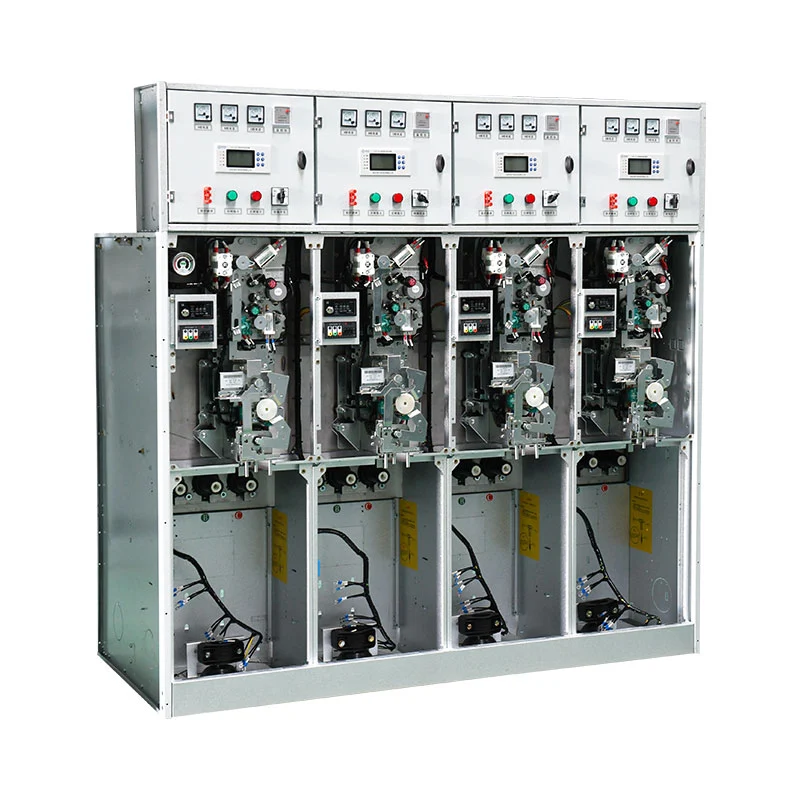

La série USRM6 utilise un concept de configuration modulaire. Unités interrupteur-sectionneur, unités combinées, disjoncteur Les unités et les arrangements de bus principaux extensibles peuvent être sélectionnés en fonction du schéma électrique requis.
Les applications typiques incluent les sous-stations de transformation secondaires, les installations industrielles et minières, les chemins de fer, les aéroports, réseaux de distribution urbains, zones résidentielles, installations souterraines et emplacements relativement exigeants conditions environnementales.
Pour un devis précis, les acheteurs doivent fournir la tension nominale, le schéma unifilaire et le nombre de départs requis. fonctions de commutation, exigences en matière de disjoncteur ou d'interrupteur-sectionneur, configuration du bus, altitude d'installation, conditions environnementales, exigences de protection et marché de destination.
Pour les projets de distribution moyenne tension nécessitant des dimensions compactes, une adaptabilité environnementale, une modularité configuration et des besoins de maintenance réduits, la série USRM6 fournit un appareillage de commutation pratique à isolation gazeuse solution.
La série USRM6 d'Usune combine une isolation SF6 fermée, des unités fonctionnelles modulaires, une configuration de bus extensible, et fonctions de commutation, de protection, de mesure et de surveillance. Pris en charge par ISO 9001, ISO 14001, ISO 45001, CEI et normes GB et certification CE, Usune fournit une solution orientée projet pour les clients évaluant 24kv Appareillage de commutation isolé au gaz Sf6 Gis 33kv pour la distribution d'énergie industrielle, d'infrastructure, urbaine et spécialisée candidatures.
