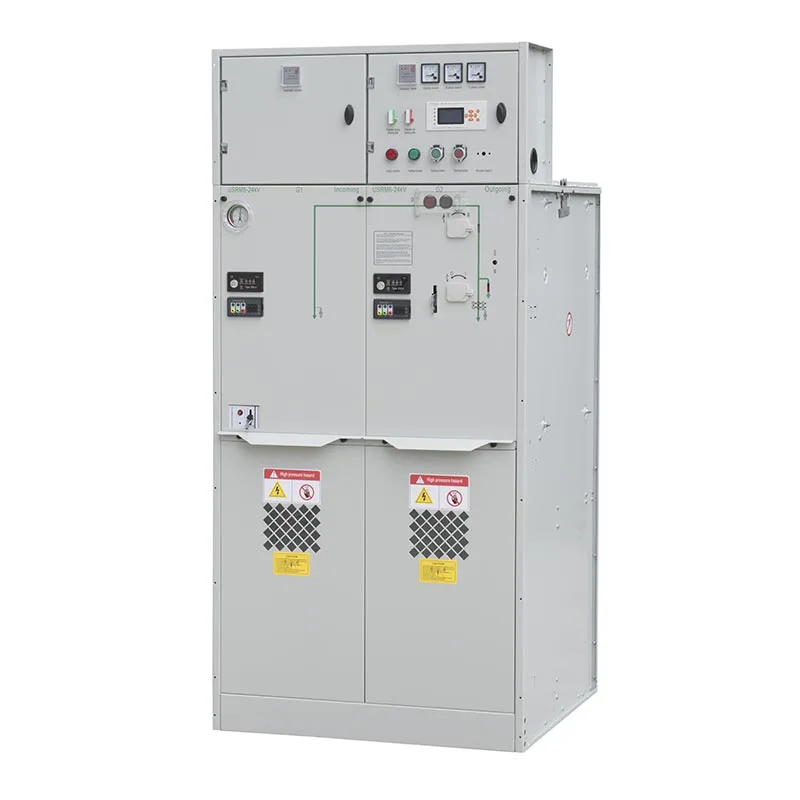

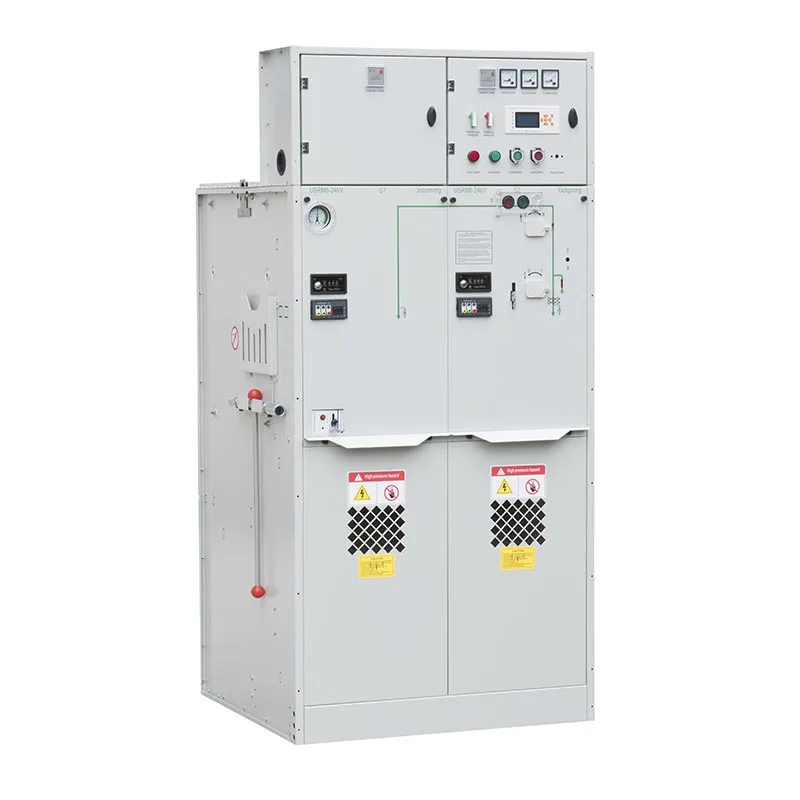

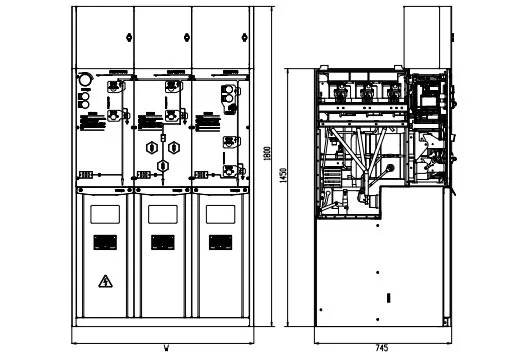

L'appareillage de commutation à isolation gazeuse Usune 24 kV est disponible avec différentes unités fonctionnelles pour correspondre à une distribution spécifique. exigences. L'unité C est une unité de commutation de charge pour la commutation de charge et le contrôle de distribution, l'unité F est une unité de charge Unité combinée interrupteur-fusible pour la protection du transformateur et de l'alimentation, et l'unité V est une unité de disjoncteur pour applications nécessitant des fonctions avancées de commutation et de protection.
Avec sa structure fermée compacte, sa configuration fonctionnelle flexible et ses performances d'isolation fiables, Usune fournit une solution pratique pour les clients cherchant à améliorer la sécurité de la distribution électrique tout en réduisant les installations l'espace.
La conception scellée et isolée au gaz place les principaux composants électriques à l'intérieur d'une armoire fermée, réduisant ainsi leur exposition à la poussière, à l’humidité et à la contamination externe. Cette structure compacte permet d'optimiser l'espace d'installation et est particulièrement adapté aux sous-stations, aux installations industrielles et aux projets de distribution urbaine où l'espace disponible est limitée.
L'appareillage de commutation isolé au gaz Usune 24 kV prend en charge différentes configurations fonctionnelles en fonction du réseau de distribution exigences. L'unité C utilise un interrupteur de coupure de charge pour une commutation de charge fiable, l'unité F combine un interrupteur de coupure de charge interrupteur avec fusibles pour la protection du transformateur et du départ, tandis que l'unité V utilise un disjoncteur pour les applications nécessitant des capacités de commutation et de protection plus complètes.
L'appareillage est conçu pour des températures ambiantes de -40°C à +50°C, avec une température moyenne sur 24 heures non dépassant 35°C. Il peut être utilisé jusqu'à 4 000 m d'altitude, mais une attention particulière doit être accordée au chargement du gaz. pression lorsque l'équipement est installé au-dessus de 1 000 m. Pour les installations en haute altitude, la configuration finale devra être confirmé auprès d'Usune en fonction des conditions réelles d'exploitation.
La structure fermée contribue à réduire l'influence de la contamination environnementale sur les composants internes, qui peuvent simplifier la gestion courante des équipements. Cela rend l'appareillage adapté aux clients qui ont besoin d'un équipements moyenne tension avec une charge de maintenance réduite.
L'altitude de service standard peut atteindre 4 000 m. Lorsque l'équipement est installé à une altitude supérieure à 1 000 m, la pression de charge peut être ajustée en fonction de l'altitude réelle d'installation. Pour les installations supérieures à 2 000 m, une attention particulière doit être accordée à la pression atmosphérique réduite et aux exigences d'isolation qui en résultent.
L'équipement est conçu pour une plage de température ambiante de -40°C à +50°C, avec une température moyenne supérieure à 24 heures ne dépassant pas 35°C. Cette large plage de températures de fonctionnement permet à l'appareillage de fonctionner aussi bien dans les régions froides que dans les régions froides. applications dans des climats chauds lorsque les conditions globales du projet répondent aux exigences spécifiées.
L'humidité relative est conçue pour des conditions ne dépassant pas 95 % dans les 24 heures et pas plus de 90 % sur un base mensuelle. L'environnement d'installation doit également être exempt de gaz explosifs ou corrosifs qui pourraient nuire à l'équipement.
L'appareillage de commutation doit être installé dans des endroits exempts de gaz explosifs ou corrosifs ou de chocs et d'impacts graves. Le Le niveau de contamination environnementale ne doit pas dépasser le niveau III selon GB/T 5582. Conditions de fonctionnement spéciales doit être communiqué au fabricant avant la production afin que la configuration appropriée de l'équipement puisse être confirmé.
L'unité C est conçue pour la commutation de charge moyenne tension et le contrôle de la distribution. Il fournit un outil pratique configuration pour les applications d'alimentation et de réseau où une commutation de charge fiable est requise sans avoir besoin d'un dispositif de protection basé sur un disjoncteur.
L'unité F combine un interrupteur-sectionneur avec des fusibles pour assurer des fonctions de commutation et de protection. C'est particulièrement convient aux applications d'alimentation de transformateur où un équipement compact et une protection efficace contre les courts-circuits sont nécessaires requis.
L'unité V utilise un disjoncteur pour les applications nécessitant des fonctions de commutation et de protection plus complètes. Il convient aux systèmes de distribution moyenne tension où l'interruption du circuit et la coordination de la protection sont exigences importantes.
| Non. | Articles | Unité | Unitéé interrupteur-sectionneur | unité combinée | Unitéé disjoncteur |
| 1 | Tension nominale | kV | 24/12 | 24/12 | 24/12 |
| 2 | Fréquence nominale | Hz | 50 | 50 | 50 |
| 3 | Courant nominal | A | 630 | 125 (dépend du courant du fusible) | 630 |
| 4 | Niveau d'isolation nominal‑1min Tension de tenue en fréquence‑Interphase, terre | kV | 42/65 | 42/65 | 42/65 |
| Niveau d'isolement nominal‑1 min Tenue en fréquence Distance d'isolement en tension | kV | 48/79 | 48/79 | 48/79 | |
| Niveau d'isolation nominal‑1min Tension de tenue en fréquence‑Circuit de commande et circuit auxiliaire | kV | 2/2 | 2/2 | 2/2 | |
| Niveau d'isolation nominal‑Tension de tenue aux chocs d'éclairage‑Interphase, terre | kV | 75/125 | 75/125 | 75/125 | |
| Niveau d'isolation nominal‑Tension de tenue aux chocs d'éclairage‑Distance d'isolement | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Courant nominal de tenue aux courts-circuits | kA/s | 25/4 | —— | 25/4 |
| 6 | Courant de tenue de crête nominal | kA | 63 | —— | 63 |
| 7 | Courant nominal de fermeture de court-circuit | kA | 63 | Limité par le fusible HT | 63 |
| 8 | Courant nominal de coupure en court-circuit | kA | —— | Limité par le fusible HT | 25/25 |
| 9 | Courant de transmission nominal | A | —— | 1700/1400 | —— |
| 10 | Courant de coupure de charge actif nominal | A | 630 | —— | —— |
| 11 | Courant de coupure nominal en boucle fermée | A | 630 | —— | 630 |
| 12 | Interrupteur-sectionneur mécanique/CB | Fois | 10000 | 10000 | 20000 |
| Durée de vie mécanique – Interrupteur d'isolement/de terre | Fois | 5000 | 5000 | 5000 | |
| 13 | Résistance des circuits | μΩ | ≤150 | —— | ≤150 |
| 14 | Pression de charge nominale (pression manométrique de 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Taux de fuite relatif annuel de gaz | % | 0.05 | 0.05 | 0.05 |
| 16 | Degré de protection IP‑Cabinet | IP4X | IP4X | IP4X | |
| Degré de protection IP – Réservoir de gaz | IP67 | IP67 | IP67 |
L'appareillage de commutation isolé au gaz Usune 24 kV peut être utilisé dans les installations industrielles où une commutation moyenne tension fiable et la protection est essentielle pour une production continue. Le boîtier compact permet d'optimiser l'espace de la salle électrique, tandis que les configurations C, F et V permettent à l'équipement d'être associé à différents départs et transformateurs. exigences.
Les unités F et V peuvent être configurées pour les applications de transformateur et d'alimentation où les fonctions de protection et de commutation doivent être intégrés dans un système moyenne tension compact. La conception fermée aide également à protéger l'intérieur composants contre la contamination de l’environnement.
Les sous-stations urbaines, les installations commerciales et les projets d'infrastructure ont souvent des exigences strictes en matière d'équipement. taille et fiabilité opérationnelle. La conception compacte de l'appareillage à isolation gazeuse Usune 24 kV le rend adapté à projets où l'espace d'installation est limité et où une distribution moyenne tension fiable est requise.
L'appareillage de commutation à isolation gazeuse utilise une structure fermée et compacte, permettant la commutation et la protection requises fonctions à intégrer dans un encombrement d’installation plus petit. Appareillage traditionnel isolé dans l'air en général nécessite des dégagements électriques plus importants, ce qui entraîne des besoins d'espace plus élevés.
La structure fermée de l'appareillage à isolation gazeuse Usune réduit l'exposition directe des composants électriques internes à la poussière, à l'humidité et à la contamination externe. Les équipements traditionnels isolés dans l'air dépendent davantage du environnement d'installation environnant et peut nécessiter une protection environnementale supplémentaire dans des endroits exigeants.
Les unités C, F et V permettent aux clients de sélectionner différentes fonctions de commutation et de protection en fonction de leurs besoins. exigences de distribution. Cette approche modulaire offre une plus grande flexibilité que l'utilisation d'un seul appareillage fixe. configuration pour différentes applications.
L'appareillage de commutation à isolation gazeuse Usune 24 kV est conçu en référence aux normes chinoises applicables pour la moyenne tension. appareillage de commutation et équipements électriques, y compris GB 3804-2004 pour les interrupteurs-sectionneurs CA haute tension, GB 1984-2014 pour Disjoncteurs CA haute tension, GB 16926-2009 pour les combinaisons interrupteur-fusible CA haute tension et GB 1985-2014 pour l'isolation CA haute tension et les interrupteurs de mise à la terre.
L'équipement fait également référence à la norme GB 3906-2006 pour les appareillages de commutation et de commande sous enveloppe métallique de 3,6 kV à 40,5 kV CA, GB/T. 11022-2011 pour les exigences techniques communes des appareillages de commutation et de contrôle haute tension, GB 4208-2008 pour le boîtier protection, GB/T 5582-1993 pour les niveaux de pollution de l'isolation externe et DL/T 404-2007 pour l'appareillage sous enveloppe métallique AC et appareillage de commande.
Les autres exigences applicables incluent GB/T 13384-2008 pour les conditions techniques des produits mécaniques et électriques, GB 191-2008 pour les marquages d'emballage et de transport et GB 311.1-2012 pour la coordination de l'isolation de la haute tension équipements de transport et de distribution. Les normes finales applicables doivent être confirmées en fonction du produit configuration et marché cible.
L'appareillage de commutation moyenne tension Usune a été appliqué dans des projets industriels tels que les usines chimiques et la fabrication installations. Les clients se concentrent sur un fonctionnement stable, une installation compacte et des performances de protection fiables. Le La structure scellée et isolée au gaz aide à réduire l'influence de la poussière, de l'humidité et des conditions environnementales, en soutenant fiabilité des équipements à long terme.
Les produits Usune ont été fournis pour des projets d'infrastructure et liés à l'énergie, notamment des centrales hydroélectriques, des installations pétrolières installations de stockage et projets de transport. Les clients apprécient la configuration fonctionnelle flexible C, F et V, ce qui permet d'adapter l'appareillage à différentes exigences de commutation, de protection et de distribution.
Sur la base des applications du projet, les clients apprécient principalement l'appareillage Usune pour sa conception compacte, fiable performances d'isolation, configuration flexible et faibles exigences de maintenance. La structure modulaire aide les clients sélectionnent des solutions adaptées en fonction des différents systèmes de distribution moyenne tension.
Zhejiang Usune Electric Co., Ltd. a mis en place un système complet de gestion de la qualité selon la norme ISO 9001 Qualité Système de gestion, système de gestion environnementale ISO 14001 et gestion de la santé et de la sécurité au travail ISO 45001 Système.
Pour répondre aux différentes exigences du marché, l'appareillage de commutation à isolation gazeuse Usune 24 kV a satisfait aux normes de type CEI et GB pertinentes. tests et obtenu la certification CE. Les produits sont fabriqués selon des procédures de contrôle de qualité strictes pour soutenir performances, sécurité et conformité fiables pour les applications mondiales de distribution d’énergie moyenne tension.
La plage de température ambiante spécifiée est de -40°C à +50°C, avec une température moyenne sur 24 heures ne dépassant pas 35°C.
L'humidité relative spécifiée ne dépasse pas 95 % sur une période de 24 heures et ne dépasse pas 90 % sur une base mensuelle. Le l'équipement doit être installé dans un environnement sans gaz explosifs ou corrosifs et dans les limites spécifiées niveau de pollution.
Oui. Les unités fonctionnelles C, F et V peuvent être sélectionnées en fonction du réseau de distribution, de commutation et de commutation du client. exigences de protection. Pour les environnements d'exploitation spéciaux, les clients doivent fournir les conditions pertinentes avant commande afin qu'Usune puisse évaluer la configuration appropriée.
La conception du produit fait référence aux normes GB et DL/T applicables, y compris les exigences relatives aux interrupteurs-sectionneurs, Disjoncteurs, combinaisons de fusibles, appareillage sous enveloppe métallique, protection du boîtier, coordination de l'isolation et exigences techniques générales pour les appareillages à haute tension.
Zhejiang Usune Electric Co., Ltd. fournit des équipements électriques moyenne tension pour différentes distributions d'énergie exigences. L'appareillage de commutation isolé au gaz 24 kV combine une structure fermée compacte avec des câbles C, F et V flexibles. unités fonctionnelles, permettant aux clients de configurer les équipements en fonction des exigences spécifiques du réseau.
Usune prend également en charge la communication technique pour des conditions de fonctionnement particulières. Pour les applications impliquant des altitude, températures extrêmes ou autres conditions environnementales non standard, les clients peuvent fournir les détails du projet avant de commander afin que la configuration de l'équipement et les paramètres de fonctionnement puissent être correctement évalués.
