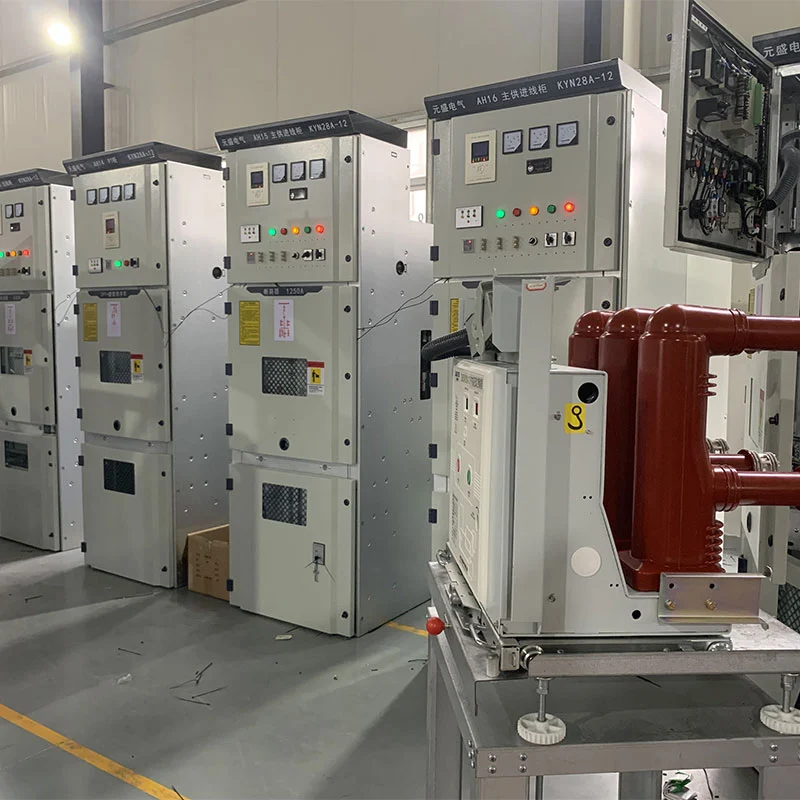

Le panneau de type tiroir moyenne tension prend en charge la réception d'énergie, la distribution d'alimentation, la mesure de tension, le comptage, sectionnement de bus et fonctions d'isolation. Usune fournit à l'équipement une configuration orientée ingénierie approche et fonctionne sous les systèmes de gestion ISO 9001, ISO 14001 et ISO 45001, avec des produits conçus selon aux normes IEC et GB applicables et à la certification CE disponible pour les marchés concernés.
Les grands projets électriques contiennent souvent plusieurs circuits électriques indépendants plutôt qu’une seule ligne de distribution. L'alimentation entrante, les alimentations de transformateur, les circuits de moteur, les circuits de mesure et les charges auxiliaires peuvent tous nécessiter différentes fonctions électriques.
Le panneau de type tiroir moyenne tension KYN28 permet à ces fonctions d'être disposées sous forme d'armoires séparées au sein d'une même programmation coordonnée. Cela permet de construire un système de distribution autour du schéma unifilaire du projet au lieu d'utiliser une configuration d'armoire uniforme pour chaque circuit.
Pour les équipes d'approvisionnement, cette architecture modulaire peut simplifier la spécification des équipements car les fonctions des armoires peuvent être défini en fonction du réseau électrique réel. Cela permet également de planifier la programmation globale en fonction le nombre de départs, les exigences actuelles, les dispositions de protection et les besoins de distribution futurs.
La configuration d'un système de distribution moyenne tension dépend fortement de la fonction de chaque circuit. Un Le circuit entrant reçoit l'énergie électrique d'une source en amont, tandis que les circuits sortants distribuent l'énergie à transformateurs, moteurs, équipements de production ou autres charges.
Usune peut configurer la série KYN28 avec des armoires entrantes, des armoires sortantes, des armoires PT et de mesure de tension, armoires de comptage, armoires de sectionnement de bus et armoires d'isolation. Chaque type d'armoire peut être intégré dans le gamme globale d'appareillages en fonction de l'architecture électrique du projet.
Cette approche basée sur les circuits est particulièrement utile pour les projets EPC où les spécifications de l'appareillage doivent correspondre étroitement aux dessins électriques approuvés.
Les exigences en matière de distribution électrique peuvent changer à mesure que les usines se développent, que les lignes de production sont ajoutées ou que les infrastructures sont développées. la capacité augmente. Une gamme d'appareillages prévue uniquement pour la charge électrique initiale peut s'avérer difficile à mettre en œuvre. modifier lorsque des mangeoires supplémentaires sont nécessaires.
La disposition modulaire de la série KYN28 offre une plus grande flexibilité pour organiser différents circuits au sein d'un système de distribution moyenne tension. Lors de la planification du projet, les clients peuvent réserver des postes appropriés ou définir armoires fonctionnelles supplémentaires en fonction des besoins futurs attendus.
Cette approche permet de considérer le système d'appareillage de commutation comme faisant partie du projet électrique à plus long terme. architecture plutôt que comme élément d'équipement individuel.
La disposition physique des équipements moyenne tension est une considération importante pour la conception des locaux électriques. L'équipement doit fournir un accès suffisant pour fonctionner tout en s'insérant dans la zone d'installation disponible.

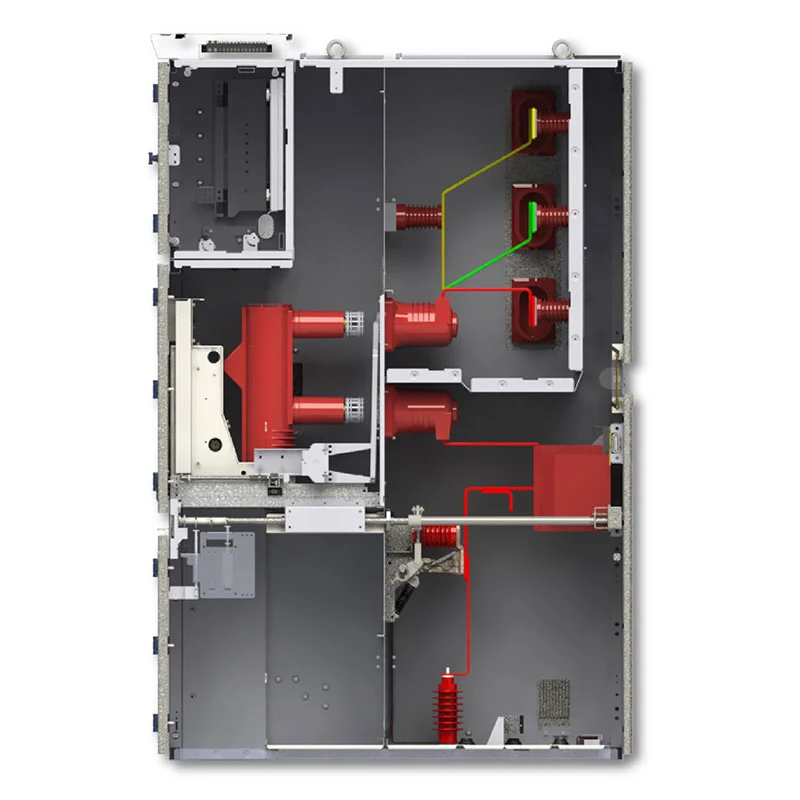

Le panneau de type tiroir moyenne tension KYN28 utilise une structure fermée en métal avec un fonctionnement et une maintenance sur le côté avant. Les sections de disjoncteur, de jeu de barres, de câbles et de commande sont disposées comme des compartiments indépendants, créant ainsi un espace clairement structure de cabinet organisée.
Pour les concepteurs de salles électriques, cette configuration permet d'établir une disposition des équipements plus prévisible et permet La gamme d'appareillages de commutation doit être planifiée en fonction des dimensions de la pièce disponible et des exigences de connexion des câbles.
Dans un système de distribution contenant plusieurs départs, les exigences de maintenance peuvent varier d'un circuit à l'autre. Un défaut ou une inspection programmée sur un circuit doit être géré selon la procédure d'exploitation électrique sans perturber inutilement les sections sans rapport.
L'unité fonctionnelle débrochable permet de déplacer l'équipement concerné vers une position isolée pour inspection, test ou remplacement. Le système de verrouillage mécanique contrôle la séquence de fonctionnement et aide à prévenir actions de commutation incorrectes.
Cela rend l'équipement adapté aux systèmes de distribution où la gestion des circuits individuels est un élément important. du fonctionnement électrique quotidien.
L'armoire d'arrivée est utilisée pour recevoir l'énergie électrique de la source d'alimentation en amont et la connecter au système de jeu de barres moyenne tension. Sa configuration peut être déterminée en fonction du courant nominal du circuit entrant, exigences de protection, exigences de mesure et architecture de distribution globale.
Les armoires de sortie distribuent l'énergie moyenne tension aux transformateurs, moteurs, alimentations ou autres appareils électriques en aval. charges. Le nombre et la spécification des armoires sortantes peuvent être planifiés en fonction de la répartition de la charge du projet et la disposition des mangeoires.
L'armoire PT est utilisée pour la mesure de tension et les fonctions de surveillance électrique associées. Il peut être intégré dans la gamme d'appareillages de commutation où le projet nécessite une transformation et une mesure de tension dans la moyenne tension système de distribution.
L'armoire de comptage peut accueillir des équipements de mesure d'énergie électrique pour les applications nécessitant un mesure de puissance. Sa configuration peut être coordonnée avec les exigences de mesure et d'utilité du projet.
L'armoire de sectionnement de bus est utilisée pour diviser ou connecter des sections du jeu de barres moyenne tension selon le conception du système. Cette disposition peut offrir une plus grande flexibilité lors de la conception de réseaux de distribution avec plusieurs sources d'alimentation ou sections de bus.
L'armoire d'isolation fournit une configuration dédiée aux exigences d'isolation électrique. Sa disposition doit être déterminé en fonction de la séquence de commutation du projet, du schéma de mise à la terre et de la sécurité électrique procédures.
Les installations de fabrication contiennent souvent des lignes de production, des moteurs, des transformateurs, des compresseurs, des pompes et des équipements auxiliaires. systèmes avec des besoins en énergie différents. Une gamme d'appareillages modulaires peut organiser ces circuits en fonction des structure de distribution électrique de l'usine.
Les sous-stations peuvent nécessiter plusieurs circuits d'entrée, de sortie, de mesure et de section de bus. Le meuble modulaire Cette disposition permet aux ingénieurs de développer une gamme complète d'appareillages de commutation basée sur le schéma unifilaire de la sous-station.
Les opérations minières impliquent généralement plusieurs charges électriques réparties dans différentes zones du site. Le l'équipement peut être configuré pour prendre en charge la distribution d'alimentation et la gestion de l'énergie pour les moteurs, les pompes et la ventilation systèmes et équipements de traitement.
Les grands bâtiments commerciaux et les immeubles de grande hauteur nécessitent une réception et une distribution organisées de l’énergie moyenne tension. Différent les fonctions de l'armoire peuvent être combinées en fonction du transformateur, de l'alimentation, du comptage et de la salle électrique du bâtiment exigences.
Les projets d'infrastructure tels que les installations de transport et les installations industrielles spécialisées peuvent contenir plusieurs charges électriques avec des exigences de fonctionnement différentes. La configuration modulaire offre une flexibilité pour intégrer ces circuits dans un système de distribution moyenne tension coordonné.
| Article | Spécification |
| Tension nominale | 3,6kV, 7,2kV, 12kV |
| Fréquence nominale | 50 Hz / 60 Hz |
| Courant nominal | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Courant nominal de coupure de court-circuit | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Courant de tenue nominal de courte durée | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Degré de protection | Boîtier externe IP4X, compartiments internes IP2X |
| Température ambiante | -15°C à +40°C |
| Altitude | ≤1000m, déclassé pour des altitudes plus élevées |
| Installation | Intérieur |
La tension nominale finale, le courant, la capacité de court-circuit, la combinaison d'armoires et la disposition des unités fonctionnelles doivent être confirmé selon le schéma électrique du projet et les spécifications techniques.
L'équipement est destiné à une installation en intérieur avec une température ambiante comprise entre -15°C et +40°C. Moyenne quotidienne l'humidité relative ne doit pas dépasser 95 %, tandis que l'humidité relative moyenne mensuelle ne doit pas dépasser 90 %.
L'environnement d'installation doit être exempt de gaz explosifs ou corrosifs, de poussière conductrice et de vibrations sévères. Si l'équipement doit fonctionner en dehors de ces conditions standard, les exigences environnementales doivent être confirmé avec Usune avant la conception technique et la production.
L'équipement a été référencé pour le Cas-space Rocket Launch Project, un projet d'infrastructure spécialisé nécessitant un système de distribution électrique moyenne tension organisé.
Pour les infrastructures aérospatiales, le réseau électrique peut contenir plusieurs types de charges desservant différentes installations et les systèmes de support. Plutôt que de compter sur une disposition uniforme des armoires, le système de distribution doit s'adapter à l'alimentation entrante, aux circuits d'alimentation, aux fonctions de mesure et à d'autres exigences électriques au sein d'un configuration coordonnée.
La structure modulaire de la série KYN28 permet de disposer différentes armoires fonctionnelles selon les schéma de distribution électrique du projet. Cela offre aux ingénieurs une plus grande flexibilité lors de la coordination des gamme d'appareillages de commutation avec le réseau électrique de l'installation et la disposition de la salle électrique.
La référence du projet montre comment l'équipement de distribution modulaire moyenne tension d'Usune peut être intégré dans infrastructure spécialisée où la configuration de circuits organisés et la planification électrique spécifique au projet sont important.
La série KYN28 est conçue selon les normes applicables CEI et GB pour les boîtiers métalliques moyenne tension appareils de commutation et équipements de distribution électrique.
Usune fonctionne sous le système de gestion de la qualité ISO 9001, le système de gestion environnementale ISO 14001 et ISO 45001. Système de gestion de la santé et de la sécurité au travail. La certification CE est également disponible pour les normes internationales applicables. exigences du marché.
Des rapports de tests de produits, des spécifications techniques et une documentation qualité pertinente peuvent être fournis conformément exigences du client et du projet.
Usune prend en charge la configuration de l'appareillage selon les schémas électriques du client plutôt que de limiter les projets à une disposition d'armoire standard. Cette approche convient aux entrepreneurs EPC, aux distributeurs électriques, aux systèmes intégrateurs et utilisateurs industriels ayant des exigences de circuits différentes.
Usune a plus de 14 ans d'expérience dans le domaine des équipements électriques et dispose d'une équipe R&D expérimentée capable de prendre en charge la conception et la configuration technique spécifiques au projet.

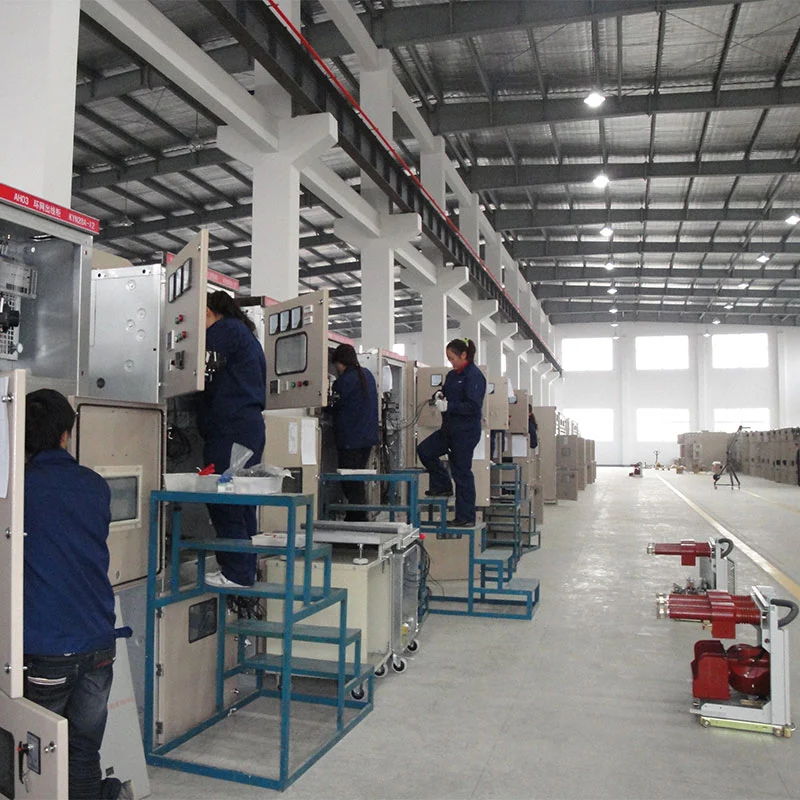

L'inspection de la qualité est mise en œuvre tout au long du processus de fabrication, couvrant les composants, l'assemblage, l'électricité tests et équipements finis. Des tests de routine sont effectués avant expédition pour vérifier les performances du produit.
Pour les configurations standards, la période de production typique est d'environ 15 à 20 jours après confirmation technique et le paiement. Le délai de livraison réel dépend de la configuration du produit, de la quantité commandée et des exigences du projet.
Usune fournit des rapports de tests de produits et une documentation technique pour soutenir l'inspection du client, du fournisseur les procédures de qualification, d’approbation du projet et de mise en service.
Un panneau moyenne tension de type tiroir est un système d'appareillage intérieur sous enveloppe métallique utilisant des unités fonctionnelles débrochables. pour la réception, la distribution, la mesure, le contrôle et la protection d'énergie moyenne tension. Sa configuration modulaire permet de combiner différentes fonctions de l'armoire en fonction du système électrique.
La série KYN28 prend en charge les applications 3,6 kV, 7,2 kV et 12 kV. Les exigences exactes en matière de tension nominale et d'isolation doit être confirmé en fonction du système électrique du client.
Oui. Les armoires entrantes, sortantes, PT, de mesure, de sectionnement de bus et d'isolation peuvent être combinées en un seul appareillage de commutation. gamme selon le schéma unifilaire et les exigences de distribution du projet.
Oui. L'agencement modulaire convient aux usines dotées de plusieurs alimentations, moteurs, transformateurs et systèmes de production. charges qui nécessitent une distribution organisée d’énergie moyenne tension.
Le concept d'armoire modulaire permet aux ingénieurs de projet de planifier différentes unités fonctionnelles en fonction des besoins actuels et besoins de distribution anticipés. Une expansion future doit être envisagée lors de la construction initiale de la salle électrique et conception de la gamme d'appareillages de commutation.
Oui. Usune prend en charge les exigences OEM, notamment les logos des clients, les noms d'entreprise et les configurations spécifiques au projet. sous réserve de confirmation technique.
Pour les configurations standards, la période de production typique est d'environ 15 à 20 jours après confirmation technique et le paiement. Le calendrier final dépend de la quantité commandée et de la configuration.
Usune peut fournir des spécifications techniques, des rapports de tests de produits, de la documentation qualité et d'autres informations liées au projet. documents selon les exigences du client.
La période de garantie standard est de 12 mois à compter de la date d'expédition, sous réserve des conditions techniques et commerciales convenues. conditions.
Si vous recherchez un panneau de type tiroir moyenne tension pour une usine de fabrication, une sous-station, un projet minier, bâtiment commercial, infrastructure ou installation électrique spécialisée, Usune peut fournir un configuration basée sur vos besoins réels en matière de distribution.
Envoyez votre schéma unifilaire, tension nominale, courant nominal, niveau de court-circuit, nombre d'entrées et de sorties circuits, fonctions de l'armoire et conditions d'installation à Usune pour évaluation technique et devis.
