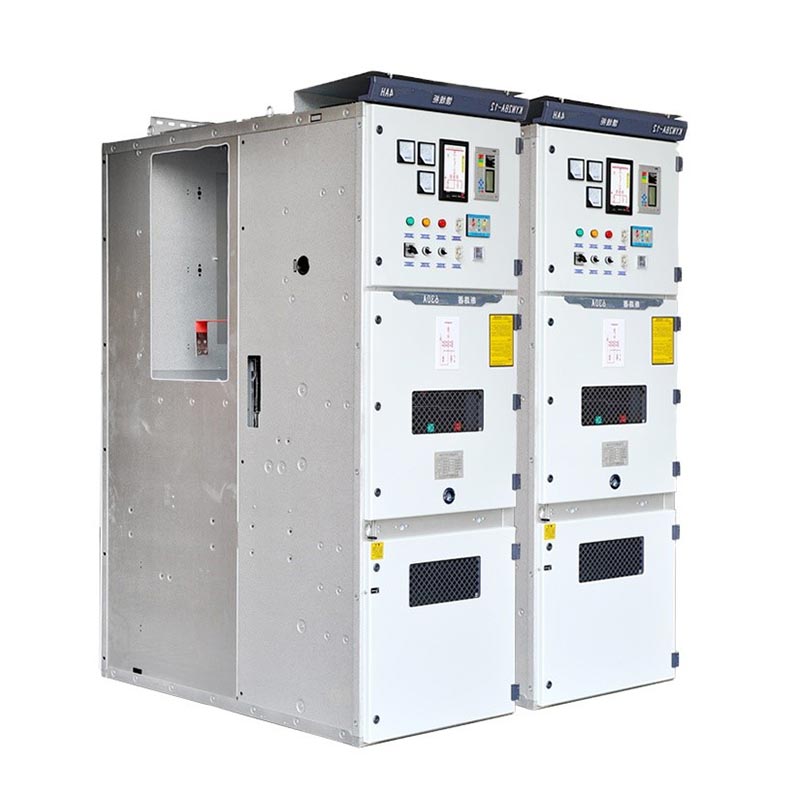

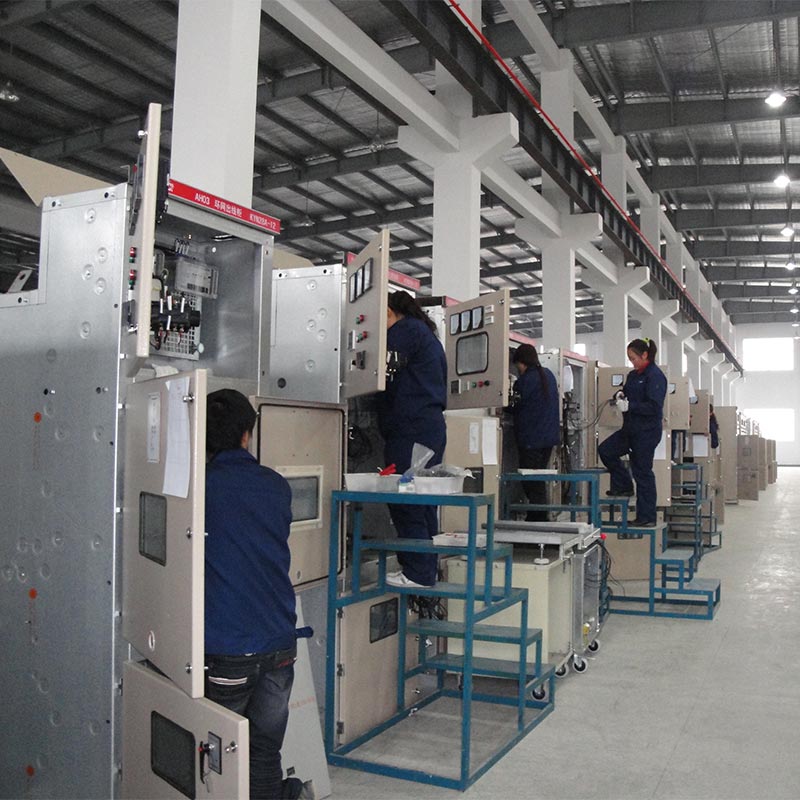

L'appareillage de commutation Usune Kyn28 6kV est un appareillage de commutation sous enveloppe métallique débrochable et blindé pour intérieur, adapté aux 3,6kV~12kV niveaux de tension, systèmes d'alimentation CA triphasés 50/60 Hz, et constitue un dispositif de contrôle et de protection de base dans l'alimentation processus de transmission et de distribution. Développé et fabriqué indépendamment par Zhejiang Usune Electric, ce produit intègre des concepts de conception avancés et des processus de fabrication matures, équilibrant la sécurité, la fiabilité et praticité. Il répond aux besoins de distribution d'énergie des systèmes segmentés à jeu de barres unique et à jeu de barres unique, réalisant ainsi des application dans les industries de l'énergie, de la métallurgie, de la chimie et de la construction, contribuant à la sécurité et à l'efficacité exploitation de systèmes électriques mondiaux avec des performances stables.
Appareillage basse tension
Appareillage moyenne tension
| Paramètre | Spécification |
| Tension nominale | 6kV (couvrant 3,6kV ~ 12kV) |
| Fréquence nominale | 50 Hz/60 Hz |
| Courant nominal | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
| Courant de tenue nominal de courte durée | 20kA~50kA (4s) |
| Courant de tenue de crête nominal | 50 kA ~ 125 kA |
| Classe de protection | IP4X |
| Norme exécutive | CEI 60298, GB 3906 |
Le composant principal du Kyn28 Switchgear 6kV, le disjoncteur à vide (compatible avec VS1, VD4, etc.), est installé sur un chariot mobile. Pour l'entretien de routine, les tests ou le remplacement, seul le chariot du disjoncteur doit être retiré pour le fonctionnement, sans avoir besoin de mettre l'ensemble de l'armoire hors tension, ce qui réduit considérablement le temps de maintenance et réduire l’impact des pannes de courant. Le chariot est universel et peut être rapidement remplacé, améliorant ainsi le système efficacité de l’exploitation et de la maintenance.

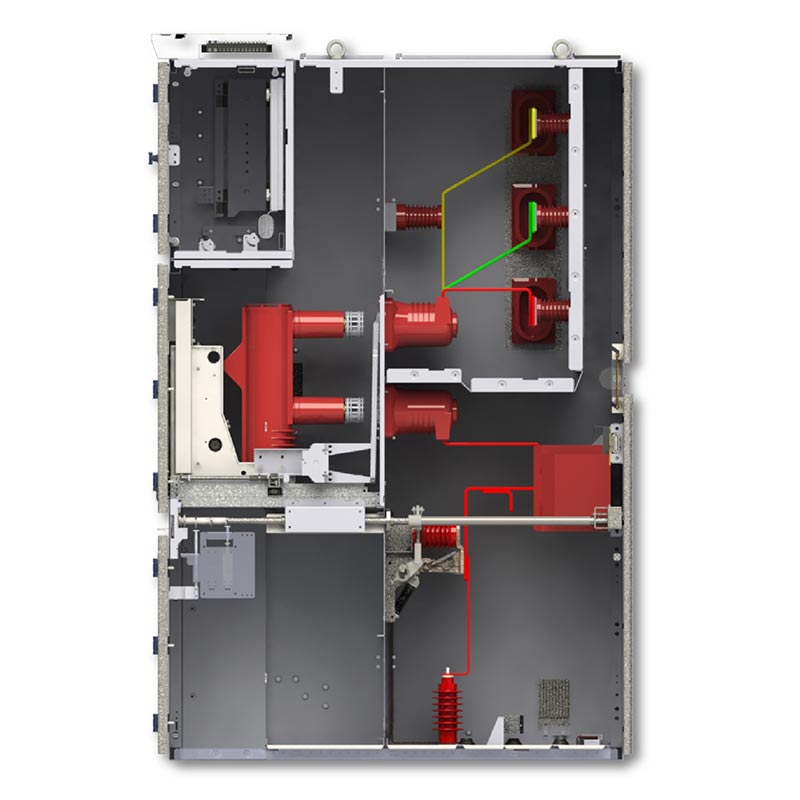

L'armoire Kyn28 Switchgear 6kV est divisée en quatre compartiments indépendants par des cloisons métalliques : un jeu de barres compartiment, un compartiment disjoncteur, un compartiment câbles et un compartiment instruments basse tension. Chacun Les composants sous tension du compartiment sont complètement isolés, empêchant efficacement la propagation de phase à phase et Défauts de court-circuit phase-terre, évitant les pannes en cascade, réduisant le risque de choc électrique pendant maintenance et amélioration de la sécurité opérationnelle des équipements.
Équipé d'un double système de verrouillage mécanique + électrique à cinq préventions, éliminant les erreurs de fonctionnement à son source :
- Empêche l'ouverture ou la fermeture accidentelle des disjoncteurs ;
- Empêche de pousser/retirer le chariot du disjoncteur sous charge ;
- Empêche la fermeture de l'interrupteur de mise à la terre lorsqu'il est sous tension ;
- Empêche une mise sous tension accidentelle lorsque l'interrupteur de mise à la terre est fermé ;
- Empêche l'entrée accidentelle dans un compartiment sous tension.

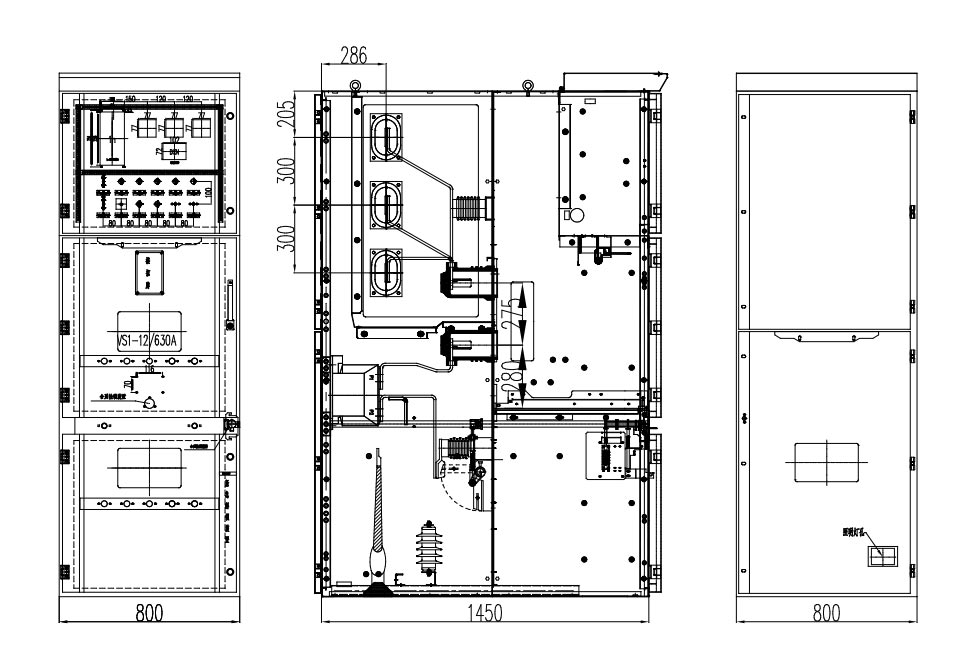

L'armoire a une structure compacte, économisant de l'espace d'installation. Sa conception modulaire permet une combinaison flexible et l'expansion des types d'armoires pour répondre aux besoins d'expansion du système de distribution d'énergie. Il s'adapte facilement à différentes architectures de système, telles que les systèmes à jeu de barres unique et les systèmes segmentés à jeu de barres unique, facilitant l'avenir mises à niveau et intégration du système.
1. Température ambiante : -10 ℃ ~ +40 ℃
2. Altitude : ≤ 1 000 m (des conceptions personnalisées pour les zones de haute altitude au-dessus de 1 000 m sont disponibles)
3. Humidité de l'air : humidité relative moyenne quotidienne ≤95 %, humidité relative moyenne mensuelle ≤90 % (sans condensation)
4. Environnement environnant : pas de gaz corrosifs ou explosifs, pas de grandes quantités de poussière et pas de produits inflammables ou explosifs médias
1. Systèmes auxiliaires de centrale électrique : utilisés pour recevoir, distribuer et protéger l’énergie de la centrale, garantissant ainsi une stabilité alimentation électrique des équipements auxiliaires du générateur ;
2. Distribution d'énergie des entreprises industrielles et minières: convient aux scénarios industriels à forte charge tels que l'exploitation minière, la métallurgie et les industries chimiques, répondant aux besoins de contrôle de l'alimentation électrique et de protection contre les surcharges/courts-circuits de équipement de haute puissance;
3. Bâtiments commerciaux et de grande hauteur : utilisés dans les sous-stations des grands centres commerciaux, des immeubles de bureaux, des hôtels, etc. parvenir à une distribution sûre et à une gestion raffinée de l’énergie du bâtiment ;
4. Sous-stations publiques : en tant qu'équipement de distribution d'énergie moyenne tension de base dans les sous-stations urbaines et industrielles, assurer le fonctionnement stable du réseau électrique régional.
Contexte du projet : L'appareillage de commutation existant dans l'atelier de laminage du groupe sidérurgique était vieillissant et fréquentait dysfonctionnement, affectant le fonctionnement continu de la ligne de production. Moyenne tension haute fiabilité un appareillage de commutation était nécessaire pour le remplacement.
Solution : 28 appareils de commutation Usune KYN28-6KV ont été sélectionnés, compatibles avec un système de distribution d'énergie 10kV, avec un courant nominal de 1 600 A et un courant de tenue de courte durée de 31,5 kA (4 s), configuré avec un circuit à vide VS1 disjoncteurs.
Résultats de la mise en œuvre : Au cours des trois années suivant la mise en service, l'équipement a fonctionné sans aucune panne. Le Le système de verrouillage à cinq couches empêche efficacement les erreurs de fonctionnement et la structure compartimentée évite le propagation des défauts. La stabilité de l'alimentation électrique de la ligne de production du laminoir s'est améliorée de 99,9 %, réduisant ainsi des pertes annuelles dues aux temps d'arrêt de plus de 5 millions de yuans, ce qui lui a valu les éloges du client.
R : Par rapport à l'appareillage fixe traditionnel, le plus grand avantage de l'Usune KYN28-6KV est sa conception amovible. Le chariot du disjoncteur peut être déplacé indépendamment, éliminant ainsi le besoin de mettre hors tension l'ensemble de l'armoire pendant maintenance, réduisant considérablement l’impact des pannes de courant. Simultanément, ses compartiments blindés en métal La structure et le système de verrouillage complet à cinq épreuves offrent une sécurité améliorée. La conception modulaire facilite l'expansion et l'intégration du système, s'adaptant aux besoins complexes de distribution d'énergie et entraînant une baisse globale les coûts de maintenance tout au long du cycle de vie.
R : Oui. Pour les environnements à haute altitude > 1 000 m, Usune optimisera la conception de l’isolation et la sélection des composants. Pour environnements spéciaux tels que les environnements corrosifs, très humides et poussiéreux, des solutions personnalisées telles que des revêtements anticorrosion, une étanchéité améliorée et des barrières anti-poussière peuvent être fournis. Le cycle de production pour la norme Les produits personnalisés prennent environ 15 à 20 jours, en fonction de la complexité de la personnalisation et de la quantité commandée.
R : En tant qu'usine source, Usune fournit des services de cycle de vie complet : les préventes incluent la conception de la solution, les paramètres sélection et consultation technique ; le suivi des ventes comprend le suivi de l'avancement de la production et les tests en usine coopération; le service après-vente comprend l'installation et la mise en service gratuites, la formation des opérateurs, une garantie d'équipement d'un an, services d'approvisionnement et de maintenance de pièces de rechange à vie, et réponse globale 24 heures sur 24 aux besoins techniques pour assurer fonctionnement stable de l'équipement.
