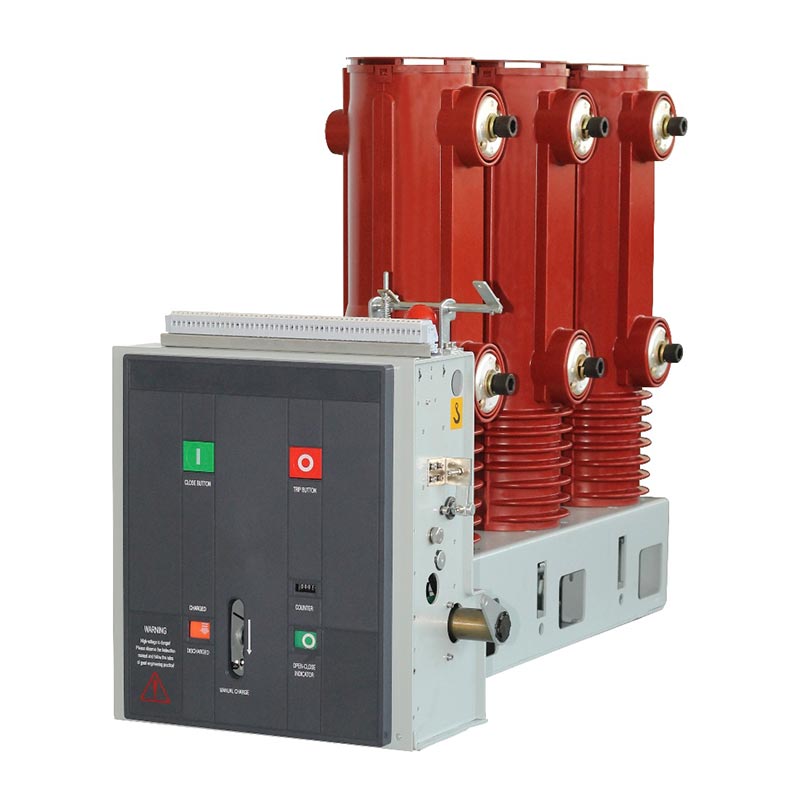

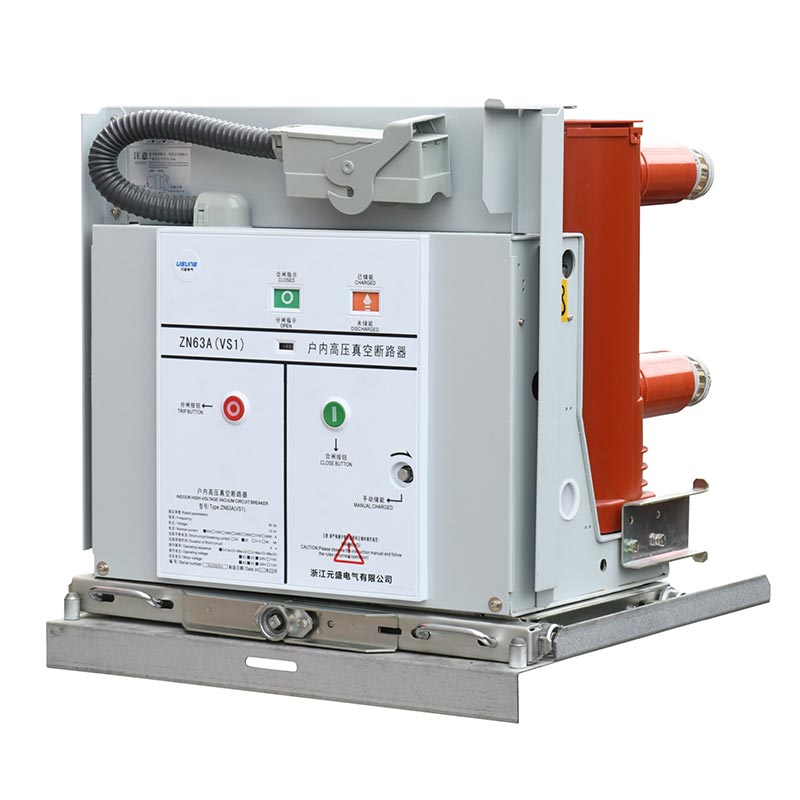

Le disjoncteur à vide Vcb intérieur Usune 33kv est un produit de nouvelle génération conçu sur la base d'un appareillage de commutation avancé. Concepts de R&D et besoins réels du marché mondial de la distribution d’énergie. Il convient au courant alternatif triphasé Systèmes de distribution d'énergie intérieure de 50 Hz avec une tension nominale de 40,5 kV (niveau de fonctionnement de 33 kV), noyau d'entreprise fonctions telles que la commutation de charge normale, l'interruption du courant de défaut, la protection contre les surcharges du système et l'équipement isolement de sécurité.
Le produit abandonne les structures complexes et redondantes, en adoptant un cadre intégré et une disposition modulaire, optimisée pour installation latérale fixe dans un appareillage haute tension. Il offre des avantages significatifs en termes d'espace dans les armoires l'adaptation, la stabilité structurelle globale, puis l'exploitation et la maintenance ultérieures. Par rapport à l'intérieur conventionnel disjoncteurs à vide, il est plus adaptable aux conditions de fonctionnement fréquentes, a une durée de vie mécanique plus longue et cohérence de fonctionnement plus stable, répondant pleinement aux exigences de fonctionnement continu et fiable des éléments critiques liaisons d'alimentation.
Développé spécifiquement pour répondre aux problèmes des applications pratiques dans les appareillages de commutation intérieurs 33 kV/40,5 kV, il adopte une logique de conception de commutateur professionnelle. Ses caractéristiques mécaniques de rendement sont parfaitement adaptées aux exigences opérationnelles de l’ampoule à vide. Toutes les configurations structurelles et de performance sont conçues pour installations fixes intérieures, opérations fréquentes, sous-stations et scénarios de distribution d'énergie industrielle. Le la technologie est mature et très pratique pour les applications d’ingénierie.
Le disjoncteur à vide Vcb intérieur 33 kV utilise un mécanisme de commande à ressort modulaire mature. Sa transmission la structure est simple et fiable, sans liaisons de transmission complexes ou facilement endommagées. Vérifié dans de nombreux distribution d'énergie industrielle, mises à niveau de sous-stations et projets d'alimentation électrique minière, il démontre un excellent performances en matière de précision de fermeture et d’ouverture, de durée de vie mécanique et de capacités anti-interférences.
La bobine de fonctionnement, le moteur de stockage d'énergie et la logique de fonctionnement sont tous conçus en fonction des paramètres évalués. Le la plage d'adaptation de tension est claire et la logique de liaison du commutateur auxiliaire est fiable. La fermeture du produit, les opérations d'ouverture et de stockage d'énergie sont standardisées, avec des dimensions, des interfaces et un câblage complets configurations. Il peut être directement associé à un appareillage intérieur standard de 33 kV, offrant une forte compatibilité et haute remplaçabilité.
Équipé de deux modes de stockage d'énergie électrique/manuel, l'indicateur d'état et l'interrupteur auxiliaire sont synchronisés. Une conception d'absorption de tampon hydraulique est utilisée dans les dernières étapes du déclenchement, réduisant efficacement l'usure par impact et améliorer la sécurité opérationnelle. Il fournit des informations claires sur le stockage d'énergie et l'état d'ouverture/fermeture, évitant ainsi le risque de mauvais fonctionnement et assurer de manière globale la sécurité de l’exploitation et de la maintenance sur site.

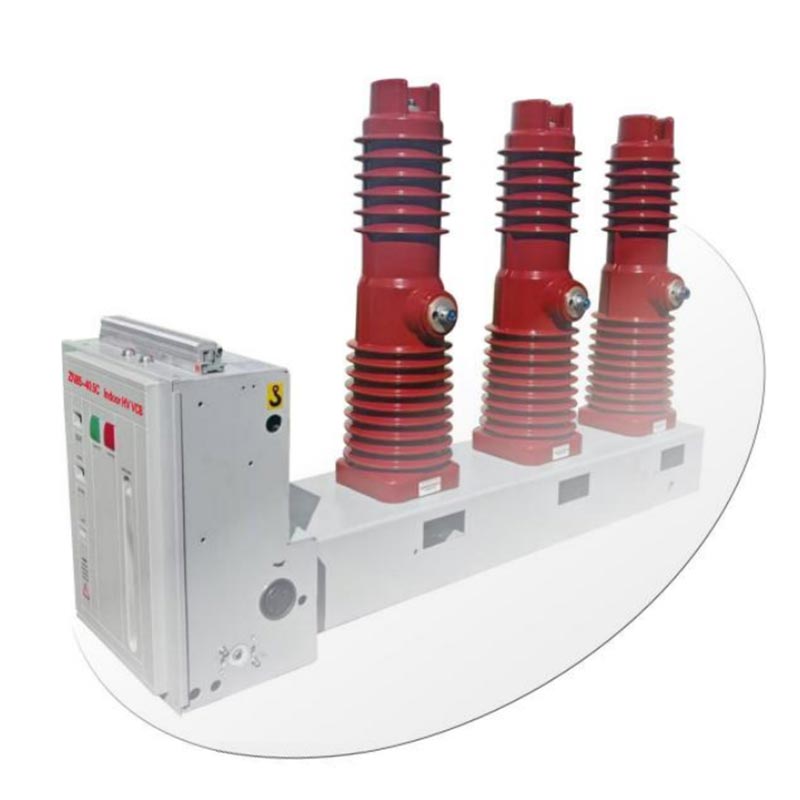

Le cœur du disjoncteur à vide Vcb d'intérieur Usune ZN85C-40.5 33 kV utilise un fonctionnement à ressort modulaire dédié. mécanisme, qui est entièrement installé à l’intérieur du châssis de l’équipement et constitue un composant essentiel indispensable du structure globale du disjoncteur. Ce mécanisme est spécialement conçu pour les installations intérieures de 40,5 kV montées sur le côté fixe. modèles, avec une structure de transmission très simplifiée et une répartition des forces plus rationnelle.
Son point fort structurel est sa parfaite adaptation à la disposition verticale du disjoncteur, permettant un assemblage hautement intégré avec le circuit principal et le système de pôles. La courbe de force de sortie du mécanisme correspond parfaitement aux exigences opérationnelles de l'ampoule à vide, évitant ainsi des problèmes tels qu'un fonctionnement inadapté vitesses, pression de contact instable et durée de vie mécanique courte causées par les mécanismes conventionnels. C'est particulièrement adapté aux caractéristiques mécaniques et aux conditions de fonctionnement du circuit de vide intérieur 40,5kV disjoncteurs.
La puissance de fermeture du disjoncteur est entièrement fournie par l'accumulation d'énergie du ressort de fermeture, supportant à la fois modes de fonctionnement du moteur électrique et de la poignée manuelle. Même en cas de panne de courant ou de maintenance, il garantit une stockage d'énergie et fermeture de secours.
En mode stockage d'énergie électrique, le moteur de stockage d'énergie fixé sur la plaque latérale du mécanisme entraîne l'engrenage. système de transmission. En mode de stockage d'énergie manuel, l'opérateur tire une poignée de stockage d'énergie dédiée, en tournant l'arbre d'engrenage et l'ensemble d'engrenage. Grâce à l'embrayage à roue libre, l'arbre de stockage d'énergie tourne de manière synchrone, étirer le ressort de fermeture pour compléter le stockage d'énergie.
Une fois le stockage d'énergie complet atteint, le cliquet de stockage d'énergie verrouille solidement le galet à came et l'embrayage à roue libre. se désengage automatiquement. Simultanément, la plaque de connexion fait basculer l'indicateur de stockage d'énergie, affichant l'indicateur "énergie stockée", et l'interrupteur auxiliaire commute pour couper l'alimentation du moteur. À ce À ce moment-là, le disjoncteur entre dans l'état prêt à la fermeture, avec un état clair et fiable.
La fermeture peut être réalisée en appuyant manuellement sur le bouton de fermeture ou en contrôlant à distance l'électro-aimant de fermeture. Lors du déclenchement, le mécanisme de stockage d'énergie libère le verrou à cliquet et le ressort de fermeture pré-enregistré rapidement. se contracte, provoquant le mouvement synchrone de la came, de l'arbre de stockage d'énergie et de l'embrayage à roue libre.
La came entraîne en outre le mécanisme de liaison, poussant la tige de traction isolée et déplaçant le contact vers la fermeture. position, comprimant le ressort du disque de contact et établissant la pression de contact stable requise pour la valeur nominale conduction actuelle. Après la fermeture, le cliquet de fermeture verrouille le rouleau du mécanisme en maintenant la position fermée ; le L'indicateur de stockage d'énergie et l'interrupteur auxiliaire se réinitialisent automatiquement, connectant le circuit du moteur. Avec un externe Alimentation, il entre immédiatement dans l'état de stockage de réénergie, l'indicateur de fermeture/ouverture passe au État « fermé », et les interrupteurs principaux et auxiliaires effectuent une commutation synchrone.
Le déclenchement peut être déclenché de trois manières : manuellement via le bouton de déclenchement, via un déclencheur électrique externe ou via un déclencheur de surintensité. Lors du déclenchement, les loquets de fermeture se déverrouillent, libérant l'état de verrouillage entre les mécanisme et les rouleaux.
Sous l'action combinée du ressort de contact et du ressort de déclenchement, les contacts mobiles et fixes à l'intérieur la chambre de coupure sous vide du pôle fixe se sépare rapidement et de manière fiable, obtenant ainsi un courant ou une charge de défaut interruption actuelle. Dans les dernières étapes de l'action de déclenchement, le tampon hydraulique intégré absorbe les résidus. énergie d'impact, limitant la position de déclenchement finale, réduisant le bruit d'impact mécanique et l'usure et prolongeant la durée de vie mécanique globale de l'équipement.
Méthode d'installation et dimensions
L'Usune ZN85C-40.5 adopte une structure d'installation latérale fixe, spécialement conçue pour les applications intérieures standard. appareillage haute tension. Il présente une compatibilité élevée avec les armoires, un assemblage, une mise en service et des opérations ultérieures pratiques. Maintenance et prend en charge trois méthodes d'installation de câblage principales :
- Type de câble sortant côté droit
- Type de câble entrant par le haut
- Type d'installation encastré
Les dimensions hors tout respectent strictement les spécifications globales de correspondance de l'unité (voir la figure 1 pour plus de détails). espacement des trous de montage, longueur totale, largeur, hauteur et dimensions de connexion du jeu de barres), permettant une normalisation remplacement et correspondance unifiée des armoires, réduisant ainsi les coûts de conception, de modification et d'installation du client.
R : Oui. La tension nominale de conception du produit est de 40,5 kV, répondant pleinement aux exigences conventionnelles de fonctionnement en intérieur. de systèmes électriques de 33 kV. Il présente des marges d'isolation et de capacité de rupture suffisantes et peut être utilisé de manière sûre et stable. appliqué aux projets d'appareillage de commutation intérieur 33 kV dans les entreprises industrielles et minières, les centrales électriques et les petites et sous-stations de taille moyenne.
R : Ce disjoncteur à vide Vcb intérieur 33 kV est équipé d'une poignée de stockage d'énergie manuelle dédiée. Quand le l'alimentation externe est interrompue ou le moteur tombe en panne, l'opérateur peut terminer manuellement la fermeture et l'énergie opération de stockage via la poignée de stockage d'énergie, permettant un fonctionnement de fermeture normal et améliorant considérablement la capacité de fonctionnement d'urgence de l'équipement en cas de panne de courant et de conditions de maintenance.
R : Ce modèle fixe monté sur le côté a une rigidité structurelle plus forte et moins d'espace d'installation radiale, ce qui le rend plus facile à assortir avec un appareillage compact. Il offre également une plus grande stabilité en cas de fonctionnement et de vibrations fréquents conditions. L'installation, la fixation et la maintenance ultérieure sont plus simples, ce qui le rend plus adapté aux applications industrielles. Utilisateurs, projets de rénovation et scénarios de remplacement de type non entièrement tiroir avec des exigences élevées en matière fixe et fonctionnement fiable.
