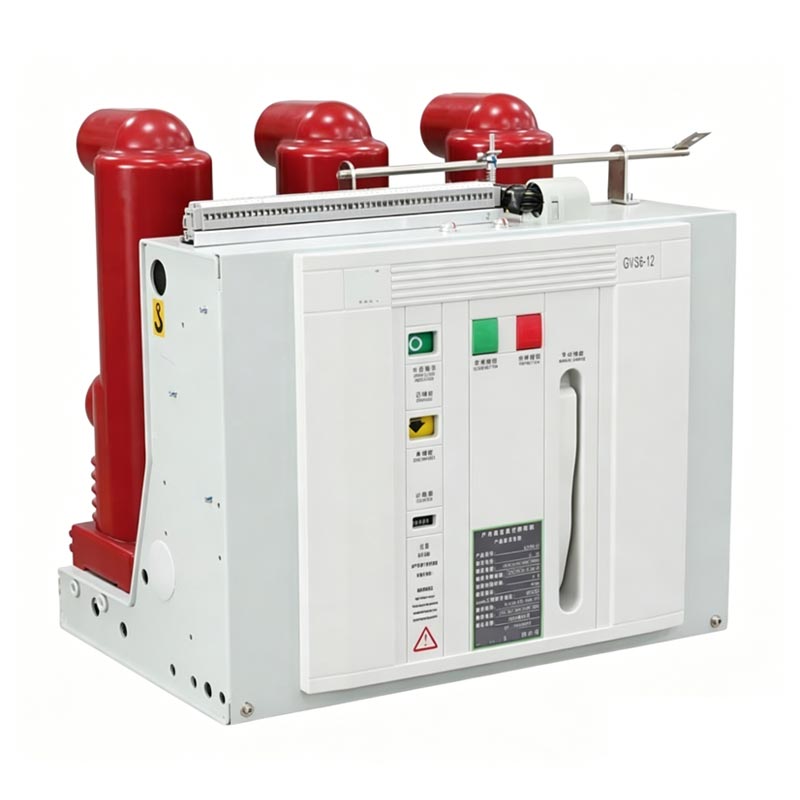

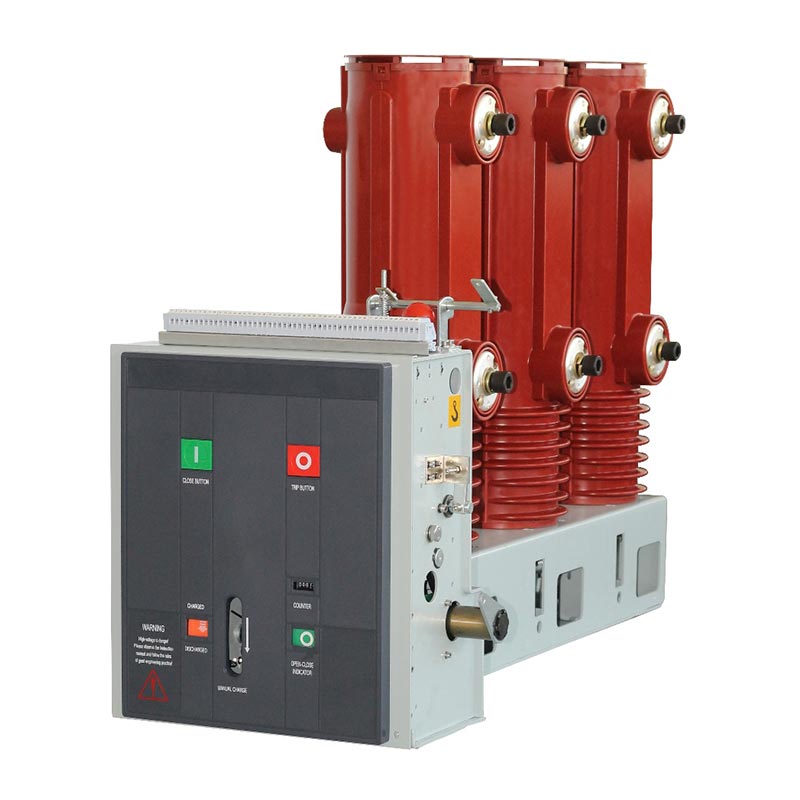

Les disjoncteurs à vide Vcb d'intérieur Usune VS-12 (VEP-12) série 12 11 kv sont des disjoncteurs à haute tension d'intérieur haute performance. appareillage intégrant des fonctions de contrôle et de protection, principalement utilisé dans l'énergie moyenne tension intérieure 12/11kV systèmes de distribution. En tant que fabricant spécialisé dans la recherche, le développement et la production de haute tension Équipement électrique, Usune dispose d'une usine standardisée en Chine, intégrant la R&D, la production, les tests et service après-vente pour garantir que chaque produit répond aux normes industrielles nationales et internationales. Le produit offre des options d'installation fixes et de type tiroir, permettant une intégration flexible avec divers appareillages de commutation pour répondre aux besoins d'installation de différents scénarios tels que les ateliers industriels, les salles de distribution d'énergie et bâtiments commerciaux.
Le principal avantage du disjoncteur à vide Vcb intérieur 12 11 kv réside dans son adoption de la troisième génération technologie d'isolation encapsulée solide, une avancée significative dans l'évolution des disjoncteurs à vide technologie d'isolation. De l'isolation à l'air de première génération et de l'isolation composite de deuxième génération jusqu'à aujourd'hui Isolation à encapsulation solide de troisième génération, Usune a continuellement optimisé la structure de l'isolation, résolvant les problèmes des produits traditionnels étant sensibles aux influences environnementales et ayant une mauvaise stabilité, conduisant ainsi à la mise à niveau technologique des disjoncteurs à vide dans l’industrie.
L'isolation des pôles des disjoncteurs à vide a subi trois générations de mises à niveau technologiques. L'Usune La série VS-12 (VEP-12) adopte la technologie d'isolation à encapsulation solide de troisième génération la plus avancée, atteignant un saut qualitatif :
Les pièces sous tension sont entièrement exposées à l’air. Le niveau d'isolation est grandement affecté par des facteurs environnementaux tels que comme l'humidité, la poussière, les impacts du transport et les petits animaux, ce qui entraîne une mauvaise stabilité et un taux de défaillance élevé.
La chambre d'extinction d'arc est protégée par une douille en résine époxy, mais les parties sous tension haute tension ne le sont pas. complètement scellés et sont toujours affectés par des facteurs externes tels que la poussière, l'humidité et les insectes, à défaut de résoudre fondamentalement le problème de l’adaptabilité environnementale.
Grâce à la technologie APG, la chambre d'extinction d'arc et les bornes de sortie supérieure et inférieure sont encapsulées avec résine époxy. Cela réduit non seulement le volume de la chambre d'extinction d'arc, mais isole également complètement le équipement de l'influence de l'environnement extérieur (poussière, humidité, etc.), améliorant considérablement les conditions météorologiques résistance et stabilité opérationnelle. La résine époxy sert également d'isolation primaire et de support mécanique, avec champ électrique et répartition des contraintes supérieurs par rapport à diverses cloisons isolantes de forme irrégulière structures, assurant un fonctionnement stable à long terme de l'équipement.
Utilisant une technologie d'isolation solide de troisième génération, il n'est pas affecté par l'environnement externe, a une fiabilité d'isolation élevée et évite efficacement les défaillances d'isolation causées par des facteurs environnementaux.
Longue durée de vie mécanique (jusqu'à 20 000 cycles, 10 000 cycles pour une valeur nominale de 50 KA), courant de coupure en court-circuit nominal élevé (20-40KA), vitesse d'ouverture et de fermeture rapide, permettant une isolation rapide des défauts et protégeant le fonctionnement sûr du système électrique.

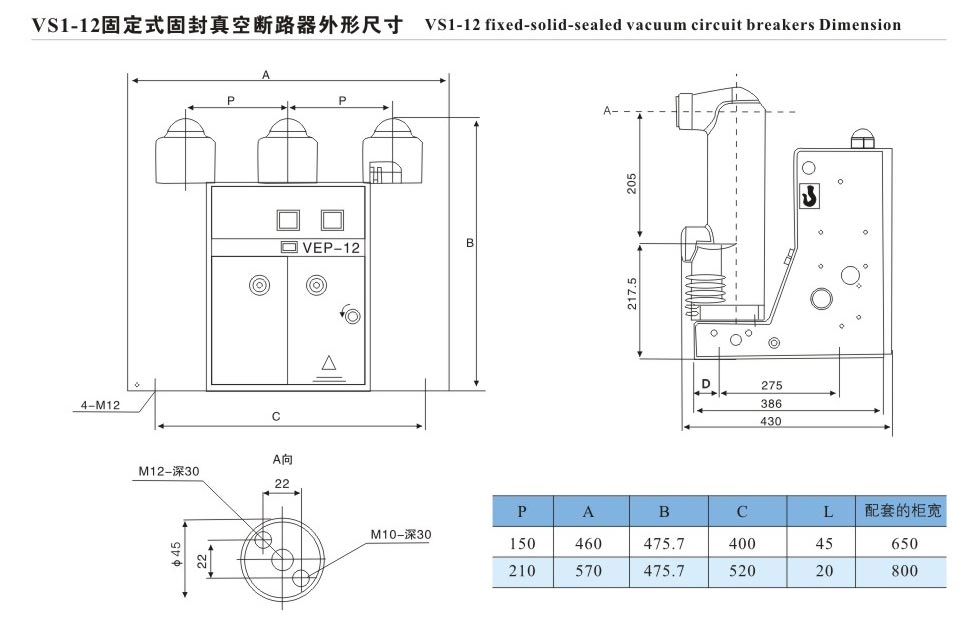

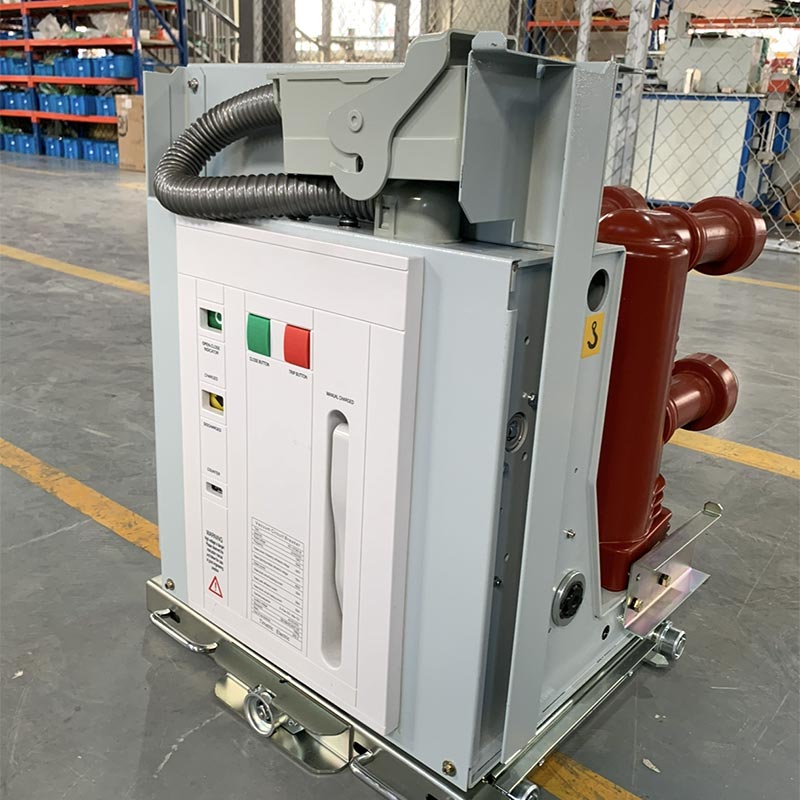

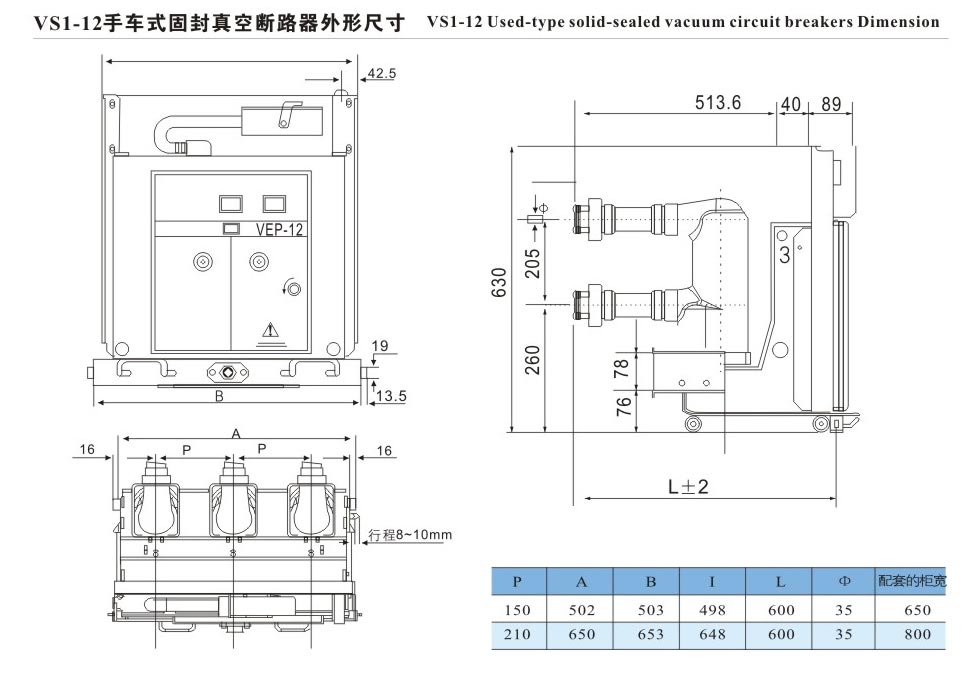

La technologie d'encapsulation solide réduit la taille du produit ; des options fixes et de type tiroir sont disponibles, permettant intégration flexible avec divers appareillages de commutation et adaptabilité à un espace d'installation limité dans la distribution intérieure chambres.
La structure d'encapsulation solide empêche les pièces sous tension de la corrosion externe, réduisant ainsi la fréquence de maintenance et obtenir un fonctionnement primaire sans entretien, réduisant ainsi considérablement les coûts de maintenance ultérieurs des utilisateurs.
En tant que fabricant professionnel, Usune a établi un système complet d'inspection de qualité dans ses usines chinoises. usine. Chaque produit est soumis à des tests de performance rigoureux avant de quitter l'usine pour garantir que les paramètres répondre aux normes et la qualité est fiable.
Le disjoncteur à vide Vcb intérieur Usune VS-12 (VEP-12) série 12 11kv présente d'excellents paramètres techniques, répondant pleinement aux exigences des systèmes de distribution d'énergie moyenne tension 12/11kV. Les principales spécifications sont indiquées dans le tableau ci-dessous (les paramètres s'appliquent aux chambres d'extinction d'arc produites dans le pays) :
| Numéro de série | Nom | Unité | Paramètre |
| 1 | Tension nominale | kV | 12 |
| 2 | Niveau d'isolation nominal | - | Tension de tenue à la fréquence d'alimentation 1 min : 42 kV ; Tension nominale de tenue aux impulsions de foudre : 75 kV |
| 3 | Fréquence nominale | Hz | 50 |
| 4 | Courant nominal | KA | 630, 1 250, 1 600, 2 000, 2 500, 3 150, 4 000 |
| 5 | Courant de coupure de court-circuit nominal | KA | 20, 25, 31,5, 40 |
| 6 | Courant de tenue nominal de courte durée | - | 20, 25, 31,5, 40 |
| 7 | Durée nominale du court-circuit | S | 4 |
| 8 | Courant de tenue de crête nominal | KA | 50, 63, 80, 100 |
| 9 | Courant nominal d'établissement et de coupure de court-circuit | - | 50, 63, 80, 100 |
| 10 | Tension de tenue à la fréquence d'alimentation du circuit secondaire (1 min) | V | 2000 |
| 11 | Courant de coupure nominal de batterie de condensateurs simples/dos à dos | A | 630/400 (800/400 pour 40KA) |
| 12 | Banque de condensateurs nominale faisant du courant | A | 12.5 |
| 13 | Heure d'ouverture | MS | 20-50 |
| 14 | Heure de fermeture | MS | 35-70 |
| 15 | Durée de vie mécanique | Fois | 20000 (10000 fois pour 50KA) |
| 16 | Temps de coupure du courant nominal | Fois | 20000 (10000 fois pour 50KA) |
| 17 | Temps de coupure de courant nominal de courte durée | Fois | 50 (30 fois pour 40KA, 20 fois pour 50KA) |
| 18 | Épaisseur d'usure cumulée admissible des contacts mobiles et statiques | mm | 3 |
| 19 | Tension nominale de fonctionnement en fermeture et en ouverture | V | AC110/220, DC110/220 |
| 20 | Tension nominale du moteur de stockage d'énergie | V | AC110/220, DC110/220 |
| 21 | Puissance nominale du moteur de stockage d'énergie | W | 70 (80 pour 40KA, 50KA) |
| 22 | Temps de stockage d'énergie | S | ≤10 |
| 23 | Distance de contact | mm | 11 ± 1 |
| 24 | Au cours du voyage | mm | 3,5 ± 0,5 |
| 25 | Temps de rebond de fermeture du contact | MS | ≤2 |
| 26 | Synchronisme triphasé d'ouverture et de fermeture | MS | ≤2 (≤3 pour 40KA, 50KA) |
| 27 | Vitesse d'ouverture moyenne | MS | 0,9-1,2 |
| 28 | Vitesse de fermeture moyenne | MS | 0,5-0,8 |
| 29 | Résistance du circuit conducteur principal | μΩ | ≤60 (630A); ≤50 (1250A); ≤35 (1600-2000A) ; ≤25 (≥2500A) |
| 30 | Pression de contact de fermeture | N | 2000 ± 200 (20KA) ; 2400 ± 200 (25KA) ; 3 100 ± 200 (31,5 KA) ; 4250 ± 250 (40KA); 6500 ± 500 (50KA) |
| 31 | Séquence de fonctionnement nominale | - | 0-0,3s-co-180s-co ; 0-180s-co-180s-co (pour 50KA) |
Pour vérifier la fiabilité et l'applicabilité du circuit à vide Vcb intérieur Usune VS-12 (VEP-12) série 12 11kv Disjoncteur, ce produit a été appliqué avec succès à un projet de rénovation de distribution électrique dans une grande usine chimique parc industriel dans l’est de la Chine (un projet clé de modernisation industrielle locale). Le parc a des conditions d'exploitation complexes, une humidité élevée, des niveaux de poussière élevés et des changements fréquents de charge électrique. Disjoncteurs existants fréquemment a connu des défauts d'isolation dus à des facteurs environnementaux, affectant la production normale dans le parc.
Après une enquête et une comparaison approfondies, le parc a choisi Usune comme fournisseur désigné, adoptant 36 Usune VCB intérieurs fixes de la série VS-12 (VEP-12), tous fabriqués par Usune dans son usine chinoise. Ce produit utilise Technologie d'isolation à encapsulation solide de troisième génération, résistant efficacement aux effets d'une humidité élevée et poussière dans le parc industriel. Son courant nominal de coupure en court-circuit de 31,5 kA répond pleinement à la protection de l'alimentation. besoins en équipements de forte puissance dans le parc.
Depuis leur mise en service officielle en octobre 2024, 36 unités VCB ont fonctionné de manière stable pendant plus de six mois sans aucun problème. défauts d'isolation ou de fonctionnement, atteignant un taux de défaillance moyen de 0. Cela réduit considérablement les coûts du parc les coûts d'exploitation et de maintenance du système électrique, garantissant le fonctionnement continu et stable des équipements de production. Le projet a été hautement reconnu par la direction du parc et Usune est devenu un équipement électrique à long terme fournisseur du parc.
A1 : La durée de vie mécanique du produit peut atteindre 20 000 cycles (10 000 cycles pour la classe 50 kA) et le courant nominal le cycle de coupure est de 20 000 cycles (10 000 cycles pour la classe 50 kA). Grâce à l'adoption de la troisième génération Technologie d'isolation à joint solide, le côté principal du produit ne nécessite aucun entretien. En usage quotidien, uniquement périodique inspections du circuit secondaire et des mécanismes de fonctionnement (tels que le moteur de stockage d'énergie et le fonctionnement tension), le nettoyage de la surface de l'équipement et la prévention de l'accumulation de poussière sont nécessaires pour étendre efficacement la durée de vie de l'équipement.
R2 : Oui. Le produit utilise une technologie d'isolation à joint solide de troisième génération, encapsulant le système d'extinction d'arc. chambre et bornes de départ supérieures et inférieures avec résine époxy selon le procédé APG. Cela isole complètement le composants sous haute tension de l'environnement extérieur, les empêchant d'être affectés par la poussière, l'humidité, insectes, etc. Il présente une excellente résistance aux intempéries et une excellente adaptabilité à l’environnement, ce qui le rend parfaitement adapté pour les environnements intérieurs difficiles tels que les ateliers industriels poussiéreux et très humides, les usines chimiques et les mines. Réel les cas d'application dans le parc industriel chimique de l'Est de la Chine le confirment également.
