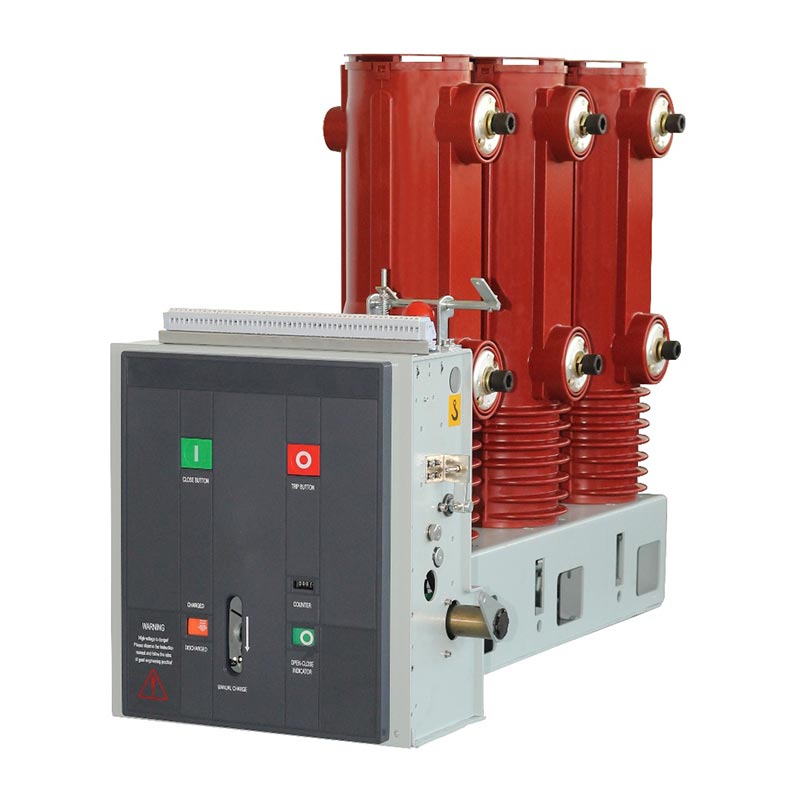

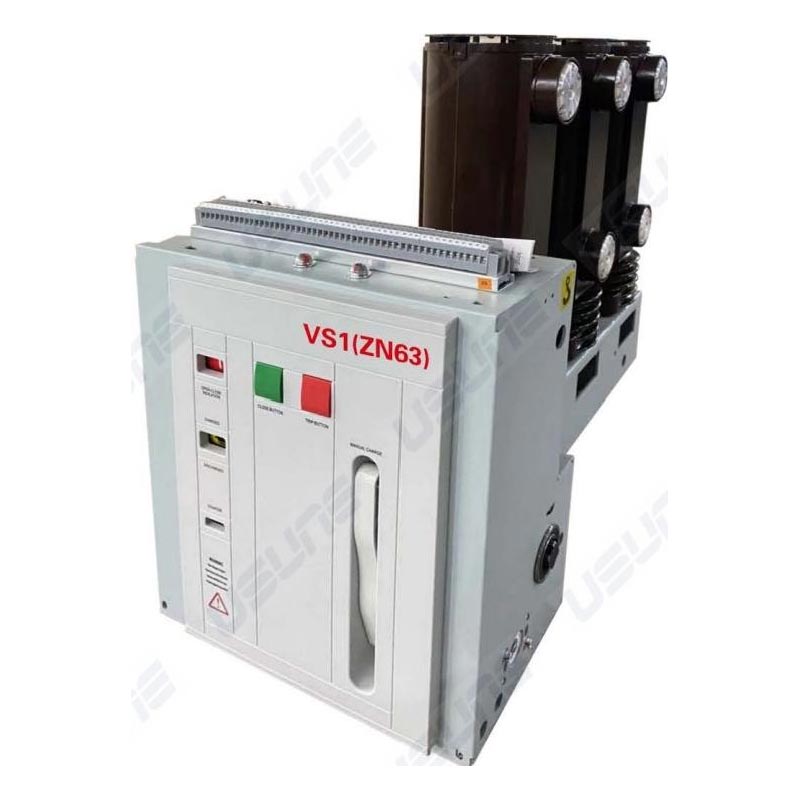

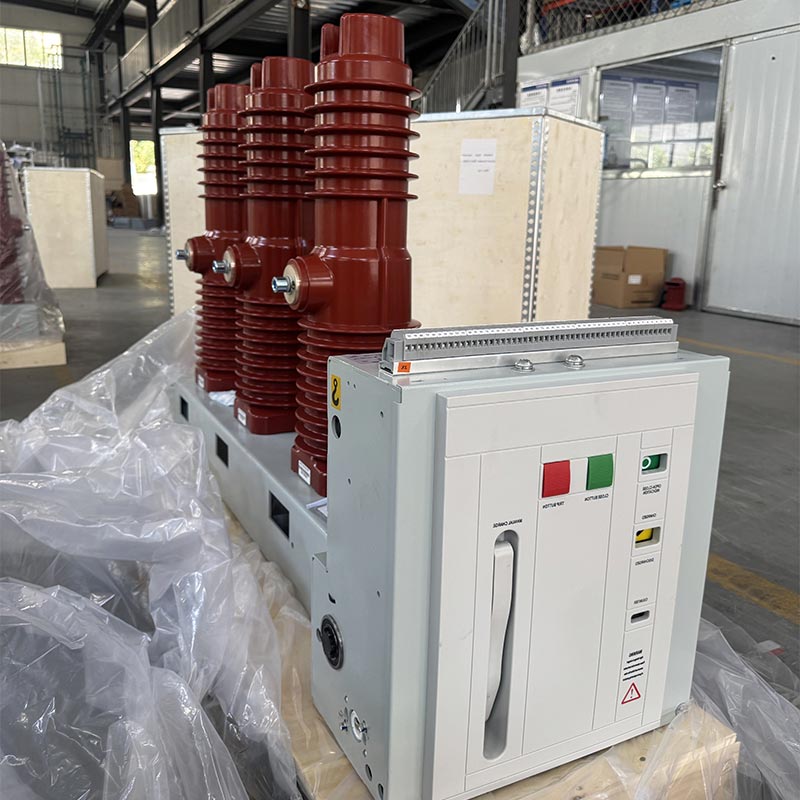

Disjoncteur à vide intérieur monté sur le côté

Le disjoncteur à vide intérieur monté sur le côté Usune est un appareillage de commutation haute tension fixe principalement utilisé dans les installations fixes. appareillage de commutation. Il peut être utilisé indépendamment ou intégré dans des systèmes d'alimentation en réseau en anneau, des transformateurs de type boîtier, et divers systèmes d'alimentation électrique non standard. Son principal avantage réside dans sa technologie d'extinction d'arc sous vide, évitant la pollution et les dommages causés par les moyens d'extinction d'arc traditionnels, améliorant efficacement l'alimentation électrique sécurité et stabilité. Ce produit est développé et fabriqué indépendamment par l'usine d'Usune, avec une maturité Processus de production et contrôle de qualité strict, garantissant un fonctionnement stable et fiable dans divers complexes conditions.

Normes et autorité du produit Pour garantir la fiabilité et la conformité du produit, l'aspirateur intérieur latéral Usune Le disjoncteur adhère strictement aux normes nationales et internationales faisant autorité, y compris GB/T1984-2014 « High Disjoncteurs de tension", JB3855-1996 "Disjoncteurs à vide haute tension d'intérieur 3,6 ~ 40,5KV" et DL/T403-2000 « Conditions techniques de commande de disjoncteurs à vide 12 ~ 40,5 KV » et est conforme aux exigences pertinentes de CEI62271-100:2008. Chaque produit est soumis à une inspection rigoureuse en usine avant de quitter l'usine, ainsi qu'à toutes les étapes techniques. Les paramètres répondent aux exigences de conception, démontrant l'engagement d'Usune envers la qualité des produits et garantissant une utilisation sûre pour utilisateurs.

Environnement opérationnel et applicabilité

Le disjoncteur à vide intérieur monté sur le côté est hautement adaptable à divers environnements et convient aux conditions de fonctionnement intérieures suivantes :

1. Température ambiante : maximum +40 ℃, minimum -15 ℃
2. Humidité ambiante : humidité relative moyenne quotidienne ≤95 %, moyenne mensuelle ≤90 % ; pression de vapeur moyenne quotidienne ≤22×10⁻³MPa, moyenne mensuelle ≤1,8×10⁻³MPa
3. Altitude : Ne dépassant pas 1 000 m
4. Intensité sismique : Ne dépassant pas 8 degrés
5. Environnement atmosphérique : exempt de poussière, de fumée, de gaz, de vapeurs corrosifs et inflammables ou de brouillard salin pollution.

Remarque : Si l'environnement d'exploitation réel dépasse les exigences normales ci-dessus, veuillez consulter le fabricant professionnel Usune pour personnaliser une solution produit appropriée.

Structure et fonction

1. Structure globale

Le disjoncteur à vide intérieur monté sur le côté adopte une disposition avant-arrière du mécanisme de commande et du chambre d'extinction d'arc. Le circuit conducteur principal est de type triphasé monté au sol. L'interrupteur à vide est installé longitudinalement dans un cylindre isolant tubulaire réalisé selon un procédé APG à base de résine époxy. Ceci offre d'excellentes performances anti-fluage, réduisant considérablement l'accumulation de poussière sur la surface de l'interrupteur, empêchant les facteurs externes d'affecter son fonctionnement et garantissant des performances d'isolation élevées même dans des conditions humides et environnements fortement pollués.

2. Structure du mécanisme opérationnel

Le mécanisme de commande est un mécanisme planaire à ressort, prenant en charge le stockage d'énergie manuel et électrique. Le Le moteur de fonctionnement est installé dans l’armoire avant de l’interrupteur. Le cabinet est divisé en cinq assemblées espaces par quatre cloisons intermédiaires, abritant les composants de stockage d'énergie, de transmission, de déclenchement et de tampon respectivement. Le produit intègre l'interrupteur et le mécanisme de commande dans une seule conception, garantissant une haute degré d'adéquation entre les performances opérationnelles du mécanisme et l'ouverture et la fermeture de l'interrupteur exigences. Cela réduit les étapes intermédiaires inutiles, diminue la consommation d'énergie et le bruit et améliore fiabilité opérationnelle.

Principales spécifications et paramètres techniques

Installation et mise en service

1. Vérifiez que le disjoncteur n'est pas endommagé. S'il est endommagé, arrêtez immédiatement de l'utiliser.
2. Éliminez les contaminants (en particulier de la surface isolante). Contaminants générés pendant le transport ou le stockage peut affecter les performances d'isolation du produit.
3. Actionner manuellement le disjoncteur pour stocker l'énergie et effectuer les opérations de fermeture/ouverture selon les besoins, observer si l'état du stockage d'énergie et les indicateurs de position de fermeture/ouverture sont normaux.
4. Actionnez le disjoncteur pour stocker l'énergie et effectuez les opérations de fermeture/ouverture en utilisant la puissance de fonctionnement. Alimentation, vérifiant si l'état du stockage d'énergie et les indicateurs de position sont normaux.

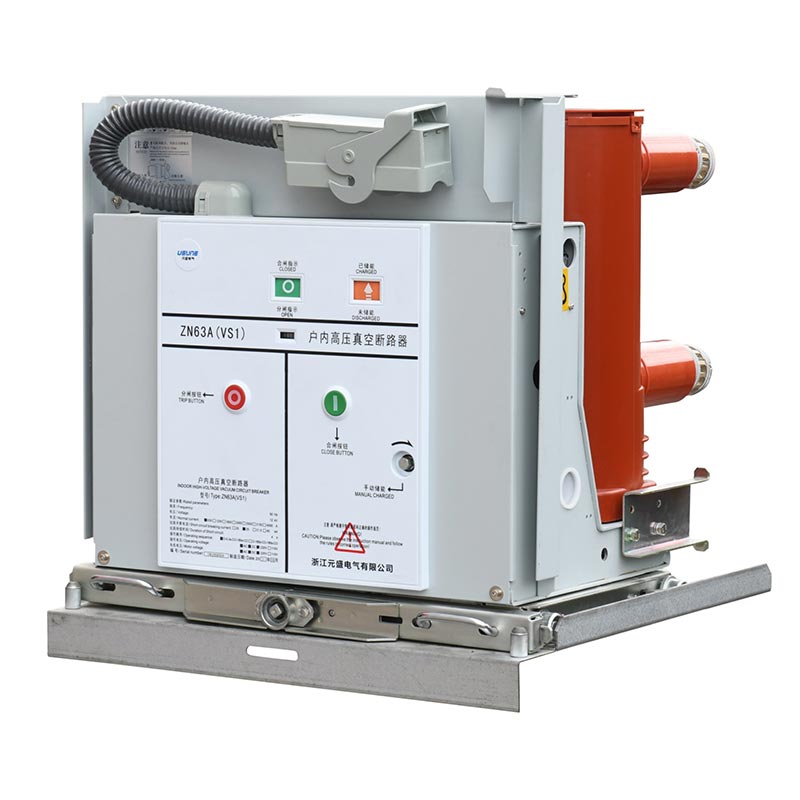

5. Fonctionnement du disjoncteur de type chariot à bras : Insérez la poignée de poussée dans le trou de poussée, tournez-la dans le sens des aiguilles d'une montre pour avancez et dans le sens inverse des aiguilles d'une montre pour rétracter, avec une course de poussée totale de 300 ± 3 mm ; en position ouverte, déplacez-le doucement en position de travail ou de test, en tournant la poignée 30 fois à vitesse moyenne jusqu'à entendre un « clic », indiquant qu'il est en position (ne pas utiliser de force excessive pour éviter d'endommager le mécanisme de poussée). A cette époque, le les indicateurs de position correspondants (S8, S9) seront activés.

Nota : Lors de l'utilisation d'un dispositif de verrouillage en fermeture, l'alimentation du circuit de verrouillage doit être connectée pour le déverrouiller. avant la fermeture ; lors du déballage, opérer selon les exigences de l'emballage, en soulevant le coude du disjoncteur pour garantir que le bras sortant inférieur est sous charge, en évitant les chocs et les vibrations graves ; retirez le dispositif de levage comme requis avant de le placer dans l’armoire.

Étude de cas d'application dans le monde réel

Cas : Un grand parc industriel du sud de la Chine a acheté 50 disjoncteurs à vide intérieurs latéraux Usune (modèle VS1-12/1250-25) pour son système de distribution électrique d'atelier de production. Plusieurs lignes de production fonctionnent dans le parc alternativement, nécessitant des commutations de puissance fréquentes et une grande fiabilité dans l'interruption du courant de court-circuit. Depuis installation et mise en service en 2024, les produits ont fonctionné de manière stable pendant 12 mois consécutifs sans panne, protéger et contrôler efficacement le système électrique, réduire les temps d'arrêt des équipements et améliorer le parc efficacité de production. En tant que fournisseur chinois local, Usune a fourni des conseils d'installation complets sur site et services de maintenance après-vente, méritant les éloges du client.

FAQ

Q1 : Que se passe-t-il si l'environnement de fonctionnement réel du disjoncteur dépasse les exigences normales ?

A1 : Si la température ambiante, l'humidité, l'altitude, etc. dépassent les exigences normales, veuillez contacter le fabricant, Usune, immédiatement. Une équipe technique professionnelle mènera une enquête sur place et personnalisera un solution produit adaptée à l'environnement spécial pour assurer un fonctionnement stable du disjoncteur sous des conditions spéciales conditions. En tant que fournisseur responsable, Usune s’engage à apporter des solutions personnalisées à chaque client.

Q2 : Comment entretenir le disjoncteur à vide intérieur monté sur le côté Usune pour prolonger sa durée de vie ?

A2 : L'entretien de routine comprend principalement trois points : Premièrement, nettoyez régulièrement la surface de l'isolation pour éviter la saleté. l'accumulation n'affecte pas les performances d'isolation ; Deuxièmement, vérifiez régulièrement l'état du stockage d'énergie, indicateurs d'ouverture/fermeture et câblage pour garantir qu'il n'y a pas de jeu ou de dommage ; Troisièmement, effectuez des opérations manuelles et électriques des tests de fonctionnement tous les 6 mois pour vérifier la flexibilité et la fiabilité du mécanisme de commande. De plus, le l'usine fournit un manuel de maintenance détaillé et des conseils après-vente pour aider les utilisateurs à entretenir le produit scientifiquement.
