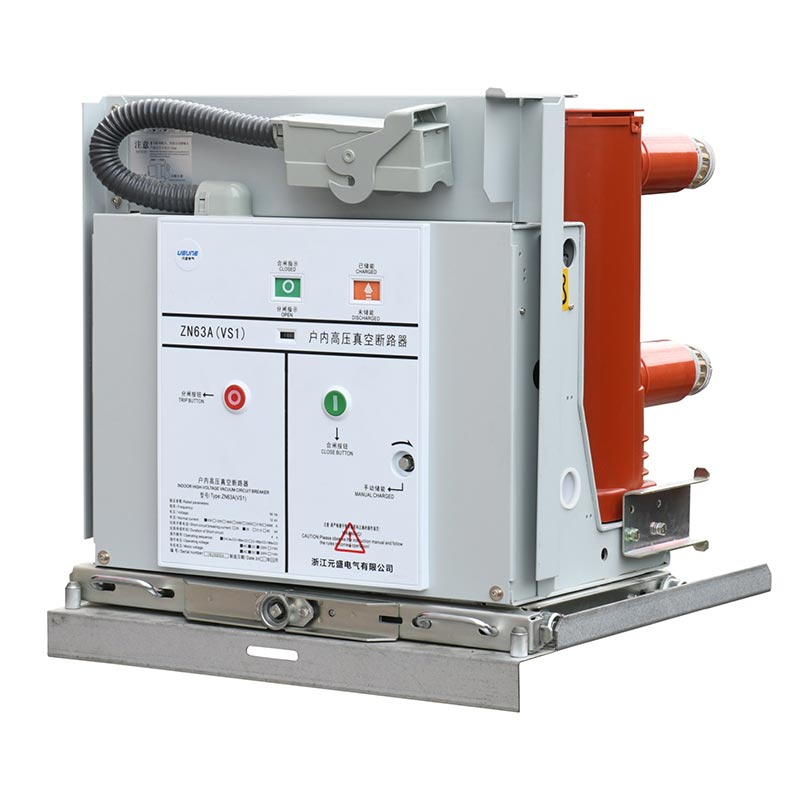

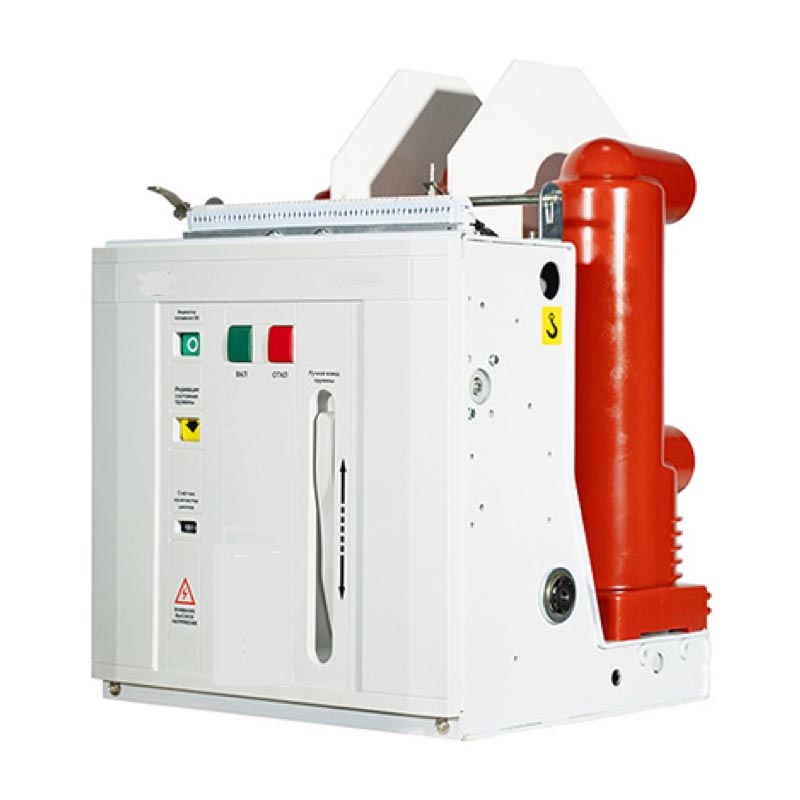

Le disjoncteur à vide haute tension d'intérieur série Usune VS1(ZN63)-12 est un élément essentiel de protection et de contrôle électriques. dispositif pour systèmes électriques 12kV. La conception intégrée du mécanisme à ressort et du corps du disjoncteur réduit les liaisons de transmission intermédiaires, réduit la consommation d'énergie et le bruit et améliore le fonctionnement du produit fiabilité. Le circuit principal utilise des pôles intégralement solidifiés, permettant une miniaturisation du disjoncteur, améliorant l'adaptabilité environnementale et la durée de vie, et permettant un fonctionnement sans entretien dans la plupart des scénarios.
L'ampoule à vide est installée longitudinalement à l'intérieur d'un cylindre tubulaire isolant en résine époxy APG, offrant une excellente résistance aux lignes de fuite et empêchant efficacement l’accumulation de poussière et les interférences externes. Il peut fonctionner de manière stable même dans des environnements humides et fortement pollués.
Il peut être conçu comme une unité d'installation fixe ou équipé d'un actionneur dédié pour former un bloc à tiroirs. Il correspond parfaitement à l'appareillage de commutation de type tiroir monté au centre de type KYN28A-12 (GZS). Le type fixe peut également être utilisé dans l'appareillage fixe de la série XGN.
Tirant parti des avantages uniques de l'interruption du vide, il est particulièrement adapté aux scénarios nécessitant fonctionnement fréquent au courant de fonctionnement nominal et interruption répétée du courant de court-circuit, offrant une forte praticité.
Adhère strictement aux "disjoncteurs haute tension" GB/T1984-2014", JB3855-1996 "haute tension intérieure 3,6 ~ 40,5 kV Disjoncteurs à vide", DL/T403-2000 "Conditions techniques de commande des disjoncteurs à vide 12~40,5kV", et Normes IEC62271-100:2008, garantissant une assurance qualité faisant autorité.
| Numéro de série | Nom | Unité | Paramètre |
| 1 | Tension nominale | kV | 12 |
| 2 | Niveau d'isolation nominal | - | Tension de tenue à la fréquence d'alimentation 1 min : 42 kV ; Tension nominale de tenue aux impulsions de foudre : 75 kV |
| 3 | Fréquence nominale | Hz | 50 |
| 4 | Courant nominal | KA | 630, 1 250, 1 600, 2 000, 2 500, 3 150, 4 000 |
| 5 | Courant de coupure de court-circuit nominal | KA | 20, 25, 31,5, 40 |
| 6 | Durée de vie mécanique | Fois | 20 000 (50 KA : 10 000 fois) |
| 7 | Temps de stockage d'énergie | S | ≤10 |
| 8 | Heure d'ouverture | MS | 20-50 |
| 9 | Heure de fermeture | MS | 35-70 |
| 10 | Séquence de fonctionnement nominale | - | 0-0,3s-co-180s-co ; 0-180s-co-180s-co (50KA) |

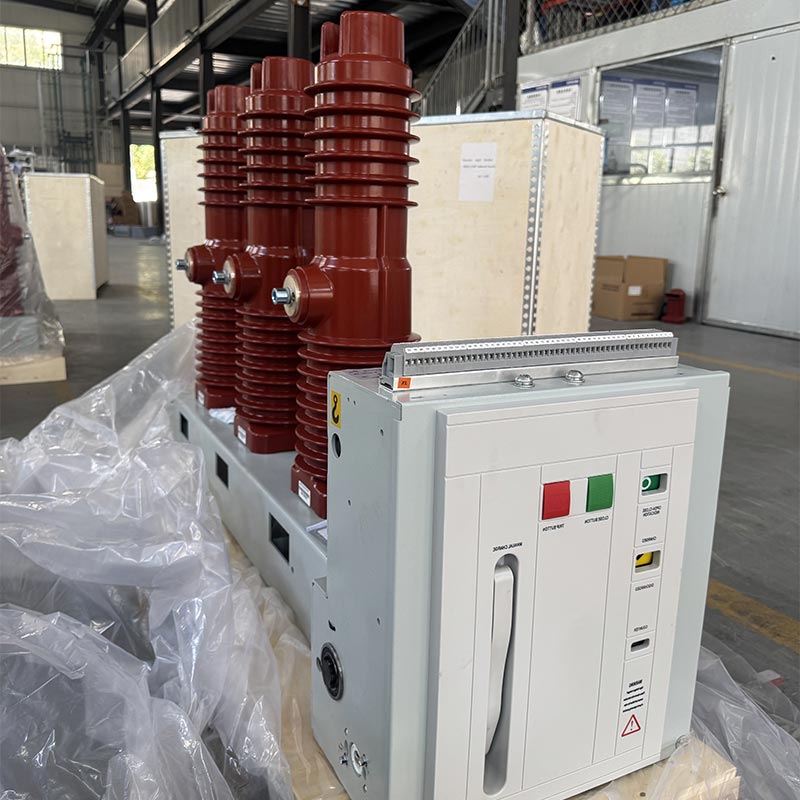

Le disjoncteur à vide haute tension d'intérieur Usune VS1(ZN63)-12 adopte une structure intégrée avec le fonctionnement mécanisme et chambre d'extinction d'arc disposés à l'avant et à l'arrière. Le circuit conducteur principal est un circuit triphasé structure au sol. Cette conception unique réduit considérablement l'accumulation de poussière sur la chambre d'extinction d'arc. Surface, empêchant la chambre d'extinction d'arc sous vide d'être affectée par des facteurs externes. Même par temps humide et environnements fortement pollués, il maintient une excellente tension de tenue et une résistance élevée, surpassant les similaires produits.
Le mécanisme de commande est un mécanisme plan à ressort avec stockage d'énergie manuel et électrique. fonctions. Le moteur de fonctionnement est situé dans l'armoire devant la chambre d'extinction d'arc. Le cabinet est divisé en cinq espaces d'assemblage par quatre cloisons intermédiaires abritant chacune le stockage d'énergie, la transmission, déclenchement et composants tampons du mécanisme de commande. La conception intégrée de la chambre d'extinction d'arc et le mécanisme de commande assure un degré élevé d'adéquation entre les performances du mécanisme de commande et le exigences d'ouverture et de fermeture de la chambre d'extinction d'arc, réduisant les composants redondants, réduisant l'énergie la consommation et le bruit, et améliorer la fiabilité opérationnelle du disjoncteur.
1. Température ambiante : maximum +40 ℃, minimum -15 ℃
2. Humidité ambiante : humidité relative moyenne quotidienne ≤95 % ; Humidité relative moyenne mensuelle ≤90 % ; Moyenne quotidienne
pression de vapeur d'eau ≤22×10⁻³MPa ; Pression de vapeur d'eau moyenne mensuelle ≤1,8×10⁻³MPa
3. Altitude : Ne dépassant pas 1 000 m
4. Intensité sismique : Ne dépassant pas 8 degrés
5. Environnement atmosphérique : Pas de poussière, de fumée, de gaz, de vapeurs ou de brouillard salin corrosifs ou inflammables.
pollution de l’air ambiant.
Remarque : Si les conditions d'environnement de fonctionnement normales ci-dessus sont dépassées, veuillez consulter notre fabricant en avance pour personnaliser le produit en fonction des conditions de travail réelles.
1. Vérifiez que le disjoncteur n'est pas endommagé pendant le transport et le stockage. Si des dommages sont constatés, arrêtez de l'utiliser
immédiatement et contactez notre fournisseur pour le support après-vente.
2. Retirez la saleté (en particulier de la surface isolante). La saleté générée pendant le transport ou le stockage peut affecter
la performance d'isolation du produit et peut même entraîner des risques pour la sécurité.
3. Actionnez manuellement le disjoncteur conformément aux réglementations pour stocker l'énergie, fermez et ouvrez, en observant si
l'état du stockage d'énergie et les indicateurs de position ouverture/fermeture sont normaux.
4. Actionnez le disjoncteur en utilisant l'alimentation électrique de fonctionnement pour stocker l'énergie, fermez et ouvrez, en observant si
l'état du stockage d'énergie et les indicateurs de position ouverture/fermeture sont normaux.
5. Fonctionnement du disjoncteur de type chariot à bras : Insérez la poignée de poussée dans le trou de poussée, tournez-la dans le sens des aiguilles d'une montre pour
avancer et dans le sens inverse des aiguilles d'une montre pour se rétracter, avec une course d'avance totale de 300 ± 3 mm ; en position ouverte, en douceur
placez-le en position de travail ou de test en tournant la poignée 30 fois à vitesse moyenne jusqu'à entendre un « clic »,
indiquant qu'il est dans la bonne position (ne pas utiliser de force excessive pour éviter d'endommager le mécanisme de poussée), et
simultanément, le circuit indicateur de position correspondant sera connecté.
Nota : Si un dispositif de verrouillage en fermeture est sélectionné, l'alimentation du circuit de verrouillage doit être connectée à déverrouillez-le avant de fermer le circuit.
Étude de cas : Projet de distribution d'électricité dans un complexe commercial urbain
Un complexe commercial de 150 000㎡ (intégrant un centre commercial, un immeuble de bureaux et un hôtel) dans le cœur du quartier des affaires de Hangzhou, en Chine, exigeait des disjoncteurs haute tension avec des performances stables, une adaptabilité aux fréquences Fonctionnement et haute sécurité pour assurer la continuité de l'alimentation globale. Après avoir comparé différentes options, le le client a sélectionné le disjoncteur à vide haute tension d'intérieur de type chariot à bras Usune VS1-12/630-25, déployant 20 unités pour gérer la protection contre les courts-circuits et le contrôle de la charge du système de distribution d'énergie haute et basse tension du complexe. Depuis sa mise en service, il a fonctionné de manière stable sans aucun défaut, avec un temps d'isolation des défauts réduit à 0,3 seconde, assurer efficacement le fonctionnement normal des équipements électriques et gagner les éloges du client.
A1 : Si l'environnement de fonctionnement réel dépasse les conditions normales (telles qu'une altitude supérieure à 1 000 m, une température ambiante en dessous de -15℃ ou au-dessus de +40℃, etc.), il est nécessaire de consulter notre fabricant au préalable. Notre usine va personnaliser les produits en fonction de paramètres environnementaux réels, tels que l'amélioration des performances d'isolation et l'optimisation structures d'étanchéité, pour assurer un fonctionnement stable dans l'environnement cible.
A2 : Le produit adopte un poteau solidifié intégré et une structure intégrée, permettant un fonctionnement sans entretien dans des conditions normales d'utilisation. Seuls des contrôles périodiques de la propreté des surfaces du disjoncteur (notamment l'isolation surface), élimination de la poussière et de la saleté, et observation des indicateurs de position d'ouverture/fermeture et de l'état du stockage d'énergie sont nécessaires. Si des anomalies sont constatées, arrêtez immédiatement d'utiliser le produit et contactez notre fournisseur pour entretien après-vente professionnel pour éviter d'autres dommages.
A3 : Oui. Le produit est conçu selon les normes nationales et internationales et est parfaitement compatible avec Appareillage de commutation à tiroir monté au centre de type KYN28A-12 (GZS) et appareillage de commutation fixe de la série XGN. De plus, notre Le fabricant peut ajuster les dimensions et les interfaces du produit en fonction du modèle d'appareillage spécifique du Client pour assurer la compatibilité. Avant d'acheter, veuillez fournir les paramètres de l'appareillage à notre fournisseur pour conseils d'appariement professionnels.
