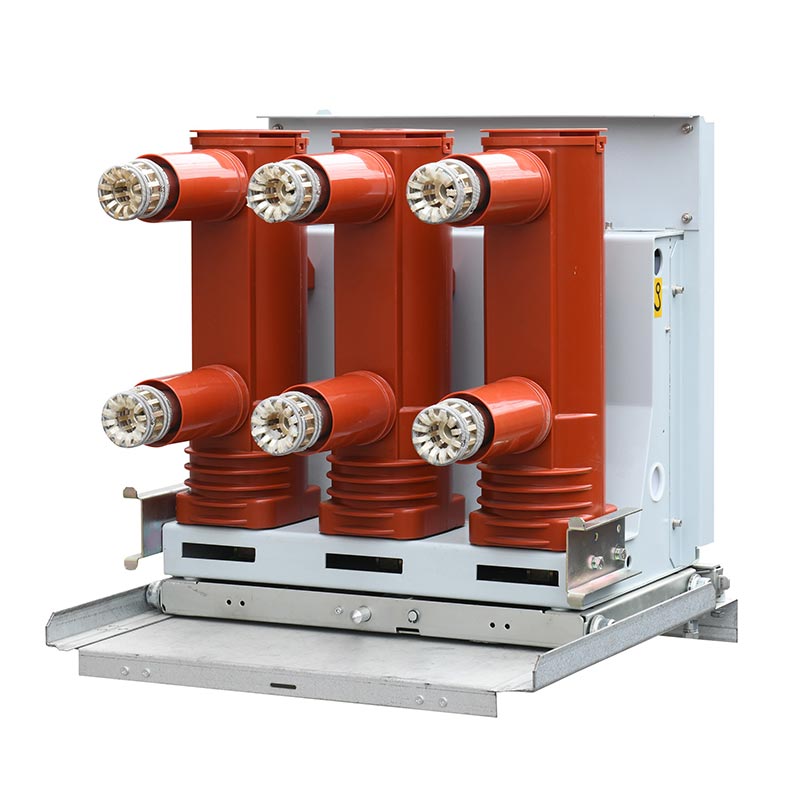

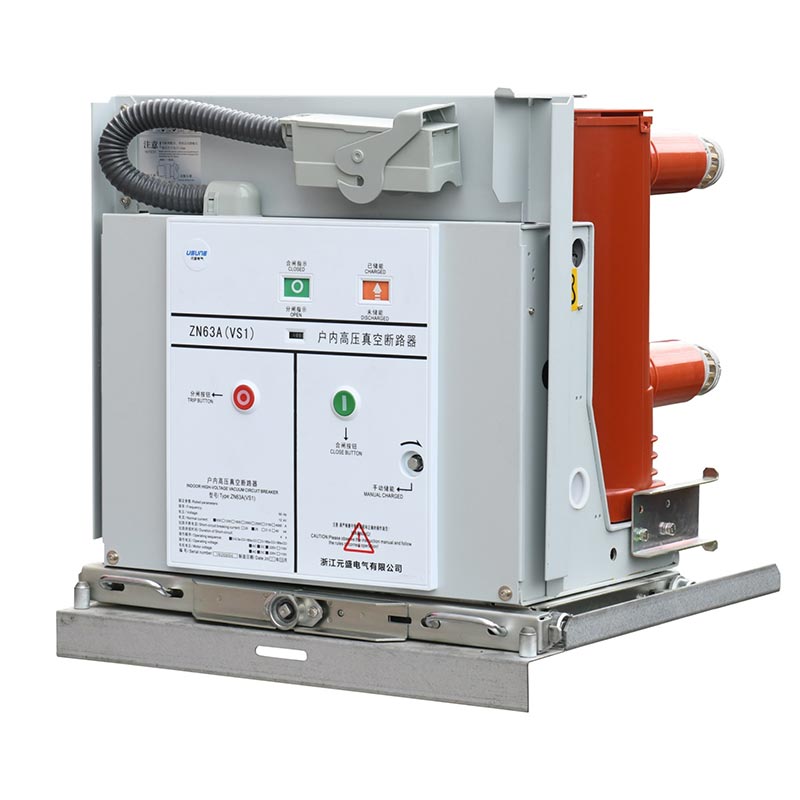

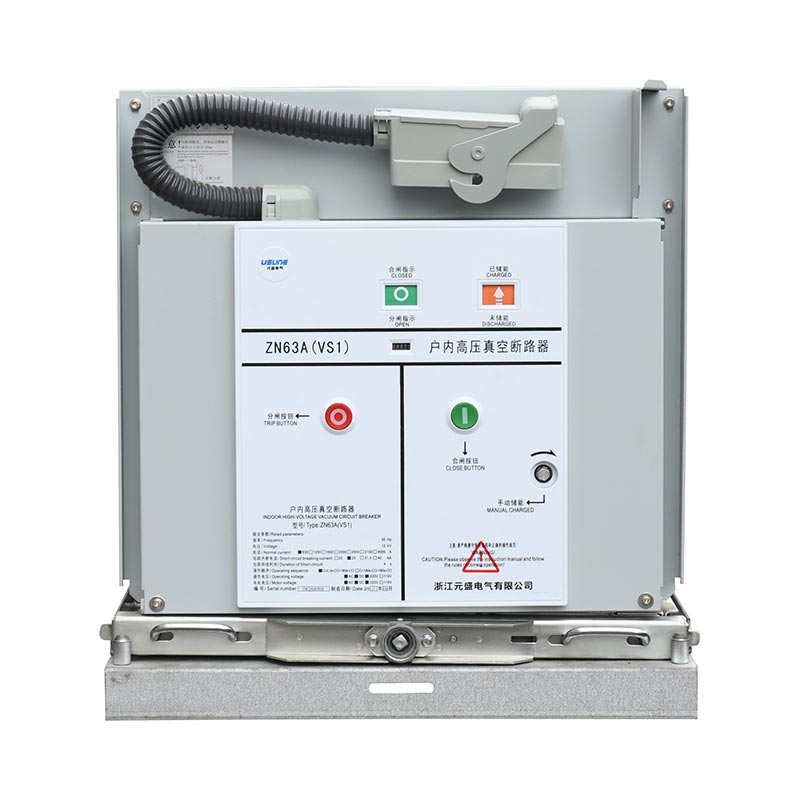

Disjoncteur à vide 24kv

Le disjoncteur à vide 24 kV présente une disposition intégrée, prend en charge le stockage d'énergie manuel et électrique et est facile à utiliser. Le circuit principal ne nécessite aucun entretien supplémentaire. L'ampoule à vide est encapsulée à l'aide d'APG technologie, offrant une protection contre la pollution et les lignes de fuite, prolongeant sa durée de vie et réduisant la maintenance les coûts. Il intègre un mécanisme de verrouillage anti-erreur de fonctionnement complet pour garantir que l'équipement et le personnel sécurité. La chambre d'extinction d'arc maintient un vide stable, avec une ouverture ≤ 50 ms et une fermeture ≤ 100 ms, fournissant ainsi un réponse. Il est compatible avec diverses tensions de commande secondaires pour répondre à différentes exigences d'alimentation.

Le disjoncteur à vide 24 kV est disponible en modèles fixes et manuels, compatibles avec divers appareillages de commutation. Le courant nominal varie de 630 A à 4 000 A et le courant de coupure en court-circuit de 20 kA à 50 kA. Sélection flexible basée sur les besoins des utilisateurs permet de s'adapter à des scénarios d'exploitation fréquents. En tant que fabricant professionnel, Usune exploite processus de production matures, contrôle qualité rigoureux et support technique complet pour fournir des performances élevées disjoncteurs à vide aux utilisateurs mondiaux. De plus, en faisant appel à des ressources de fournisseurs expérimentés, Usune atteint collaboration efficace dans la chaîne d'approvisionnement, garantissant une livraison rapide des produits et une qualité stable.

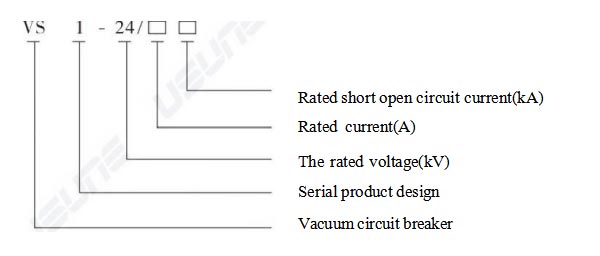

Modèles de sens

Paramètres techniques de base

1. Paramètres électriques de base

2. Paramètres structurels clés

- Distance de contact : 13 ± 1 mm ;
- Surcourse : 3,5 ± 0,5 mm ;
- Vitesse d'ouverture moyenne : 0,9-1,2 m/s ;
- Vitesse de fermeture moyenne : 0,5-0,8 m/s ;
- Épaisseur d'usure admissible des contacts mobiles et fixes : ≤3 mm ;
- Résistance du circuit conducteur principal : ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), assurant une conductivité stable.

3. Paramètres d’adaptabilité environnementale

Température de fonctionnement : -15 ℃~+40 ℃ ; Humidité relative quotidienne ≤95 %, humidité relative mensuelle ≤90 % ; Altitude ≤1000m (personnalisable pour des altitudes spéciales) ; Intensité sismique ≤8 degrés ; Convient aux endroits exempts de gouttes d'eau, matières inflammables et explosives, gaz corrosifs et vibrations sévères ; adaptable au climat de la plupart des régions de Chine.

Scénarios applicables

Le disjoncteur à vide Usune 24 kV, avec ses performances supérieures, est largement utilisé dans les scénarios suivants : couvrant de multiples domaines tels que l’énergie, l’industrie et les infrastructures :

1. Centrales électriques et sous-stations : en tant qu'équipement de contrôle et de protection de base pour les circuits de distribution d'énergie, il est utilisé pour couper et fermer les courants de circuit, protégeant les équipements critiques tels que les transformateurs et les jeux de barres contre les surcharges et les dommages dus aux courts-circuits ;
2. Entreprises industrielles : adaptées aux systèmes de distribution d'énergie à haute tension dans des industries telles que la métallurgie, génie chimique, fabrication de machines et textiles, répondant aux besoins des démarrages et arrêts fréquents de équipement de production et grandes fluctuations de charge ;
3. Infrastructure : utilisée pour la distribution d'énergie à haute tension dans les transports ferroviaires urbains, les immeubles de grande hauteur et les commerces. complexes, garantissant une alimentation électrique stable et améliorant la fiabilité de l’énergie ;
4. Nouveau domaine énergétique : convient pour prendre en charge les systèmes de distribution d'énergie des centrales photovoltaïques et de l'énergie éolienne. Plantes, possédant de bonnes capacités anti-interférences et s'adaptant aux caractéristiques de charge de la nouvelle énergie génération.

Étude de cas d'application dans le monde réel

Étude de cas : Projet de mise à niveau d'un système de distribution d'énergie haute tension dans un grand parc industriel chimique

1. Contexte du projet

Les disjoncteurs existants dans le parc souffraient d'une fiabilité insuffisante et de coûts de maintenance élevés, nécessitant une mise à niveau vers des disjoncteurs à vide 24 kV avec une fiabilité élevée, une maintenance réduite et une compatibilité avec l’environnement chimique corrosif.

2. Solutions

32 disjoncteurs manuels Usune (1 600 A/31,5 kA) ont été sélectionnés. La structure de l'isolation a été optimisée pour résistance à la corrosion améliorée. Des conseils d'installation et une formation technique ont été fournis pour garantir le respect des délais livraison.

3. Résultats de la candidature

L'équipement a fonctionné de manière stable et sans panne, réduisant les coûts de maintenance de 60 %. C'était compatible avec appareillage existant, raccourcissant ainsi le cycle de construction. Le parc a désigné Usune comme partenaire à long terme.

Assurance de la production et de la chaîne d’approvisionnement

1. Assurance de la production

Usune possède une usine moderne, adhérant aux normes internationales et nationales. Chaque produit subit des tests rigoureux des tests en usine et un système complet de traçabilité de la qualité du processus ont été établis.

2. Assurance de la chaîne d'approvisionnement

Coopération à long terme avec des fournisseurs de haute qualité, utilisant des marques connues pour les composants de base et un approvisionnement optimisé la gestion de la chaîne garantit la livraison des produits à temps.

3. Service après-vente

Nous fournissons des conseils d’installation, une formation technique et des services de dépannage. Réparation et remplacement gratuits de les pièces sont proposées pendant la période de garantie et une assistance technique à vie est fournie après la période de garantie.

Configuration du produit et instructions de commande

1. Configurations facultatives

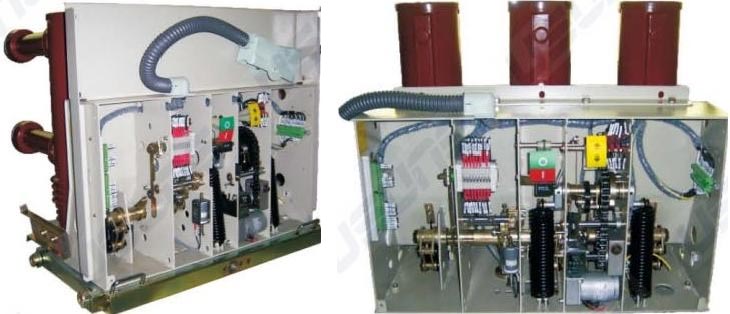

- Méthode de fonctionnement : manuel + stockage d'énergie électrique (standard) ;
- Dispositifs de protection : Dispositifs de déclenchement facultatifs pour les surintensités, les sous-tensions/pertes de tension ;
- Dispositifs de mise à la terre : solutions de mise à la terre larges en option de 650 W, 800 W et 1 000 W ;
- Composants auxiliaires : relais anti-pompage en option, électro-aimants de verrouillage, etc.

2. Informations de commande Les commandes doivent préciser

Modèle de produit, méthode d'installation et quantité ; paramètres évalués ; configurations optionnelles ; contrôle secondaire tension ; pièces de rechange et exigences particulières
