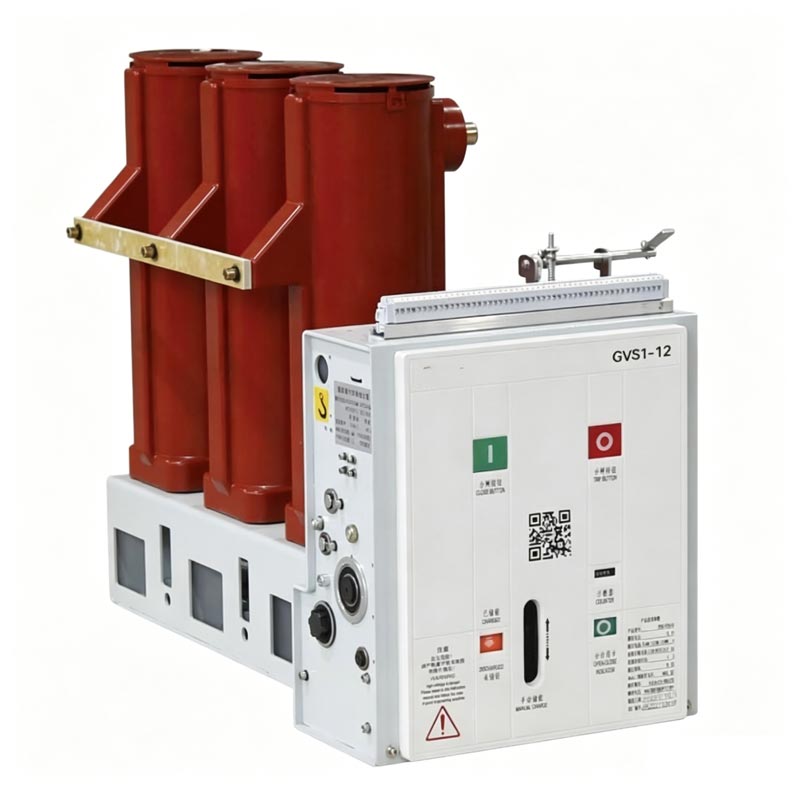

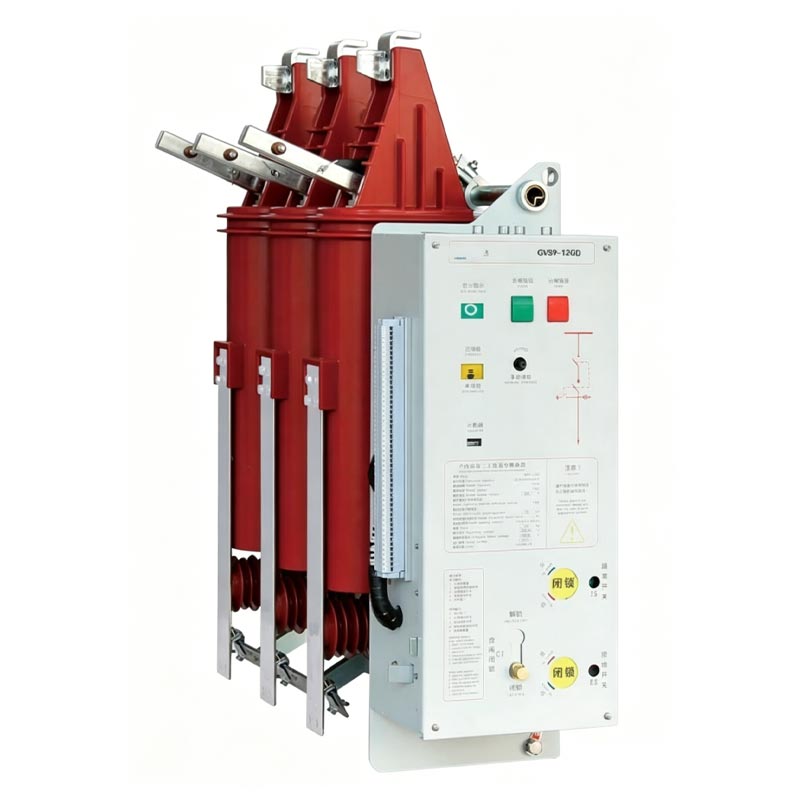

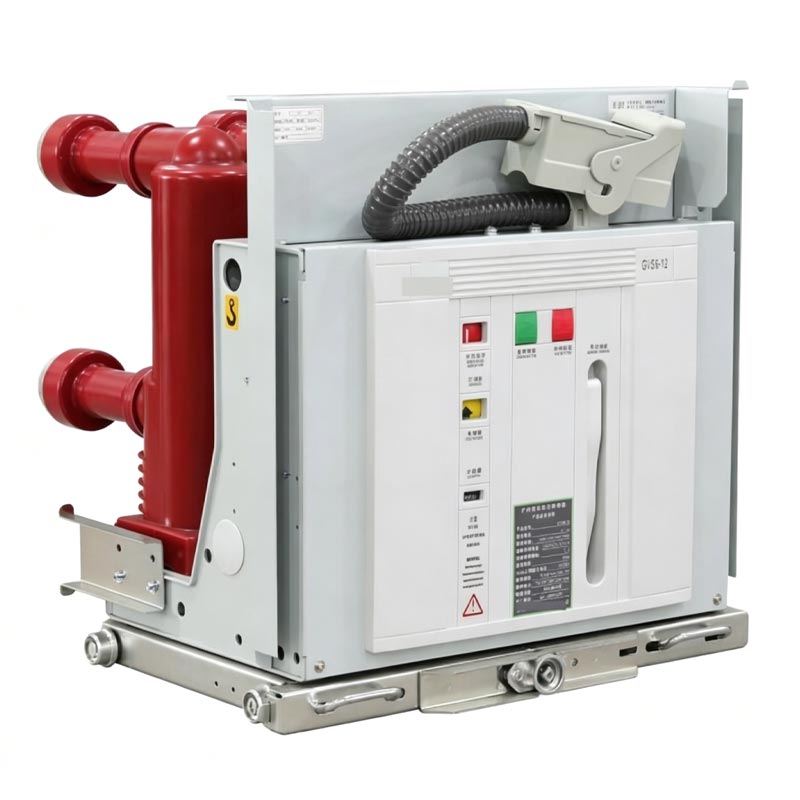

Disjoncteur à vide intérieur Hv

Le disjoncteur à vide intérieur HV est un disjoncteur à vide intérieur haute tension à trois positions, positionné comme "sûr, fiable, efficace, sans entretien et adaptable à tous les scénarios." Il convient à une puissance de 3,6 à 12 kV systèmes, résolvant les problèmes des disjoncteurs traditionnels et servant d'unité de protection de base pour l'alimentation réseaux et équipements industriels.

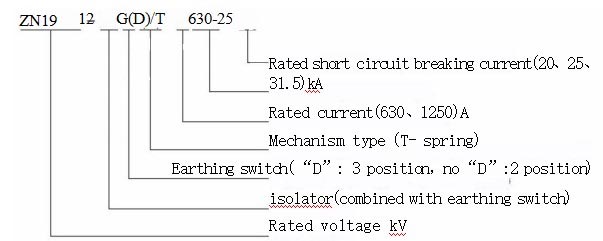

Code article et signification

Remarque : S'il n'y a pas de sectionneur de mise à la terre, l'arbre d'opération de mise à la terre agit comme un arbre de verrouillage et les dimensions restent inchangés.

Avantages principaux

1. Performance électromécanique supérieure et longue durée de vie

Structure mécanique stable et excellentes performances électriques. La durée de vie mécanique atteint 3000 cycles pour sectionneurs, 10 000 cycles pour les disjoncteurs et 3 000 cycles pour les interrupteurs de mise à la terre. Le circuit principal utilise des poteaux intégrés à semi-conducteurs, améliorant l'adaptabilité environnementale et la fiabilité de l'isolation, atteignant fonctionnement sans entretien et réduction des coûts de maintenance.

2. Conception modulaire et fonctionnement pratique

Le cadre modulaire intègre plusieurs composants de base, obtenant ainsi une conception miniaturisée. Le mécanisme de commande peut être remplacé et entretenu indépendamment, prenant en charge le fonctionnement manuel, le stockage d'énergie AC/DC et la télécommande, s’adapter aux différents besoins opérationnels et améliorer l’efficacité.

3. Protections multiples pour éviter les erreurs de fonctionnement

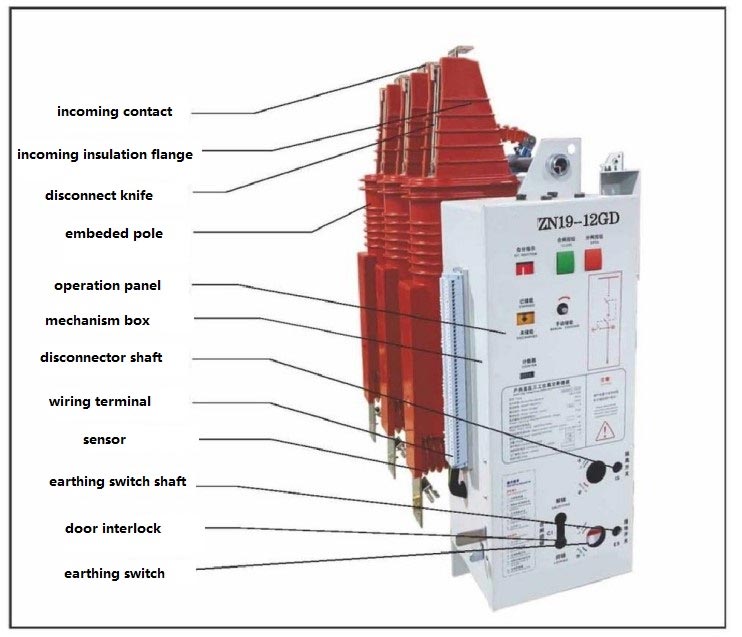

Le disjoncteur à vide intérieur HV est équipé de dispositifs de verrouillage électromécaniques complets. Le Le sectionneur présente une rupture visible après le déclenchement, la porte de l'armoire est verrouillée avec l'interrupteur de mise à la terre et le La ligne sortante est équipée d'un capteur indicateur de ligne sous tension sans contact, garantissant de manière complète le fonctionnement et sécurité des équipements.

4. Applications polyvalentes

Il s'adapte à différents types d'armoires et peut être installé dans le sens avant ou arrière. Convient à divers charges, il est particulièrement adapté aux scénarios impliquant un fonctionnement fréquent et de multiples courants de court-circuit Interruptions, répondant à divers besoins de distribution d'énergie.

Paramètres techniques de base

Cas d'application concret

Une étude de cas réalisée dans une entreprise industrielle et minière de taille moyenne dans l'est de la Chine vérifie les avantages pratiques du produit. valeur : le système de distribution d'énergie 10 kV de l'entreprise utilisait à l'origine des disjoncteurs à huile traditionnels, qui ont souffert des pertes élevées, une maintenance complexe et un taux de défaillance élevé (8 %). Après avoir remplacé le circuit défectueux par le circuit HV Disjoncteur à vide intérieur en 2023, fonctionnement sans entretien a été obtenu, économisant 30 000 RMB en maintenance annuelle coûts, réduisant la consommation d'énergie de 68 %, abaissant le taux de défaillance en dessous de 1 % et garantissant un fonctionnement stable pendant 18 mois sans échec. Cela démontre pleinement la valeur du produit en termes de « réduction des coûts, amélioration de l'efficacité et sécurité", démontrant les capacités professionnelles d'Usune en tant que fournisseur.

Instructions d'utilisation et d'entretien du produit

1. Conditions de fonctionnement applicables

Le disjoncteur à vide intérieur HV convient aux environnements intérieurs avec des altitudes ≤ 1 000 m et une intensité sismique ≤ 8. degrés, et pas de corrosion explosive ou de vibrations sévères, avec une humidité moyenne quotidienne <95 % et une moyenne mensuelle humidité <90%. Pour les altitudes supérieures à 1000 m, des calculs professionnels sont requis lors de la sélection.

2. Procédures opérationnelles

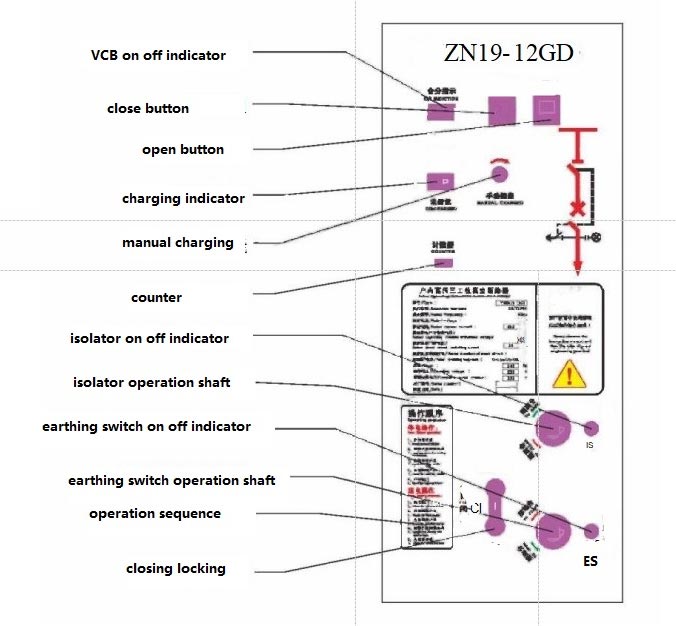

Prend en charge le fonctionnement manuel et électrique : le fonctionnement manuel nécessite une poignée de stockage d'énergie dédiée pour l'énergie stockage avant la fermeture et l'ouverture du disjoncteur ; le fonctionnement électrique nécessite une connexion à une alimentation secondaire alimentation, stockage d'énergie et fonctionnement via des boutons de commande. L'interrupteur d'isolement s'ouvre dans le sens des aiguilles d'une montre et se ferme dans le sens antihoraire. La porte de l'armoire et l'interrupteur de mise à la terre sont verrouillés pour plus de sécurité.

3. Exigences d'entretien

L'ensemble de l'unité ne nécessite aucun entretien ; l'ampoule à vide ne doit être inspectée que si des dommages externes sont constatés. soupçonné. Le mécanisme de commande nécessite une inspection régulière et l'extérieur doit être nettoyé après 5 ans d'utilisation. fonctionnement ou après une maintenance. L'entretien doit être effectué par du personnel qualifié ; l'alimentation auxiliaire doit être déconnecté en premier.

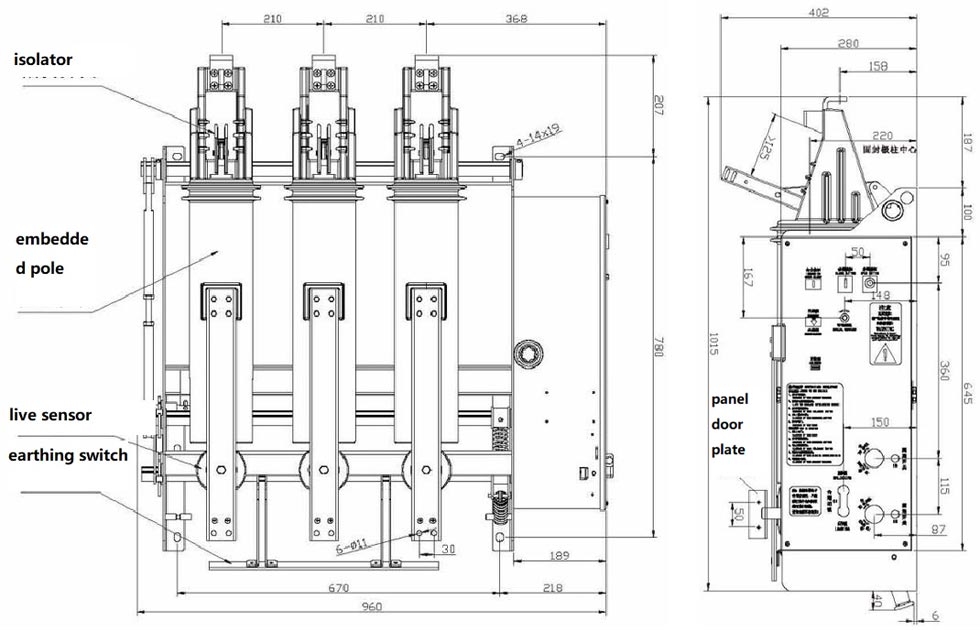

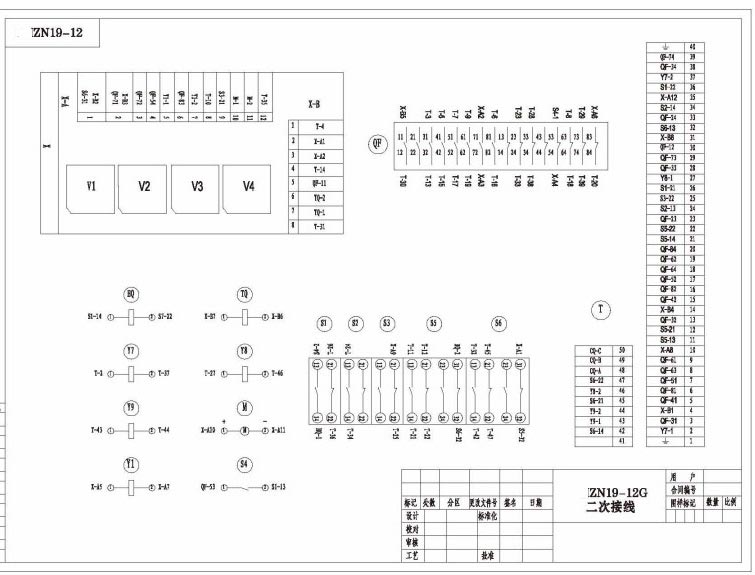

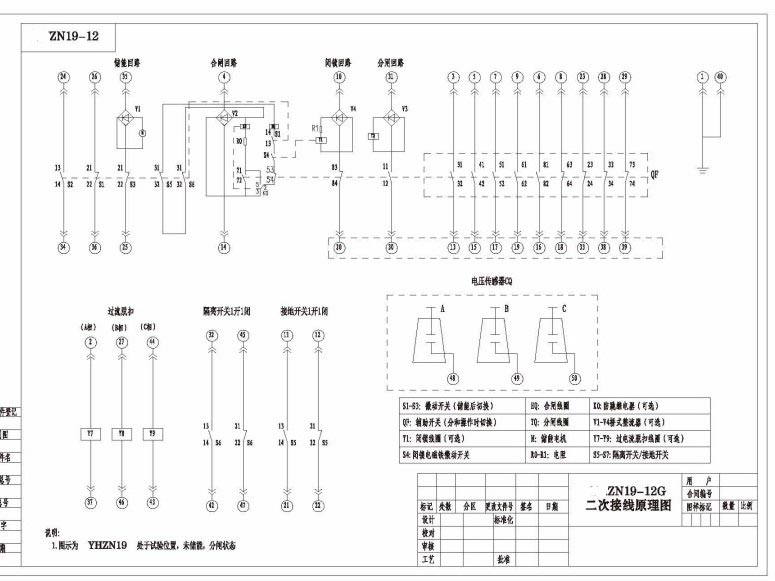

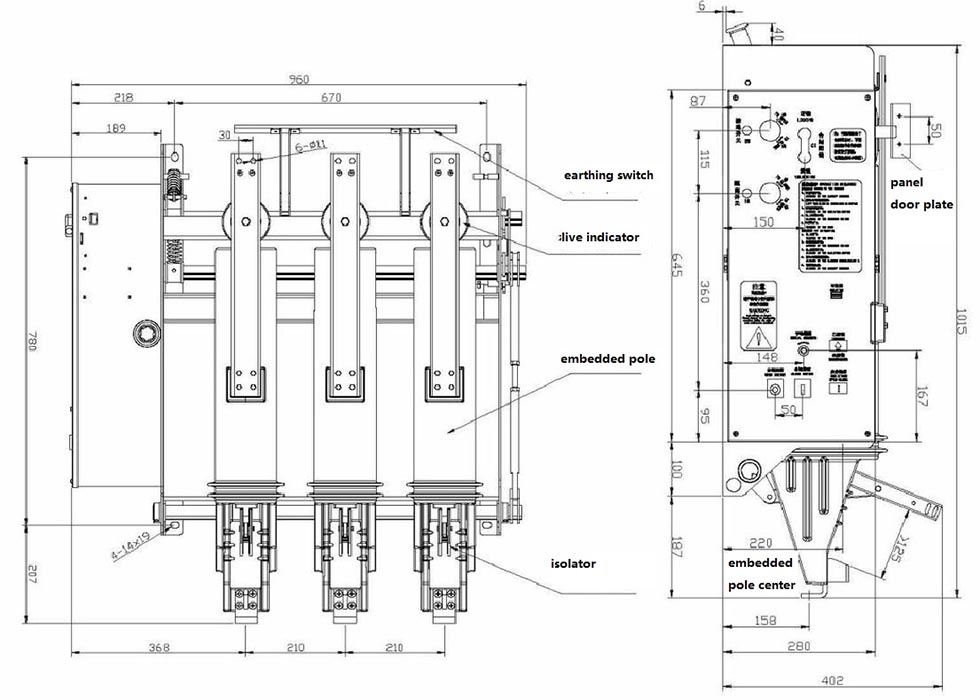

Dimension extérieure et schéma de câblage

Installation d'inversion ZN19-12GD/(1250)-(31,5)

ZN19-12GD/(1250)-(31,5) installation normale

Garantie de marque et avantages du partenariat

En tant que fabricant professionnel, Usune possède une usine moderne. Notre disjoncteur à vide intérieur HT subit tests rigoureux de performances et de rodage mécanique avant de quitter l’usine ; l'emballage et le transport sont standardisé pour garantir que l’équipement arrive en bon état. En tant que fournisseur national de haute qualité en Chine, Usune fournit des solutions personnalisées, un service après-vente complet et une livraison rapide. Nos produits sont exportés à l'étranger, ce qui fait de nous un choix privilégié dans l'industrie pour notre qualité supérieure, et nous fournissons continuellement aux utilisateurs des produits fiables solutions de distribution d'énergie.
