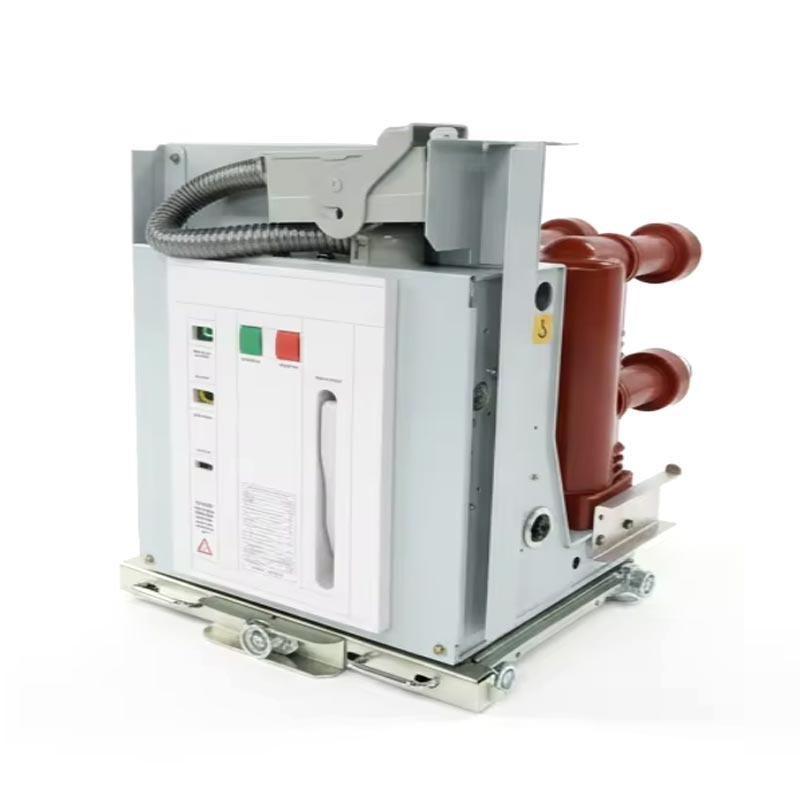

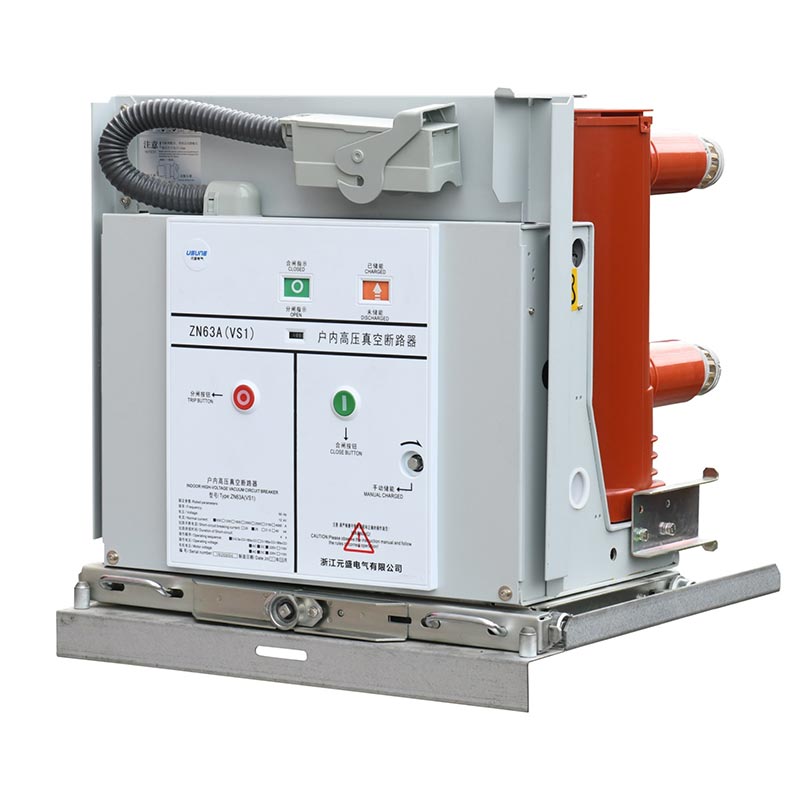

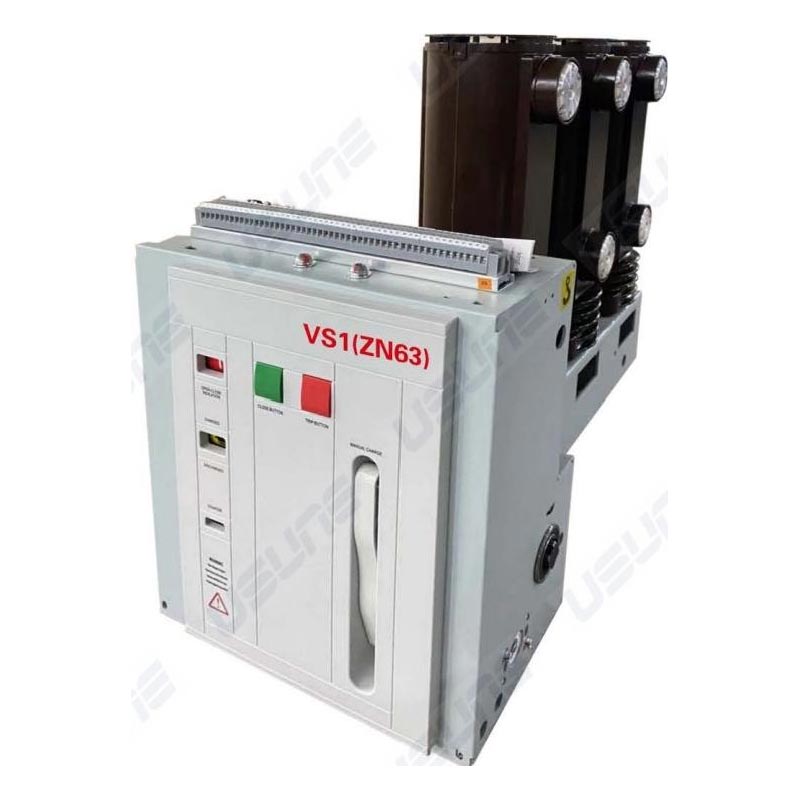

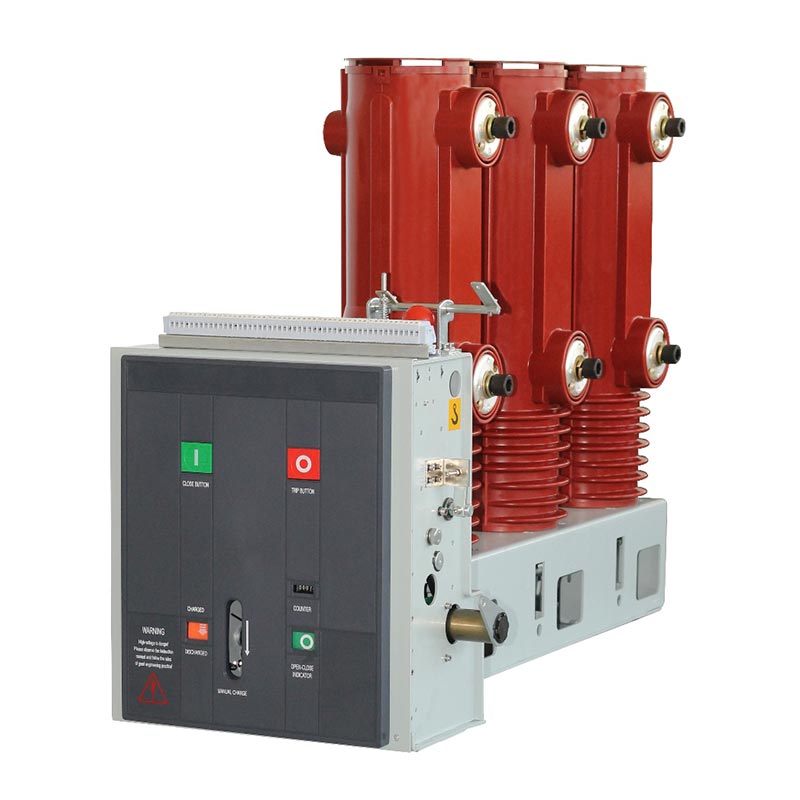

Disjoncteur à vide de type latéral

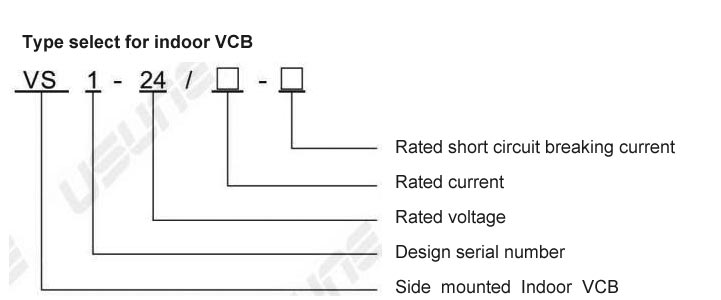

Le disjoncteur à vide de type latéral Usune est un appareillage de commutation haute tension installé à l'intérieur, divisé en deux principaux séries : VS1(ZN63)-12 et VS1-24. Il est principalement utilisé dans les systèmes électriques triphasés 12KV, 24KV et 36KV, entreprenant responsabilités de protection et de contrôle des équipements du réseau électrique et des systèmes électriques des entreprises industrielles et minières. Utilisant une technologie avancée d'extinction d'arc sous vide, il présente une vitesse d'extinction d'arc rapide, une petite taille et une longue durée de vie. durée de vie et faibles coûts de maintenance, ce qui en fait un dispositif essentiel indispensable dans la transmission de puissance moderne et systèmes de distribution.

Avantages principaux :

1. Années d'expérience en matière d'application dans le transport et la distribution d'énergie, largement utilisées dans l'industrie et les mines entreprises, centrales électriques et réseaux électriques urbains et ruraux, gagnant une large reconnaissance des utilisateurs pour sa stabilité performances et fonctionnement fiable.

2. Développé indépendamment par l'équipe R&D professionnelle d'Usune, avec une conception latérale qui intègre le mécanisme de commande à ressort avec le corps du disjoncteur, optimisant la structure globale ; l'interrupteur à vide utilise un cylindre isolant en résine époxy de procédé APG, offrant d'excellentes performances de fuite dans l'air et environnementales adaptabilité.

3. Strictement conforme aux "disjoncteurs haute tension" GB/T1984-2014", JB3855-1996 "haute tension intérieure 3,6 ~ 40,5KV Disjoncteurs à vide", DL/T403-2000 "Conditions techniques de commande des disjoncteurs à vide 12 ~ 40,5KV", et Normes internationales IEC62271-100 : 2008 et a passé plusieurs tests et certifications faisant autorité.

4. En tant que fabricant professionnel d'équipements électriques haute tension en Chine, Usune possède une norme usine de production, et chaque disjoncteur est soumis à des tests rigoureux avant de quitter l’usine. En tant que fiable fournisseur, il fournit un service après-vente et un support technique complets, éliminant tout souci pour les utilisateurs.

Spécifications du produit et paramètres techniques

Le disjoncteur à vide de type latéral Usune offre une gamme complète de spécifications et des performances stables. Le principal les paramètres techniques (en prenant la série VS1(ZN63)-24 comme référence principale) sont indiqués dans le tableau ci-dessous :

Structure et fonction

1. Structure globale

Le mécanisme de commande et la chambre d'extinction d'arc sont disposés dans une structure intégrée, avec le principal circuit conducteur étant du type triphasé monté au sol. La chambre d'extinction d'arc sous vide est longitudinalement installé dans un cylindre isolant tubulaire en résine époxy traitée APG, offrant d'excellentes performances de fuite dans l'air, réduire l'accumulation de poussière sur la surface de la chambre d'extinction d'arc, en évitant l'influence de facteurs externes, et assurant une bonne isolation même dans des environnements humides et fortement pollués. La série VS1-12 est une installation fixe type, adapté aux appareillages fixes, et peut être utilisé indépendamment ou appliqué à l'alimentation du réseau en anneau, de type boîte transformateur et autres systèmes.

2. Mécanisme de fonctionnement

Le disjoncteur à vide de type latéral utilise un mécanisme planaire à ressort, prenant en charge à la fois les opérations manuelles et stockage d’énergie électrique. Le moteur de fonctionnement est logé dans l'armoire avant de la chambre d'extinction d'arc, divisé en cinq espaces d'assemblage, chacun abritant les composants de stockage d'énergie, de transmission, de déclenchement et de tampon. La conception intégrée de la chambre d'extinction d'arc et du mécanisme de commande garantit un haut degré d'adéquation entre les performances opérationnelles et les exigences d'ouverture et de fermeture de la chambre d'extinction d'arc, réduisant ainsi étapes intermédiaires, réduisant la consommation d'énergie et le bruit, et améliorant le fonctionnement du disjoncteur fiabilité.

Environnement d'application

Le disjoncteur à vide de type latéral convient aux environnements intérieurs et doit répondre aux exigences suivantes exigences : température ambiante -15℃ à +40℃ ; humidité relative moyenne quotidienne ≤95 %, moyenne mensuelle ≤90 % ; altitude ≤1000 m ; intensité sismique ≤8 degrés ; et absence de poussières importantes, de gaz corrosifs ou d'autres pollutions. Remarque : Une personnalisation est requise pour les applications dépassant ces exigences après consultation préalable avec le fabricant.

Installation et mise en service

Les disjoncteurs à vide de type latéral sont soumis à des tests rigoureux avant de quitter l’usine. Avant de mettre sous tension le circuit primaire, les préparations suivantes doivent être effectuées :

1. Vérifiez l'équipement pour déceler tout dommage ; s’il est endommagé, arrêtez de l’utiliser.
2. Nettoyez la surface isolante de tout contaminant.
3. Actionnez manuellement les fonctions de stockage d'énergie et d'ouverture/fermeture, en observant que l'état est normal.
4. Faites fonctionner en utilisant l'alimentation électrique de fonctionnement, en confirmant que l'état est normal.
5. Avancez/rétractez le disjoncteur de type chariot à bras selon les spécifications et confirmez que la position L'indicateur est normal après avoir atteint la position correcte.

Remarque : lors de l'utilisation d'un dispositif de verrouillage de fermeture, l'alimentation doit être connectée pour le déverrouiller avant la fermeture.

Cas d'application pratique

Étude de cas : Application dans une grande entreprise industrielle et minière en Chine

Une grande entreprise sidérurgique en Chine dispose d'un système électrique complexe avec des exigences élevées en matière de fonctionnement des équipements. contrôle de la fréquence et du courant de court-circuit. Après avoir comparé plusieurs fournisseurs, la série Usune VS1(ZN63)-24 Le disjoncteur a été choisi comme dispositif de protection de base pour le système de distribution d'énergie. Depuis son mise en service en 2024, le système a fonctionné de manière stable pendant plus de 12 mois sans aucune panne, gérant avec succès trois défauts de court-circuit, protégeant efficacement l'équipement et empêchant les pertes de courant. L'entreprise hautement reconnaît les performances du produit et les services d'installation et de mise en service fournis par le fabricant.

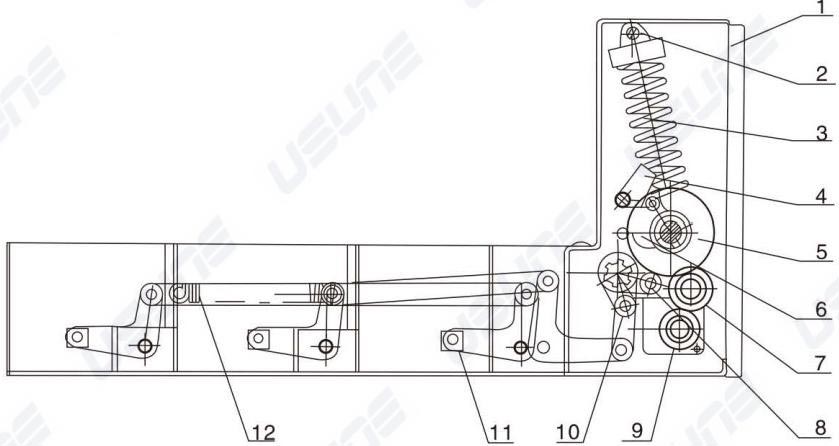

1.Boîte de commutation
2. Boulon de cils
3. Ressort de fermeture
4.Fermeture des ferrures
5. Principe du câblage électrique interne
6. Mécanisme à came/fonctionnement du mécanisme
7. Mécanisme de transmission par roue dentée
8. Levier de connexion d'entrée
9. Moteur chargé
10. Mécanisme de transmission à quatre leviers
11.Bloc de transmission
12. Mécanisme de déclenchement

Engagement du fournisseur et du fabricant : Usune, en tant que fabricant professionnel d’équipements électriques haute tension en La Chine possède une usine standardisée et une équipe professionnelle de R&D, de production et après-vente. En tant que fiable fournisseur, nous adhérons au principe de « la qualité d'abord, le client avant tout », contrôlant strictement tous les aspects de production pour garantir que les produits répondent aux normes et aux besoins des utilisateurs ; nous fournissons des services après-vente complets, y compris conseils d'installation sur site, mise en service, maintenance et formation technique, et innover et optimiser nos produits pour soutenir le développement de l’industrie du transport et de la distribution d’énergie.
