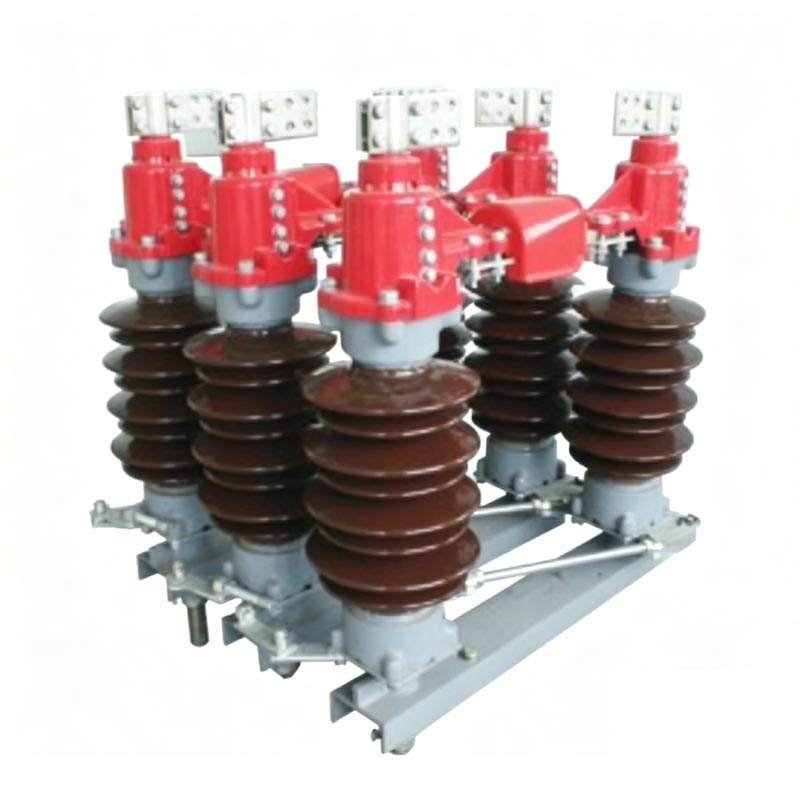

Isolateur de sectionneur 110kv 126kv

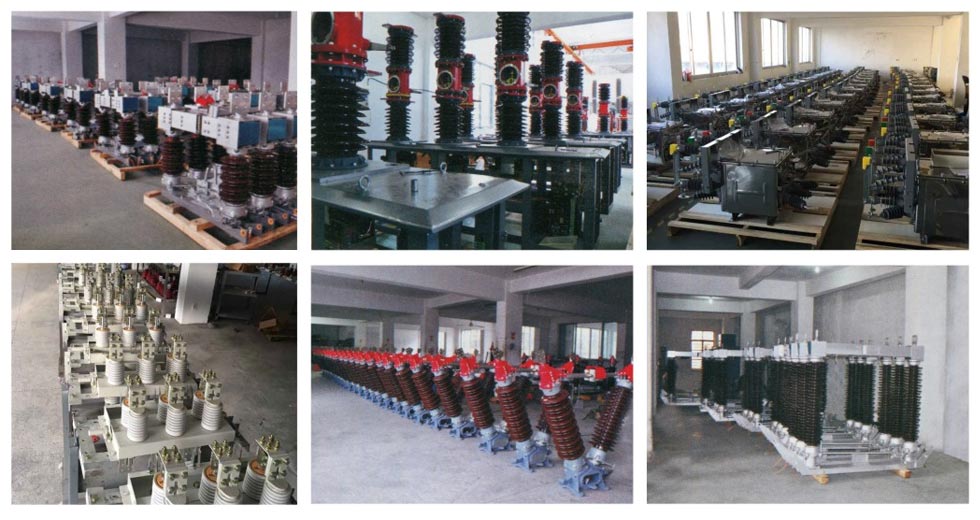

Zhejiang Usune Electric Co., Ltd. est une entreprise électrique professionnelle à haute tension dédiée à la conception, à la recherche et développement, production en usine et ventes mondiales d'équipements haute tension intérieurs et extérieurs de 12 kV à 245 kV. C'est Les produits de base comprennent des disjoncteurs à vide, des disjoncteurs SF6, des sectionneurs, des interrupteurs de charge et le GW4. Isolateur de sectionneur série 110kv 126kv. L'entreprise s'appuie sur des équipements de production avancés et des tests rigoureux Processus, sélection de matériaux standardisée, savoir-faire exquis et système complet de gestion de la qualité pour établir une base solide pour la qualité des produits.

Présentation du produit

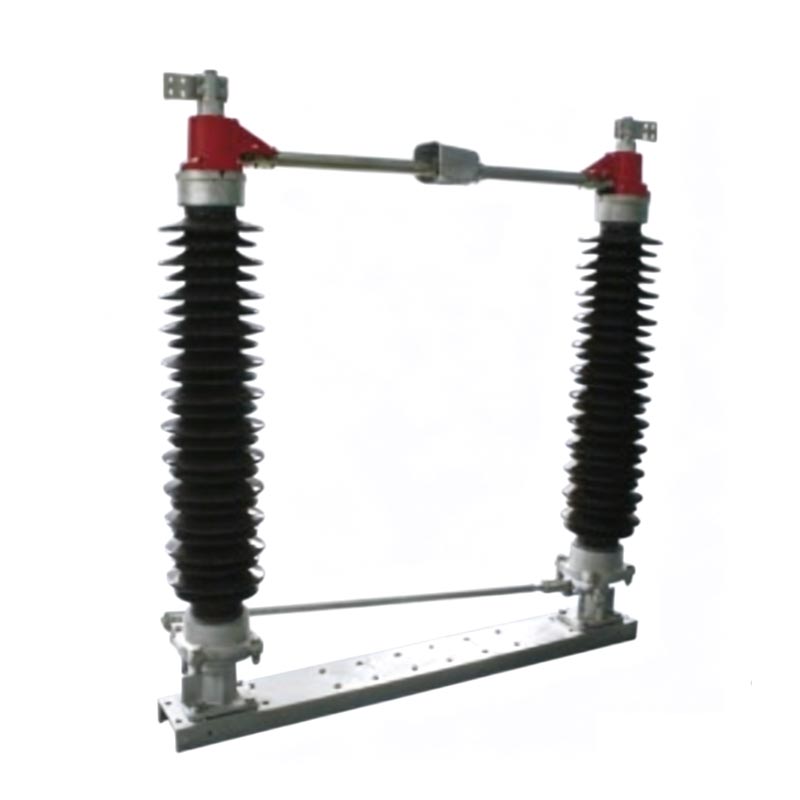

Le sectionneur haute tension extérieur série Usune GW4 est un équipement essentiel en puissance 110 kV et 126 kV. systèmes. Il est principalement utilisé pour la commutation de circuits dans des conditions à vide, offrant un espace d'isolation visible pour entretien des équipements et garantie de la sécurité des opérateurs. Les performances électriques et mécaniques du 110kv 126kv L'isolateur de sectionneur est entièrement conforme aux normes nationales GB1985 "Interrupteurs de déconnexion haute tension AC et "Interrupteurs de mise à la terre", DL486 "Conditions techniques de commande des interrupteurs de déconnexion haute tension CA" et CEI international normes.

Caractéristiques structurelles :

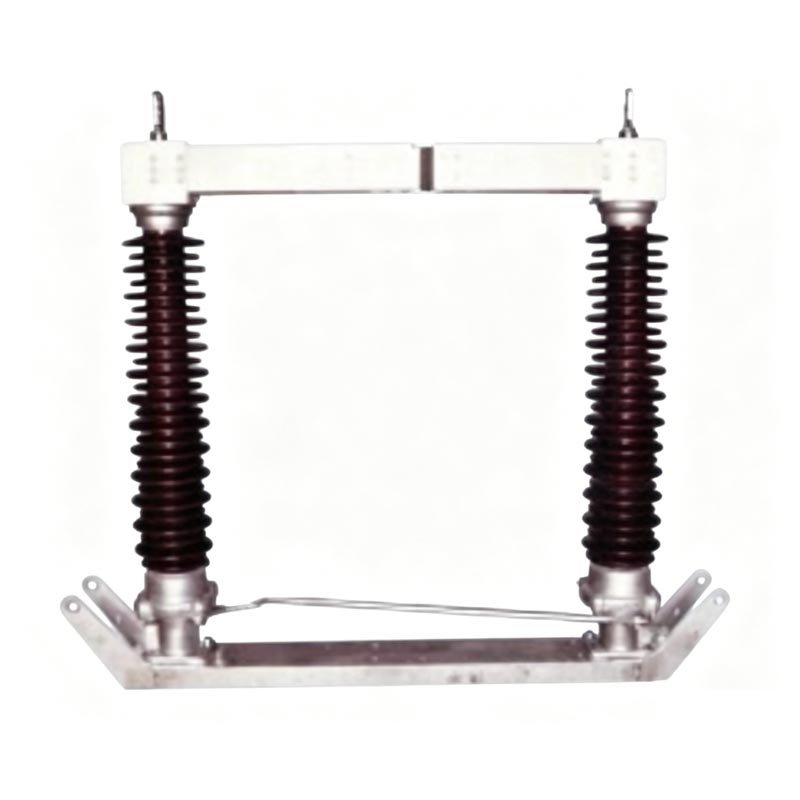

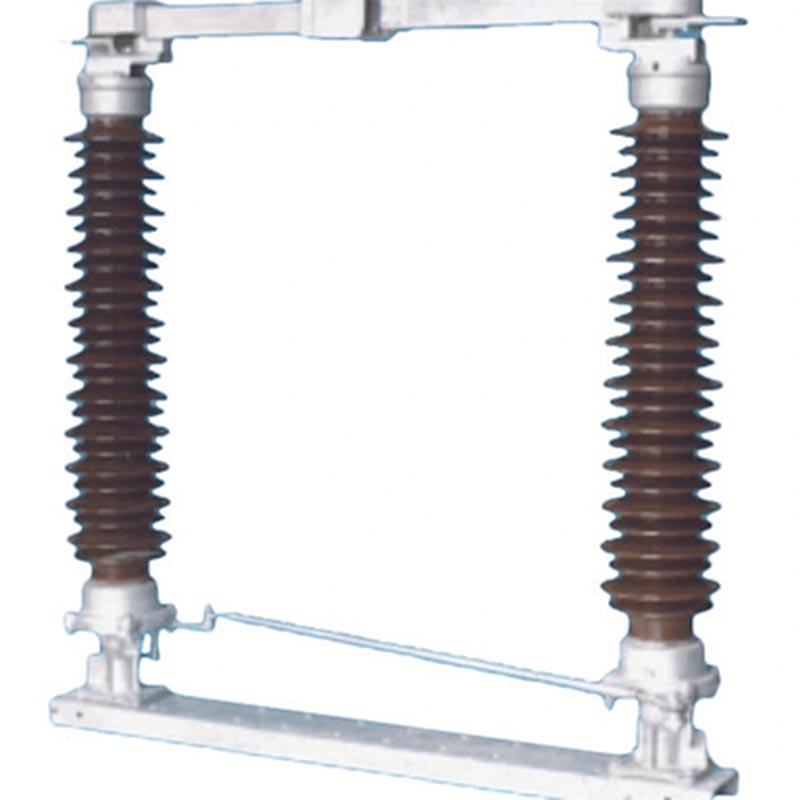

1. Type de structure : structure unipolaire à double colonne ; les trois pôles sont reliés mécaniquement via un arbre pour fonctionnement synchrone.
2. Composants de base : composés d'une base robuste, de piliers en porcelaine à haute isolation et d'un système conducteur de précision.
3. Mécanisme de fonctionnement : Chaque pôle contient deux piliers en céramique montés sur roulements. L'interrupteur conducteur est divisé en deux moitiés, qui tournent horizontalement de 91° via un mécanisme de réticulation pour obtenir une ouverture synchrone et fermant dans le même sens.
4. Point de contact : situé entre les deux piliers en céramique, assurant un contact stable et une résistance extrêmement faible.

Avantages techniques :

1. Conforme et fiable : entièrement conforme aux normes nationales et CEI, offrant des performances stables et une longue durée de vie. durée de vie.
2. Excellente isolation : les piliers en céramique de haute qualité offrent une résistance d'isolation élevée et une excellente anti-pollution et des performances anti-flasque.
3. Fonctionnement fluide : le mécanisme de liaison de précision garantit un fonctionnement flexible et fluide avec une usure mécanique minimale.
4. Installation et maintenance pratiques : structure compacte et raisonnable, installation facile sur site et minimale entretien.
5. Forte adaptabilité environnementale : convient à divers climats extérieurs, y compris les climats à haute altitude, pollués et zones côtières.

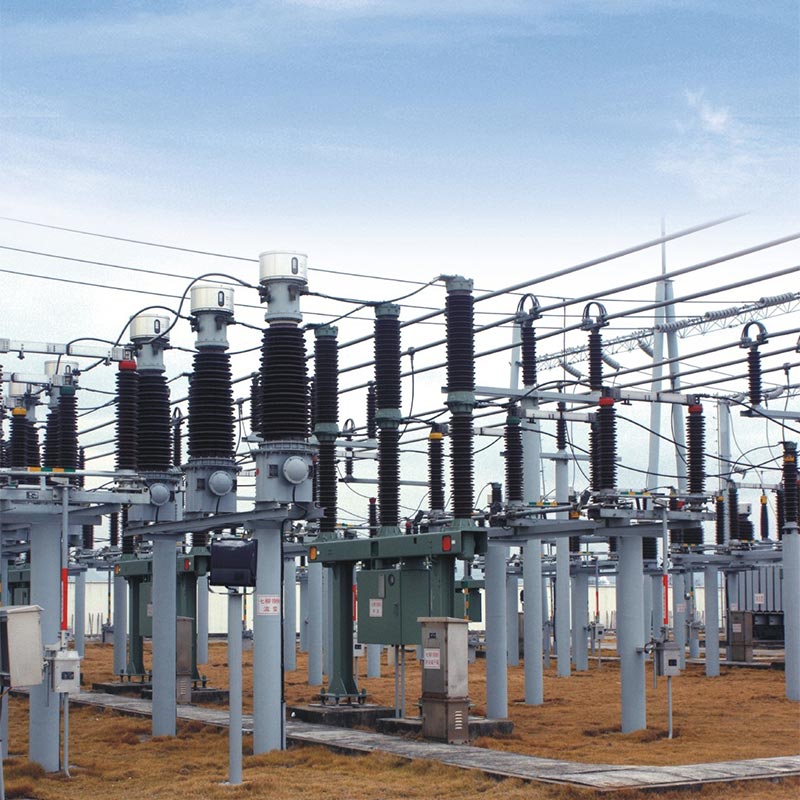

Cas d'application concret

1. Nom du projet : Projet de mise à niveau de la sous-station urbaine de 110 kV dans l'est de la Chine
2. Emplacement : Province du Zhejiang, Chine
3. Période : 2024-2025
4. Détails : Usune a fourni 36 sectionneurs GW4-126kV pour ce projet clé de mise à niveau du réseau électrique urbain afin d'améliorer la fiabilité de l'alimentation électrique d'une zone commerciale et résidentielle de 20 kilomètres carrés.
5. Performance opérationnelle : L'installation et la mise en service ont été réalisées avec succès dans un délai de 45 jours. Stable le fonctionnement a été réalisé sous la charge estivale de pointe (1,2 fois le courant nominal) en 2025, sans surchauffe ni mauvais contact problèmes. Aucun défaut n’a été constaté lors des inspections annuelles d’isolation et mécaniques. La charge de travail de maintenance a été réduite de 40 % par rapport aux anciens interrupteurs, améliorant considérablement la sécurité de la maintenance des sous-stations.
6. Commentaires des clients : « Les sectionneurs Usune ont considérablement amélioré la sécurité et l'efficacité de la sous-station. opération. Leur qualité et leur stabilité sont exceptionnelles. Nous continuerons à choisir Usune comme fournisseur privilégié. »

Principaux paramètres techniques

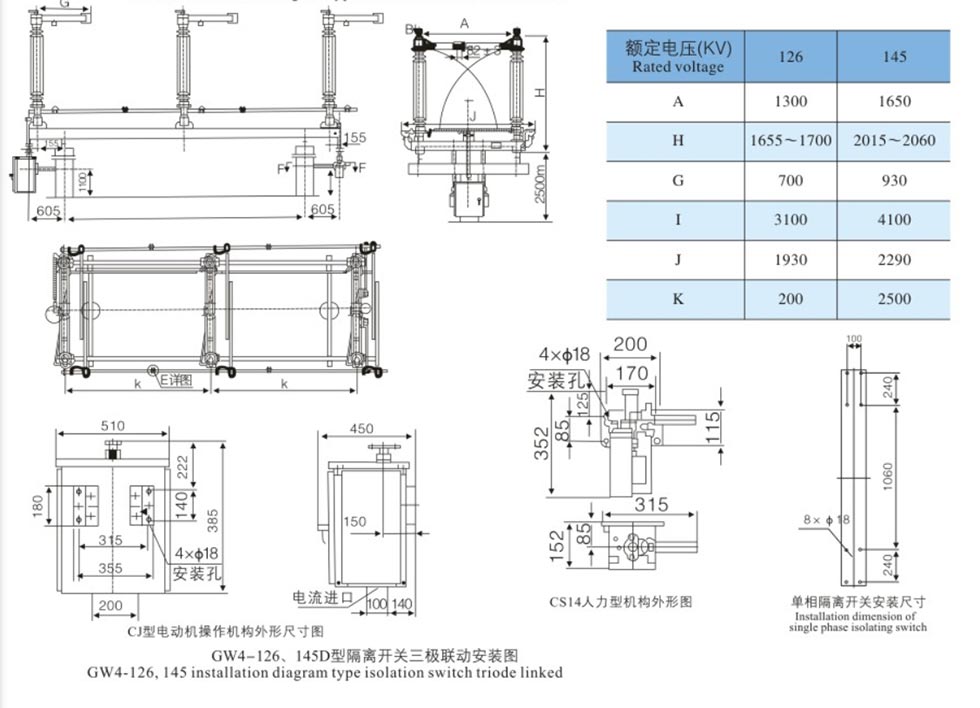

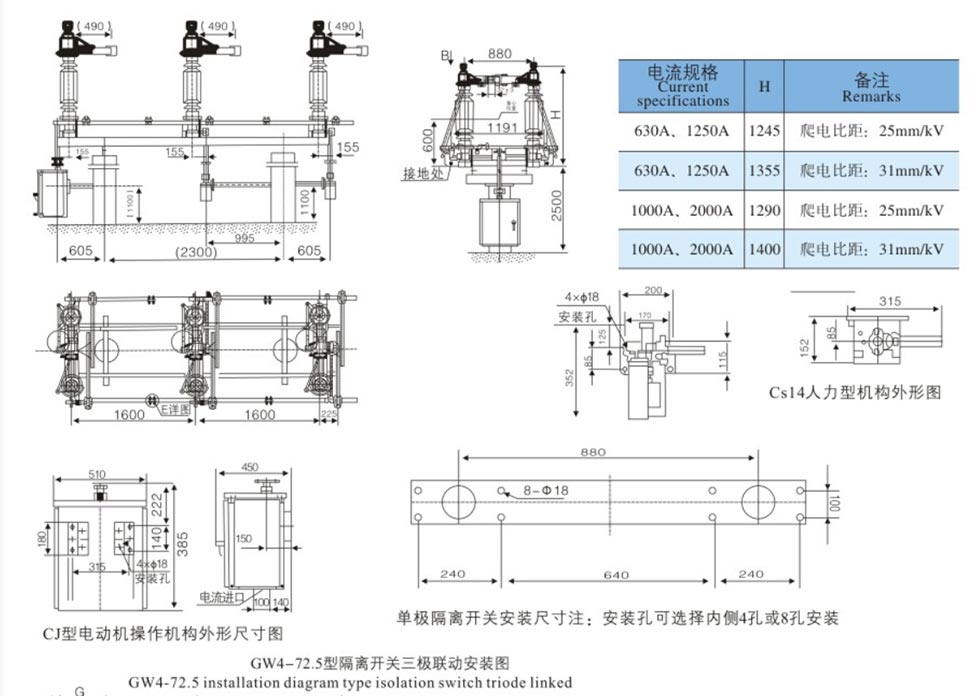

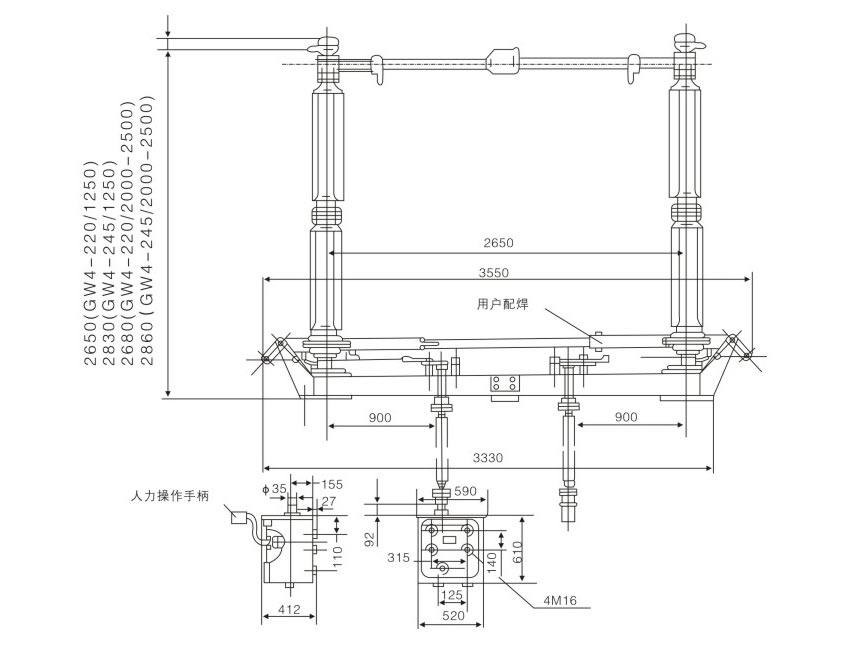

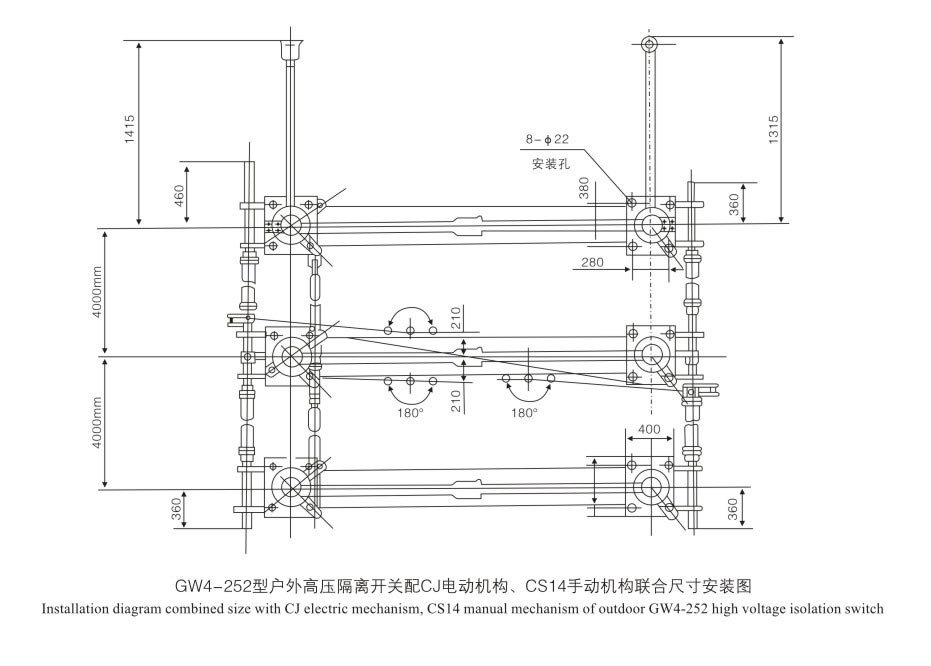

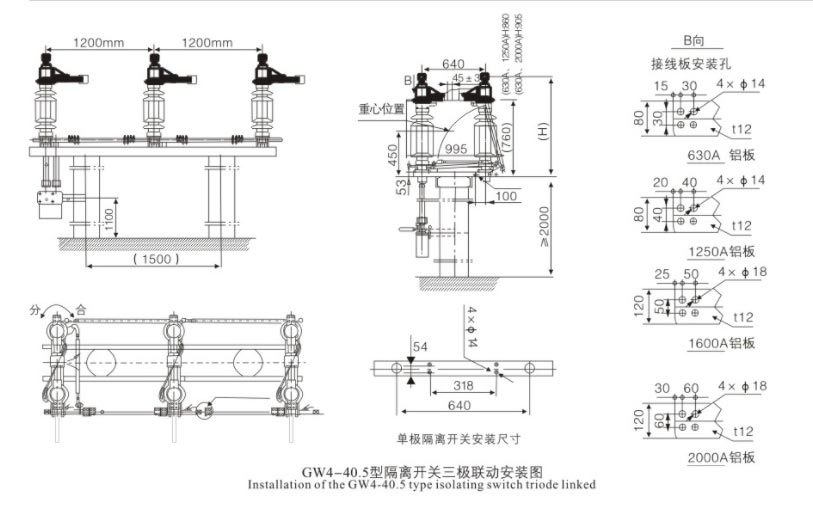

Dimensions extérieures

Référence du projet

Projet de lancement de fusée Cas-space

Rapport d'essai

FAQ

Q1 : L'isolateur de sectionneur 110 kV 126 kV de la série GW4 peut-il interrompre le courant de charge ou le courant de court-circuit ?

R : Non. Les isolateurs de sectionneur 110 kv 126 kv sont conçus uniquement pour la commutation de circuits dans des conditions à vide. avec tension. Ils doivent être utilisés conjointement avec des disjoncteurs. Avant toute utilisation, le circuit doit être déconnecté à l'aide du disjoncteur pour assurer la mise hors tension avant d'actionner le sectionneur.

Q2 : À quelles conditions environnementales ce produit est-il adapté ?

R : Il peut fonctionner de manière stable dans les environnements suivants : température ambiante de -30 ℃ à +40 ℃ ; altitude ≤2000m (plus élevée les modèles d'altitude peuvent être personnalisés sur demande) ; niveau de pollution allant de général à modéré à fort (des modèles résistants à la pollution sont disponibles) ; vitesse du vent ≤35 m/s ; intensité sismique ≤8 degrés.

Conclusion

En tant que fabricant professionnel d'équipements électriques haute tension, la série GW4 110kv 126kv d'Usune Electric Les isolateurs d'isolateur de sectionneur combinent une conception avancée, des matériaux de haute qualité et une fabrication de précision, ce qui en fait un choix idéal pour les centrales électriques, les sous-stations et les grandes installations industrielles. Ils fournissent un coffre-fort, protection d'isolation électrique fiable et durable. Basé sur un système qualité complet et un domaine mature performance, Usune s’engage à soutenir divers projets d’infrastructures électriques critiques dans le monde entier.
