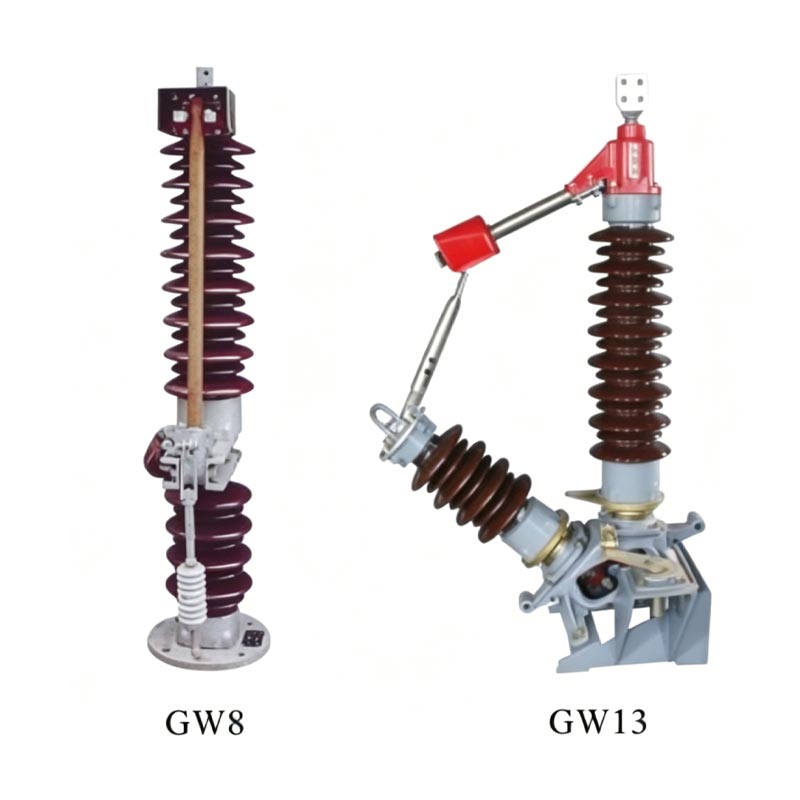

Les sectionneurs haute tension des séries Usune GW8 et GW13 pour les systèmes de mise à la terre neutre des transformateurs sont des sectionneurs haute tension extérieurs. équipement électrique spécialement conçu pour les systèmes de mise à la terre du point neutre des transformateurs. Convient pour 50 Hz/60 Hz CA systèmes, ils sont disponibles dans des spécifications de tension de 40,5 kV, 72 kV et 110 kV. Leur fonction principale est de commuter en toute sécurité l'état de connexion du point neutre du transformateur dans des conditions à vide, répondant aux exigences de sécurité pour l'alimentation commutation du mode de fonctionnement du système et maintenance des équipements.
1. Série GW8 : peut être équipée d'un mécanisme de commande électrique de type CJ ou d'un mécanisme de commande manuel de type CS8, adapté aux scénarios de mise à la terre de point neutre dans les sous-stations conventionnelles.
2. Série GW13 : peut être équipée d'un mécanisme de commande électrique de type CJ ou d'un mécanisme de commande manuel de type CS14. mécanisme, offrant un fonctionnement plus flexible et une plus grande fiabilité.

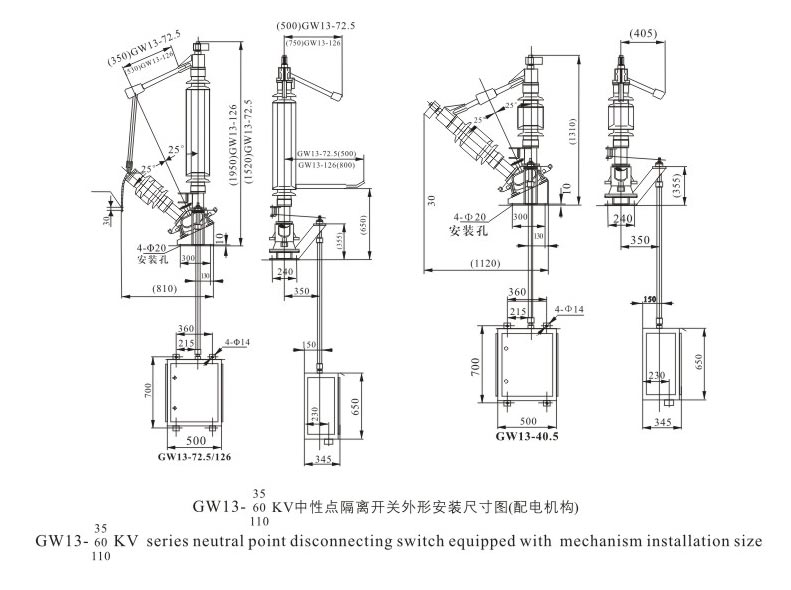

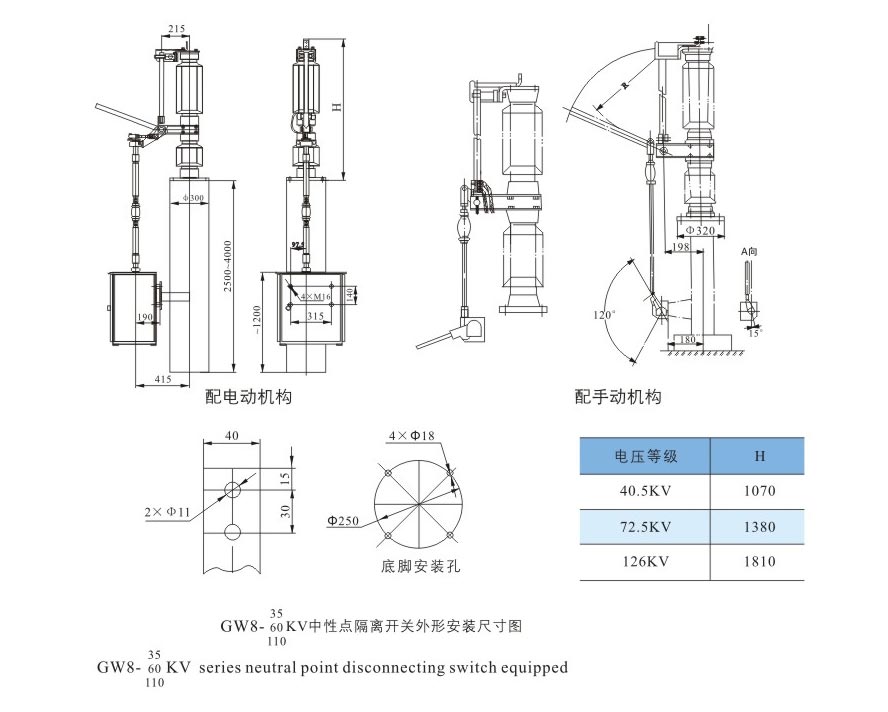

Les sectionneurs haute tension des séries GW8 et GW13 pour les systèmes de mise à la terre neutre du transformateur adoptent un connecteur unipolaire. structure, composée principalement d'un corps de poteau et d'un mécanisme de commande.
Comprend une base, un poteau isolant, un bras conducteur, des contacts, etc. Le poteau isolant fournit une alimentation électrique fiable. Isolation, le bras conducteur et les contacts forment le circuit conducteur principal, et la base assure la stabilité mise en place.
Entraîne la rotation du bras conducteur via une liaison, réalisant l'action d'ouverture et de fermeture du sectionneur interrupteur. Un positionnement précis et un fonctionnement stable garantissent une déconnexion claire et fiable après ouverture.
Utilise des matériaux isolants de haute qualité et une conception de contact précise, avec une excellente résistance d'isolation et performances d'extinction d'arc, garantissant une commutation sûre à vide.
Prend en charge les modes de fonctionnement électrique et manuel, s'adaptant au contrôle automatique et au fonctionnement manuel sur site besoins de différents scénarios.
Conçu spécifiquement pour une utilisation en extérieur, résistant aux températures élevées et basses, à l'humidité, à la corrosion et à la pollution, adapté à divers environnements extérieurs difficiles.
Une sélection rigoureuse des matériaux et un contrôle des processus, associés à un système complet de gestion de la qualité, aboutissent à un faible taux d'échec et fonctionnement stable à long terme.
Structure compacte, installation et maintenance faciles, réduisant efficacement les opérations et la maintenance ultérieures les coûts.
Une sous-station centrale urbaine de 220 kV dans l'est de la Chine utilise le sectionneur haute tension Usune GW8-110 kV pour transformateur Système de mise à la terre neutre pour son transformateur principal. Cette sous-station est responsable de l'alimentation électrique de la ville centre, nécessitant une fiabilité et une sécurité des équipements extrêmement élevées. Depuis sa mise en service en 2022, les équipements a réalisé avec succès des milliers d'opérations de commutation de point neutre. Lors de l'entretien annuel et du réseau les ajustements du mode de fonctionnement, son fonctionnement flexible et ses performances de contact fiables ont efficacement assuré le la sécurité personnelle du personnel de maintenance et le fonctionnement stable du réseau électrique.
Une grande sous-station de parc éolien du nord-ouest de la Chine a sélectionné les sectionneurs haute tension Usune GW13-72kV pour le système de mise à la terre du neutre du transformateur. La région présente des conditions naturelles difficiles, avec de grandes différences de température et des vents forts. et les tempêtes de sable et la haute altitude. Les produits de la série GW13, avec leur excellente adaptabilité extérieure et leur excellente résistance à la corrosion résistance, fonctionnent de manière stable depuis plus de trois ans, coopérant efficacement avec le transformateur du parc éolien système de protection de mise à la terre du point neutre pour assurer le fonctionnement sûr et stable de la production d'énergie éolienne système et la connexion fluide au réseau électrique.
| Article | Unité | GW8 | GW13 | |||||
| modèle | GW8 | GW13 | ||||||
| Tension nominale | kV | 40.5 | 72.5 | 126 | 40.5 | 72.5 | 126 | |
| Tension de tenue à la fréquence industrielle de 1 min | kV | 85 | 140 | 230 | 85 | 160 | 230 | |
| La tension de tenue aux chocs de foudre | kV | 185 | 325 | 550 | 185 | 350 | 550 | |
| Courant nominal | A | 630 | 630, 1250 | |||||
| Courant de tenue de courte durée nominal | kA/s | 25/4 | 31,5/4 | |||||
| Courant de tenue de crête nominal | kA | 63 | 80 | |||||
| Charge nominale aux bornes mécaniques (niveau) | N | 750 | 750 | 1000 | 750 | 1000 | 1250 | |
| Actionneur de moteur | Modèle | CJ | CJ | |||||
| Tension du moteur | V | AC380, AC220, DC220, DC110 | AC380, AC220, DC220, DC110 | |||||
| Boucle de contrôle de tension | V | AC380, AC220, DC220, DC110 | AC380, AC220, DC220, DC110 | |||||
| Points, heure de fermeture | s | 7 ± 1 | 7 ± 1 | |||||
| Angle de sortie | 180° | 180° | ||||||
| Actionneur humain | Modèle | CS8-5 | CS14 | |||||
| Boucle de contrôle de tension | V | AC220 | AC220 | |||||
R : La principale différence réside dans le mécanisme de fonctionnement correspondant et dans certaines conceptions structurelles. La série GW8 est équipé d'un mécanisme électrique de type CJ ou d'un mécanisme manuel de type CS8 ; la série GW13 est équipée d'un Mécanisme électrique de type CJ ou mécanisme manuel de type CS14. Structurellement, il présente un contact rotatif optimisé conception, offrant des capacités autonettoyantes améliorées et une meilleure adéquation aux environnements extérieurs difficiles.
R : Oui. Cette série est conçue spécifiquement pour une utilisation en extérieur, avec une forte adaptabilité environnementale. Il peut fonctionner normalement à des altitudes ≤1000m (des altitudes plus élevées peuvent être personnalisées) et à des températures allant de -40℃ à +40℃. Il possède une excellente résistance à l'humidité, à la pollution et à la corrosion. Spécial anticorrosion et des traitements antigivrants peuvent être fournis selon les besoins des utilisateurs.
Les transformateurs des séries Usune GW8 et GW13 (déconnexion haute tension pour système de mise à la terre neutre du transformateur) sont produits de haute qualité intégrant une technologie de pointe, une qualité fiable et d’excellentes performances. En tant que fabricant et fournisseur professionnel en Chine, Usune adhère toujours aux principes de qualité d'abord et client avant tout, fournissant des solutions d'équipement électrique haute tension sûres, fiables et efficaces pour le monde entier clients du système électrique. Parmi eux, les produits de sectionneur de mise à la terre du point neutre se sont répandus la reconnaissance et la confiance des clients du secteur de l'énergie en raison de leur riche expérience d'application pratique et service après-vente complet.
