Zhejiang Usune Electric Co., Ltd. est une usine professionnelle intégrant la R&D, la conception, la production et les ventes. Son principal les produits comprennent des disjoncteurs à vide haute tension intérieurs et extérieurs 12 kV ~ 245 kV, des disjoncteurs SF6, des charges interrupteurs et divers sectionneurs. C'est un fournisseur professionnel de confiance pour les projets d'ingénierie énergétique à la fois au niveau national et international.
Le sectionneur Usune Gw4 est spécialement conçu pour les systèmes d'alimentation triphasés AC 50 Hz/60 Hz. Son primaire La fonction est de connecter ou de déconnecter des circuits haute tension dans des conditions sous tension et à vide et de fournir des dégagement d'isolation électrique pour l'entretien des jeux de barres, disjoncteurs, transformateurs et autres haute tension équipement.
-GB 1985-2004 : sectionneurs haute tension CA et interrupteurs de mise à la terre
-IEC 62271-102 : Appareillage de commutation et de contrôle haute tension
-GB/T 11022 : Spécifications générales pour les appareillages de commutation et de contrôle haute tension

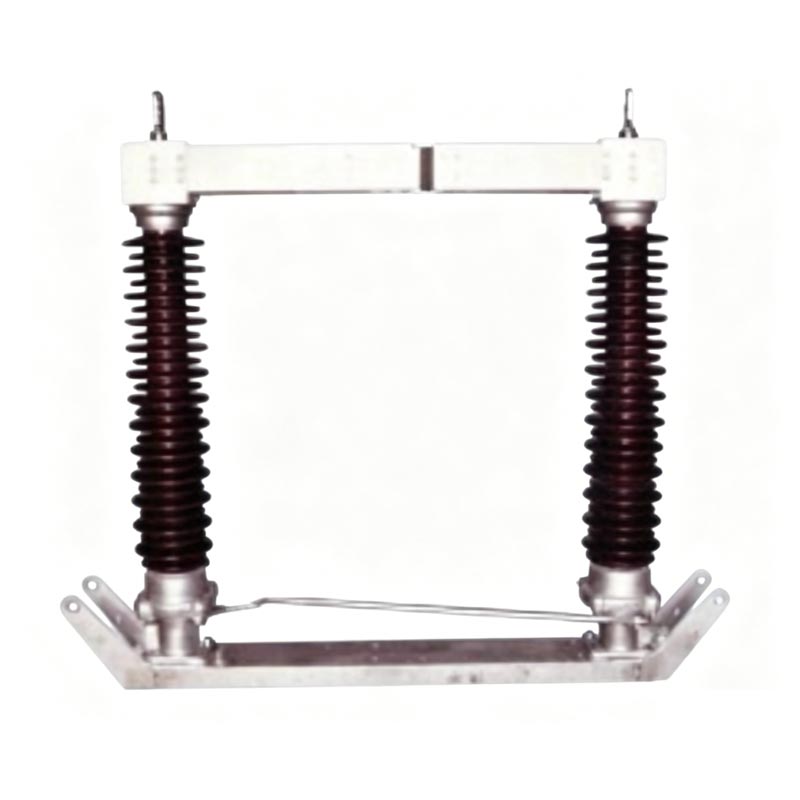

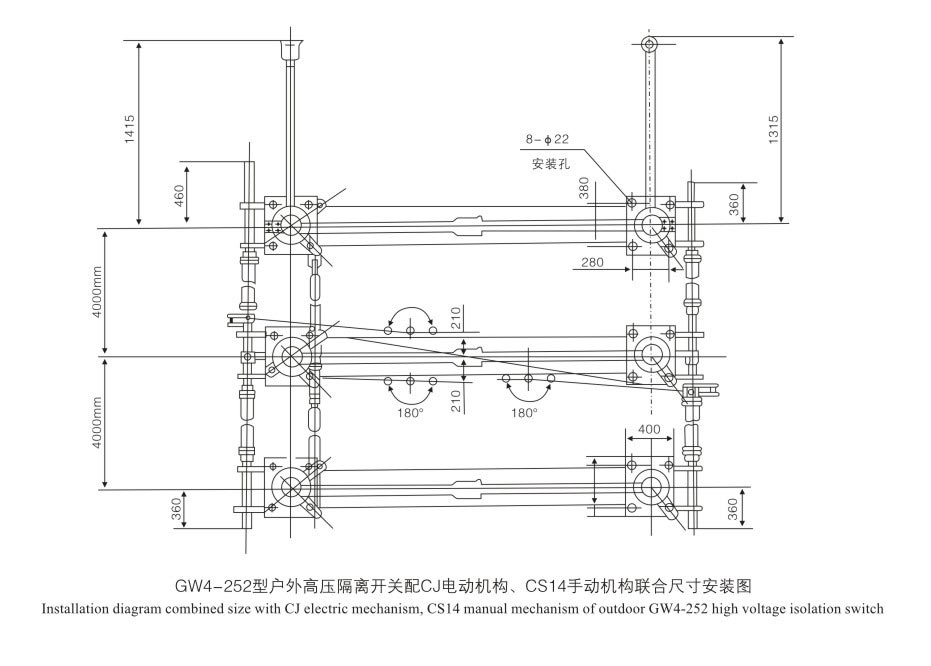

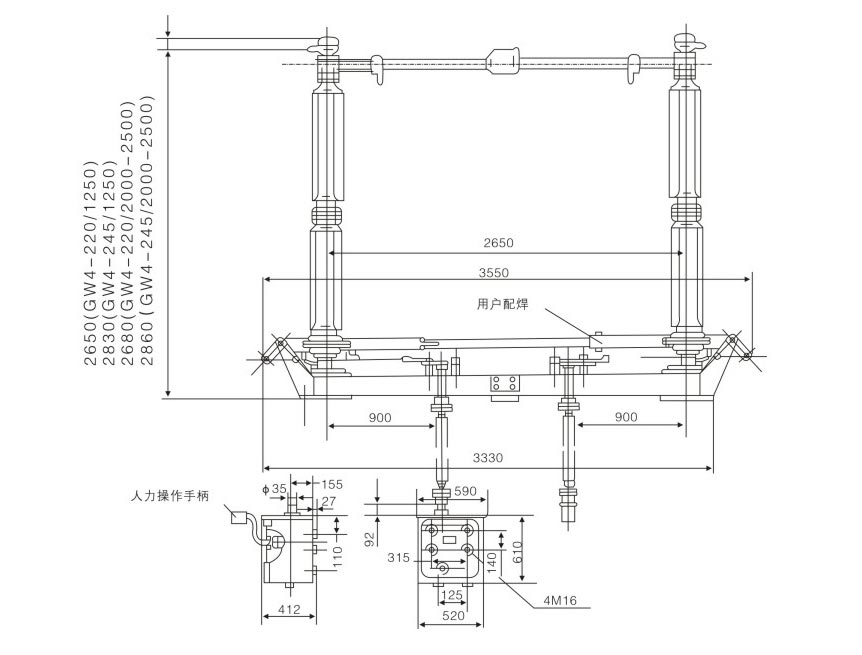

Série GW4 : Isolateur à double poste, à rotation horizontale, de type interrompu
1. Structure isolante à double poteau, deux isolateurs par phase tournent horizontalement à 90° de manière synchrone.
2. Les contacts principaux sont des contacts en cuivre plaqué argent à rupture centrale, une faible résistance de contact et une bonne conductivité.
3. La base est en acier galvanisé à chaud, avec des roulements scellés, résistants à la corrosion et durables.
4. Le sectionneur GW4 peut être équipé d'interrupteurs de mise à la terre simple face ou double face, avec mécanique
verrouillage pour assurer la sécurité de fonctionnement.
5. Le mécanisme de commande peut être manuel (CS14G, CS17G) ou électrique (CJ6B, CJ11, XCJ-I).
| Paramètre | Spécification |
| Tension nominale | 126 kV (système 110 kV) |
| Fréquence nominale | 50 Hz |
| Courant nominal | 630A, 1250A, 1600A, 2000A, 2500A |
| Courant de tenue nominal de courte durée (1 s) | 31,5 kA, 40 kA, 50 kA |
| Courant de tenue de crête nominal | 80kA, 100kA, 125kA |
| Tension de tenue CA sèche 1 min | - Vers la terre : 140kV - Sur coupure : 160kV |
| Température de fonctionnement | -40°C à +40°C |
| Altitude | ≤ 2000m |

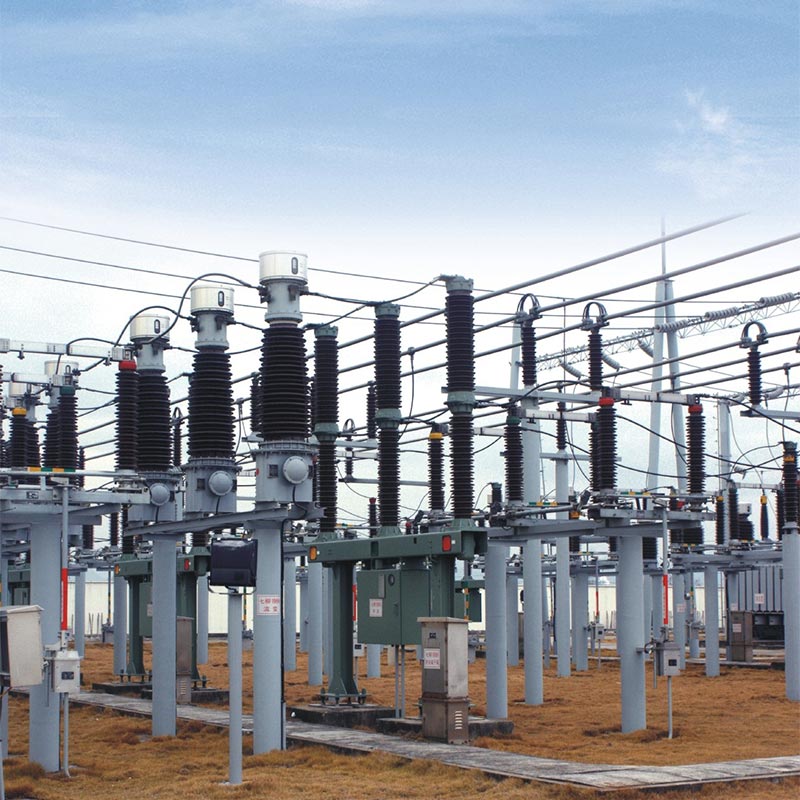

Un projet de sous-station éolienne de 110 kV...
Ce projet est situé dans une région nordique avec des écarts de température importants, nécessitant des équipements élevés fiabilité et résistance au froid. Le projet a sélectionné plusieurs sectionneurs Usune GW4, équipés de prises électriques. mécanismes et interrupteurs de mise à la terre double face. Depuis de nombreuses années depuis la mise en service, l'équipement a fonctionné de manière stable, avec des actions mécaniques fiables et une excellente résistance à la corrosion, assurant efficacement la sécurité de la maintenance des sous-stations et l'efficacité des opérations quotidiennes, méritant les éloges de l'utilisateur.

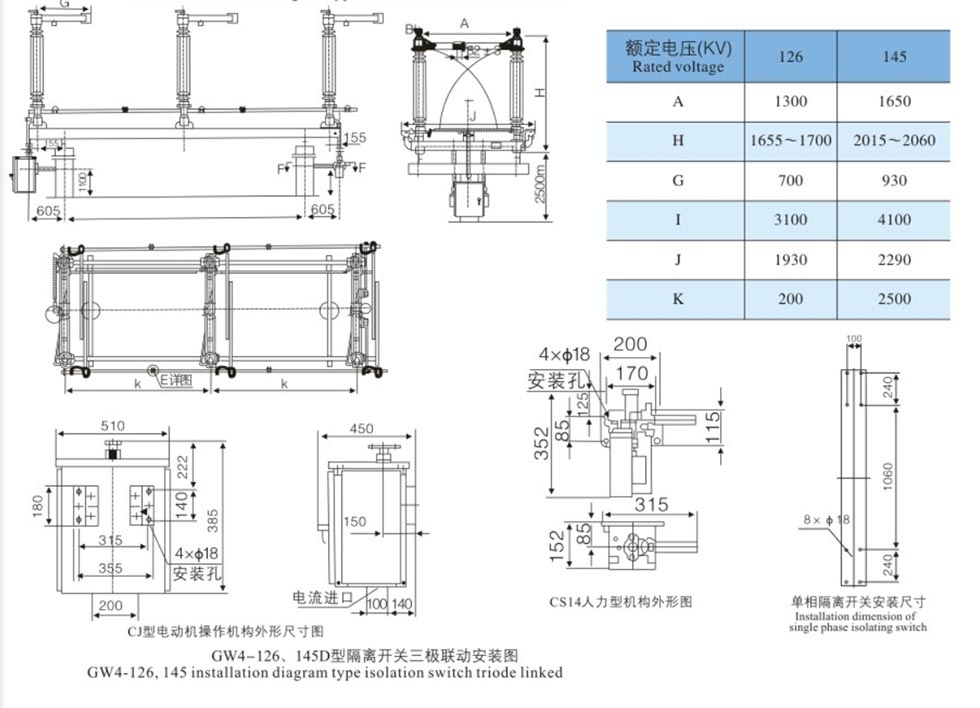

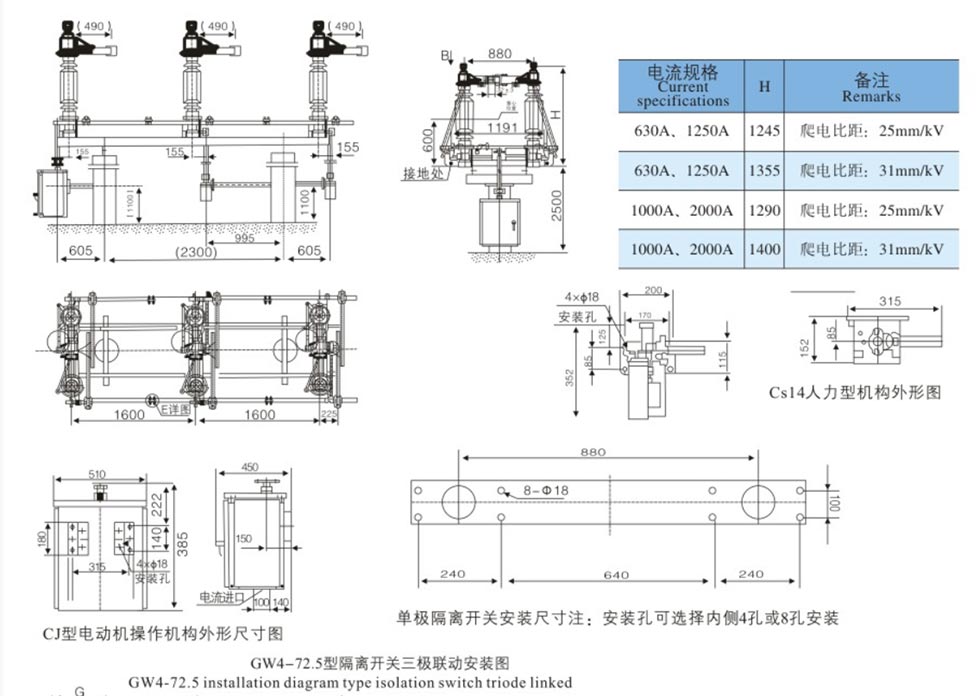

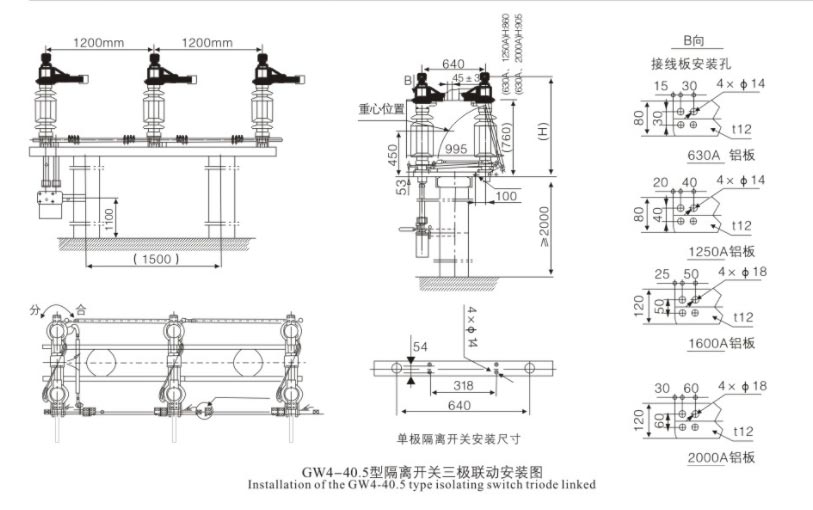

| Article | Unité | Paramètres | |||||
| Tension nominale | kV | 40.5 | 72.5 | 126 | 145 | ||
| Niveau d'isolation nominal | Tension de tenue à fréquence industrielle 1 min (valeur efficace) | Par terre | kV | 95 | 160 | 230 | 275 |
| Fracture | kV | 118 | 200 | 230+70 | 275+85 | ||
| Courant assigné de tenue aux chocs de foudre (crête) | Par terre | kV | 185 | 350 | 550 | 650 | |
| Fracture | kV | 215 | 410 | 550+110 | 650+120 | ||
| Fréquence nominale | Hz | 50/60 | |||||
| Courant nominal | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Courant de tenue de courte durée nominal | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Courant de tenue de crête nominal | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Durée nominale de court-circuit | Couteau/Épée | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Charge nominale aux bornes mécaniques | Horizontale et verticale | N | 1250 | 1250 | 1250 | 1250 | |
| Horizontal | N | 750 | 750 | 750 | 750 | ||
| Force verticale | N | 1000 | 1000 | 1000 | 1000 | ||
| Distance d'isolement | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Durée de vie mécanique | Fois | 5000 | 5000 | 1000 | 5000 | ||
| Actionneur de moteur | Modèle | CJ | CJ | CJ | CJ | ||
| Tension du moteur | V | AC380, AC220, DC220, DC110 | |||||
| Boucle de contrôle de tension | V | AC380, AC220, DC220, DC110 | |||||
| Points, heure de fermeture | s | 7 ± 1 | |||||
|
Actionneur humain |
Modèle | CS14 CS17 | |||||
| Tension de verrouillage électromagnétique | V | AC220, DC220, DC110 | |||||
• Isolateurs : Pas de fissures, de dommages ou de saletés.
• Contacts : Surface propre et argentée intacte.
• Fixations : Tous les boulons sont serrés.
• Mécanisme : Rotation douce ; lubrifier les pièces mobiles.
• Verticalité de l'isolant : Ajuster avec des cales (max 3mm par emplacement).
• Synchronisation triphasée : Régler les manivelles et les biellettes.
• Pression de contact : assurer une insertion et une pression correctes.
• Fonctionner uniquement à SANS CHARGE ; confirmer que le disjoncteur est ouvert.
• Fonctionnement manuel : utilisez la poignée de commande ; éviter une force excessive.
• Fonctionnement motorisé : Utiliser la commande locale/à distance ; position du moniteur.
• Verrouillage : Ne forcez pas le fonctionnement s'il est verrouillé.
• Révision périodique : tous les 1 à 2 ans.
• Nettoyer les isolateurs et les contacts ; appliquer de la vaseline industrielle.
• Lubrifier les roulements et les pièces de transmission.
• Vérifiez les boulons desserrés, les contacts usés et les dommages sur l'isolant.
• Après un court-circuit : Inspectez immédiatement.
• Impossible de fonctionner : vérifiez le verrouillage, la tringlerie bloquée ou le moteur défectueux.
• Phases asynchrones : Régler les bielles de réticulation.
• Surchauffe des contacts : Nettoyer et resserrer ; vérifier le placage d'argent.
R : Non. Le sectionneur GW4 convient uniquement à l'isolation et à la commutation sous tension uniquement, sans charge. conditions. Il n'a pas de capacité d'extinction d'arc et il est strictement interdit de fonctionner sous charge. Il doit être utilisé conjointement avec un disjoncteur.
R : Le verrouillage mécanique applique une séquence de fonctionnement sûre : interrupteur principal ouvert → interrupteur de mise à la terre fermé ; interrupteur de mise à la terre ouvert → interrupteur principal fermé, empêchant un mauvais fonctionnement et assurant la sécurité de la maintenance personnels.
R : Le type standard convient aux environnements avec une altitude de ≤2000 m et une température de -40℃ à +40℃, qui peut répondre aux besoins de la plupart des sous-stations extérieures ; pour les zones spéciales de haute altitude ou fortement polluées, Des solutions d'isolation renforcée et anti-corrosion peuvent être personnalisées.
