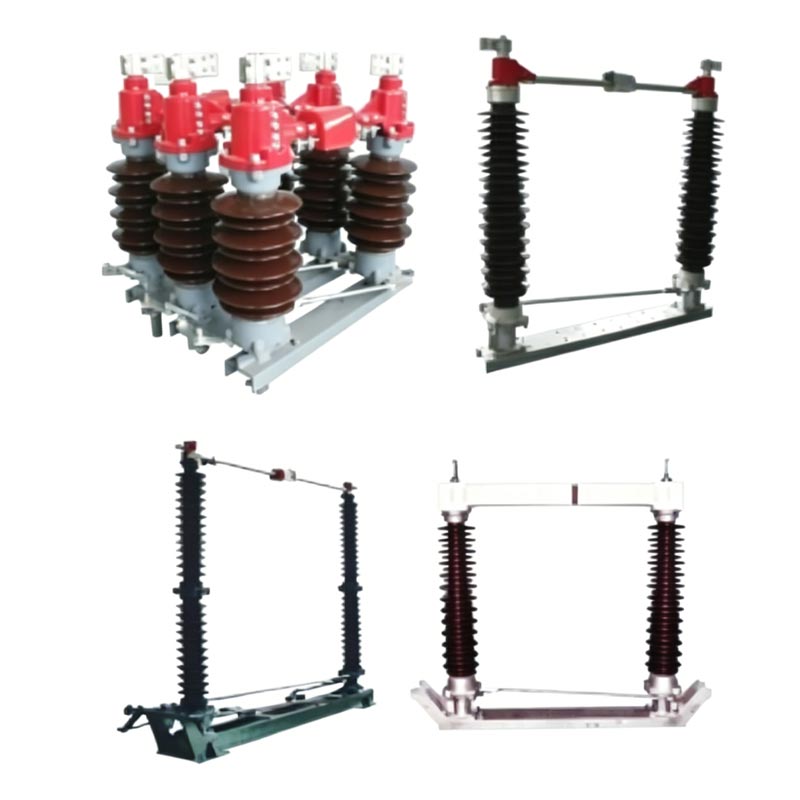

Interrupteur sectionneur 110kv 1250a 2000a

Le sectionneur 110kV 1250A 2000A est un appareil électrique extérieur haute tension triphasé AC 50Hz avec un tension nominale de 126 kV (niveau 110 kV) et un courant nominal de 1 250 A/2 000 A. Il est principalement utilisé pour l'ouverture et la fermeture opérations dans des conditions à vide, isolant de manière fiable l'équipement de maintenance des lignes sous tension et formant un espace clairement cassure visible.

Usune, en tant qu'usine professionnelle spécialisée dans la R&D et la fabrication d'appareillages haute tension, propose produits pour les sous-stations de transmission principales de 110 kV, répondant aux exigences de fonctionnement sûr du réseau électrique.

Caractéristiques structurelles

1. Structure rotative horizontale à double colonne

Chaque phase dispose de deux colonnes isolées qui tournent de manière synchrone à 90° horizontalement pour réaliser l'ouverture et la fermeture ; le La base est en acier galvanisé à chaud avec des roulements scellés, ce qui la rend résistante à la corrosion et durable.

2. Système de contact à haute conductivité

Les contacts principaux de type divisé du sectionneur 110 kV 1 250 A 2 000 A sont en cuivre plaqué argent, ce qui entraîne faible résistance de contact, capacité de charge de courant élevée et surchauffe minimale pendant un fonctionnement à long terme.

3. Interrupteur de mise à la terre et verrouillage en option

Les modèles avec interrupteurs de mise à la terre sont équipés de verrouillages mécaniques fiables, suivant strictement la séquence de "interrupteur principal ouvert → interrupteur de mise à la terre fermé ; interrupteur de mise à la terre ouvert → interrupteur principal fermé", empêchant efficacement mauvaise opération.

4. Mécanisme de fonctionnement flexible

Peut être configuré avec des mécanismes manuels CS14G ou CS17G, ou des mécanismes électriques CJ6B ou CJ11, prenant en charge les télécommande.

Principaux paramètres techniques

Avantages des applications

1. Haute fiabilité

- Fabriqué à l'aide d'équipements de production avancés et de méthodes de test rigoureuses pour garantir la cohérence et la cohérence du produit. stabilité.
- Des matériaux standards de haute qualité et un savoir-faire exquis constituent une base solide pour la qualité du produit.
- Un système complet de gestion de la qualité couvre l'ensemble du processus de production, depuis l'entreposage des matières premières jusqu'à livraison du produit fini.

2. Large adaptabilité environnementale

- Les modèles standard peuvent fonctionner de manière stable dans une plage de température de -40 ℃ à +40 ℃, adaptée à la plupart des régions.
- Le type résistant à la pollution (GW4-126W) présente une isolation améliorée, ce qui le rend idéal pour les zones fortement polluées telles que les régions côtières, les zones industrielles ou les zones à forte poussière, brouillard salin ou corrosion chimique.
- Il peut résister à des conditions météorologiques extrêmes telles que des vents forts, de fortes pluies et des blizzards.

3. Fonctionnement sûr et pratique

- Un mécanisme de verrouillage mécanique clair empêche efficacement les erreurs de fonctionnement, garantissant ainsi la sécurité du personnel et équipement.
- Le sectionneur 110kV 1250A 2000A a une structure compacte, nécessitant peu d'espace d'installation, ce qui le rend facile à installer, à régler et à entretenir.
- Les points d'arrêt visibles fournissent une assurance de sécurité intuitive pour les opérations de maintenance.

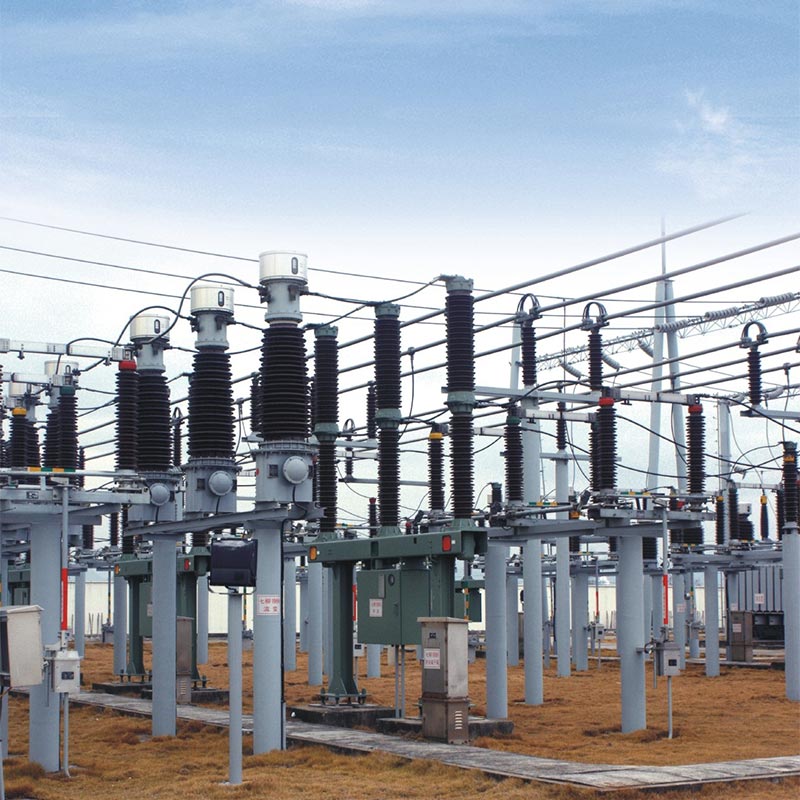

Cas d'application pratique

1. Étude de cas : Sous-station de parc éolien de 110 kV dans la zone côtière du sud-est

2. Contexte du projet : Un parc éolien de 110 kV situé dans la zone côtière du sud-est de la Chine, une zone à forte teneur en sel. concentrations de pulvérisation, humidité élevée et pollution grave.

3. Produit appliqué : interrupteur de déconnexion anti-pollution Usune GW4-126W 2000A (12 jeux)

4. Résultats de la mise en œuvre :
- Exploité avec succès pendant 5 ans sans aucune panne, s'adaptant aux conditions difficiles des embruns salés côtiers.
- L'isolant composite anti-pollution conserve d'excellentes performances d'isolation, sans fuite de fuite ni embrasement de la pollution.
- Les contacts plaqués argent sont restés brillants, avec une résistance de contact stable et aucune surchauffe ne s'est produite sous Courant de fonctionnement à long terme de 1800A.

5. Commentaires du chef de projet : « Le sectionneur Usune a démontré d'excellentes performances anti-pollution, pleinement répondant aux exigences environnementales strictes des parcs éoliens côtiers.

Principaux paramètres techniques

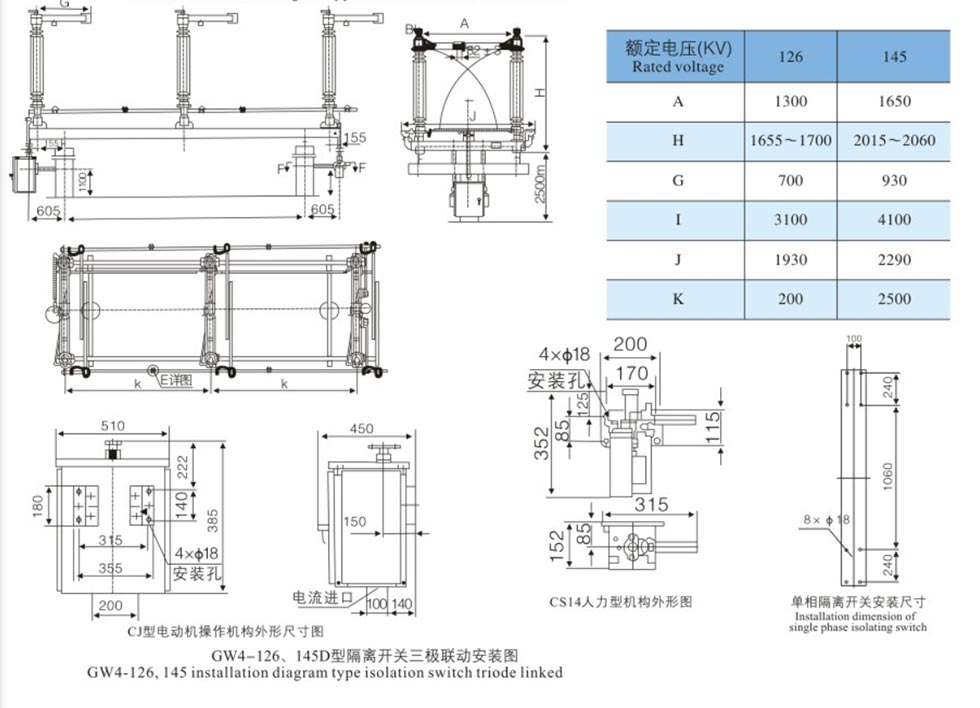

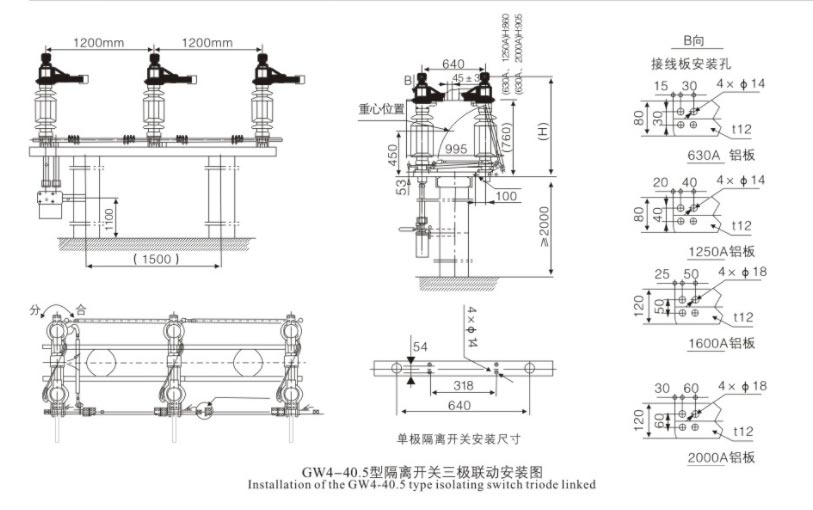

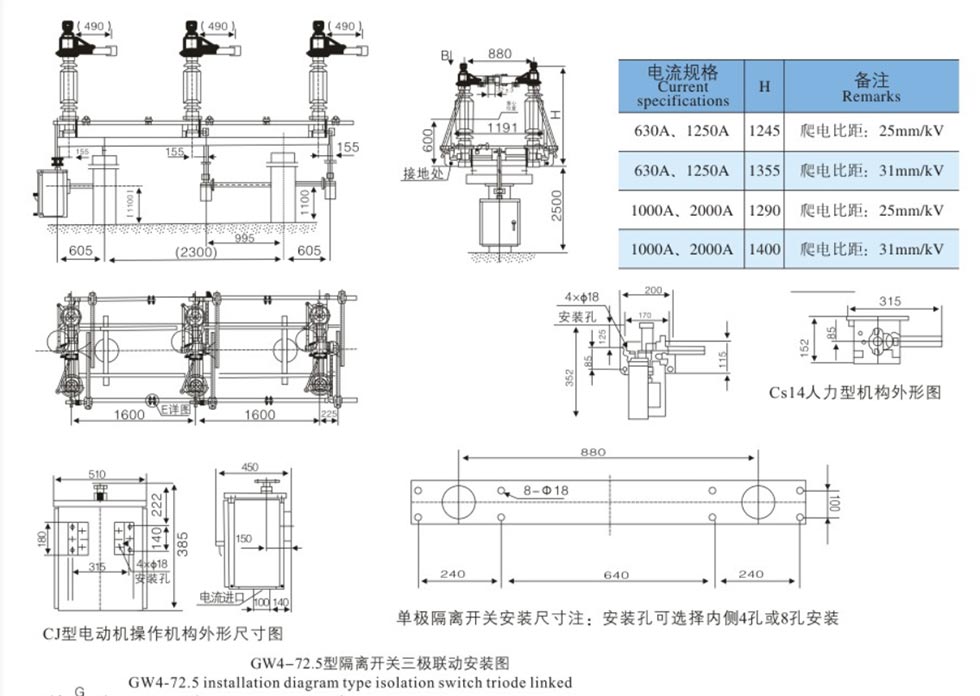

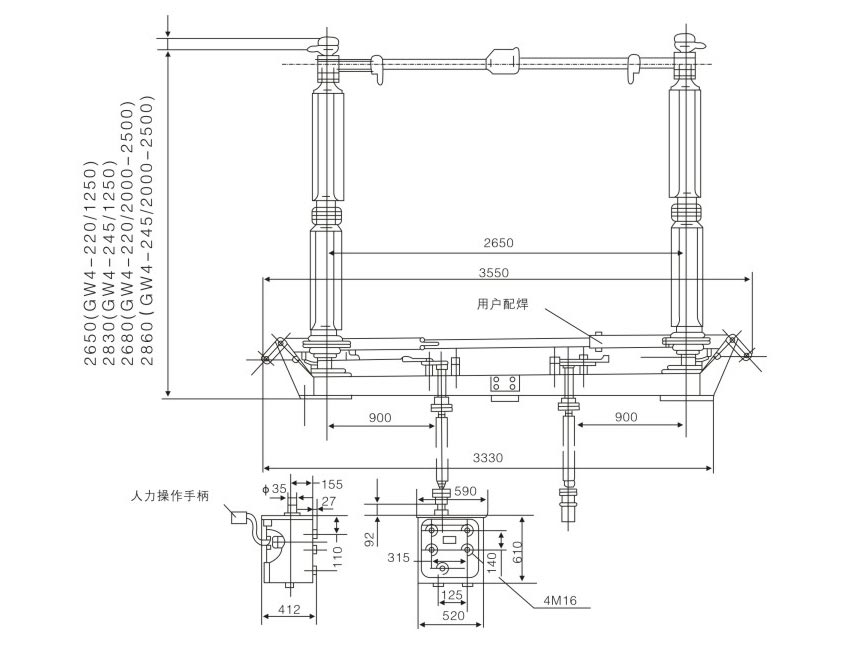

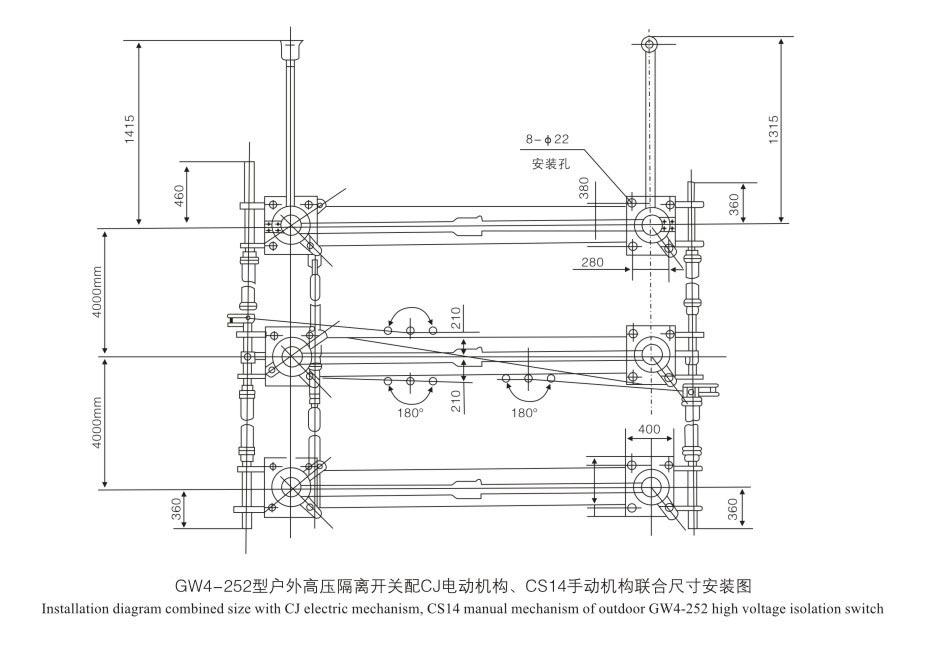

Dimensions extérieures

INSTALLATION ET MISE EN SERVICE

1. Inspection avant l'installation

• Isolateurs : Pas de fissures, de dommages ou de saletés.
• Contacts : Surface propre et argentée intacte.
• Fixations : Tous les boulons sont serrés.
• Mécanisme : Rotation douce ; lubrifier les pièces mobiles.

2. Ajustement

• Verticalité de l'isolant : Ajuster avec des cales (max 3mm par emplacement).
• Synchronisation triphasée : Régler les manivelles et les biellettes.
• Pression de contact : assurer une insertion et une pression correctes.

OPÉRATION

• Fonctionner uniquement à SANS CHARGE ; confirmer que le disjoncteur est ouvert.
• Fonctionnement manuel : utilisez la poignée de commande ; éviter une force excessive.
• Fonctionnement motorisé : Utiliser la commande locale/à distance ; position du moniteur.
• Verrouillage : Ne forcez pas le fonctionnement s'il est verrouillé.

ENTRETIEN

• Révision périodique : tous les 1 à 2 ans.
• Nettoyer les isolateurs et les contacts ; appliquer de la vaseline industrielle.
• Lubrifier les roulements et les pièces de transmission.
• Vérifiez les boulons desserrés, les contacts usés et les dommages sur l'isolant.
• Après un court-circuit : Inspectez immédiatement.

DÉPANNAGE

• Impossible de fonctionner : vérifiez le verrouillage, la tringlerie bloquée ou le moteur défectueux.
• Phases asynchrones : Régler les bielles de réticulation.
• Surchauffe des contacts : Nettoyer et resserrer ; vérifier le placage d'argent.

Référence du projet

Projet de lancement de fusée Cas-space

Rapport d'essai

FAQ

Q1 : Quelles sont les principales différences entre les sectionneurs 1 250 A et 2 000 A ?

R : La principale différence réside dans la capacité de charge du courant nominal. Le 1250A convient aux charges moyennes de 110kV sous-stations, tandis que le 2000A convient aux circuits entrants et sortants du transformateur principal à courant élevé. Le la structure, la classe d'isolation et les dimensions d'installation sont fondamentalement les mêmes.

Q2 : Ce sectionneur 110 kV 1 250 A 2 000 A peut-il être utilisé dans des zones côtières ou très polluées ?

R : Oui. Des produits antipollution (type W) sont disponibles, avec une ligne de fuite de 31,5 mm/kV. Ils utilisent isolateurs en porcelaine anti-pollution ou isolants composites, et résistent aux brouillards salins et à la corrosion par les poussières.

Q3 : En tant que fournisseur, quel support technique Usune peut-il fournir ?

R : Nous pouvons fournir des solutions de sélection, des dessins d'installation, des conseils de mise en service sur site et une réparation gratuite. services pendant la période de garantie. Les modèles standards sont livrés rapidement pour répondre aux exigences de délais de puissance projets de grille.
