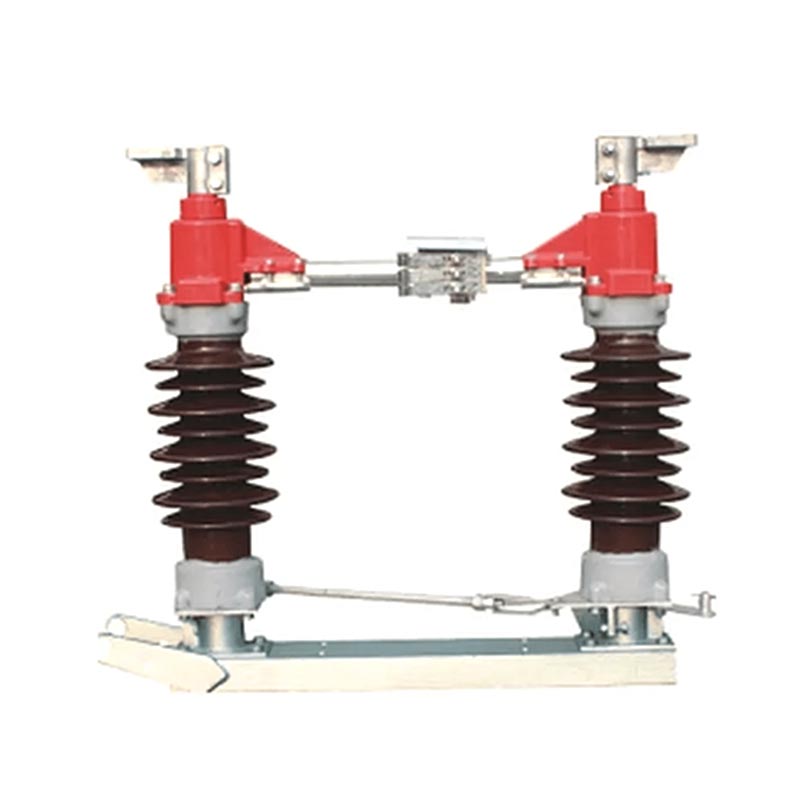

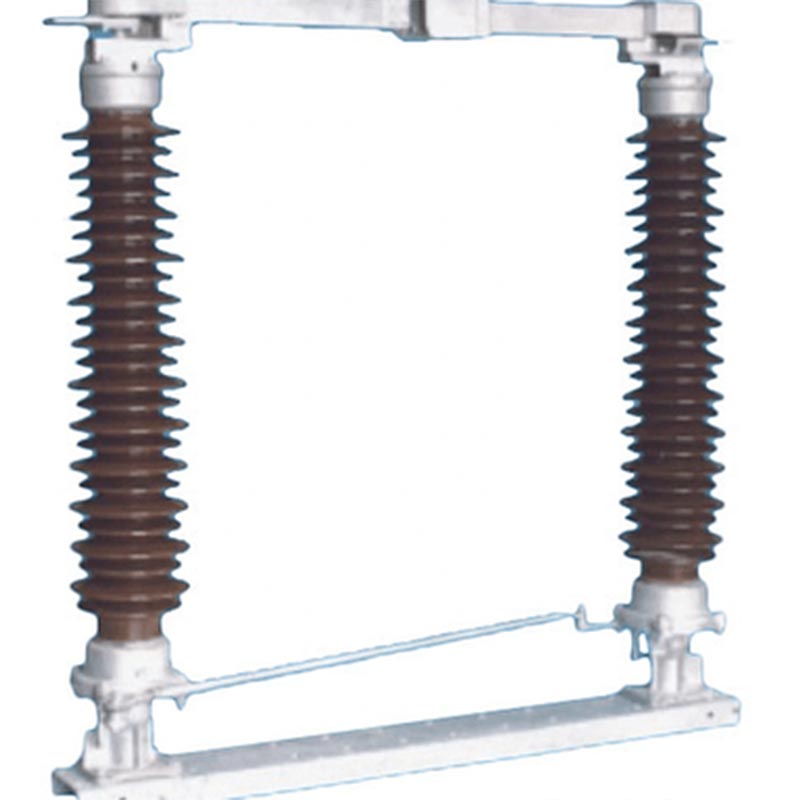

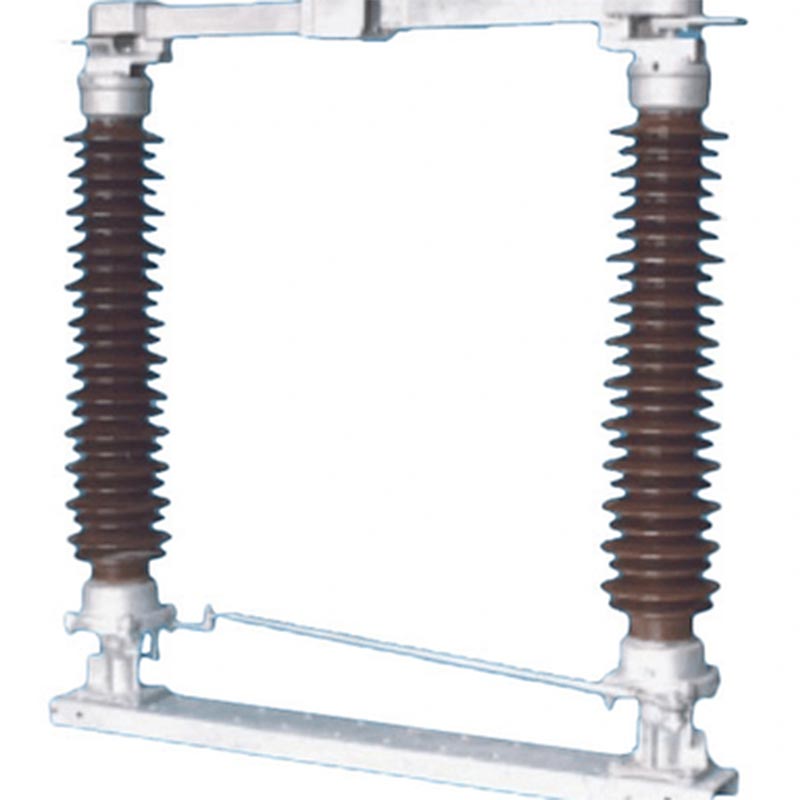

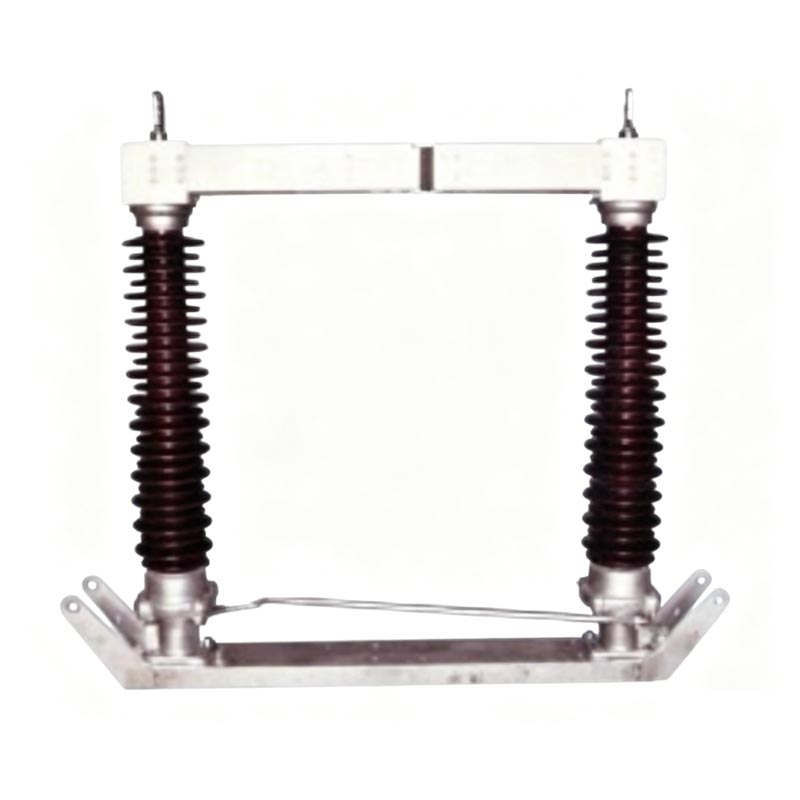

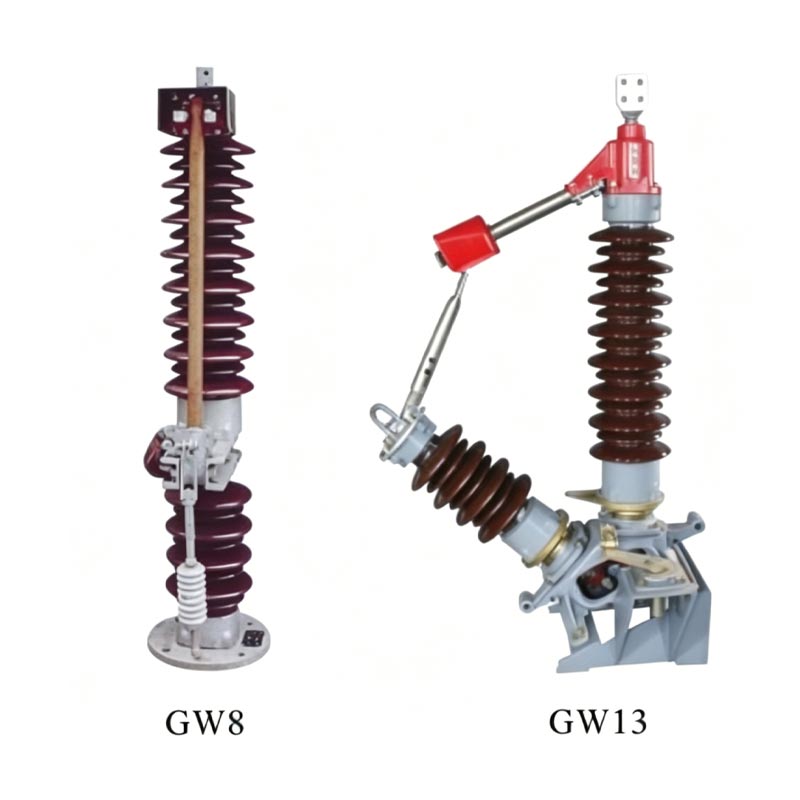

Interrupteur d'isolement extérieur manuel motorisé

Le commutateur d'isolement extérieur manuel motorisé est un produit principal d'Usune, spécialement conçu pour le courant alternatif extérieur. circuits avec une fréquence nominale de 50 Hz et une tension nominale de 35 kV ~ 170 kV. Il s'agit d'un équipement clé pour assurant le fonctionnement sûr et stable des systèmes électriques et peut également servir d'unité de base pour cette série de produits dérivés. Les produits sont fabriqués en stricte conformité avec la norme CEI 62271-102 « AC haute tension sectionneurs et interrupteurs de mise à la terre" et CEI 60694 "Conditions techniques générales pour les appareillages à haute tension et des appareils de contrôle", garantissant l'expertise professionnelle et la fiabilité du produit.

Doté d'une structure de commutation rotative horizontale, ce commutateur présente des niveaux d'isolation élevés et une forte pollution résistance, performances mécaniques stables et installation et entretien pratiques. Il prend en charge à la fois le manuel et fonctionnement électrique et peut être configuré avec un interrupteur de mise à la terre selon les besoins. Il est adaptable aux conditions extérieures difficiles environnements tels que les hautes altitudes, les basses températures et la forte pollution. En tant que fournisseur fiable, Usune strictement adhère aux normes internationales et contrôle rigoureusement la qualité des produits pour fournir aux clients des produits de haute qualité, sectionneurs sûrs et durables.

Scénarios d'application de base

Le commutateur d'isolement motorisé manuel extérieur est largement utilisé dans les systèmes de transmission et de distribution d'énergie extérieurs. dans les réseaux électriques, les entreprises industrielles et minières, la construction urbaine et la nouvelle production d'énergie. C'est convient aux applications nécessitant une isolation électrique fréquente et une maintenance de sécurité, et est particulièrement bien adapté pour les environnements extérieurs difficiles, assurant efficacement la continuité et la sécurité de l'alimentation électrique.

Paramètres de base du produit

Le produit présente d'excellentes performances techniques et couvre une variété de spécifications. Ses paramètres fondamentaux sont comme suit :
- Tension nominale : 35kV~170kV
- Courant nominal : 630A ~ 2500A
- Courant de tenue nominal de courte durée : 20 kA/s ~ 50 kA/s
- Courant de tenue de crête nominal : 50 kA ~ 125 kA
- Résistance du circuit principal : ≤125μΩ (varie selon le modèle)
- Tension de tenue à la fréquence d'alimentation en une minute : 80 kV ~ 200 kV
- Tension de tenue aux impulsions de foudre : 115 kV ~ 860 kV (varie selon le modèle et l'interrupteur de mise à la terre)
- Mécanisme de fonctionnement : manuel (séries CS11, CS17D, CS14G) ou électrique (type CJ2)

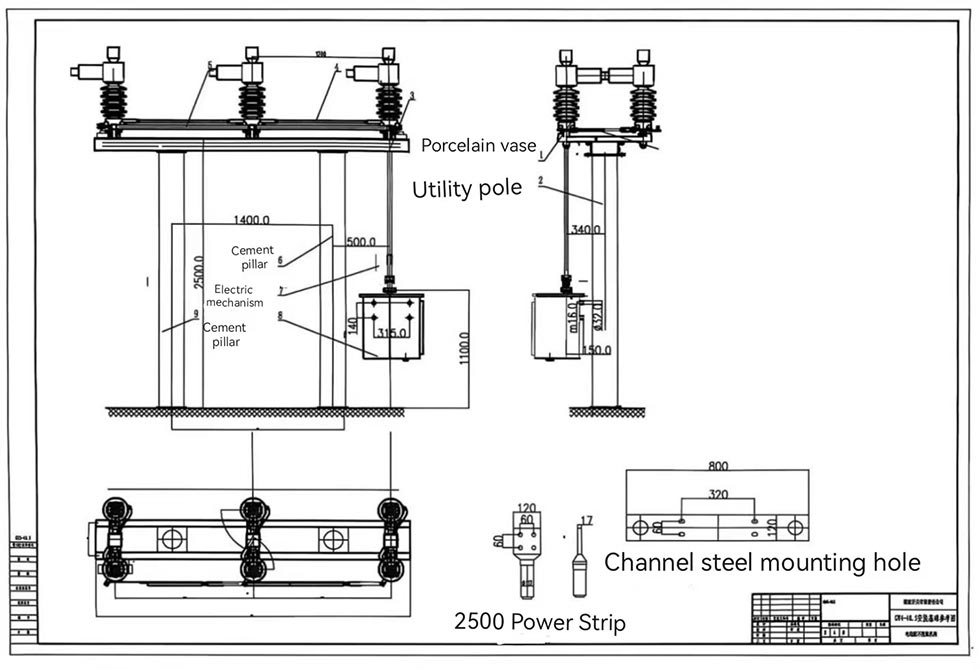

Structure principale du produit

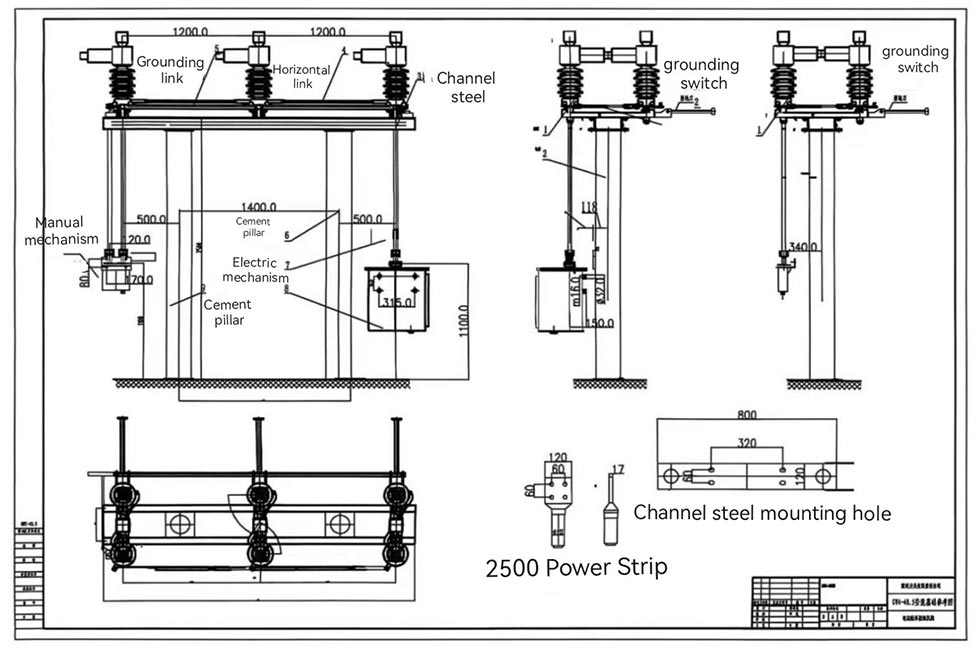

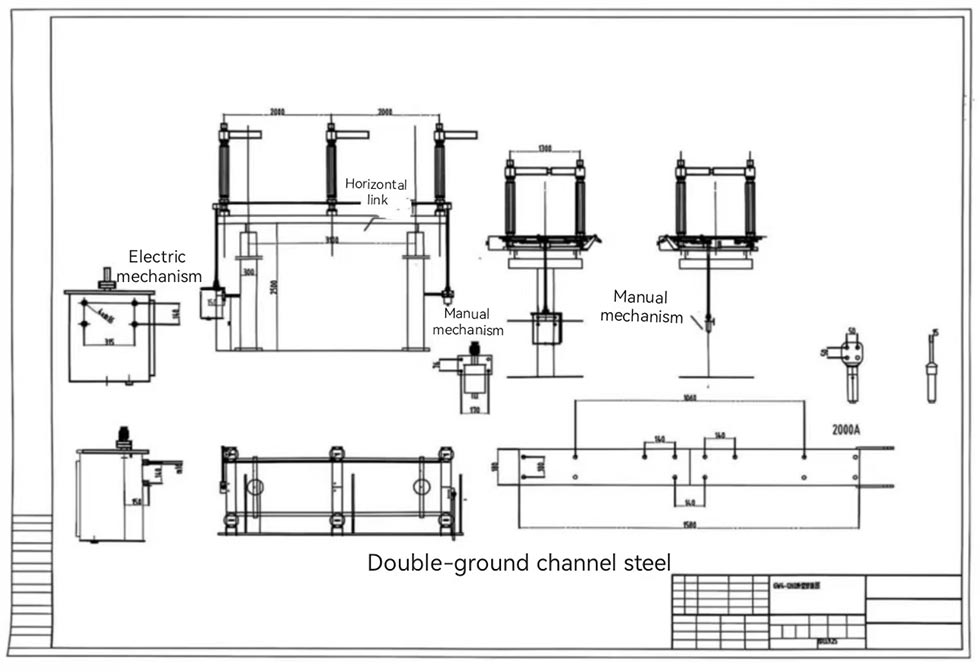

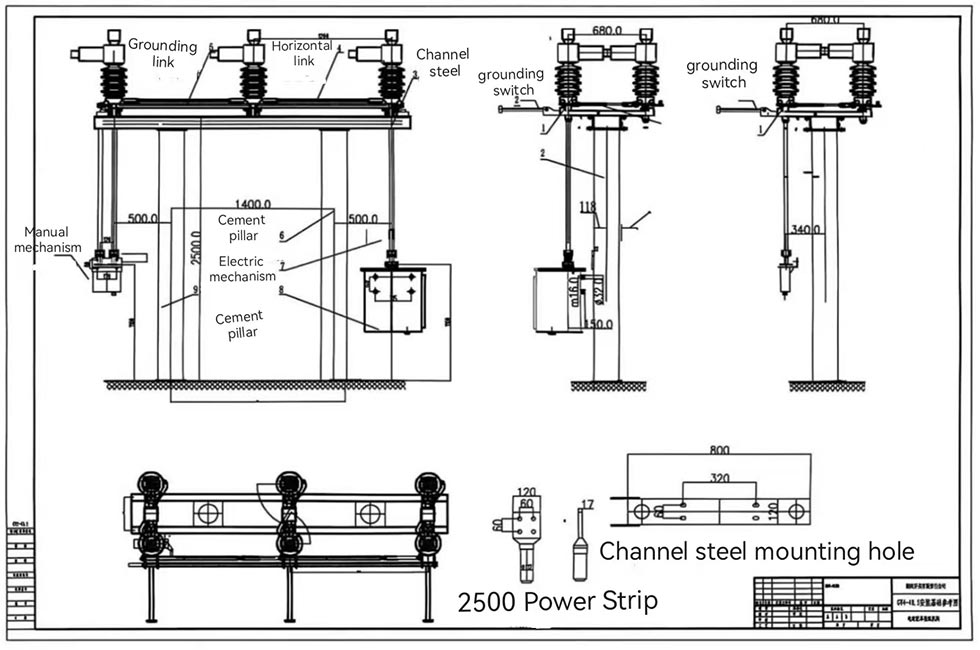

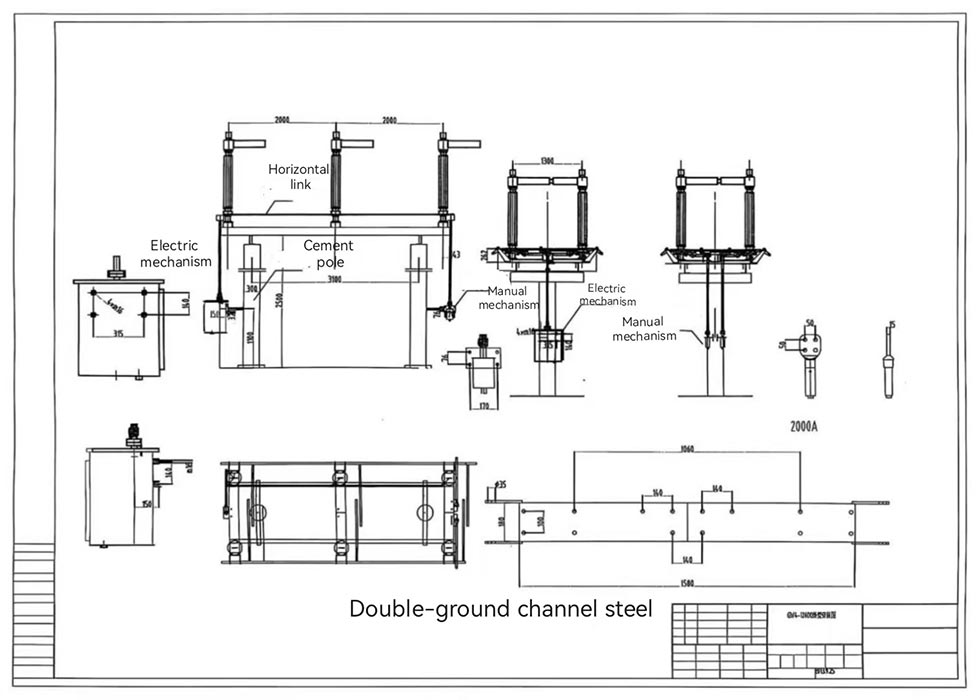

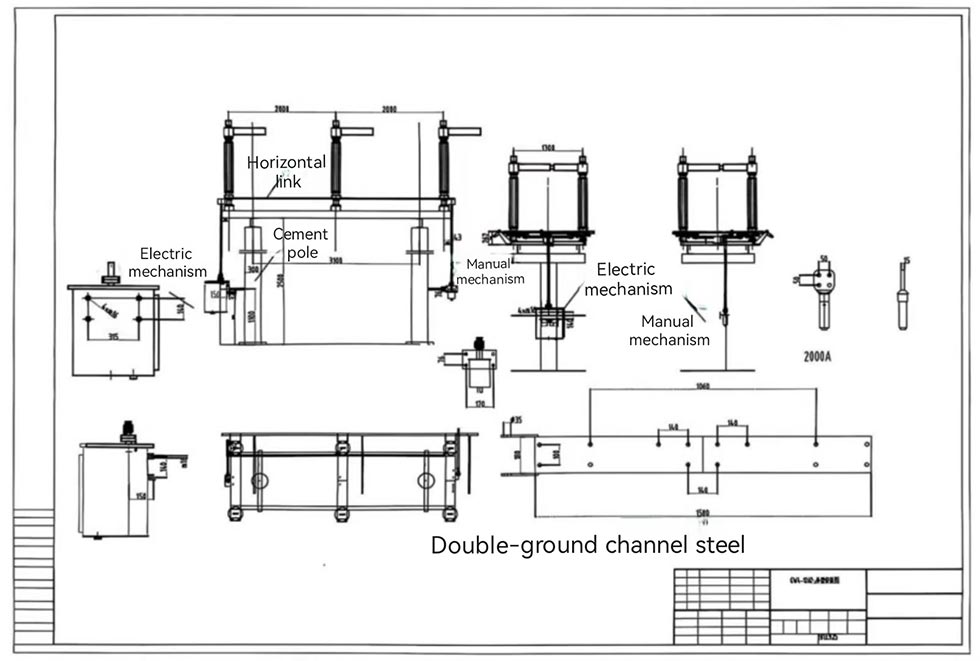

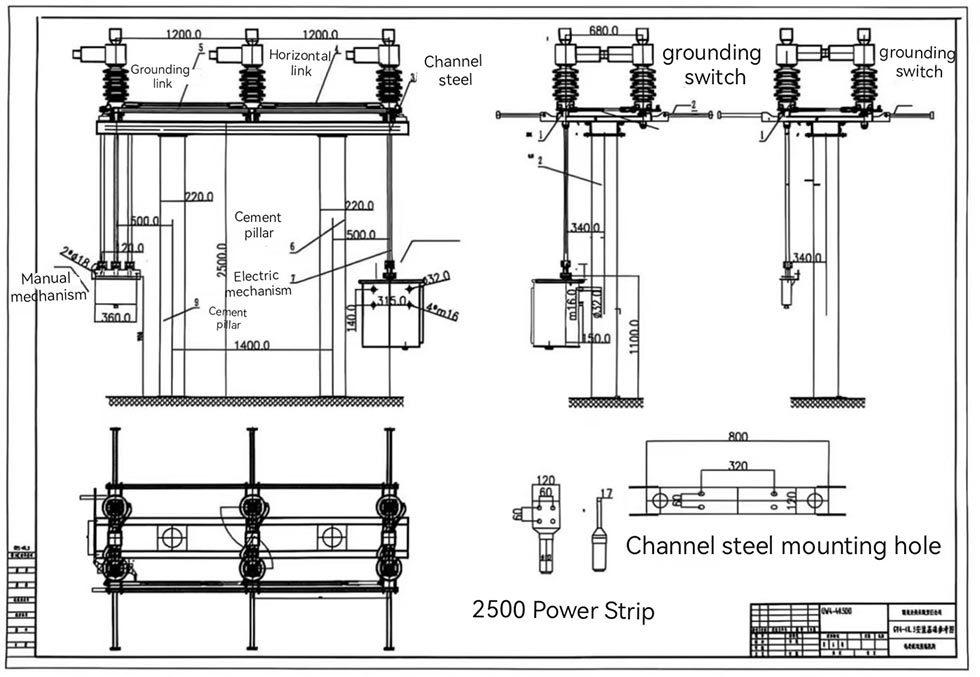

Le commutateur d'isolement extérieur manuel motorisé utilise une structure de poignée de main à double poste. Chaque phase est constituée d'une base, isolateurs de poteaux, bornes de sortie et contacts. Les deux isolateurs de poteaux sont montés parallèlement l'un à l'autre sur portant des sièges aux deux extrémités de la base et perpendiculairement à la base. La partie conductrice principale tourne approximativement 90° avec les isolateurs de poteaux. Le contact central est doté d'une structure rotative autonettoyante qui élimine la poussière et saleté du contact lors de l'ouverture et de la fermeture, garantissant un contact fiable. Les pièces rotatives adoptent un joint étanche, conception sans entretien, et les composants de transmission utilisent des broches en acier inoxydable et du molybdène bagues en nylon contenant du disulfure, résistantes à la corrosion et à la rouille.

Caractéristiques principales du produit

1. Haute fiabilité

Les doigts de contact utilisent un nouveau type de matériau à haute résistance, haute conductivité et haute élasticité. Ils comptent sur leur propre élasticité pour serrer les contacts, évitant ainsi la défaillance des contacts causée par la corrosion des ressorts et le recuit thermique. Cette structure de composants conducteurs a obtenu un brevet national de modèle d'utilité.

2. Adaptabilité aux environnements difficiles

Adaptable aux altitudes ≤2000m, aux températures ambiantes de -40℃ à +40℃, aux vitesses de vent ≤34m/s et à l'intensité sismique ≤8 degrés. La ligne d'isolement répond aux exigences de classe III ou IV de GB/T5582. Forte résistance à la pollution et glaçage (épaisseur de glace ≤10 mm).

3. Modes de fonctionnement doubles

Prend en charge le fonctionnement manuel et électrique, sélectionnable selon les besoins. Le mécanisme manuel est facile à utiliser, tandis que le mécanisme électrique (type CJ2) est entraîné par un moteur AC via un réducteur, offrant un haut rendement et performance permettant d'économiser du travail.

4. Verrouillage de sécurité

Lorsqu'il est équipé d'un interrupteur de mise à la terre, le circuit conducteur principal et l'interrupteur de mise à la terre sont fiables verrouillé, garantissant que l'interrupteur de mise à la terre ne peut pas se fermer lorsque le circuit principal est fermé, et vice versa, empêchant toute opération accidentelle.

5. Installation et maintenance pratiques

Les bielles phase-phase et verticales adoptent une structure de serrage, éliminant le besoin de broches et soudage, ce qui entraîne une efficacité d'installation élevée. Les pièces rotatives ne nécessitent aucun entretien, ce qui simplifie la routine inspections et maintenance, réduisant ainsi les coûts d’exploitation à long terme.

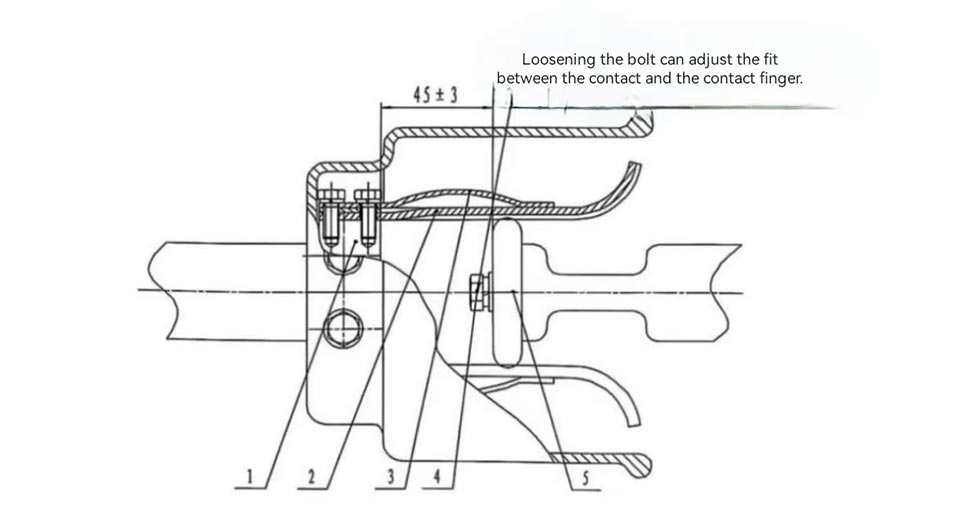

1. Base tactile
2. Toucher du doigt
3. Plaque de verrouillage magnétique
4. Boulon
5. Contacter
Figure 2 Diagramme schématique des points de contact électriques dominants

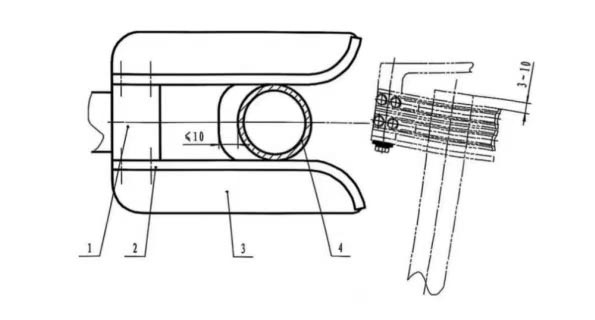

1. Tête de contact statique du couteau de sol
2. Contacter le doigt
3. Plaque de positionnement
4. Tube de couteau moulu
Figure 3 Diagramme schématique de la position du tube de mise à la terre et de la plaque de positionnement

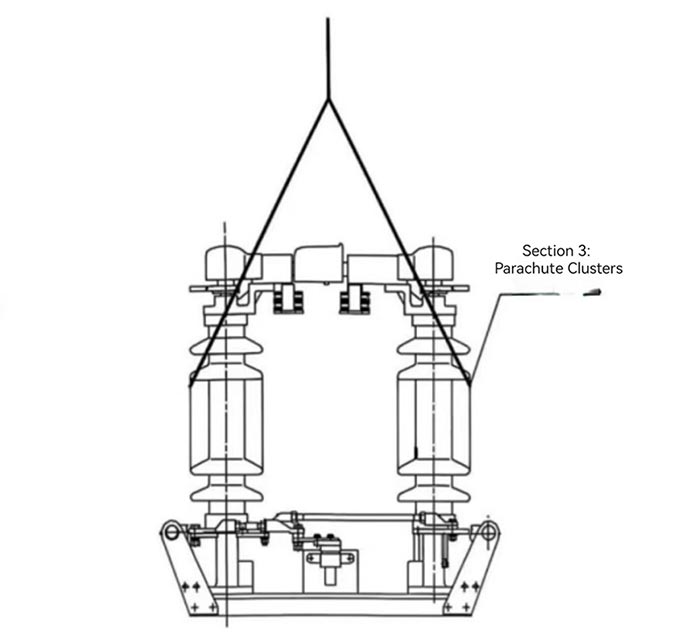

Figure 4 Schéma de levage

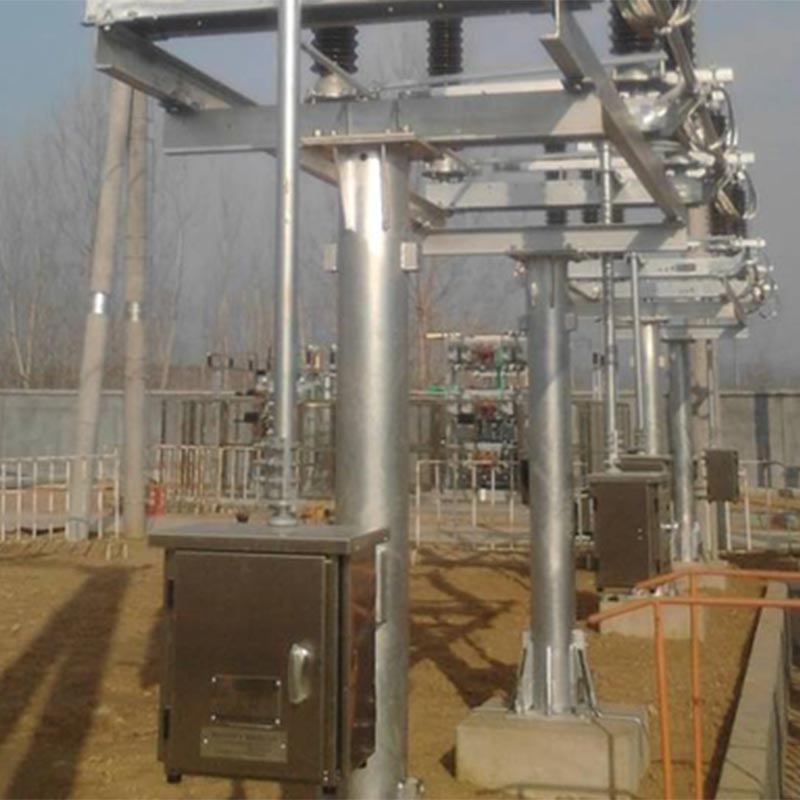

Référence du projet

Projet de lancement de fusée Cas-space

Rapport d'essai

Cas d'application concret

Étude de cas : Projet de réseau électrique à haute altitude dans l'ouest de la Chine

Une société de réseau électrique de l’ouest de la Chine entreprend un projet de mise à niveau d’une ligne de transmission de 110 kV. Situé à un À une altitude de 1 800 m, le projet connaît une température annuelle moyenne de -15 ℃ à 25 ℃, des vents forts fréquents et fortes chutes de neige en hiver. Le projet a sélectionné les sectionneurs Usune GW4(A)-126(D)(W)/1250 (équipés de CJ2 mécanismes de commande électriques et interrupteurs de mise à la terre). Au cours des trois dernières années, le produit a démontré excellente adaptabilité à l'environnement, sans dommage à l'isolant ni surchauffe de contact. Ouverture et fermeture les opérations sont fluides et il peut toujours fonctionner normalement même avec 8 mm d'accumulation de glace en hiver, garantissant fonctionnement stable du réseau électrique. En tant que fabricant, Usune a fourni des conseils d'installation sur site et des services de maintenance pour le projet, méritant les éloges du client.

FAQ

Q1 : Que dois-je faire si le couple de fonctionnement manuel du sectionneur extérieur Usune augmente pendant l'utilisation ?

A1 : La principale raison de l'augmentation du couple de fonctionnement manuel est que l'huile lubrifiante présente dans les pièces rotatives de le système de transmission a séché, est devenu sale ou les axes de l'arbre sont rouillés, ce qui entraîne une augmentation de la transmission résistance. Solution : Tout d’abord, arrêtez l’opération. Après avoir confirmé que l'interrupteur d'isolement est en position ouverte et que le ligne haute tension est mise à la terre, démontez les pièces rotatives, nettoyez la saleté et la rouille accumulées et appliquez un quantité appropriée de lubrifiant. Si le problème persiste, contactez l'équipe du service après-vente Usune pour réparation professionnelle. L'usine Usune dispose d'un personnel de réparation professionnel et de pièces de rechange pour fournir une assistance rapide.

Q2 : L'interrupteur d'isolement Usune extérieur manuel motorisé peut-il être utilisé dans des zones présentant une corrosion chimique sévère ? Si c'est le cas, quelles précautions faut-il prendre ?

A2 : Il peut être utilisé dans des zones présentant une corrosion chimique légère à modérée. Précautions clés : 1. Informez le fournisseur du niveau de corrosion de l'environnement lors de la commande. Usune personnalisera le traitement anticorrosion (tel que le trempage à chaud galvanisation des composants en acier renforcé et sélection d'isolateurs spéciaux anticorrosion) ; 2. Nettoyer régulièrement la surface des isolants et des pièces conductrices pour éliminer les substances corrosives ; 3. Raccourcir l'inspection de routine cycle, en se concentrant sur la vérification de la surface de contact et de l’état de l’isolant, et remplacez rapidement les pièces endommagées. Pour zones à forte corrosion chimique, consulter le service technique Usune pour des solutions personnalisées.

Fourniture de produits et service après-vente

Chaque interrupteur d'isolement Usune extérieur manuel motorisé est équipé d'accessoires d'installation complets et du mécanisme de commande commandé par le client, accompagné d'un certificat de produit, d'un manuel d'installation et d'utilisation, et liste des accessoires. En tant que fournisseur ancré en Chine, Usune dispose d’un système complet de production et d’après-vente : l'usine dispose d'un processus d'inspection de qualité strict pour garantir que chaque produit est qualifié avant de quitter le usine; l'équipe du service après-vente fournit des conseils d'installation, de débogage, de maintenance et autres sur site Services, répondant aux besoins des clients 24 heures sur 24, et s'engage à fournir des produits et des produits de haute qualité service attentif aux clients au pays et à l'étranger, établissant des relations de coopération stables et à long terme.
