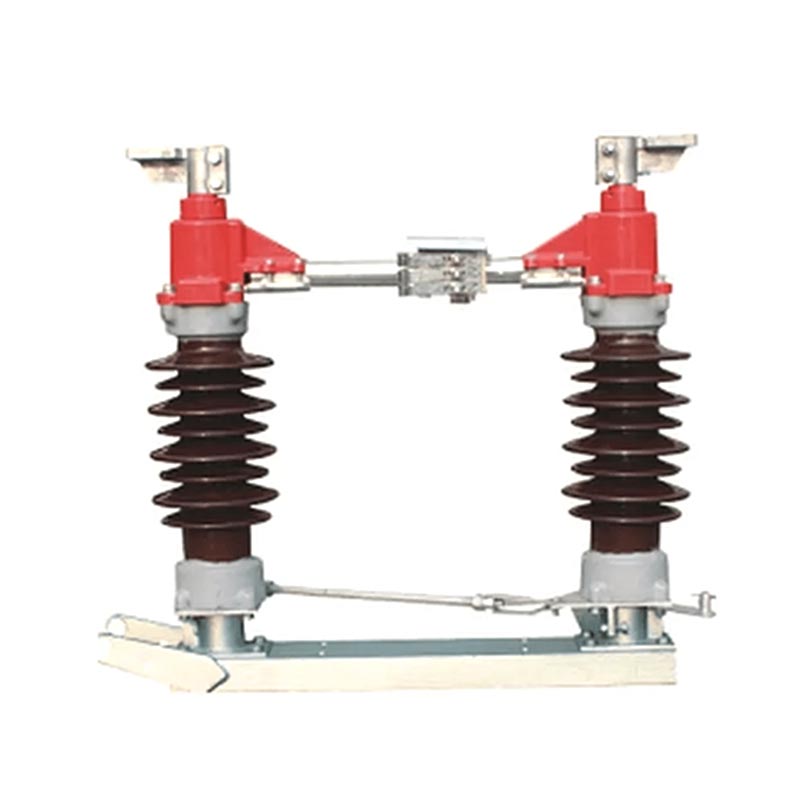

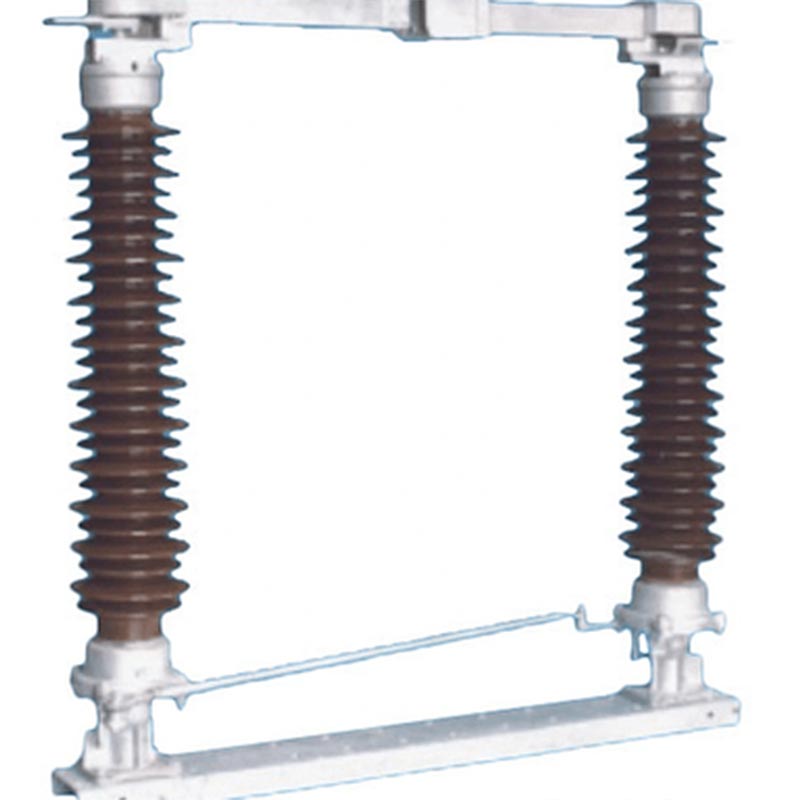

Le sectionneur de sous-station extérieur série Usune GW4 est un produit de base développé et développé indépendamment. fabriqué par Usune. Il convient aux circuits CA avec une fréquence nominale de 50 Hz et une tension nominale de 35 kV à 170 kV. Principalement utilisé pour l'ouverture et la fermeture de circuits à vide, c'est une sécurité indispensable composant des systèmes de transport et de distribution d’énergie. Il peut également servir d'unité de base pour les produits dérivés dans la même série, offrant une forte extensibilité pour répondre à divers besoins de projets.
Le sectionneur de sous-station extérieure adopte une structure de commutation rotative horizontale, dotée d'une stabilité performances mécaniques, niveau d'isolation élevé, forte résistance à la pollution et installation pratique et entretien. Il isole efficacement les alimentations électriques, assure la sécurité de la maintenance des équipements électriques et complète les opérations de commutation à vide, ce qui le rend adapté à divers environnements extérieurs difficiles tels que les hautes altitude, basses températures et forte pollution.
1. Isolation électrique : déconnecte efficacement l'équipement du réseau électrique, assurant la sécurité de la maintenance.
personnel et équipement;
2. Capacité de charge à long terme : peut supporter de manière stable le courant de charge nominal pendant de longues périodes, garantissant une puissance continue
approvisionnement;
3. Commutation à vide : complète la commutation à vide des lignes et des transformateurs déchargés, ainsi que la commutation des jeux de barres.
opérations, répondant aux besoins d’ajustement flexibles du réseau électrique ;
4. Protection de mise à la terre : peut être configuré avec un interrupteur de mise à la terre si nécessaire pour obtenir une mise à la terre fiable du circuit,
améliorant encore la sécurité opérationnelle.
Pour garantir la qualité des produits et la sécurité opérationnelle, la série Usune GW4 adhère strictement aux normes internationales normes faisant autorité, notamment la CEI 62271-102 « Interrupteurs de déconnexion CA haute tension et interrupteurs de mise à la terre » et CEI 60694 "Conditions techniques générales pour les appareillages à haute tension". L'usine met en œuvre un processus d'inspection de qualité rigoureux. Chaque produit est soumis à des tests de performances complets avant de quitter le Usine pour garantir que tous les paramètres répondent aux exigences standard.
Paramètres techniques du produitLa série Usune GW4 comprend plusieurs modèles tels que GW4(A)-35(D)(W), GW4(A)-126(D)(W), et GW4(A)-170(D)(W), avec des courants nominaux allant de 630A à 2500A, adaptés à différents niveaux de tension et charges scénarios. Les paramètres techniques de base (indicateurs clés) sont les suivants :
| Série de modèles | Tension nominale (kV) | Courant nominal (A) | Courant de tenue nominal de courte durée (kA/s) | Tension de tenue aux impulsions de foudre (kV) | Résistance du circuit principal (μΩ) |
| GW4(A)-35(D)(W) | 35 | 630-2500 | 20/4 - 40/4 | 170 - 118 | 50 - 80 |
| GW4(A)-126(D)(W) | 126 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
| GW4(A)-170(D)(W) | 150 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
De plus, les produits sont équipés de mécanismes de commande manuels CS11, CS17D et CS14G et de mécanismes électriques CJ2. mécanismes de fonctionnement. Les configurations des interrupteurs auxiliaires sont optimisées en fonction du type de mécanisme pour garantir fonctionnement flexible et fiable.
Conception à double étanchéité, l'ensemble arbre est soutenu par deux roulements à billes radiaux, empêchant efficacement le intrusion d’humidité, de poussière et de gaz nocifs.
Le contact central utilise un doigt de contact à action automatique, éliminant ainsi le besoin d'un ressort. Il s'appuie sur lui-même élasticité pour serrer le contact, assurant un contact stable et réduisant les coûts de maintenance.
Le circuit conducteur principal et l'interrupteur de mise à la terre sont équipés d'un mécanisme de verrouillage garantissant que le L'interrupteur de mise à la terre ne peut pas se fermer lorsque le circuit principal est fermé, et vice versa, évitant ainsi un mauvais fonctionnement.
La connexion flexible à l’intérieur de l’embase sortante est solidement fixée à la tige conductrice et à la plaque à bornes. Sans huile les roulements autolubrifiants assurent une rotation fluide et prolongent la durée de vie.
Usune dispose d'une équipe R&D professionnelle avec de nombreuses années d'expérience dans la conception d'équipements électriques haute tension. Le La structure des composants conducteurs de la série GW4 a obtenu un brevet de modèle d'utilité national. Le doigt de contact utilise un nouveau matériau à haute résistance, haute conductivité et haute élasticité, évitant des problèmes tels que la corrosion des ressorts, diminution de la force de serrage due au recuit thermique et augmentation de la résistance de contact.
La série GW4 est sur le marché depuis de nombreuses années, avec une technologie de production mature et des performances stables. Les composants rotatifs présentent une conception sans entretien et les pièces de transmission utilisent des broches en acier inoxydable appariées. avec bagues en nylon contenant du bisulfure de molybdène. Les composants en acier subissent une galvanisation à chaud pour garantir une douceur fonctionnement et prévention de la rouille à long terme.
En tant que fabricant professionnel, Usune adhère strictement aux normes internationales dans son processus de production. Le l'usine dispose d'un système de contrôle de qualité complet, supervisant l'ensemble du processus depuis l'approvisionnement en matières premières à l'assemblage et aux tests des produits. Les produits ont passé de nombreux tests et certifications faisant autorité, et leur la performance est largement reconnue dans l’industrie.
Usune donne la priorité à la satisfaction du client, en fournissant des consultations avant-vente complètes, des conseils d'installation et services de maintenance après-vente. Les produits ont une longue durée de vie et de faibles coûts de maintenance, et l'usine fournit un support après-vente complet pour répondre aux préoccupations des clients.
Le sectionneur de sous-station extérieur série Usune GW4 est conçu pour les environnements extérieurs difficiles, présentant forte adaptabilité environnementale. Les conditions d'exploitation doivent répondre aux exigences suivantes : altitude ne dépassant pas 2000m; température ambiante -40℃ à +40℃ ; vitesse du vent ne dépassant pas 34 m/s ; intensité sismique ne dépassant pas 8 degrés ; épaisseur de glaçage ne dépassant pas 10 mm ; absence de poussière lourde, de corrosion chimique, de fortes vibrations et risques d'inflammabilité/d'explosion ; et une fondation d'installation de niveau. Si l'environnement d'application de l'utilisateur dépasse les au-dessus des exigences, une solution personnalisée peut être négociée avec Usune.

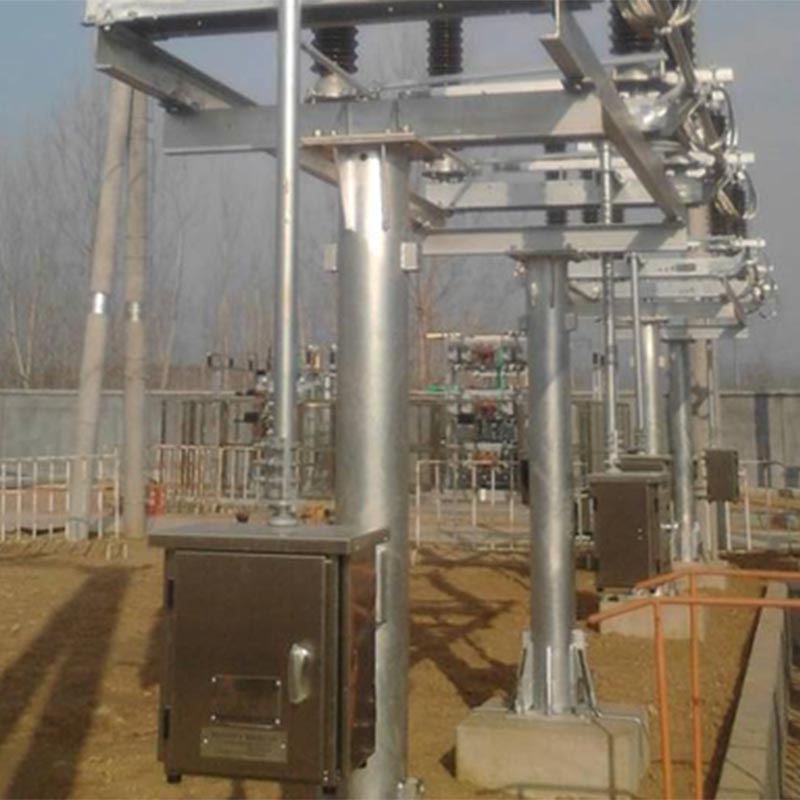

Nom du projet : Projet de rénovation de sous-station extérieure de 110 kV dans le nord de la Chine
Contexte du projet : Cette sous-station est située dans une ville du nord de la Chine, qui connaît des hivers rigoureux (minimum température -35℃) et des vents forts fréquents. Le sectionneur d'origine souffrait d'une mauvaise température basse résistance, fonctionnement instable et coûts de maintenance élevés. Après une comparaison complète, l'équipe du projet a sélectionné le sectionneur de sous-station extérieure Usune GW4-126(D)(W)/1250. Usune a fourni un produit complet services de conseils en matière de suite et d'installation.
Résultats d'application : Le produit a fonctionné de manière stable pendant 3 ans après sa mise en service, démontrant un excellent résistance aux basses températures et résistance au vent. Ses opérations d'ouverture et de fermeture sont flexibles et fiables. Le La fonction de contact autonettoyante empêche efficacement les défaillances de contact causées par l'accumulation de poussière et de neige, et le la conception sans entretien réduit la charge de travail de maintenance quotidienne de la sous-station. Le porteur de projet hautement reconnaît les performances et le service après-vente des produits Usune et a signé une coopération à long terme accord avec Usune, le désignant comme fabricant désigné pour les projets ultérieurs de rénovation de sous-stations.
A1 : Tout d’abord, inspectez visuellement si la bielle est déformée, si le joint est desserré et si le la pince est desserrée ou glisse. Une bielle déformée doit être remplacée ; les joints et les colliers desserrés doivent être Serré avec une clé dynamométrique selon le couple spécifié dans le manuel (voir Tableau 5). Si le manuel Le couple de fonctionnement augmente considérablement, cela peut être dû à un lubrifiant séché sur les pièces en rotation ou à de la rouille sur le axe d'arbre. Nettoyez et lubrifiez les pièces rotatives pour garantir un fonctionnement fluide.
A2 : Le produit est conçu pour ne nécessiter aucun entretien, mais une inspection et un entretien réguliers sont recommandés pour garantir fonctionnement stable à long terme : une simple inspection sur site doit être effectuée tous les 2 ans ; lorsqu'il est hors service, l'entretien doit être effectué tous les 5 ans ou toutes les 2000 opérations ; une révision majeure doit être effectuée tous les 10 ans ou toutes les 5 000 opérations. Les points de maintenance clés comprennent : la vérification de l’intégrité des pièces mécaniques et isolateurs, mesurant la résistance du circuit conducteur principal, vérifiant le serrage des boulons et testant le état de fonctionnement des interrupteurs auxiliaires et des composants électriques de verrouillage.
1. Complétude de l'approvisionnement du produit : chaque sectionneur et interrupteur de mise à la terre de la série Usune GW4 expédié est livré avec les accessoires d'installation et le mécanisme de commande commandés par l'utilisateur, accompagnés d'un certificat de produit, manuel d'installation et d'utilisation et liste d'accessoires pour garantir une installation et une utilisation fluides.
2. Instructions de commandeLors de la commande, veuillez préciser : le modèle du produit, le nom, le courant nominal, la tension nominale, s'il s'agit d'un le commutateur de mise à la terre est configuré (mise à la terre simple/double mise à la terre) ; type, modèle et nom de l'exploitation mécanisme; alimentation électrique et tension nominale de la serrure électromagnétique (le cas échéant) ; modèle et tension de commande du mécanisme de commande électrique (le cas échéant). Si des documents techniques particuliers ou des accessoires d'installation sont nécessaires, merci de le préciser lors de la commande.
1. Base tactile
2. Toucher du doigt
3. Plaque de verrouillage magnétique
4. Boulon
5. Contacter
Figure 2 Diagramme schématique des points de contact électriques dominants
1. Tête de contact statique du couteau de sol
2. Contacter le doigt
3. Plaque de positionnement
4. Tube de couteau moulu
Figure 3 Diagramme schématique de la position du tube de mise à la terre et de la plaque de positionnement
Figure 4 Schéma de levage
Usine, nous pouvons garantir que notre prix est raisonnable et compétitif.
Habituellement, nous citons dans les 24 heures après réception de votre demande.
Oui, bien sûr, nous acceptons les OEM.
Le délai de livraison dépend des quantités commandées, normalement dans les 15 à 20 jours après réception du paiement.
Tous les produits seront inspectés à partir des accessoires et seront effectués avec des tests de routine avant de partir. notre usine.
Prenez des photos ou des vidéos des problèmes de qualité et envoyez-les-nous pour vérification et confirmation, et nous ferons un Solution satisfaisante pour vous dans un délai de 1 à 3 jours.
12 mois à compter de la date d'expédition.
● Nous sommes spécialisés dans le domaine depuis plus de 14 ans et disposons d'une équipe R&D bien expérimentée prenant en charge la conception
et des travaux de développement pour chaque projet en fonction des demandes particulières du client.
● Nous avons une procédure de contrôle qualité extrêmement stricte, des composants aux produits finis.
● Période de production stable dans les 15 à 20 jours.
● Nous disposons d'un ensemble complet de rapports de test pour les produits.
● Solution en une étape fournie.
