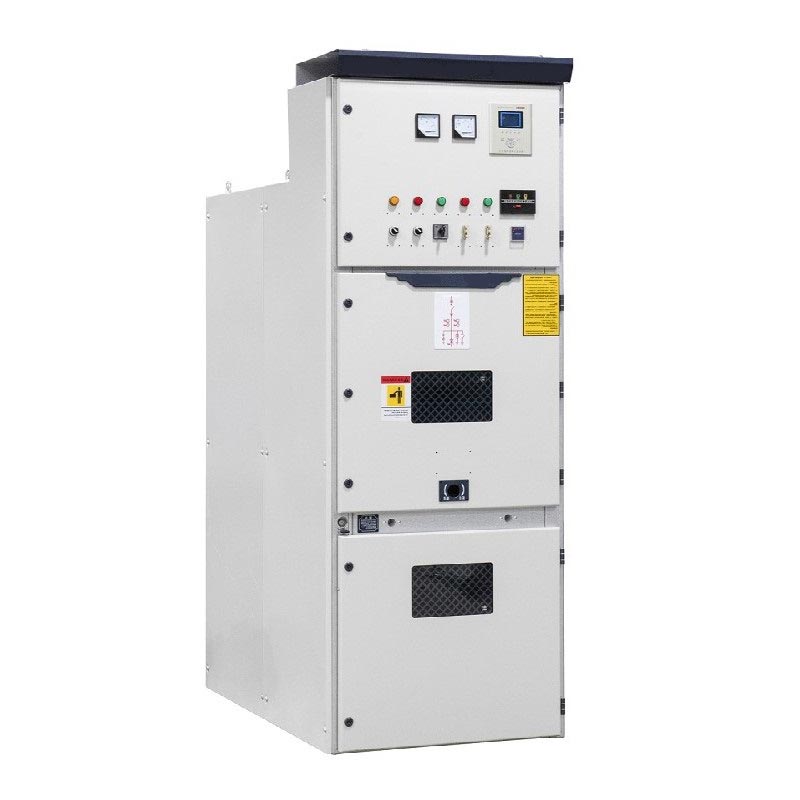

Le panneau VCB intérieur moyenne tension 11 kV Usune (série KYN28) est un appareillage de commutation blindé, débrochable et sous enveloppe métallique. conçu pour la réception, la distribution, le contrôle et la protection sûrs et efficaces des réseaux électriques moyenne tension. Il est une unité de distribution de base dans le système électrique, assurant un fonctionnement stable du système en conditions normales et en cas de panne conditions.
- Systèmes applicables: 3,6～12kV / 24kV CA triphasé 50/60Hz
- Normes: CEI 62271-200, GB 3906, DL/T 404
- Structure de base: Enceinte métallique blindée, structure chariot amovible
- Indice de protection: Armoire IP4X, Intérieur IP2X
Appareillage basse tension
Appareillage moyenne tension
| Modèle | Tension nominale | Application |
| KYN28A-12 | 12kV (7,2kV/3,6kV en option) | Système de distribution moyenne tension de classe 10 kV |
| KYN28-24 | 24kV | Système de distribution moyenne tension de classe 20 kV |
| Article | KYN28A-12 (12kV) | KYN28-24 (24kV) | Unité |
| Tension nominale (Ur) | 12 | 24 | kV |
| Fréquence nominale | 50/60 | 50/60 | Hz |
| Courant nominal (Ir) | 630～3150 | 630～3150 | A |
| Courant de coupure nominal en court-circuit | 25, 31,5, 40, 50 | 25, 31,5 | kA |
| Courant de tenue nominal de courte durée (3 s/4 s) | 25, 31,5, 40, 50 | 25, 31,5 | kA |
| Courant de tenue de crête nominal | 63, 80, 100, 125 | 63, 80 | kA |
| Tension de tenue à la fréquence industrielle de 1 min (phase à phase/phase à terre) | 42 | 65 | kV |
| Tension nominale de tenue aux impulsions de foudre (crête) | 75 | 125 | kV |
| Degré de protection | IP4X (boîtier), IP2X (compartiments internes) | IP4X (boîtier), IP2X (compartiments internes) | — |
| Température ambiante de fonctionnement | -15 ℃ ～ +40 ℃ | -15 ℃ ～ +40 ℃ | ℃ |
| Altitude | ≤1000m (rédéré pour une altitude plus élevée) | ≤1000m (rédéré pour une altitude plus élevée) | m |

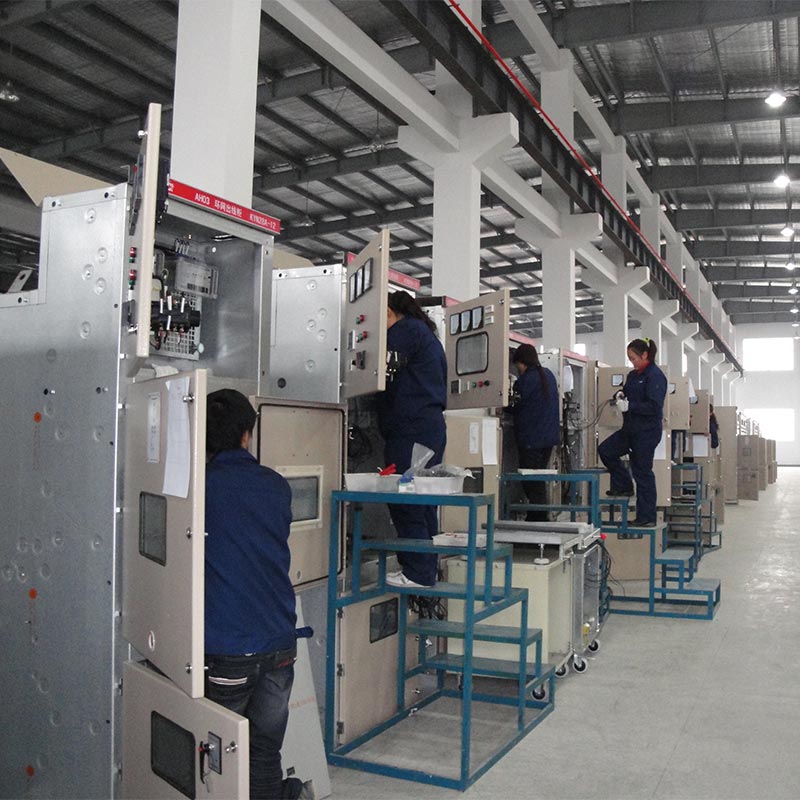

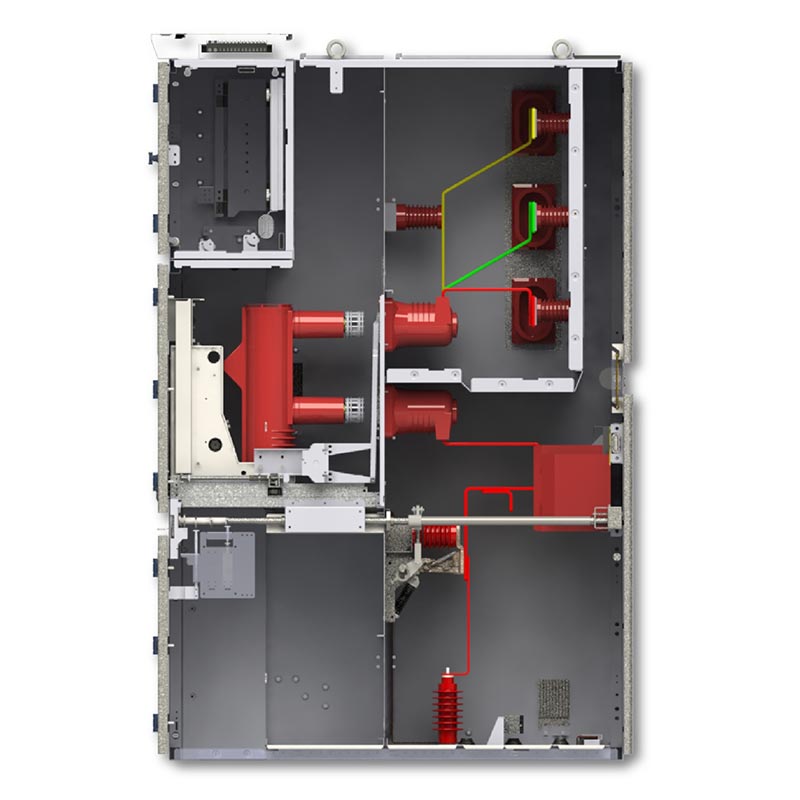

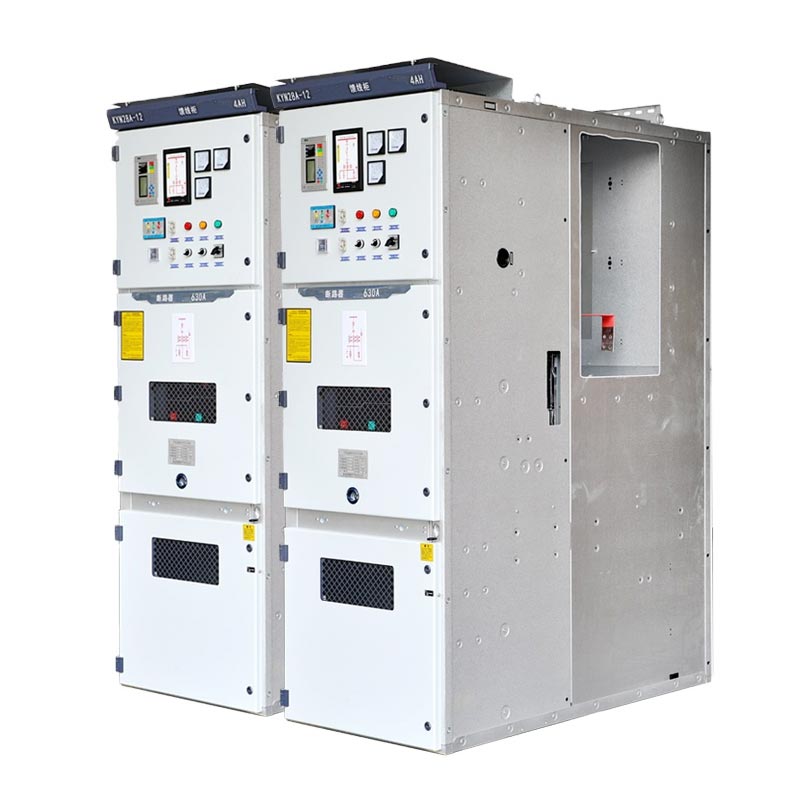

Le panneau Vcb intérieur moyenne tension 11 kV utilise des plaques d'acier pour séparer cinq compartiments métalliques indépendants mis à la terre, supprimer efficacement la propagation des arcs de défaut et assurer la sécurité des personnes :
1. Compartiment disjoncteur : Chariot disjoncteur à vide amovible intégré (VS1/ZN63A, VD4, etc.), équipé avec verrouillage mécanique, permettant au chariot de basculer entre les positions de travail, de test et déconnectée.
2. Compartiment de jeu de barres : contient les jeux de barres principaux et les jeux de barres de dérivation, complètement isolés des autres compartiments pour empêcher la propagation des défauts.
3. Compartiment des câbles : équipé de transformateurs de courant (CT), de transformateurs de tension (PT), de commutateurs de mise à la terre, bornes de câble et parafoudres pour la connexion et la protection des câbles.
4. Compartiment des instruments de contrôle : abrite les relais de protection, les instruments, les interrupteurs de commande, les voyants lumineux et circuits secondaires pour la surveillance et le fonctionnement.
5. Canal de décompression : comporte un dispositif de décompression en haut pour libérer en toute sécurité la pression de l'arc et le gaz à l'intérieur. en cas de défauts internes, évitant ainsi les dommages à l'armoire et les blessures corporelles.
1. Conception de chariot à main amovible : Le chariot à main à panneau Vcb intérieur moyenne tension 11 kV est entièrement interchangeable, permettant
pour une inspection et un remplacement rapides sans nécessiter une panne complète du jeu de barres, réduisant ainsi considérablement les temps d'arrêt.
2. Verrouillage mécanique complet à cinq préventions :
- Empêche l'ouverture et la fermeture accidentelles des disjoncteurs
- Empêche de pousser ou de tirer le chariot du disjoncteur sous charge
- Empêche la fermeture accidentelle de l'interrupteur de mise à la terre lorsqu'il est sous tension
- Empêche la mise sous tension de l'interrupteur de mise à la terre lorsqu'il est en position fermée
- Empêche l'entrée accidentelle dans un compartiment sous tension
3. Compartiments indépendants entièrement fermés : des cloisons métalliques séparent les zones fonctionnelles, supprimant efficacement l'arc. propagation et interférence mutuelle.
4. Fonctionnement et entretien avant : toutes les opérations et entretiens peuvent être effectués depuis l'avant de l'armoire, économiser de l'espace d'installation.
5. Haute fiabilité et haute sécurité : répond aux normes internationales dominantes, avec des niveaux d'isolation élevés et forte résistance aux défauts.
6. Conception modulaire : peut être configuré de manière flexible comme armoire de ligne entrante, armoire de ligne sortante, armoire de mesure, armoire de section de jeu de barres, etc.
1. Armoire de ligne entrante (réception du réseau électrique)
2. Armoire de ligne sortante (distribution d'énergie aux charges, moteurs et transformateurs)
3. Armoire de commande de moteur (démarrage, arrêt et protection de grands moteurs)
4. Armoire d'alimentation du transformateur (protection du transformateur de distribution)
5. Armoire de sectionnement de barres omnibus (section de barres omnibus et commutation de transfert automatique)
Défis du projet : L'usine pétrochimique a des exigences extrêmement élevées en matière de continuité de l'alimentation électrique, de sécurité et de
tolérance aux pannes, nécessitant un fonctionnement stable à long terme.
Solution : 36 armoires à disjoncteurs sous vide Usune KYN28A-12 ont été utilisées pour les lignes entrantes et sortantes du système et
grand contrôle du moteur.
Résultats d'exploitation : Fonctionnement continu et stable pendant plus de 8 ans sans défauts majeurs, atteignant efficacement
protection contre les surcharges et les courts-circuits, garantissant une production ininterrompue.
Défis du projet : Espace limité dans la salle de distribution électrique du bâtiment de grande hauteur, nécessitant un système compact, sûr et
matériel facile à entretenir.
Solution : Configurez 22 unités de commutation Usune KYN28A-12 avec une structure accessible par l'avant.
Résultats opérationnels : utilisation élevée de l'espace, maintenance pratique et protection fiable pour les charges critiques telles que
comme l'éclairage des bâtiments, la climatisation et la protection incendie.
R : La principale différence réside dans le niveau de tension nominale : le KYN28A-12 convient aux systèmes 12 kV (classe 10 kV), tandis que KYN28-24 convient aux systèmes 24 kV (classe 20 kV). Les deux sont conçus en fonction de leurs niveaux de tension respectifs en termes de distance d'isolation, de sélection des composants d'isolation et de paramètres évalués des composants internes.
R : Oui. En tant que fabricant professionnel, Usune peut ajuster les paramètres en fonction des exigences du projet pour répondre différentes normes régionales telles que CEI et ANSI, et peut personnaliser les modèles de disjoncteurs, les relais de protection et dimensions.
R : Dans des conditions normales de maintenance, la durée de vie conçue est de 20 à 30 ans. Entretien courant principalement comprend les tests d'isolation, les vérifications des caractéristiques des disjoncteurs et l'étalonnage des relais. Le chariot débrochable La structure permet un remplacement rapide, réduisant considérablement les temps d'arrêt pour maintenance.
